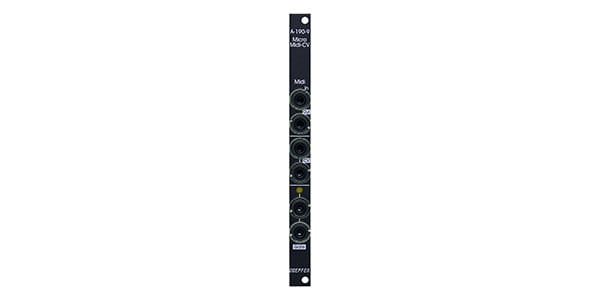

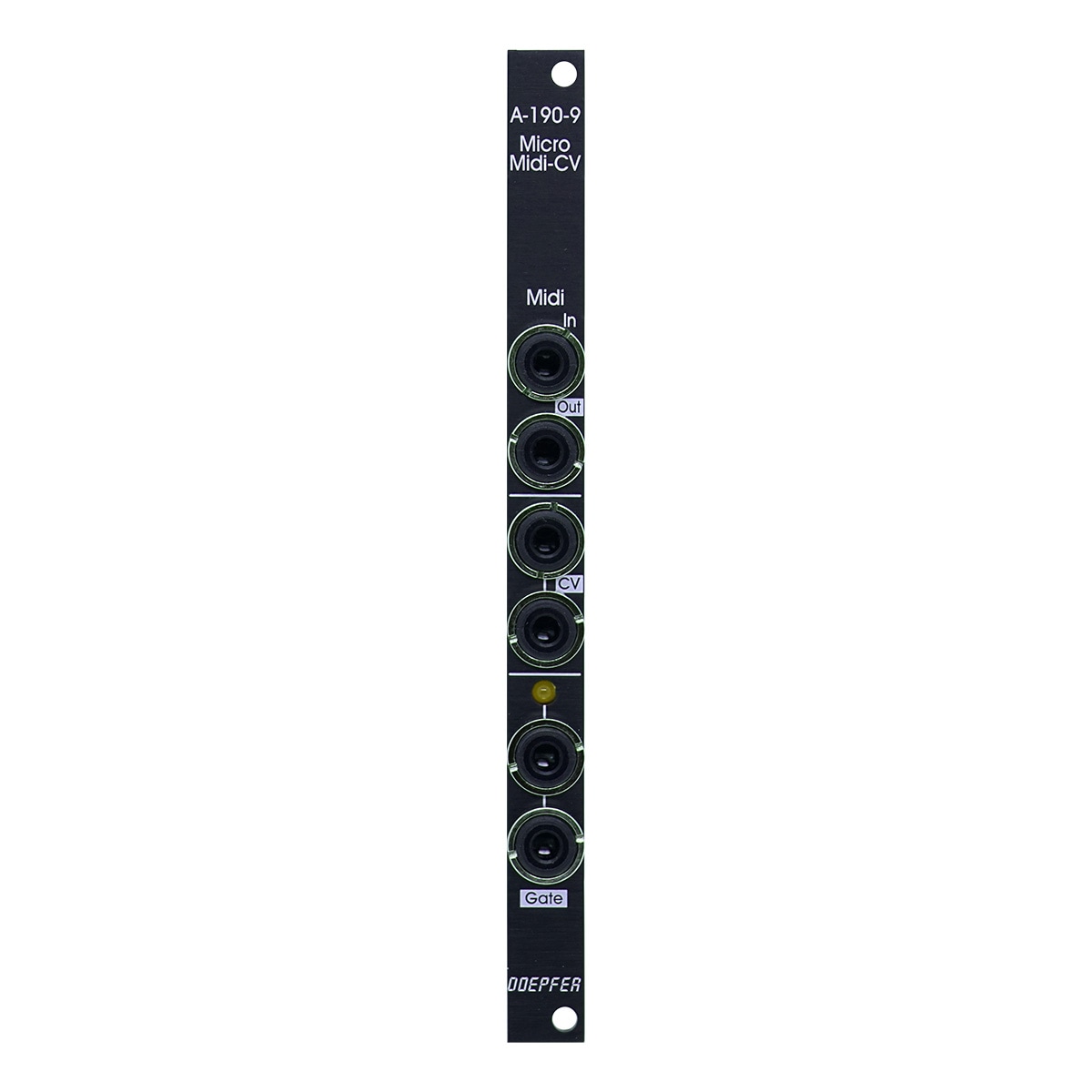

DOEPFER / A-190-9V Micro MIDI-to-CV/Gate Interface

Variations

A-190-9は、シンプルなMIDI-to-CV/Gateインターフェースモジュールです。A-190シリーズの上位モデルに搭載されている高度な機能を必要としない用途向けに設計されています。

Features
シンプルなモノフォニックMIDI-to-CV/Gateインターフェース
MIDI入力には3.5mm TRS端子を採用。基板上の2つのジャンパー設定により、3.5mm MIDI規格のType A / Type Bのいずれにも対応できます。
Arduinoケーブルによる内部接続に対応しており、内部MIDI出力を備えたA-100モジュール（A-155-2、A-198-2など）のMIDI出力を、本モジュールのMIDI入力へノーマライズ接続できます。
A-155-2およびA-155-3のCV電圧を、クオンタイズされたCVとして出力する用途にも最適です。
1V/Oct仕様のCV出力を3系統搭載（同一信号の3分配）
CV出力範囲：0～+5V
CV出力はMIDIノートメッセージによって制御され、MIDIノート番号36を0Vの基準として出力します。
対応するMIDIメッセージはノートオン／ノートオフのみ。ベロシティ、ピッチベンド、コントロールチェンジ、MIDIクロックには対応していません。
基板上の多回転トリマーポテンショメーターにより、CVスケールを調整可能（工場出荷時は1.00V/Octに校正済み）。
Gate出力を2系統搭載（同一信号の2分配）
Gate出力レベル：0V / +10V
Gateの状態を表示するLEDインジケーターを装備
工場出荷時設定はMIDIノート36＝0V、MIDIチャンネル1。ソルダージャンパーの設定変更により、別のMIDIチャンネルやMIDI Omniモードを選択できます。
A-155-2やA-198-2などと組み合わせることで、シンプルなMIDI IN/OUTブレイクアウトモジュールとしても使用できます。
ピンヘッダーおよびジャンパーの機能、またA-155-2／A-155-3との内部接続方法については、**「A190_9_jumper.pdf」**をご参照ください。

幅 2HP
奥行き 10mm
消費電流
+12V : 30mA
-12V : 10mA
