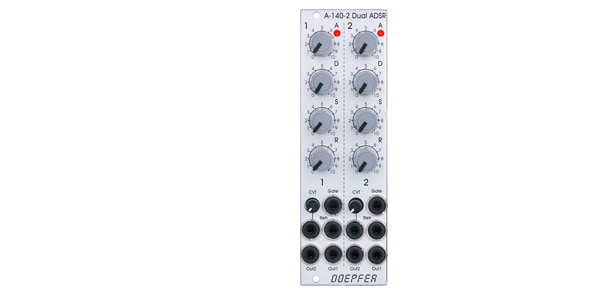

DOEPFER / A-140-2 Dual Micro ADSR

Variations

ドイツのシンセサイザーメーカー、Doepfer（ドイプファー）製のモジュール。8HPサイズで2つのADSRエンベロープを搭載。

A-140-2 Dual Mini ADSR は2つのADSRエンベロープを8HPに収めたモジュールです。

各エンベロープは以下のコントロールと入出力を搭載しています。

LEDディスプレイ（エンベロープ出力の表示）
A : マニュアル・アタック・コントロール
D : マニュアル・ディケイ・コントロール
S : マニュアル・サスティン・コントロール
R : マニュアル・リリース・コントロール
ゲート入力
リトリガー入力
アッテネーター付きCVT入力（CVT = CV Time）
エンベロープ出力1
エンベロープ出力2
各エンベロープの出力CVの範囲は0?10Vです。

アタック / ディケイ / リリースの設定可能な時間の範囲は約1ミリ秒?30秒です。

オプション
・各サブユニットで2つの内部ジャンパーの設定を変更すると、どのパラメーターがCVT入力によってコントロールされるか（例えば、D + RのみまたはAのみまたはA + D + R）を選択することができます。（CVTを上げるとCVTの時間が長くなるか短くなるかを設定します。）

・CVT ジャックには内部の固定電圧が接続されています。CVTコントロールを使用して全ての時間パラメーター（ADR）を同時にコントロールすることができます。

・ジャンパーの設定でエンベロープ出力2を通常のエンベロープまたは逆相のエンベロープに設定できます。

・ジャンパーの設定でエンベロープ2をエンベロープ1へ接続（ゲート1によりエンベロープ2もトリガー）することができます。

・バスボードのゲート信号バスから各エンベロープへの接続はサブユニットごとにジャンパーで設定できます。

■幅：8HP
■奥行き：40mm
■消費電流：+12V : 50mA
：-12V : 40mA
