DOEPFER / A-118-2 Mini Noise / Random / S&H

Variations

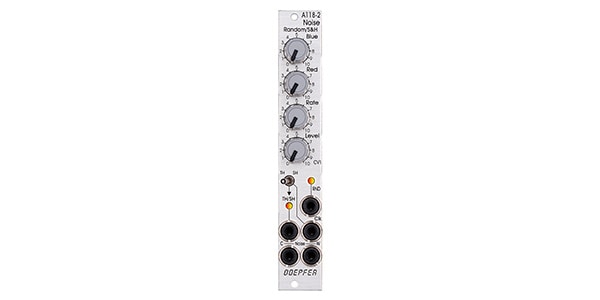

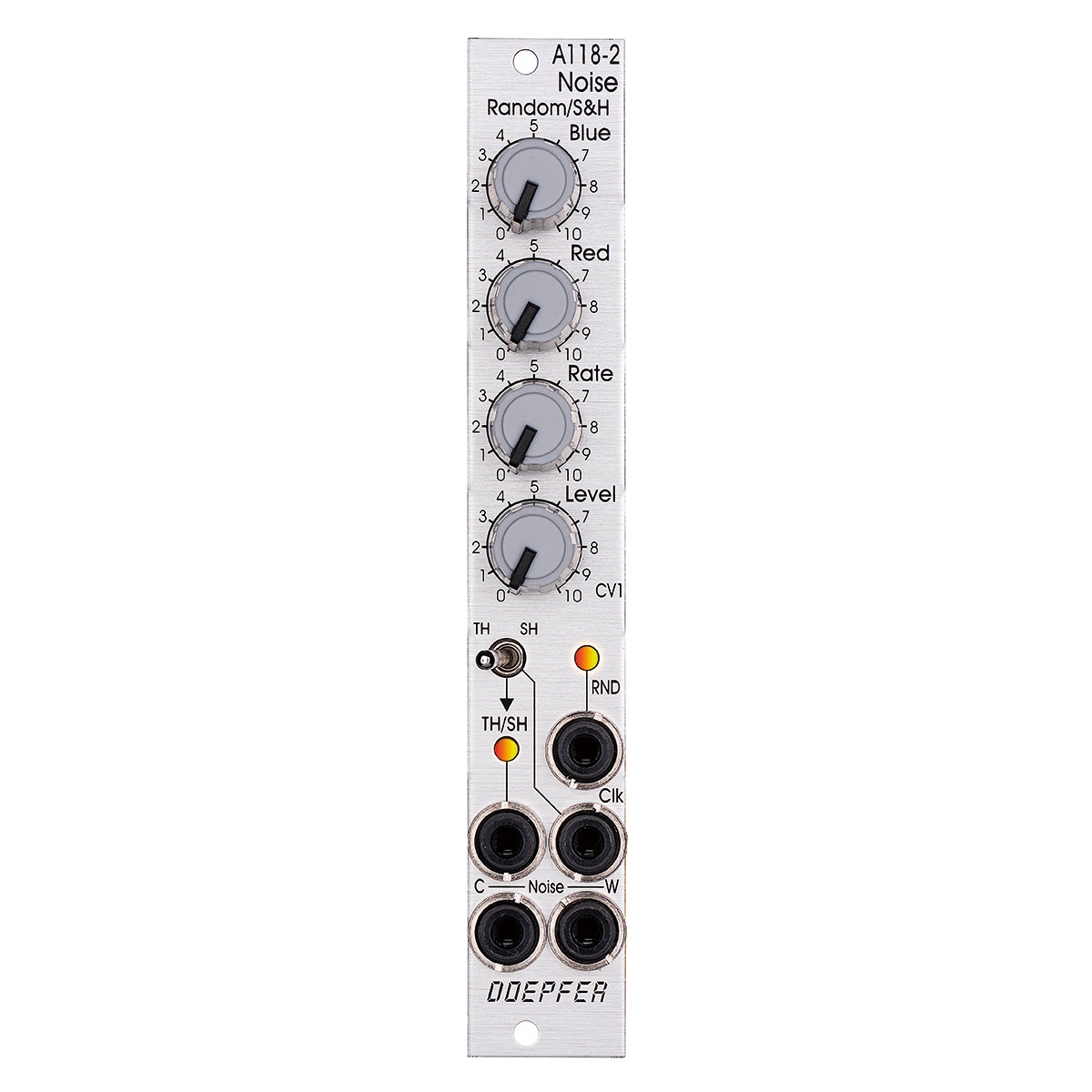

A-118-2 Noise / Random / T&H / S&H はスリムサイズのノイズ、ランダム、トラック & ホールド、サンプル & ホールド・モジュールです。

わずか 4HP のサイズに A-118-1 NOISE +RANDOM VOLT. と同等の機能を搭載し、限られたスペースを有効に活用してシステムを構築する事ができます。さらに A-118-1 には無いトラック & ホールドとサンプル & ホールド機能を搭載しています。

A-118-2 はホワイト・ノイズ、カラー・ノイズ、コンテュニアス・ランダム電圧、ステップ・ランダム電圧の4種類を生成します。ノイズ信号はトランジスタのノイズを増幅する事により 100% アナログで生成しています。通常、ホワイト・ノイズとカラー・ノイズはオーディオ・ソースとして、ランダム電圧はコントロール電圧として使用されます。

カラー・ノイズはレッド・ノイズ（低周波成分）とブルー・ノイズ（高周波成分）を混ぜる事ができます。

コンテュニアス・ランダム電圧はランダム電圧の変化率（Rate）と振幅（Level）をコントロールできます。コンテュニアス・ランダム電圧は、カラー・ノイズを内部のローパス・フィルターで処理する事で生成されています。そのためカラー・ノイズのコントロール設定（Red, Blue）はランダム電圧の動作にも作用します。デュアルカラー LED でコンテュニアス・ランダム電圧を視覚的に確認できます。（赤 = プラスの出力電圧、黄 = マイナスの出力電圧）

コンテュニアス・ランダム電圧は T&H（トラック & ホールド）、S&H（サンプル & ホールド）のソースとして使用されます。コントロールの種類は T&H、または S&H に設定できます。

T&H（トラック & ホールド）
入力したクロック信号が「ハイ」である限り、モジュールの出力信号は入力信号（A-118-2 の場合はコンテュニアス・ランダム電圧）になります。クロック信号が「ロー」に変わるとすぐに、変わった瞬間のコンテュニアス・ランダム電圧を一定に保持し続けます。

S&H（サンプル & ホールド）
入力したクロック信号の立ち上がる瞬間に、その瞬間の入力信号（コンテュニアス・ランダム電圧）を一定に保持し続けます。

クロック信号は 0V または 5V 以上の2種類の電圧のみで変化するような「デジタル信号（クロック、ゲート、LFO の矩形波出力など）」が必要です。緩やかに変化する CV 信号では機能しません。

もう一つのデュアルカラー LED は段階的なランダム電圧を視覚的に確認できます。（赤 = プラスの出力電圧、黄 = マイナスの出力電圧）

重要な注意点
電源投入後、2つのノイズ信号とランダム信号が生成されるまで数分かかります。電源投入後すぐに信号が出力されなくても故障ではありません。

T&H / S&H 機能は純粋なアナログ回路（電子スイッチとそれに続くコンデンサとバッファ）によって実現しています。その結果コンデンサが抵抗によって放電されるため、出力電圧は保持された状態でわずかにずれます。ずれる量は湿度や温度など環境によっても異なります。

幅 4HP
奥行き 40mm
消費電流
+12V : 20mA
-12V : 20mA
