DASLIGHT / DVC4 HOW TO講座 第3回「マルチユニバースの設定」

2018-07-27

テーマ:照明

1. はじめに

みなさん、こんにちは。サウンドハウス営業の高瀬です。
「DASLIGHT/DVC4 HOW TO 講座」 第3回目。
今回は「マルチユニバースの設定」についてご紹介します。

2. ユニバースとは?

世界標準の照明通信規格であるDMX512はその名の通り、1本のケーブルで512チャンネル(ch)分の信号を送受信します。小規模なライブステージやイベント演出の照明制御を行うには512ch分あれば十分かも知れません。
しかし、ドームやスタジアム級のコンサートや大規模なイベント演出には、1,000から10,000を超えるような複数のチャンネルによる照明制御が必要です。

そのような場合、512ch分ではすべての照明の動きを制御しきれません。

そこで「512ch=1ユニバース」という単位で捉え、複数のユニバースを操作することにより、大規模な照明制御が可能になります。

百聞は一見に如かず!
早速、DVC4を使用してマルチユニバースの設定を行ってみましょう。

3. 使用する機材

 PC(DVC4インストール済み)
 DVC4インターフェース(512ch以上対応)
 LEDパーライト(DMX対応)
 DMXケーブルx 2本

DVC4インターフェースには下記を使用。

DASLIGHT / DVC4 GOLD ZM DMXコントロールソフトウェア/インターフェース

また、灯体には下記の機材を使用。

AMERICAN DJ / Dotz Par

AMERICAN DJ / PAR Z100 3K

4. 接続方法

接続方法は下記の通りです。
DVC4 GOLD ZMには、DMX 出力(XLR)が2系統あります。
それぞれの出力端子からDMXケーブルを用いて灯体へ接続します。

5. 灯体の設定

まず、灯体(照明機材)のチャンネルモードとスタートアドレスを設定しましょう。
今回は下記のように設定します。
どちらもスタートアドレスを同じ「1」とすることがポイントです。

6. マルチユニバースの設定方法

それでは、いよいよDVC4の設定です。
DVC4のソフトを立ち上げ、まずDotz Parのパッチを行います。
 i) 検索ウィンドウに「dotz」と入力。
 ii) フィクスチャウィンドウから「dotz par / Mode 1 (3チャンネル)」を選択。
 iii) Patchボタンをクリック。
 iv) 右のパッチマップにDotz Parがパッチされる。

次にPAR Z100 3Kを2つ目のユニバースに設定します。

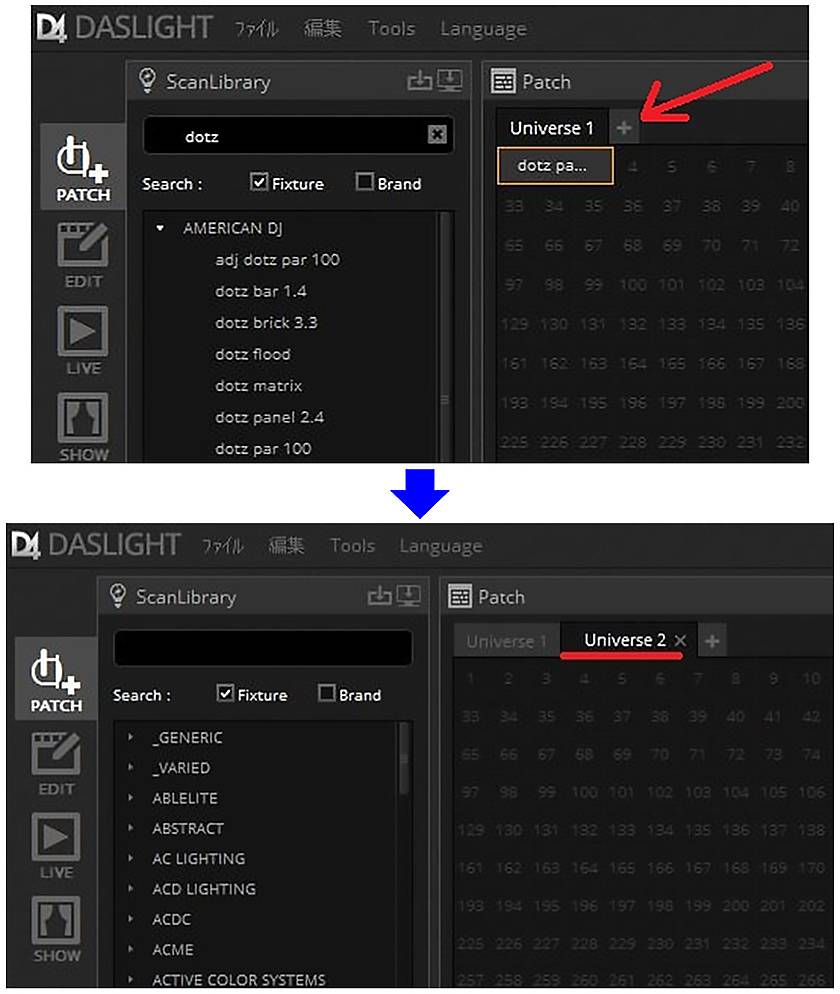

デフォルト状態ではUniverseは1つのみになっているので、右隣の+マークを押してUniverse2を作成します。

Universe2が生成されました。

先程と同様の手順でPAR Z100 3Kをパッチしてみましょう。

※PAR Z100 3Kのフィクスチャファイル(SSL)の登録が無かったため、今回はGENERICタブよりPAR64で代用しました。
チャンネルモードは同じ1チャンネルの生明かりなので動作には全く問題ありません。

PARZ100 3Kも右のパッチマップにパッチされました。
これで設定は完了!
・・・と思いきや、もうひとつ行うことがあります。

それはDVC4 GOLD ZMのDMX OUT設定です。

編集>preferences>Devicesの順にウィンドウを開きます。
DVC4 GOLDの「Output-2」が空白になっています。

これではUniverse2が出力できません。

プルダウンメニューからUniverse2を選択し、右のチェックボックスがActiveになっていることを確認してください。

7. 灯体の制御

では、試しに灯体を点灯させてみましょう!
まずはDotz Parです。

 i) 画面左下のGeneralタブをクリックしてすべてのフェーダーを表示させます。
 ii) 1chのフェーダーを上げます。
 iii) 灯体は2台ともスタートアドレスは1ですが、Dotz Parだけが赤く点灯しました!
 iv) ユニバースが1になっているからですね。

次にPAR Z100 3Kも点灯してみましょう。

 i) フェーダー上部にあるUniverseプルダウンメニューにてUniverse2を選択します。
 ii) 1chのフェーダーを上げます。
 iii) PAR Z100 3Kも点灯しました!

8. まとめ

いかがでしたか?「ユニバース」という言葉がなんだか難しそうに聞こえてしまいますが、実はとってもシンプル!
はじめての照明制御から、512chを超えるような本格的な照明制御まで幅広く対応するDASLIGHT/DVC4はやはり魅力的ですね。

それではまた次回をお楽しみに!
