スピーカーのドライバーをいろいろやってみました!!

2016-06-30

テーマ:PA

そもそもドライバーってどこの部分のことだろう?というあなたのために。
簡単に言うと高域を担当するツイーターの音を出力する部分。つまりホーン(ラッパ部分)を除いたところです。

スピーカーのメーカーがたくさんあるようにドライバーの種類もたくさんあり、マグネットの素材や、大きさ、形状もさまざま。取り付けねじの穴の間隔の違いもあるし、ネジ止めタイプだったり、いろいろなものがあります。

そこで沸いてくる疑問がこちら↓↓
○○のドライバー△△のホーンって互換性あるのか?」

この疑問を解消するには見てみるしかない。
早速、やってみました!!

今回用意したのは我らがCLASSIC PRO、イギリスの名門CELESTION、世界の定番EMINENCE、PAスピーカーの2トップElectro-VoiceJBL、根強いファンが多いPEAVEY

1インチ
左からCELESTION/CDX1-1745EMINENCE/PSD20028CLASSIC PRO/ ED3401AED3402

1.4インチ
CLASSIC PRO/CPD75IIEMINENCE/PSD301416

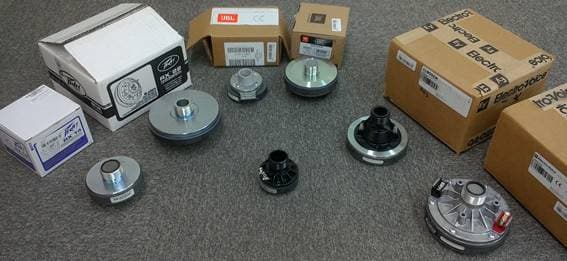

スクリューオン
左からPEAVEY/RX14RX22JBL/2412H-1Selenium D220TIElectro-Voice/DH3/DH201ADH2TEMINENCE/APT50

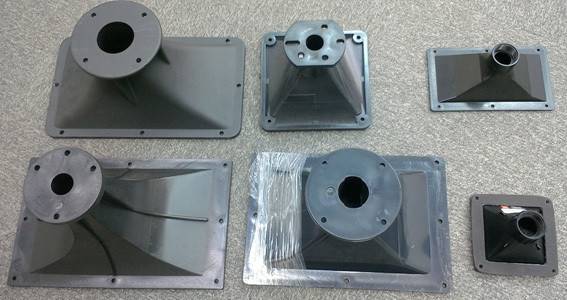

ホーン
左から時計回りにEMINENCE/H2EACLASSIC PRO/H4403EMINENCE/APT150SJBL/HM11-25CLASSIC PRO/CP12IIHORNCELESTION/H19040P

まずは、一番小さい1インチからいってみましょう。
見てわかる通り、ネジ穴はどれも同じ大きさ(M6)、同じ位置!!

CLASSIC PRO/H4403CELESTIONEMINENCEのドライバーを装着!!

CELESTION 、EMINENCEは、穴が5個もありました。
これは3穴タイプと2穴タイプの両方に対応してるということなんですね~。

スロートが大きな1.4インチは、でかい!重い!!
CPD75IIも、PSD3014も4つのネジ穴が四角上に並んでいます。こちらも、同じネジの大きさ、同じ間隔!!
そして、スクリュータイプのドライバーのみなさん。
こちらも、見た目は違えど、スクリューの径は、同じ約35mm!!

ここまで見てきてパッと見で合いそう。

果たして違うメーカーのホーンはピッタリ取り付けできるのか!?
やってみた!!

APT150+HM11-25もAPT150+DH3も合う合うゥ~

ドライバーは、スロート系と取り付け方法(ボルトオン、スクリューオン)さえ同じなら、他メーカー同士でも可能でした!

ボルトオンは、3種類
2穴タイプ ねじ穴間の距離:7.6cm、φ7.6cm
3穴タイプ ねじ穴間の距離:5.0cm、φ5.7cm
4穴タイプ ねじ穴間の距離:7.2cm、φ10.2cm

スクリューオンは、1種類
直径は、1と3/8インチ≒3.5cm

サウンドハウスは、リプレイスメントユニットの王道CELESTION、業界定番であるEMINENCEの国内代理店です。小型スピーカーにおすすめの1インチモデルから大型スピーカーに使用される2インチモデルまで、幅広いラインナップを取り揃えています。各メーカーのドライバー、ホーンを一覧で確認でき、スロート系、取り付け方法に合わせて絞り込んでいけるセレクターを用意しました。

これを機会に、お手持ちのスピーカーのドライバーを一度外して、見てみてください。
