とある技術部員の小ネタ第4回　初心者でも簡単に!! ウーハーユニット交換編

ログイン

初めてですか？会員登録はこちらから

2016-12-01

とある技術部員の小ネタ、第4回。
今回は　初心者でも簡単にできるよう、ウーハ―ユニット交換のコツを少しだけ。
時々、交換用ウーハ―ユニットを購入されたお客様から
「交換が上手くできない」
「ユニットのネジ穴の位置が合わない」
等のお悩み相談を受けることがあります。
そんな方に、そしてこれからユニット交換でもしてみようかなと思っている方に、少しでもお力になれればいいかなぁ。と、、、
ですので！　難しい事は一切なし！　超簡単にババッと説明しちゃいます！

では早速～

【下準備】

・ウーハ―ユニットを外して、新しいユニットを用意。
・細いマイナスドライバー　と　ユニットのネジを締めるドライバーや六角レンチを用意。

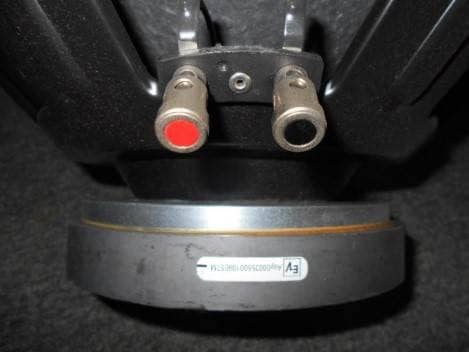

①まず配線を繋ぎます、下のようにプラス/マイナスあるので間違えないよう気をつけてください。（分からない方は、古いユニットを外す際にメモをしておきましょう）
※下記の場合だと赤: プラス　黒: マイナス　

②次に新しいユニットをのっけます。
ドン！！　こんな感じで。

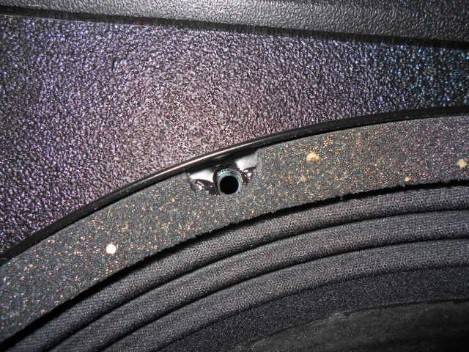

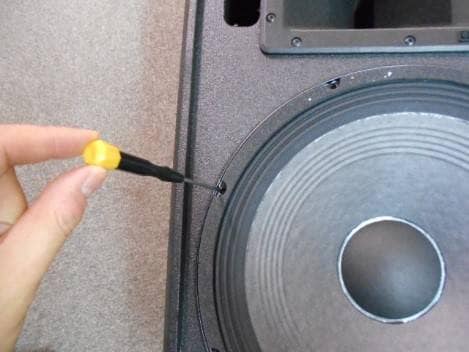

③そして細めのマイナスドライバー等を利用して、それぞれのネジ穴の位置とユニットの穴位置を合わせます。

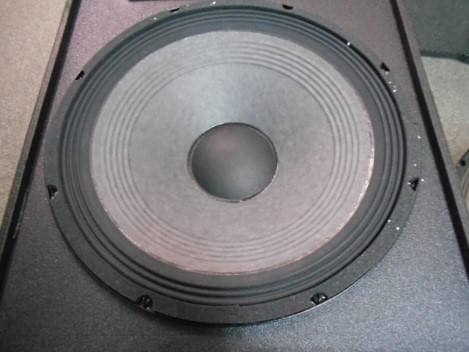

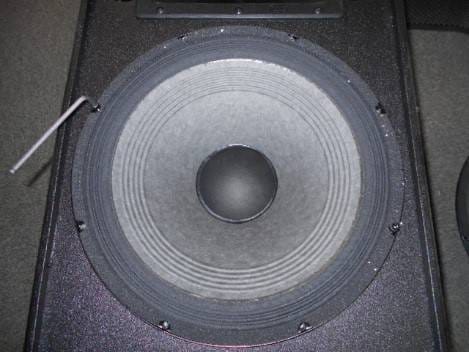

だいたい合いました。↓↓

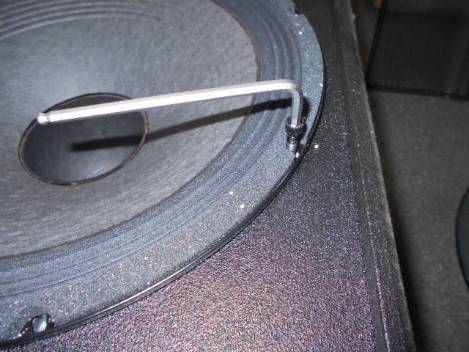

④そしてネジを締めていきます！

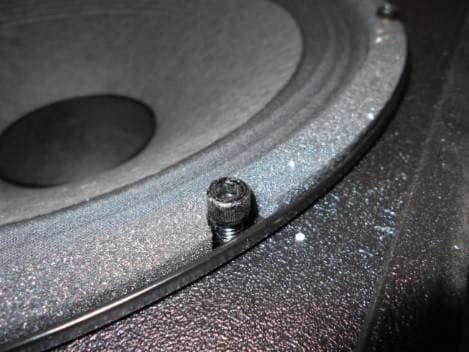

【POINT】ネジを締める方向と逆方向に軽く回転させることで、ネジの山とネジ受けの山を噛み合わせます。ネジがカタンと下に少し落ちれば、山がかみ合った状態です。

締める際は、1本ずつ完全に締めきらず、7-8割の仮止めのような感じで締めます。

⑤続いて対角線上にあるネジを締めこんでいきます。

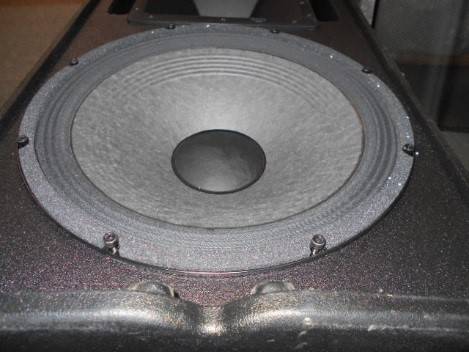

⑥全てのネジを7-8割くらいまで締め込みます。
【POINT】絶対にネジが斜めに入って行かない様、真っすぐ締めこむことを意識してください。
常に穴位置を合わせながら、一か所ずつ対角線上に締めていくのがコツです。

⑦ここまできたら、あとは最後までしっかり締めこんで下さい。

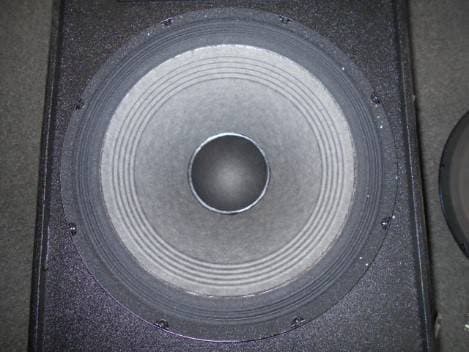

⑧完成です！！

これから年末年始のイベントシーズンに向けて、夏場に酷使して壊れたスピーカーを元気にしてあげたり、気になるユニットを購入して、ユニット交換などやってみてはいかがでしょう。
それではまた次回をお楽しみに！
