RODE NTG2 コネクターの固定方法

2017-08-28

テーマ:PA, 実録 ! サービスマン日記

コネクターが緩んだor外に飛び出してきた場合、コネクターの固定ネジが緩んでいるだけのことが多く、ネジを締め直すことで解決します。
NT1Aなどの固定ネジが外側に見えているタイプではなく、いくらか分解する必要がありますので、手順を説明致します。

1.ここの部分です

2.まずは電池カバーを引き下げます。

3.上側のカバーを固定しているネジを全て外します。

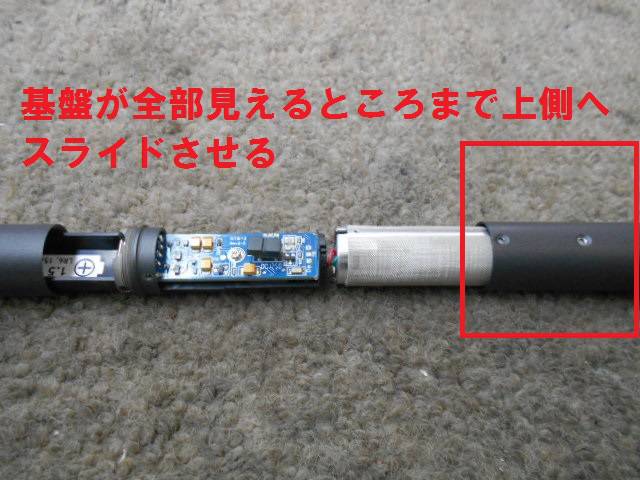

4.カバーをスライドさせます。

5.スイッチカバーを外して、真中の部分の固定ネジを外して基板側へスライドさせます。

6.電池カバーも基板側へスライドさせると、コネクターを固定しているネジが姿を現します。

7.コネクターがズレている場合は、ネジ頭が見える位置にコネクターを戻してから、ネジを締めてコネクターを固定します。

8.あとは逆手順で組み上げて元通りにします。

いかがでしょうか?もし不明な点や不安があれば、弊社サポートまでご連絡下さい。

技術サポート / 松井 義典
