サウンドハウススタッフが大きなエフェクターボードを作ってみた

皆様こんにちは。
ほぼタイトル通りですが、今回はこんなエフェクターボードを作りました！

ジョンフルシアンテ・リスペクト 巨大ボードを作成！

多くのギタリストが大好きであろう、RED HOT CHILI PEPPERS のJohn Fruscianteを意識した、巨大なエフェクターボードを作成しました。
あくまでリスペクトであり、「それだとジョンの音出ないでしょwww」「ジョンはそんなエフェクター使ってねえよ」なんていう意見は聞いてません！
憧れと自分の好みを存分に詰め込んだエフェクターボードが完成し、最高の気分です。

※筆者本人はハンダ付けが苦手なので、同僚に作成してもらいました。実際にボード作成した同僚は、「もう今年はボード作りたくない」と嘆くほどの大きさです。

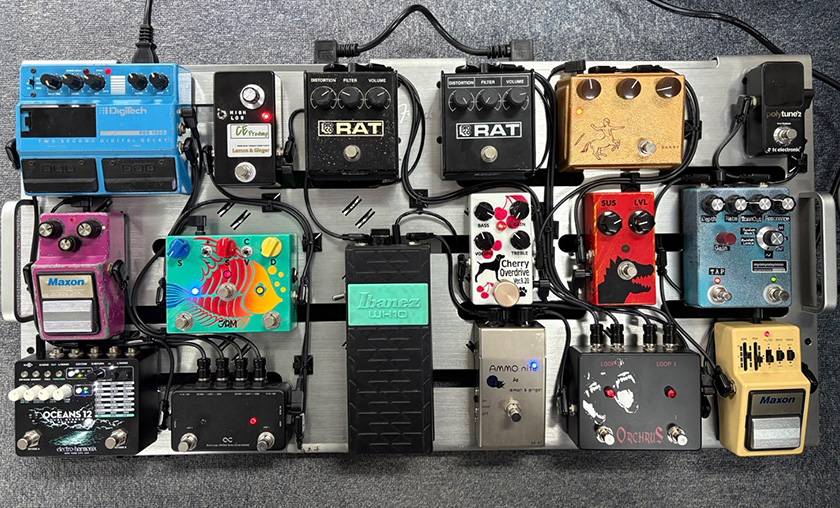

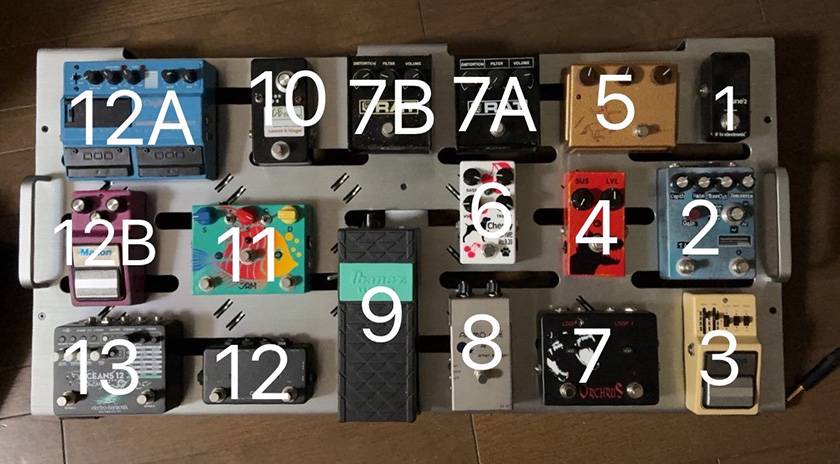

実際の完成形がこちら。

目次

1. エフェクタ―ボード作成手順
   1. サイズを確認
   2. エフェクター配置決め
   3. 組み立て
2. 使用機材
   1. エフェクタ―ボード
   2. パワーサプライ
   3. ケーブル・コネクター類
   4. その他アクセサリー類

1. エフェクタ―ボードの作成手順

i. サイズを確認

実際にエフェクターボードを作成する際は、まずエフェクターを並べてみて、必要なボードのサイズを確認。

■ どうやって確認すればいい？

⇒ 段ボールを使用する
カットした段ボールの上にエフェクターを並べて、適切なボードサイズを確認します。サイズ確認がしやすい点と、床や机を傷つけない点などの魅力があります。

パッチケーブルが干渉しないスペースがあるかも確認し、少し余裕のあるサイズを選んだ方がいいですね。

ii. エフェクタ―配置決め

エフェクタ―ボードを用意したら、今度はどこにエフェクターを配置するか決めていきます。

注意したい点は下記です。

1. 接続順
2. 踏みやすさ

接続順と踏みやすさを考慮して、たくさん長考しましょう。
エフェクターボード組み立てで最も重要なパートです！

■ 接続順について

エフェクタ―の接続順は自由ですが、エフェクトのかかり方や効果の相乗効果から、ある程度のセオリーが存在します。

アンプ ← 空間系 ← モジュレーション系 ← 歪み系 ← ピッチ系 ← ギター

エフェクタ―のIN/OUTは、正面から見て右から左に信号が流れる設計のため、ボード内でも歪み系はより右側、空間系は左側へと配置されがちです。
ここを適当にしてしまうと、パッチケーブルが無駄に長くなり、作成難易度が増すため気をつけましょう。

「WAHは歪みの前後どちらに置く問題」がありますが、実際に試すのが一番です。
より良い方にしましょう。正解なんてないですが、インピーダンスがあーだこーだはあります。

■ 踏みやすさについて

よく踏むエフェクタ―をより手前に。
「筐体の高さが低く、手前にあるエフェクターが邪魔でスイッチを踏みづらい場合」「ほかに手前に置きたいエフェクターがある場合」「スイッチ自体が押しづらい構造の場合」は、ループボックスやスイッチャーを手前に置いて接続することで、ON/OFFの管理が容易になります。

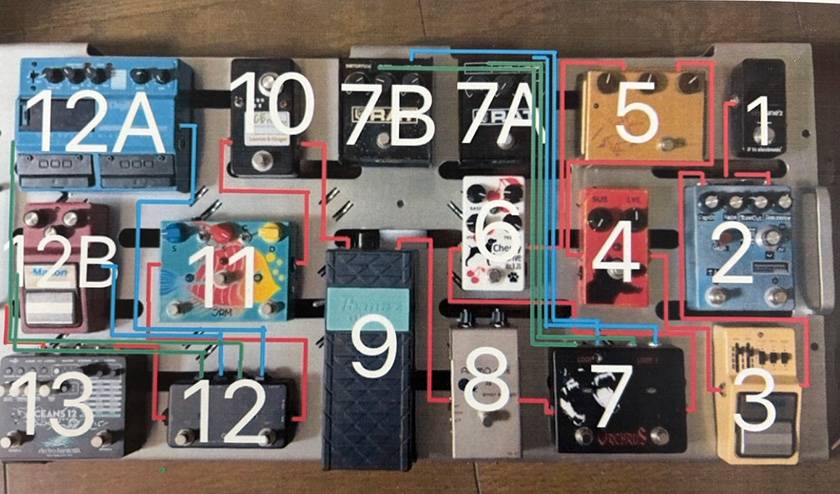

配置を決めたら配線図も作成しておくと後で便利です！

iii. 組み立て

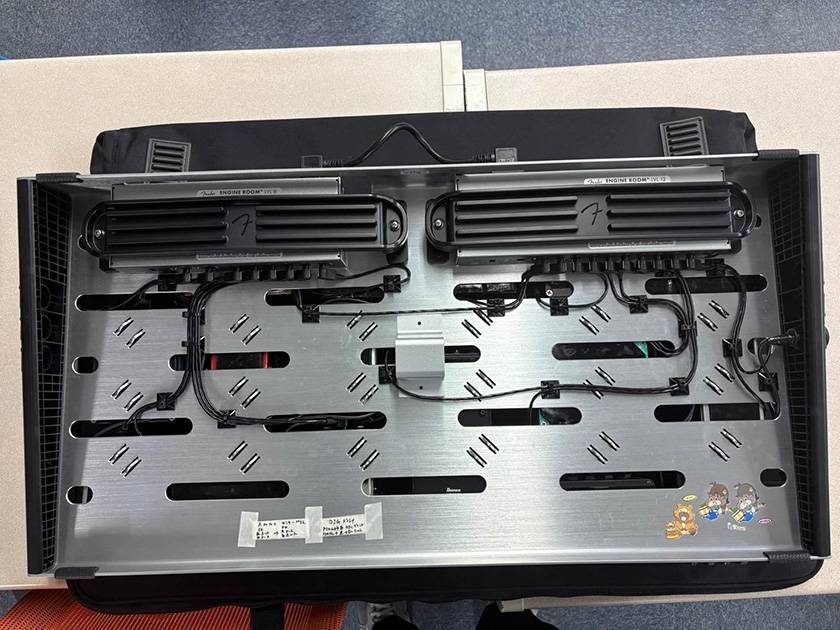

基本的にはパッチケーブルの作成とDCケーブルの作成、またはそれらの既製品を使用して、接続していきます。今回は「すのこ型ボード」で、パワーサプライがボード裏にあるため、配線難易度が高いです。下記順序が全体的な流れです。

■ 順序

1. プラグのみエフェクターに取り付け (プラグが干渉しないか再確認)
2. エフェクタ―の仮固定
3. パッチケーブルの作成、テスト
4. DCケーブルの作成、テスト
5. 各ケーブルの接続、エフェクターの固定
6. ケーブルの固定

■ 今回のボード作成におけるポイント

• プラグは縦に3つエフェクターを配置することを考慮し、パンケーキ型プラグを採用。
• さらにエフェクターのジャック間を考慮して、横幅が干渉しないサイズを選択。

• 横幅がどうしても干渉してしまうエフェクターにはストレートプラグを採用。これも奥行を考慮して、なるべく小さいプラグを採用。

• ケーブル配線時は実際の導線を意識して、セロテープで仮固定。固定前にケーブルの長さを調整可能に。

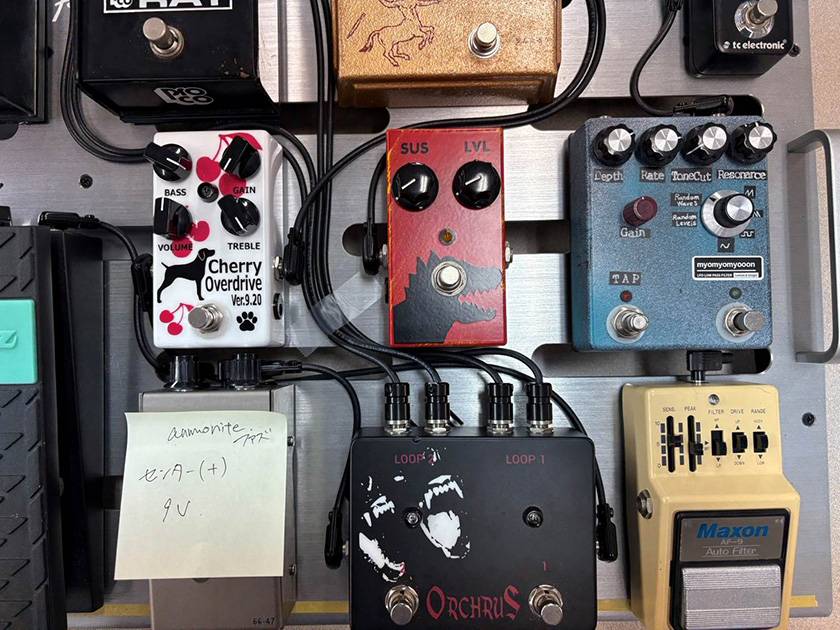

• 間違えないよう特殊な電源の仕様は本体に付箋メモ。

• DCケーブルとパッチケーブルはどちらも、台座を用意して、結束バンドで固定。

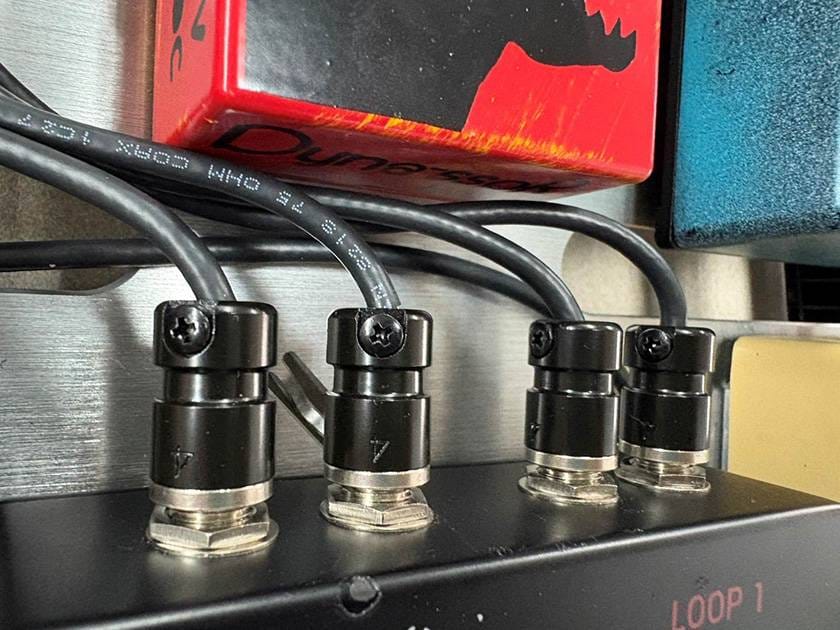

• 最終段のリバーブはOUTジャックがエフェクター上側についているため、フォン仕様のレセプタクルジャックをボードに取り付け、OUTジャックを増設。(画像中央、右側)
• ポ〇モンシール。勝手に貼られました。なぜか3匹ともげっ歯類ポケ〇ン。

といったように作成しました。皆さんが大型ボードを作成する際に、このブログが少しでも参考になればいいなと思います。
最後に今回使用した機材を感想含めご紹介します。

それではまた！

2. 使用機材

i. エフェクターボード

FENDER / PEDALBOARD W/BAG, LARGE

下で紹介する、同メーカー製パワーサプライを、ボード裏面にマウントできる仕様。
横幅81.3cm、奥行き40.6cmとかなり大きい。
ボード上の穴の位置と各エフェクターのジャックの位置がうまく合わない点が玉に瑕。
・寸法：81.3cm x 40.6cm x 7.5cm

ii. パワーサプライ

FENDER / Engine Room LVL12 Power Supply, 100V JPN

FENDERボードとの互換性が完璧なためこちらを採用。アイソレートタイプで、LVL8/LVL5とは電源ケーブルでリンクが可能。コンセント口1つでも多量のエフェクターに電源供給が可能です。
※お手持ちのエフェクターの消費電流にお気を付けください。

iii. パッチケーブル

KMMK Solutions / SP400BK

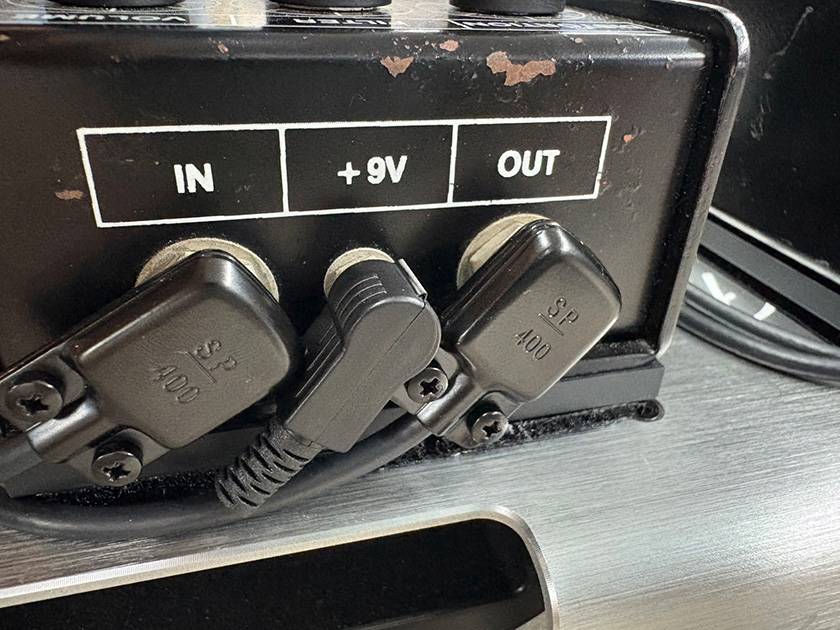

縦横ともに幅が小さく省スペース化にもってこいのプラグです。「当企画のためにサウンドハウスでも取扱いを始めた」と言って過言ではありません。
エフェクターボードをきれいに作る海外発のショート動画でもよく目にします。

■サイズ
・縦: 28.4mm
・幅: 17.3mm
・対応ケーブル径: 4.0 - 4.6mm

BELDEN / 8218

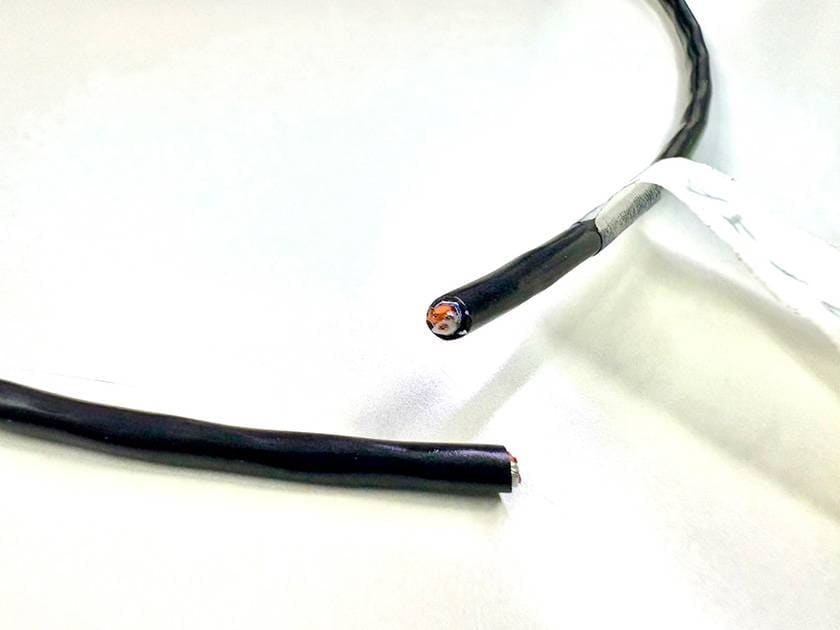

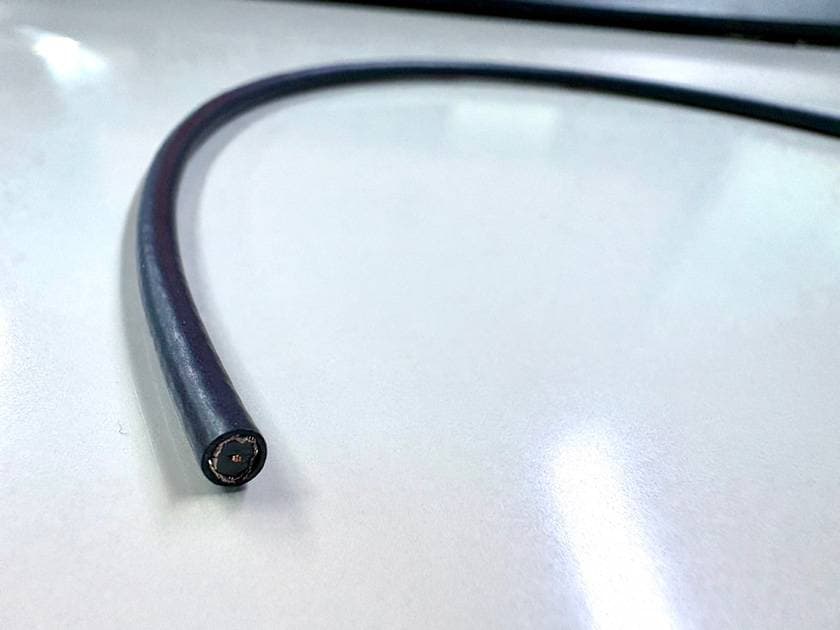

上記プラグのケーブル対応径が最大4.6mmのため、4.0mm径の当ケーブルを使用。今回20本近く配線しましたが、ノイズなどは特に気になりませんでした。多少の硬さはありますが、細くて取り回ししやすいケーブルです。

DCケーブル

CANARE / L-2B2AT BLACK

今回はDCケーブルも自作しました。コストが低く、自分で長さ調整できる点が何よりGoodです。パワーサプライ付属のケーブルよりもノイズは少ないと感じました。
DCプラグは市販のモノを購入。

iv. その他アクセサリー類

増設したIN/OUT、レセプタクルフォンジャック

NEUTRIK / NJ3FP6C-BAG

FENDERボードに加工なしで取り付け可能です。ケーブルが抜けないように、ロック機構がある点も優秀です。
INPUT用も併せて2つ用意すれば、IN/OUTをボード右側で統一なんてことも可能に。

マジックテープ

One Control / HOOK & LOOP

粘着力が高く、オスメス同士の仲の良さもかなり熱いマジックテープです。
手軽でコスパよく、且つ安心感のあるボード組むならコレです！！！
(あの大村孝佳（本人）様からも★5レビュー投稿いただいています。)
