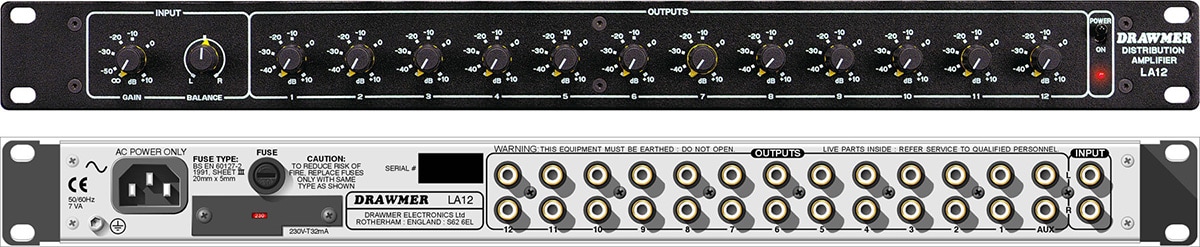

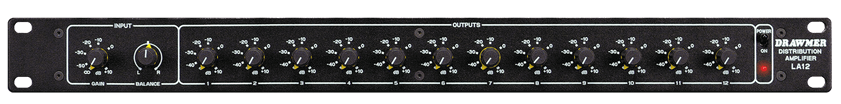

DRAWMER / LA12

メーカーサイト商品ページ

Variations

One stereo signal can be distributed to 12 stereo signals. A simple model with only level control. Features GAIN/BALANCE at the input stage.

■ Line Distribution Amplifier

【Features】

? One stereo input with master gain and balance control

? Twelve stereo outputs with individual output level control

? If more than 12 stereo outputs are required, audio outputs that follow the input gain and balance control can be linked to a second LA12 input.

? The unit operates at a system level range of -20dB to +10dB.

? Up to +20dB gain is available through the unit, allowing connection to a variety of 'source' and 'destination' equipment.

? All audio connections use professional-grade RCA connectors.

? 1U rack space.

Designed and manufactured in the UK by Drawmer.

[Specifications]

Maximum Input Gain: +10dBu

Input Impedance: 22k Ohms

Output Gain: -40dB to +10dB

Noise (Ref. +4dB, Gain=0dB, Bandwidth 22Hz - 22kHz): Better than -100dB

Crosstalk (Input grounded, any channel output, @ 10kHz): -67dB

Distortion:

@ 100Hz 0.008%

@ 1kHz to 10kHz 0.015%

Bandwidth: 5Hz to 25kHz -1dB

Power Requirements: 115Volt or 230Volt at 50-60Hz 7 Watts

FUSE RATING: 115Volt T63mA

FUSE TYPE: 20mm x 5mm, Class 3 Timed-Blo, 250Volt working

CASE：

Width482mm

Height44mm

Depth200mm

WEIGHT: 3.4kg

Real Time Duplication

LA12は、幅広い周波数特性を持つ低ノイズ、低クロストークのディストリビューション・アンプです。このユニットは、マスターの「ゲイン」と「バランス」コントロールを備えたステレオ入力と、個々の出力レベルコントロールを持つ12のステレオ出力を提供します。これを使用して、1つのステレオ信号を最大12の異なる出力に分配することができます。典型的な応用例としては、ナイトクラブ、ショッピングモールなどの複合施設内の他の部屋/エリアに1つのステレオ信号を配信する場合がありますが、リアルタイムのカセット複製など、さまざまな他の用途にも使用できます。

LA12は、RCAコネクターを使用したステレオ入力と12のステレオ出力を持つアンバランス・ライン・ディストリビューション・アンプです。LA12には可変入力ゲイン（-80（オフ）から+10dBまで）と左/右の入力バランスがあります。すべてのステレオ出力には個別のゲインコントロール（-40から+10dB）があります。もし12以上の出力が必要な場合は、背面にあるAUXステレオ出力を使用してさらにLA12とリンクすることができます。
