DRAWMER / SL22

Variations

A sound level limiter with a wide range of applications, including speaker protection, hearing protection when listening with headphones, and compliance with noise regulations.

By eliminating ""unauthorized"" excessive sound pressure levels, it provides strict level control and great peace of mind to users in three different areas.

Hearing Protection

It controls the level of a dedicated headphone output to protect the hearing of people who regularly wear headphones, such as DJs, sound engineers in recording studios, and students listening to audio. An additional connector on the back can be used for remote data logging or triggering external warning devices.

Regulatory Compliance

The SL22's precise calibration and volume control help venues such as clubs, theaters, pubs, schools, and universities comply with local government noise regulations.

Compliance with local government regulations is extremely important. While many products on the market often take the form of a simple switch that turns the power off or disconnects the speaker, the SL22 is different. It controls the volume in a transparent and unobtrusive way, providing natural operation. It's not only responsive and versatile, but also provides secure control that means it's extremely difficult to tamper with. Other features include remote volume control and connection to a fire alarm system, which can automatically lower the volume and make the alarm more noticeable in case of fire.

Protect your speakers

By catching unwanted signals such as ""bangs"" and ""pops,"" it prevents damage to the speaker chassis, drivers, and amplifier electronics.

Damage to speaker cones and amplifier electronics should be avoided in any venue. The SL22 is specifically designed to transparently catch these unwanted SPLs and protect your gear.

■Key Features

? Limited speaker/headphone output

? Suppresses ""unauthorized"" volume levels once installation and calibration are complete.

? High-quality sound even during protection processing

? Large LED level indicator for easy monitoring of signals and warnings

? Output time-delay relay for clean power-up/down

? Quick and easy installation

? Tamper-evident plate allows restriction of access to settings

? Security label provided for further protection of calibration settings and to indicate evidence of tampering

? Tamper-evident bracket (sold separately) for locking in XLRs to comply with local government regulations.

* External control of adjustment and mute for connection to fire alarms or remote operation

* Trigger output in PROTECT mode

* Logging of inputs in both ALERT and PROTECT status

■Specifications

INPUT

...Input Impedance 20k Ohms

OUTPUT

...Output Impedance 100R

...Headphone Output Impedance 110R

...Gain Range @ Output -30dBu to +44dBu

...Recommended Output Level 0dBu

...Crosstalk > 90dB at 10k Hz

...Noise -93.5dB (Unity gain / 22Hz-22kHz)

Power Requirements 115Volt or 230Volt at 50-60Hz, 9VA

Fuse CONFORMS TO IEC127-2.

...230V=T63mA, 115V=T125mA.

Dimensions 482mm(W) x 44mm(H) x190mm(D)

Weight 2.2kg

SL22は、業界標準のダイナミック処理デバイスの設計に30年間携わってきたDrawmer社の経験と、特に姉妹品として人気の高いSP2120スピーカー・プロテクターから得た経験を生かし、より多用途で豊富な機能を持ちながら、同時にセットアップも簡単に行えるように設計されています。

SL22のフロントパネルにはセキュリティプレートが内蔵されており、最大音量レベルの調整は権限のある担当者のみが行えるようになっています。一度取り外すと、2つのフロント・パネル・プリセットが露出し、設置者が調整できるようになります。1つ目は、プロテクト表示を入力音声に合わせて調整し、「プロテクト」処理を開始するポイントを指定します。2つ目は、サウンド・システムに許容される絶対的な音量レベルを設定します。SL22が増加した信号レベルを受信すると、音質を劣化させることなく指定されたシステム音量レベルを維持する透明な「保護」回路が作動します。セキュリティー・プレートを交換すれば、セキュリティー・ラベル（付属品）を貼ることができ、さらにセキュリティーを強化し、設定を改ざんした証拠を示すことができます。さらに、パネルの右側には3つのLEDインジケーターがあり、シンプルなセットアップを「一目でわかる」モニタリングで補います。

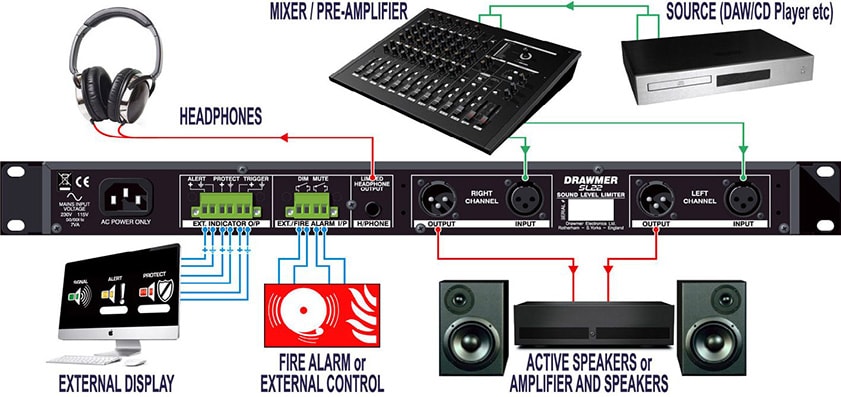

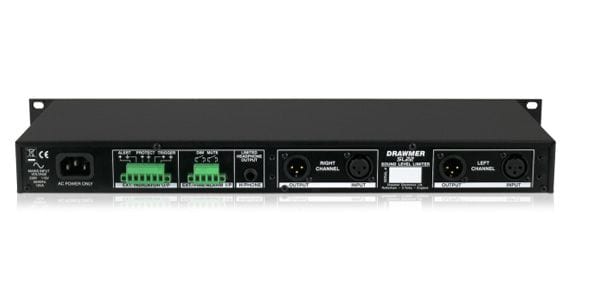

後方から見ると、SL22とSP2120の違いは一目瞭然です。SL22の開発にあたっては、地方自治体の委員会、設置の専門家、会場のオーナーと連絡を取り、それぞれの具体的な要件に合った特性をアドバイスしたり推奨したりしました。その結果、他の多くのサウンドレベルリミッターにはない、より汎用性の高い機能が追加されました。標準的な入出力XLR（オプションの誤動作防止ブラケットで安全にロック可能）に加え、SL22は、XLRと同様に機能する限定的なヘッドフォン出力、火災報知器やオペレーターによる外部制御機能、SL22の動作のデータロギングや壁のライトなどによる外部視覚表示を可能にする接続も備えています。
