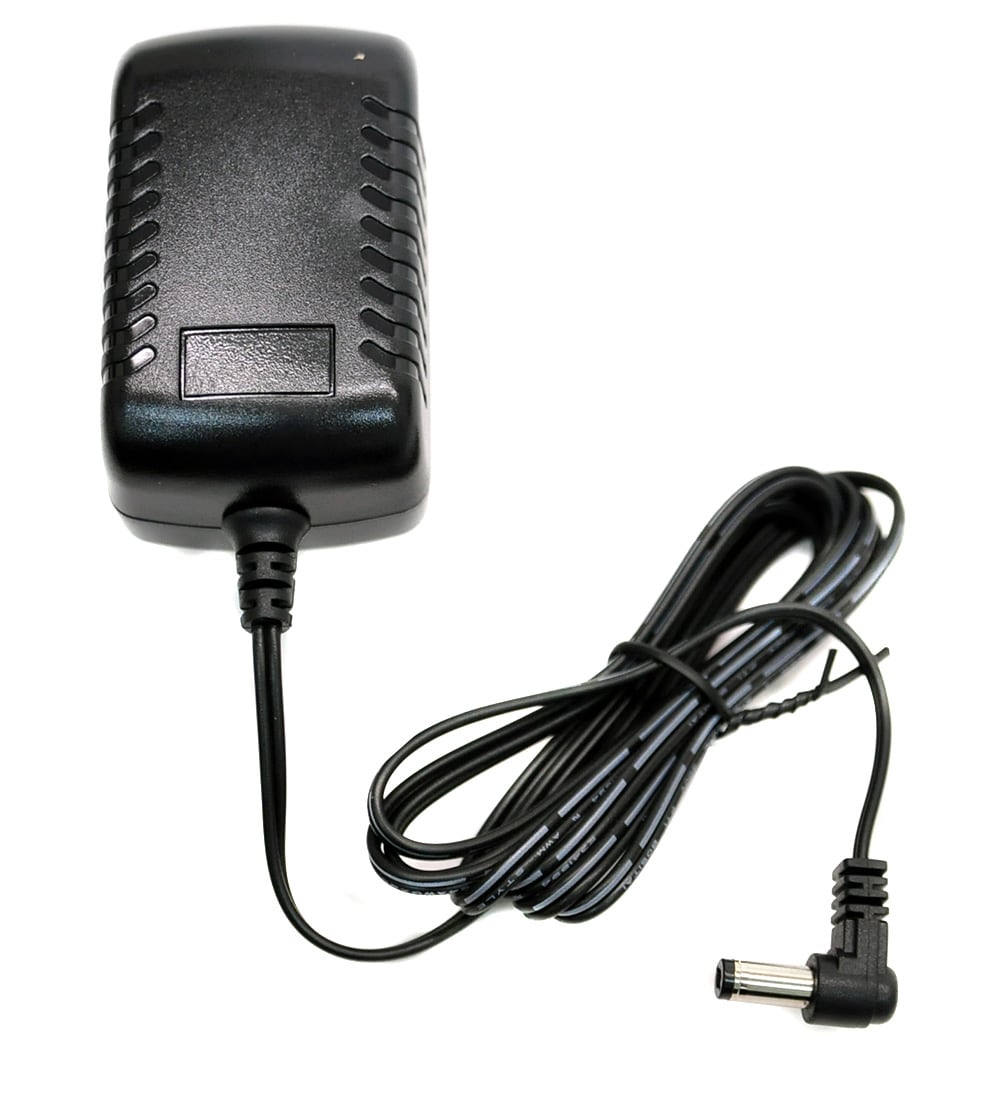

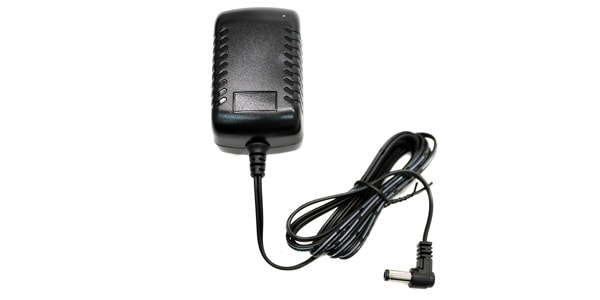

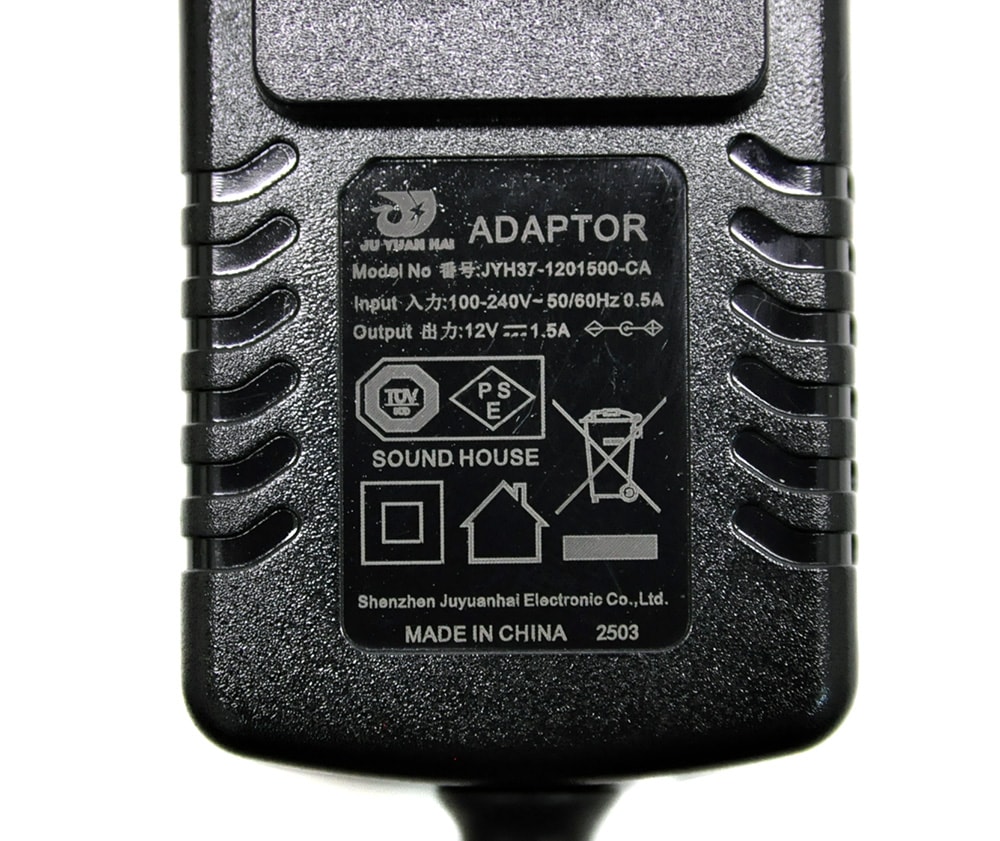

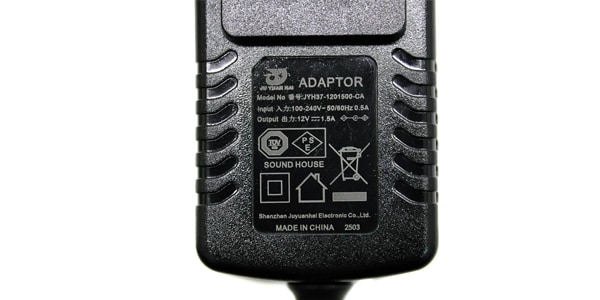

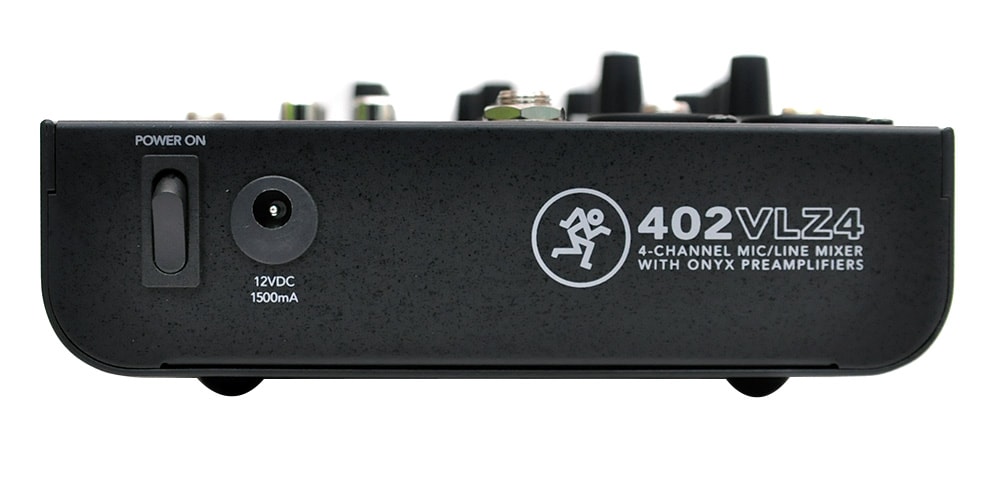

MACKIE ( マッキー ) / 402VLZ4 アナログミキサー

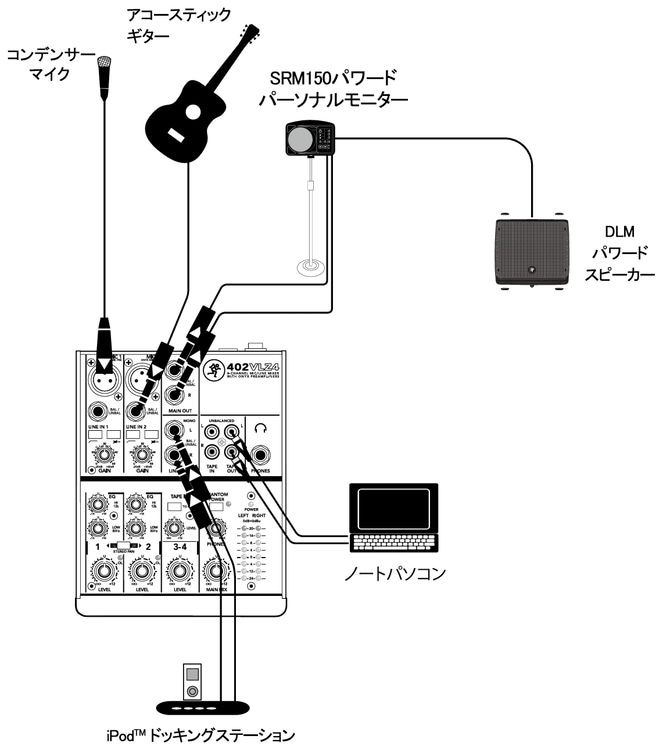

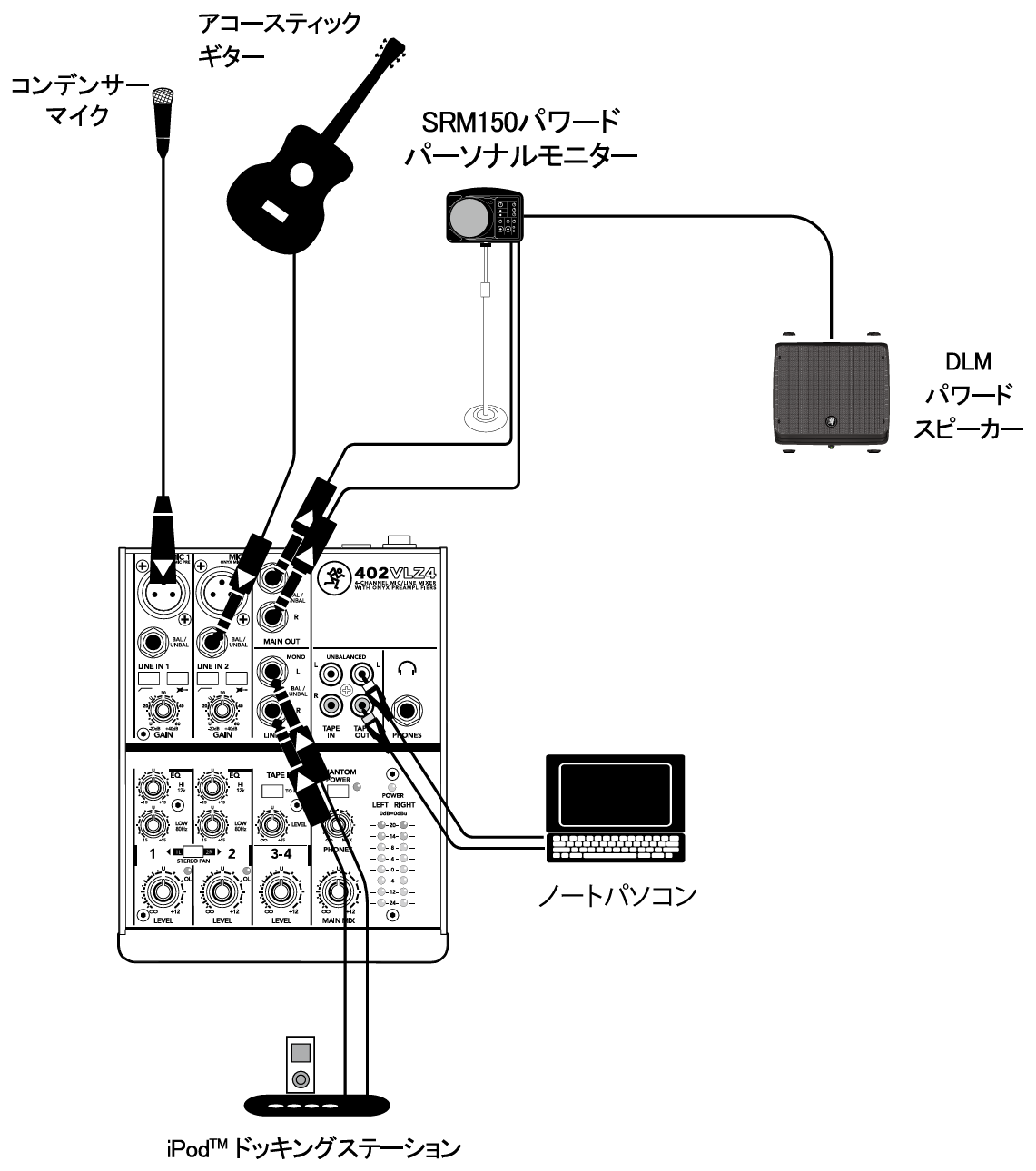

この図では、チャンネル1のマイクインプットにマイクを接続し（ファンタム電源をオン）、チャンネル2のインストルメントインプットにギターを接続しています（インストルメントスイッチをオン）。
iPod™ドッキングステーションはチャンネル3-4のラインインプットに接続されています。用意したバッキングトラックを流しながら演奏したり、ライブの合間にはカフェオレを飲みながらのんびりとBGMを流したりすることができます。ドッキングステーションによっては、この接続にRCA⇔1/4インチフォーンのアダプタが2つ必要になる場合があります。

テープ出力は、ノートパソコンのサウンドカードに備えられたラインレベルのステレオインプットに接続されています。これにより、演奏をお気に入りのDAWソフトウェアでレコーディングすることが可能です。マイクとギターはモノでパンされています。したがって、メイン出力の左右からは同じミックスが送信されるので、片方をモニター用に、もう一方をPA用に使用できます。

メイン出力のL/RはSRM150パワードモニタースピーカーに接続します。スピーカーは演奏者に向けて設置してください。SRM150のスルーアウトはDLM8パワードスピーカーに接続します。鑑賞眼があり、しかもコーヒーで神経が過敏になったオーディエンスに向けてください。なるべく曲は短めに、そして、いくら雨ばかりのワシントンとは言え、「毎日がレインフェスティバル…」なんて歌詞は避けた方がよろしいでしょう。

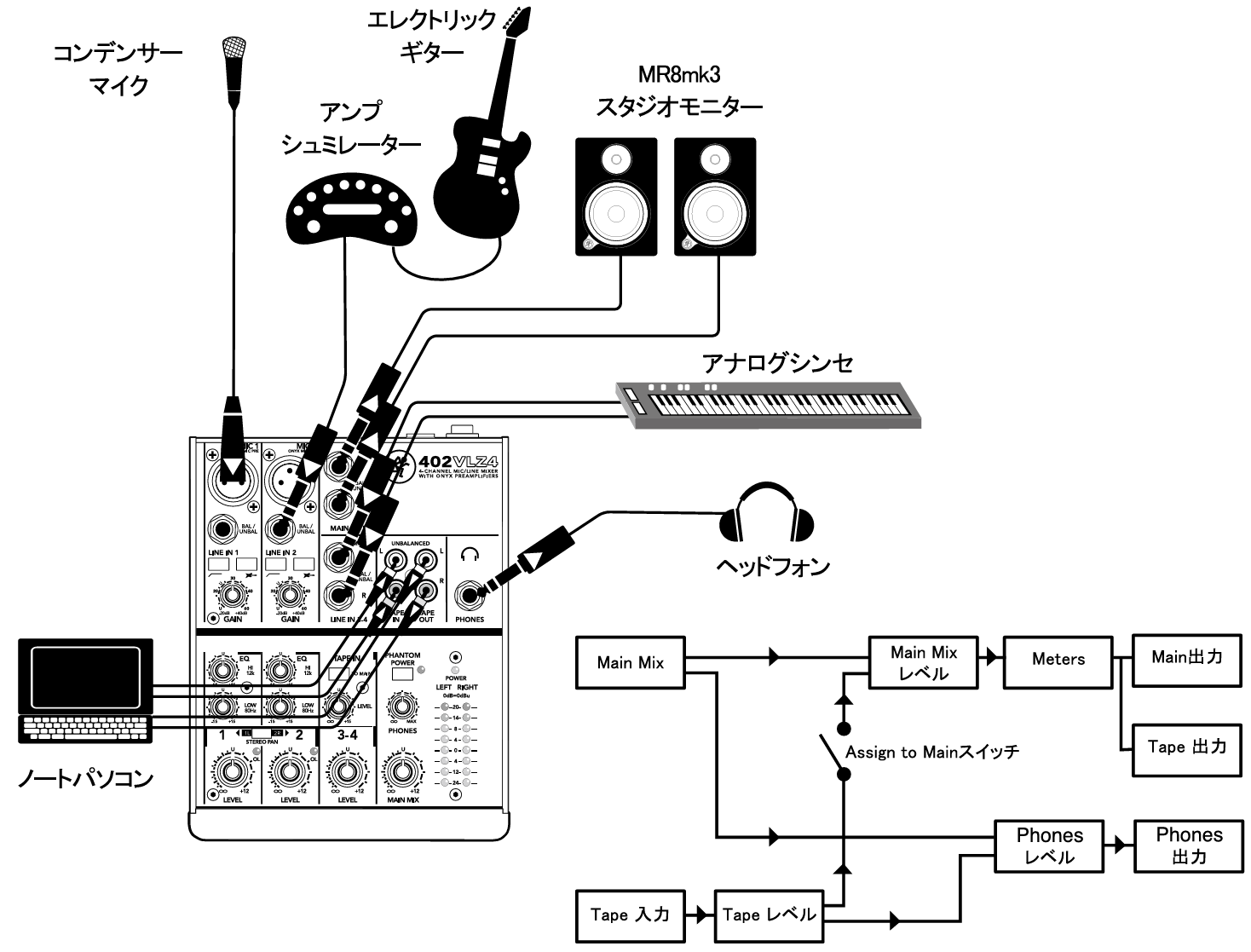

この図では、コンデンサーマイクをチャンネル1のマイクインプットに接続し、ファンタム電源スイッチを押し込んでいます。人気のギターアンプシミュレーターのラインレベル出力は、チャンネル2のラインインプットに接続しています。
チャンネル3-4のラインインプットにはステレオシンセサイザーを接続しています。

DAWソフトを起動したノートパソコンは、テープ入出力の端子に接続しています。メインミックスをモニターしながら演奏するため、ヘッドフォンを接続しています。メインミックスの出力端子にはスタジオリファレンスモニターをペアで接続しています。

上図は、ボーカルとギターとシンセサイザーの録音例を紹介しています。各楽器は個別のトラックとして録音し、ヘッドフォンでモニターすることができます。マイク録音を行う場合、フィードバックを避けるためモニターはヘッドフォンで行い、スピーカーの電源はオフにしてください（テープ出力を録音するにはMain Mixノブを上げる必要があります）。

オーバーダビングでは、既に録音したトラックを聞きながら、ライブの演奏をテープ出力経由でコンピューターの新規トラックに録音します。既存トラックと演奏をヘッドフォンで同時にモニターできます。プレイバックと演奏が適切なバランスになるようにTape Levelノブを調整してください。新たな演奏のみを録音するには、ASSIGN TO MAINスイッチを押し込まない状態にしてください。これにより、既に録音されたトラックはテープ出力とメインミックスから切断されます。

レコーディングをプレイバックするには、まずMain Mixノブを絞り、ヘッドフォンを使用してTape Levelノブを調整します。次にASSIGN TO MAINスイッチを押し込み、スタジオモニターの電源を入れ、Main Mixノブを徐々に持ち上げてください。

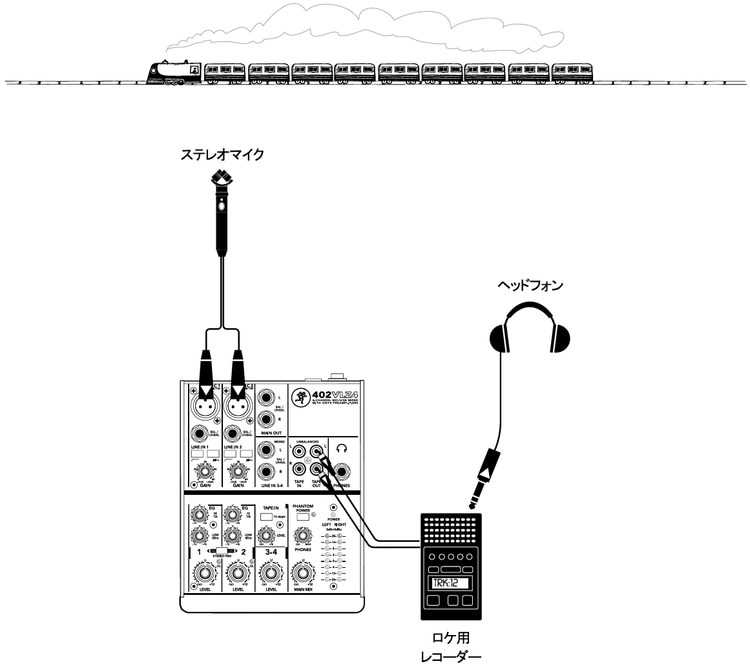

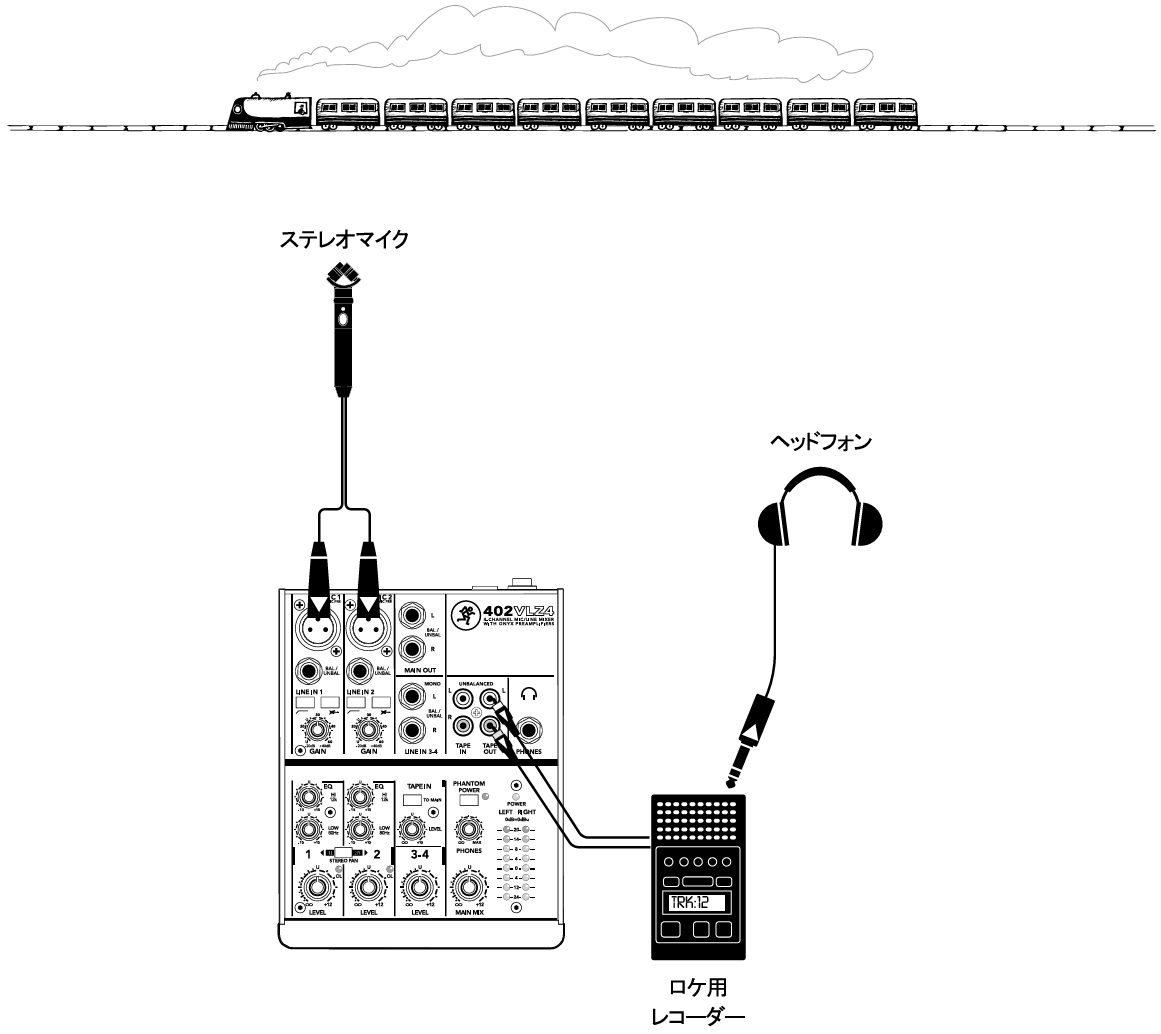

この図では、ステレオマイクの出力をチャンネル1と2のマイクインプットに接続しています。STEREO PANスイッチが押し込まれているので、チャンネル1はメインミックスの左にのみ現れ、チャンネル2は右にのみ現れます。

テープ出力にはロケ用のレコーディングデバイスが接続されています。この場合、ヘッドフォンは信号の流れの終点（すなわちレコーディングデバイス）に接続すべきです。最近では、フラッシュ方式によるデジタルレコーディングデバイスが多数販売されています。

Main Mixノブはユニティー（U）に設定し、レコーダーが受信するレベルはレコーダー側で調整してください。マイクの各チャンネルはチャンネルのレベルコントロールで調整可能です。マイクの集音をそのまま反映するには、両コントロールを同じレベルに保持してください。

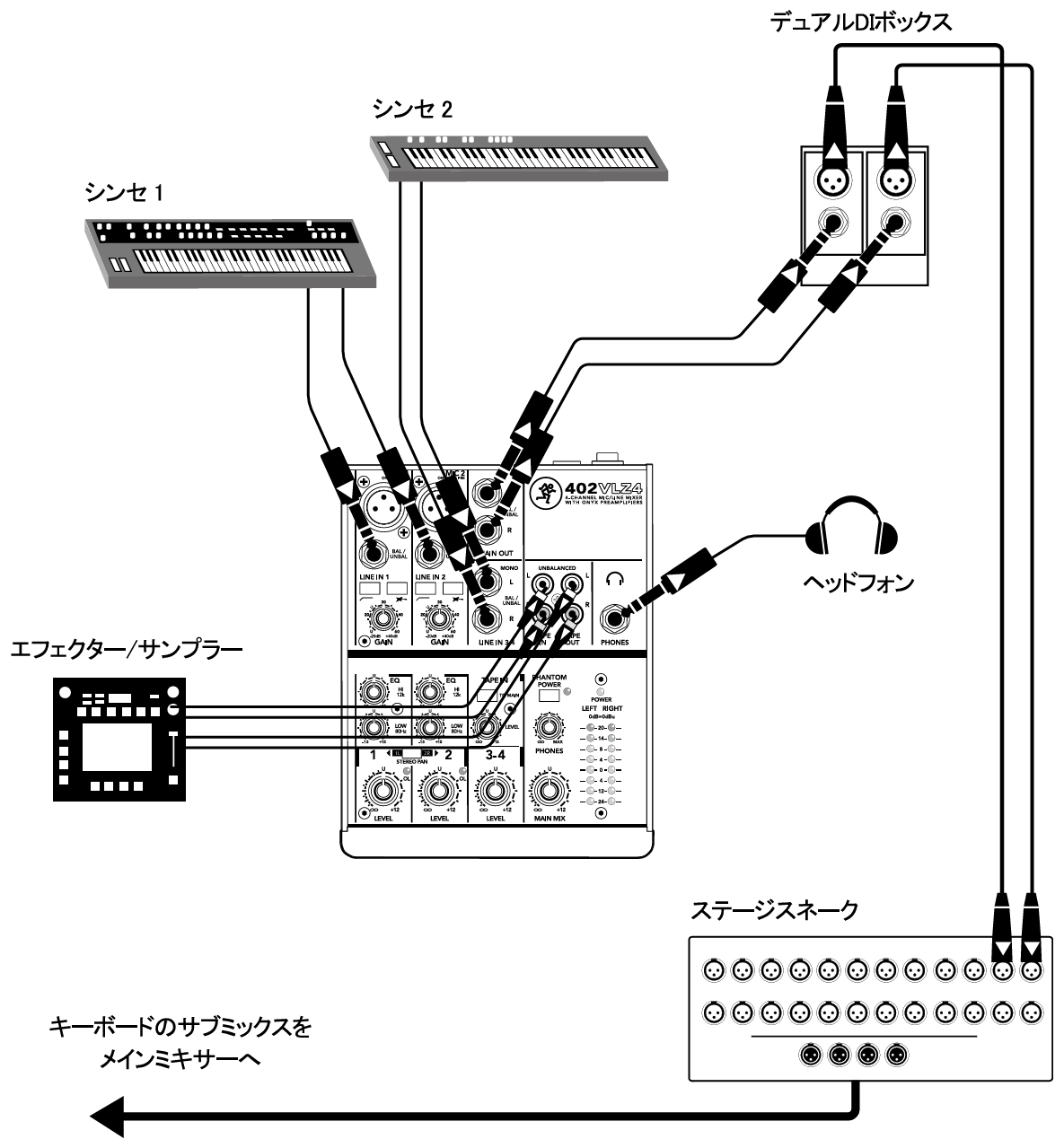

この図ではチャンネル1と2のライン入力に、シンセのステレオ出力を接続しています。ステレオパンスイッチを押してあるので、チャンネル1はメインミックスのLだけ、チャンネル2はRだけに送られます。
チャンネル3と4のラインレベル入力には別のステレオシンセが接続されています。

エフェクト／サンプラーをテープ入力とテープ出力に接続します。再生中はAssign To Mainスイッチを押すと、エフェクト／サンプラーの出力がメインミックスに現れます。録音中はこのスイッチを押さずにおきます。

ラインレベルのメイン出力をデュアルDIボックスの入力に接続します。これで出力が変換され、ハウスフロントミキサーの入力に接続されたステージスネークの入力に対応できます。

ヘッドフォンで自分の演奏であるメインミックスを聴くことができます。曲の間ではオーディエンスに聞こえないようハウスフロントに向かうメインミックスを下げ、ヘッドフォンで音を確認したり、パッチし直すことができます。

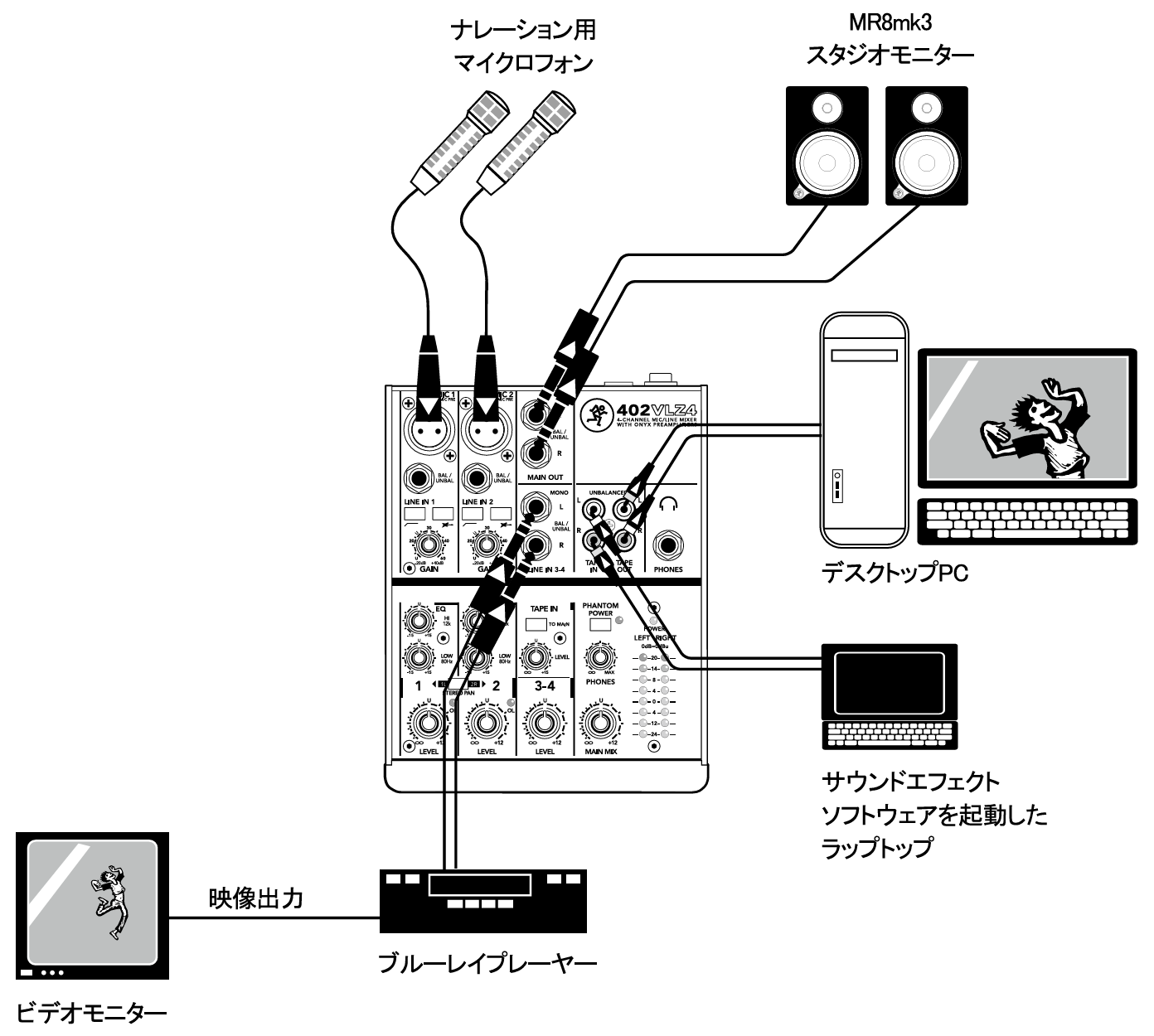

この図では、チャンネル1と2のマイク入力にそれぞれアフレコ用マイクを接続してあります。
チャンネル3-4のライン入力にはブルーレイプレイヤーのステレオラインレベル出力を接続します。
SEを再生するノートパソコンの出力をテープ入力に接続します。Assign To Mainスイッチを押してあるので、SEをメインミックスに追加できます。

テープ出力はDAWソフトウェアを走らせるデスクトップコンピューターのラインレベル音声入力に接続します。
メイン出力はパワード・スタジオ・リファレンス・モニターに送られます。

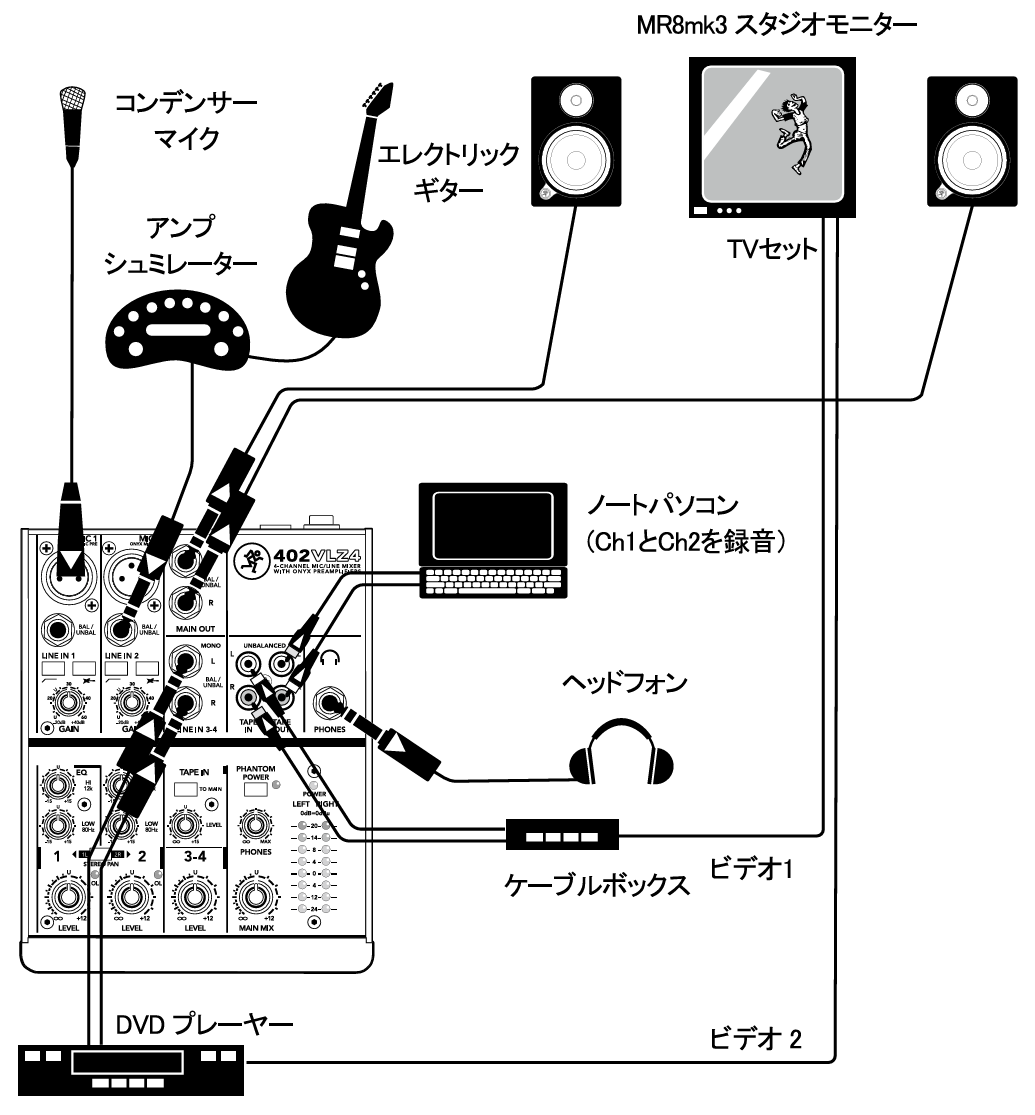

この図では、1組のスピーカーをホームスタジオとホームシアターの両方で使用しています。
「お部屋のスペースがあまりない」「同じスピーカーをどちらでも使いたい」という場合のセットアップです。

ファンタム電源をオンにし、コンデンサーマイクをチャンネル1のマイクインプットに接続しています。
ギターアンプシミュレーターのラインレベル出力は、チャンネル2のラインインプットに接続します。

DAWソフトを起動したラップトップコンピュータはテープ出力端子に接続されており、チャンネル1と2をレコーディングできます。

ケーブルボックスのラインレベル・ステレオオーディオ出力がテープ入力に接続されています。
ケーブルボックスのビデオ出力は TV モニターに接続します。
ASSIGN TO MAIN スイッチを押し込むと、ケーブルボックスのオーディオがメインミックスへ送られます。

DVDプレーヤーのラインレベル・ステレオオーディオ出力はチャンネル3と4のラインインプットに接続されています。
DVDプレーヤーのビデオ出力は TV モニターに接続されています。

ヘッドフォンでメインミックスをモニターすることができます。

ホームスタジオとして使用する場合

ボーカルやギターを DAW ソフトでレコーディングし、スピーカーで再生できます。
この場合、チャンネル3と4のレベルは絞り切り、ASSIGN TO MAIN スイッチはアップポジションにしておきます。

ホームシアターとして使用する場合

逆に、チャンネル1と2のレベルを下げてください。

ケーブルボックスで観たい番組を選び、ASSIGN TO MAIN スイッチを押し込んでメインミックスに加えれば、スピーカーから再生できます。
DVD を観る場合は、チャンネル3–4のレベルを調整し、ASSIGN TO MAIN スイッチはアップポジションにセットします。
TVモニターではDVDビデオを選択してください。
