CROWN ( クラウン ) / 【3年保証】 XTi 1002　ステレオ・パワーアンプ

Band Manager2

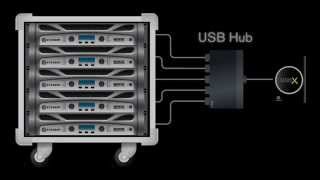

XTiシリーズは、PCとUSB接続することにより、PC画面上からもコントロールすることができます。

•

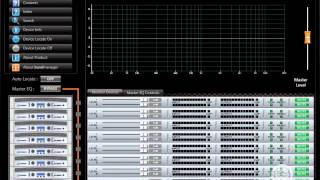

  1.アンプを接続した状態で起動をすると、下記のように画面左下にアンプの画像が表示されます。

•

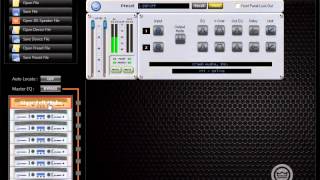

  2.アンプをクリックするとオレンジ色に変わり、基本設定画面が表示されます。ここからそれぞれのアイコンをクリックして設定します。

•

  3.Input Settings画面

  入力モードをステレオ、CH1+CH2、INPUT Yから選択します。ピンクノイズの出力もここで調整することができます。

•

  4.Output Mode Settings画面

  出力モードをステレオ、ブリッジモノから選択します。XTiシリーズはステレオ2Ω駆動も可能（1002を除く）1chあたり4Ωスピーカー2台のパラレル接続にも対応します。

  ⇒ 出力W数比較表
•

  5.SubHarmonic Synth画面

  サブハーモニック・シンセサイザーは、サブウーファーを駆動する際に使用する機能です。原音の1オクターブ下の信号を合成することにより、低域を上げるだけでは得られない重低音を得ることができます。

•

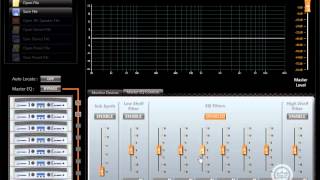

  6.Input EQ Settings画面

  入力EQは、クロスオーバー前の調整を行う6バンドのパラメトリック・イコライザーを設定することができ、ブースト/カット、中心周波数、バンド幅（Q値）を設定することができます。

•

  7.Crossover Settings画面

  CROSSOVERタブではシンプルにクロスオーバー周波数のみを、INDEPNDENTタブではより詳細な設定ができ、ハイパスフィルター、ローパスフィルターのフィルタータイプ、クロスオーバー周波数、ゲインを設定できます。設定できるフィルターは下記です。

  ・Butterworth 6dB/Oct		・Butterworth 48dB/Oct
  ・Butterworth 12dB/Oct		・Linkwitz-Riley 24dB/Oct
  ・Butterworth 18dB/Oct		・Linkwitz-Riley 48dB/Oct
  ・Butterworth 24dB/Oct

•

  8.Output EQ Settings画面

  出力EQでは、クロスオーバー後の調整を行います。スピーカー調整用のイコライザーで、入力EQと同じようにブースト/カット、中心周波数、バンド幅（Q値）を設定することができます。

•

  9.Delay Settings画面

  スピーカー同士の距離が離れていて、音が耳に到達するまでの時間に差がある場合に使う機能です。「秒」「フィート」「メートル」で調整できます。

•

  10.Limiter Setings画面

  チャンネルごとにリミッターのスレッショルド、アタックタイム、リリースタイムを設定できます。ソフトウェアからだとスレッショルドを0.1dB単位で調整することができます。

•

  11.Store Preset画面

  設定した内容を保存、呼び出しする画面です。複数の会場で使用するときには、あらかじめ保存したプリセットを呼び出すだけで瞬時にセッティングを終えることができます。

•

  12.左上の「Open JBL Speaker File」を選択した画面がこちらです。アンプモデルごとに各JBLスピーカーのプリセットが用意されており、ここから選ぶだけで簡単に最適な設定をすることができます。
