YAMAHA / VXL1W-24

Variations

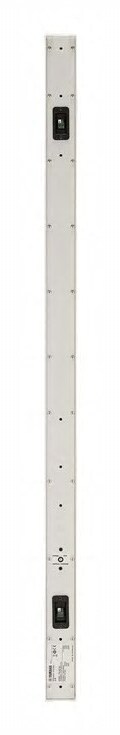

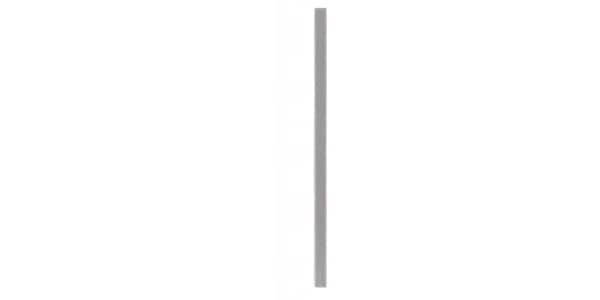

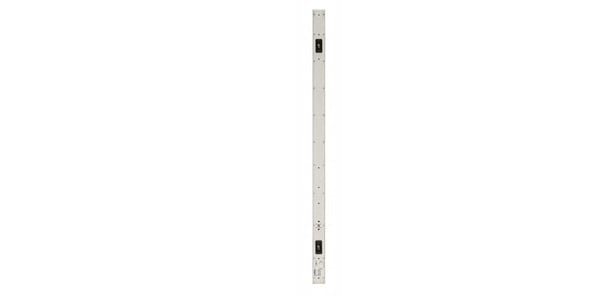

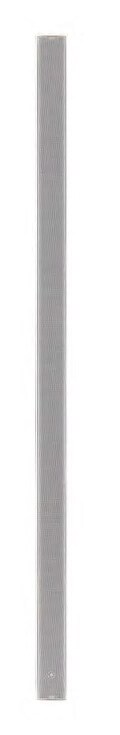

VXL1W-24はラインアレイスピーカー。ネオジム磁石を使用した1.5インチ・フルレンジユニットを24基搭載。水平170°の指向角により広いエリアをカバー。垂直方向のカバーエリアは、用途に応じて、NORMAL、WIDEから選択可能。本体付属のマウンティングブラケットにより壁面への設置に対応。カラーはホワイト。

■ Line array speaker
■ 1.5"x24
■ 220W
■ 8Ω
■ One piece
■ White

＜Specifications＞
■ Model Full range, Bass reflex type
■ Reproduction frequency band (-10dB) * 1: 77 Hz-20 kHz (98 Hz-20 kHz: with port cover attached)
■ Nominal directivity angle (-6dB) * 2:
Horizontal: 170 °
Vertical: NORMAL: 15 ° (+ 7.5 ° -7.5 °), WIDE: 20 ° (+ 7.5 ° -12.5 °)
■ Practical directional angle (-10dB) * 2:
Horizontal: 180 °
Vertical: NORMAL: 25 ° (+ 12.5 ° -12.5 °), WIDE: 35 ° (+ 12.5 ° -22.5 °)
■ Rated impedance Lo-Z: 8Ω
■ Allowable input
NOISE: 110 W
PGM: 220 W
MAX: 440 W
■ Output sound pressure level (1W / 1m) * 1 * 3: 91 dB SPL (91 dB SPL: with port cover attached)
■ Maximum output level * 4: 117 dB SPL
■ Components: 1.5" cone x24
■ Connector: Euroblock (2-pin) × 2 (Input: +/-)
■ Dustproof and waterproof performance: IP34 (IP35: with port cover attached)
■ Exterior color: White (Munsell approximation: N9)
■ Dimensions (W × H × D) and weight:
(Speaker body only) W54xH1212xD104mm, 5.5kg

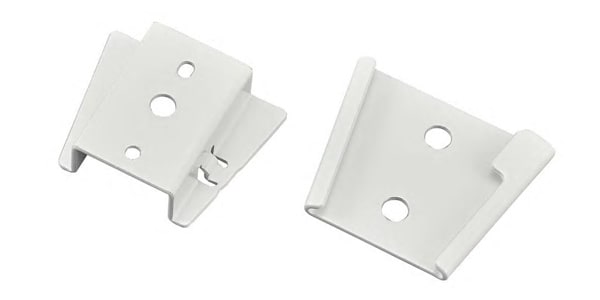

■ Accessories: Bundled items Mounting bracket x2, bracket base x2, safety wire x1, terminal cover x2, body mounting screws x2, port cover x1
■ One piece
■ Options: WMB-L1W, VCB-L1B, VCSB-L1W, HCB-L1B, ST-L1W
