CLASSIC PRO / AD-242

PAシステム講座虎の巻！PA・システム講座

Variations

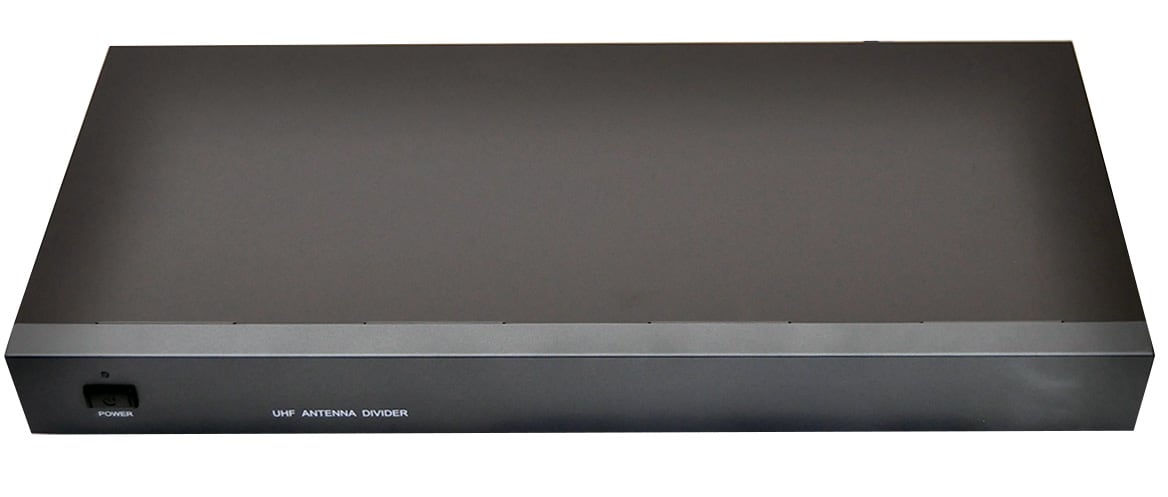

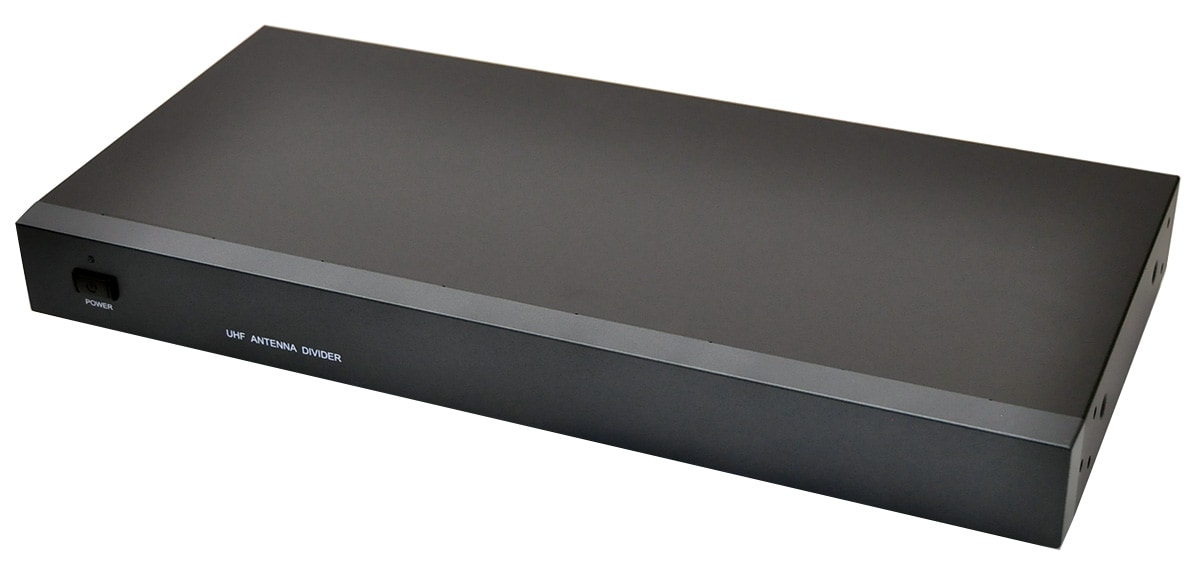

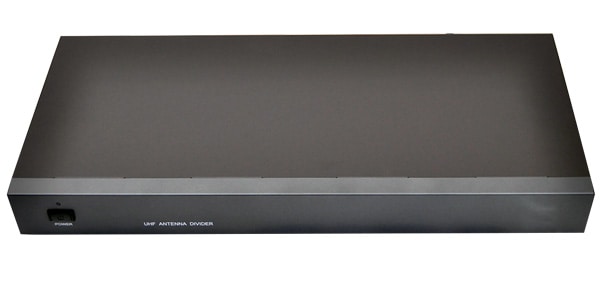

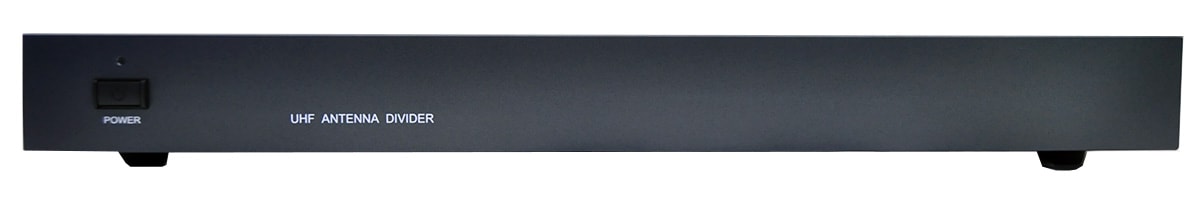

This antenna mixer/distributor for the CLASSIC PRO wireless system can distribute signals received from two antennas to four receivers.

■Wireless Splitter
■Impedance: 50Ω
■Power Supply: DC12V
■Booster Supply Output: DC12V (120mA)
■Frequency Range: 600-950MHz

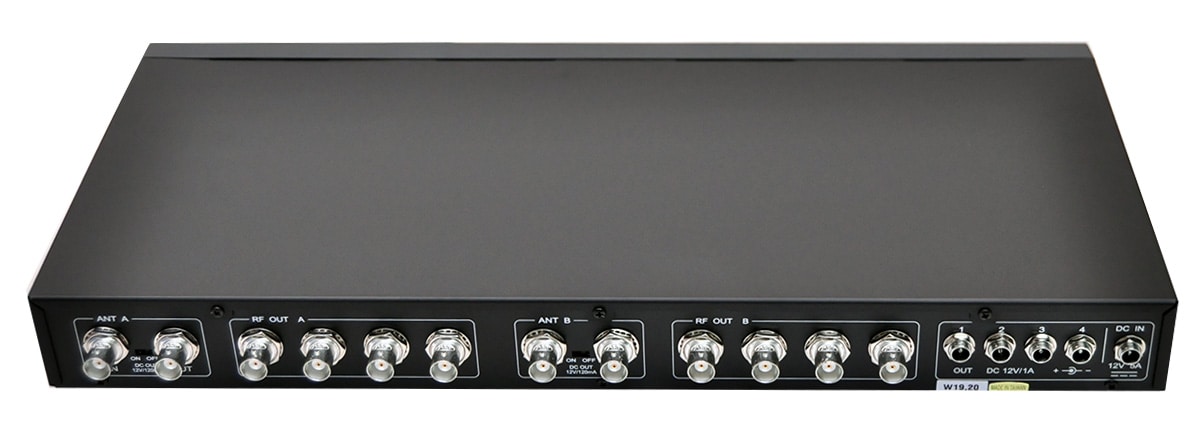

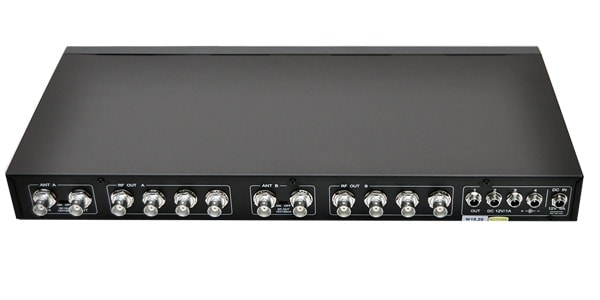

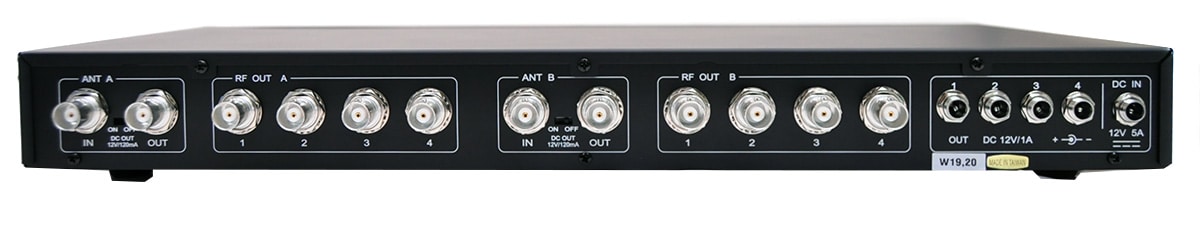

■Circuit Configuration: 1 in, 4 out, 1 cascade

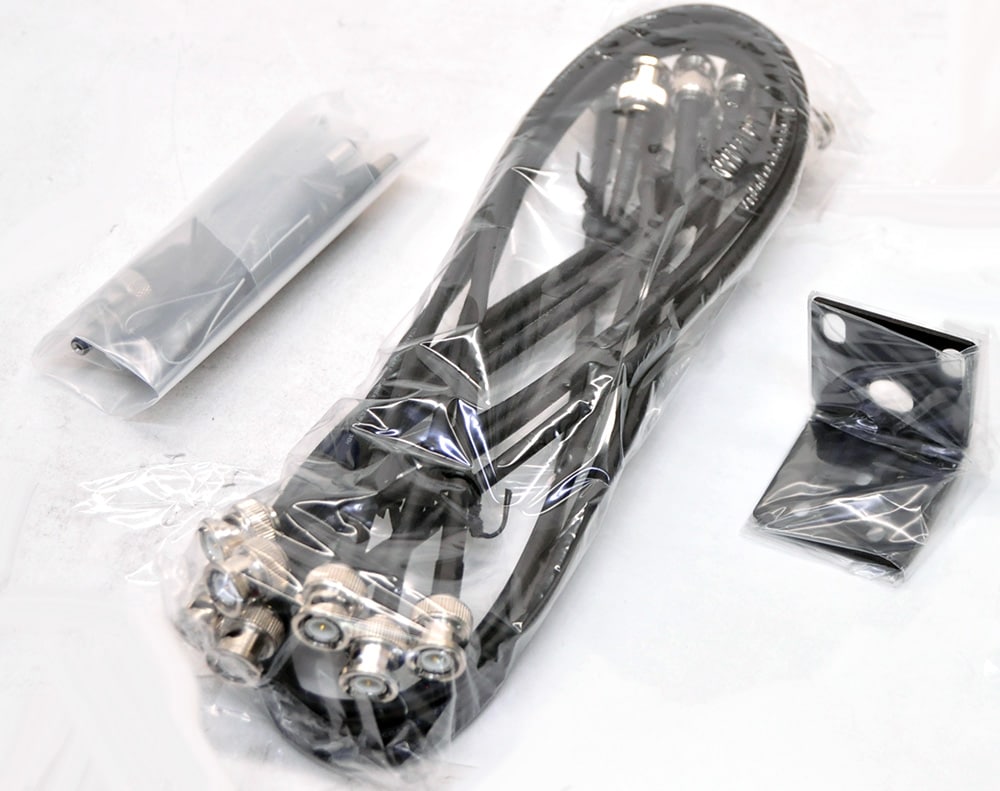

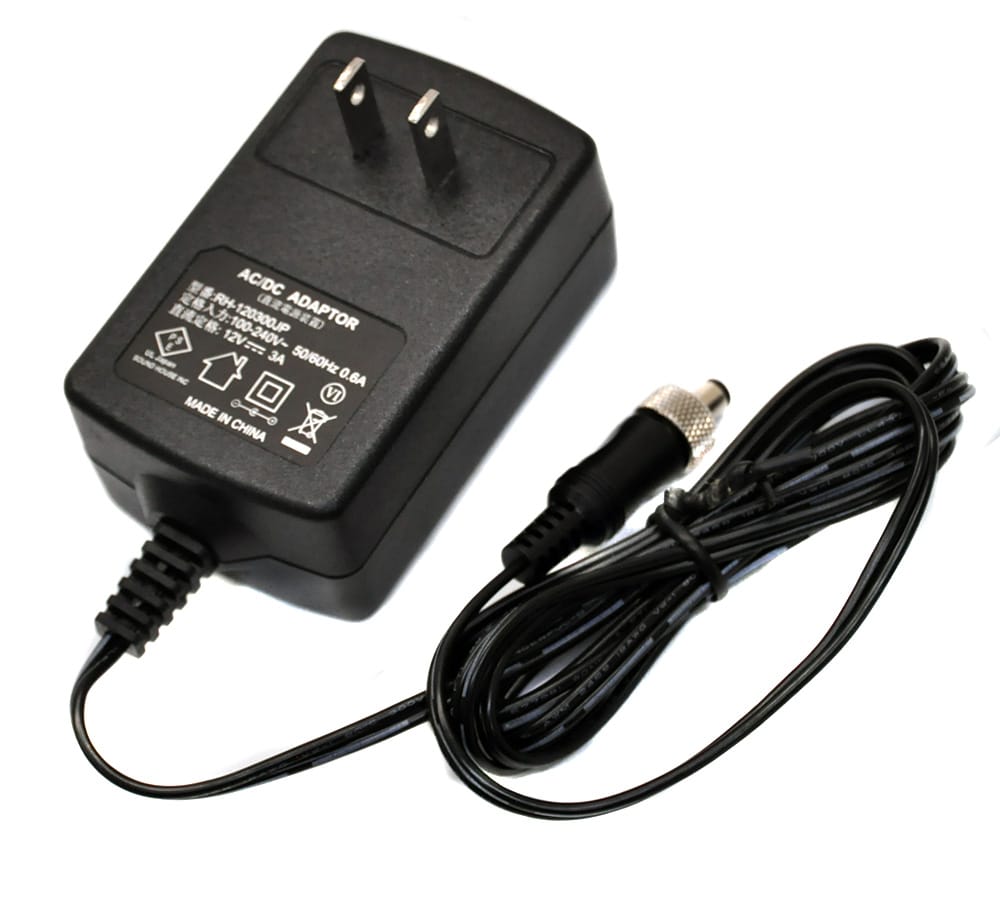

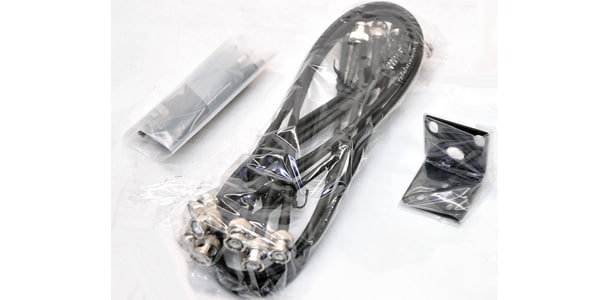

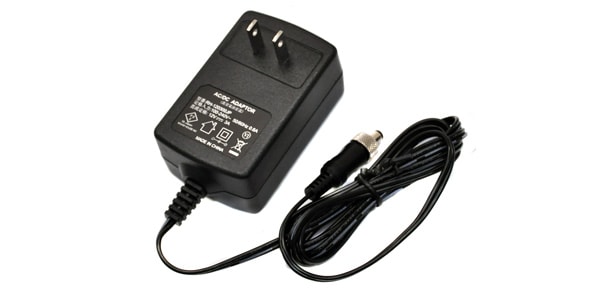

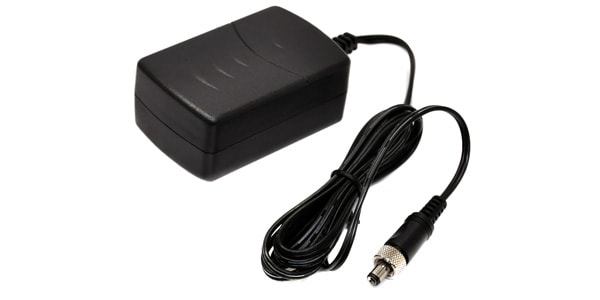

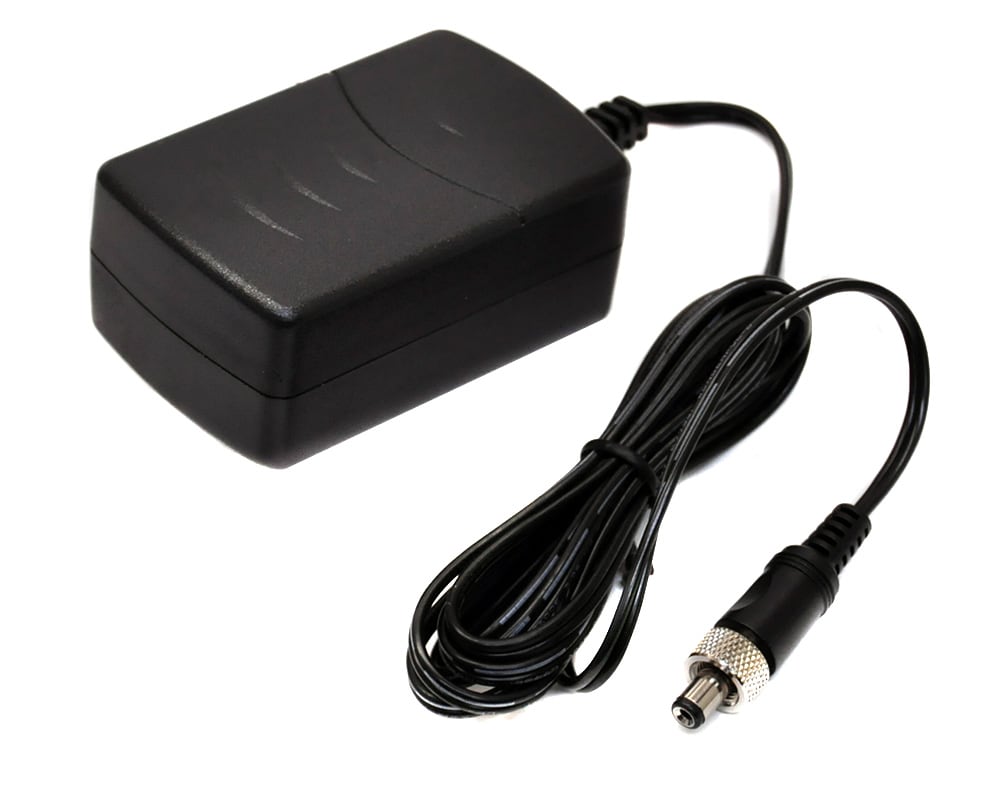

■Accessories: Antenna Connection Cable (BNC, 50Ω, 50cm) x 8, Power Supply Cable (30cm) x 4, Power Adapter, Rack Mounting Bracket
■Dimensions: 420 x 180 x 44

商品レビューProduct Review

総合評価Avg. Rating：(3.5)
レビュー数Reviews：4

5		1件
4		2件
3		0件
2		0件
1		1件

2023/09/19

問題なく使えます

投稿者名Reviewed by：Ｈ．Ｋ【大阪府】

メーカー的にトラブルが多いので心配でしたが、問題無く使えました。
他の方のレビューにも有った電源部アダプターのコネクターですが、改善されたようで、抜け防止も付いていて安心して使えました。
出来れば電源アダプター使わずにコンセントに直で使用出来れば有難いと思いました。

レビューIDReview ID：143288

シェアするShare this review

2011/02/13

デュアルチューナー　CWR802　と併せて使用

投稿者名Reviewed by：TAKA 【大阪府】

デュアルチューナー　CWR802　が発売されたのを機に、ブースターアンテナ　CWA9B と併せて、システム一式で購入しました。
このディバイダの電源から、CWR802×2台に電源を供給、また、当然ながらブースターアンテナにも電源を供給できますので、一式の電源ケーブルが1本で済みます。
ディバイダのBNC出力が２系統（４口）残っているので、A帯の他社チューナーにもアンテナ出力が分配できるようです。
（B帯は、このシステムの設計上、この４波のみの使用となります）
前のレビューの方も書いているように、チューナーへのＤＣ電源の分配ケーブルが簡単に抜けてしまうので、対策が必要です。

レビューIDReview ID：21883

シェアするShare this review

2011/01/05

とってもいいですよ

投稿者名Reviewed by：hiro 【福岡県】

他社製品（A社3000シリーズ）とともに運用しています。
アンテナ用電源が重畳されていない機種ですが
ブースターアンテナが使えるようになりとてもありがたいです。
現在全く問題なく運用できています。
電源がACアダプターの仕様ですが、
固定フックがなく、ラックマウント時にちょっと不便です。
本体ネジに圧着端子を共留めして、インシュロックで結んでいます。
その点だけ-1です。

レビューIDReview ID：20916

シェアするShare this review

2025/12/10

全く使い物にならず困っています

投稿者名Reviewed by：まるちゃん【東京都】

タイトルの通りです
CW802R 3台に分配しているが、RF信号が減衰しすぎて使い物にならない
CW802Rにアンテナを直付けするとRFインジケーターが5つ出ているのに、この分配器で分配するとRFインジケータが2か3ぐらいまで落ちてしまう
一度、サポートに問い合わせて点検してもらおうと思ったら、パッシブなので減衰するのは普通だということだった
サポートの提案でCPABというブースターを購入してアンテナと本機の間に入れたが、相変わらずRFインジケータは2か3ぐらいしか出ない
ブースターのLEDも点灯しているので、ブースターが正常であれば、信号が強くなっているのだと思うが、全く変わらない
実際に10m以内の距離でも通信が何度も途切れて使い物にならない
結局、今はアンテナをチューナーに直付けにしており、本機はお蔵入りとなってしまった

レビューIDReview ID：6938fa0fdf5e85007b000025

シェアするShare this review

2025/12/11

CWAD4 は、電源供給機能を備えたアンテナ混合・分配機になります。ワイヤレスマイクは、アンテナを
BNCケーブルで延長した時点で信号の減衰（損失）が発生いたします。CPAB は、BNC
ケーブルによる延長・分配で減衰した信号を補うためのものであり、直付け状態より信号の強度を高めるものではありません。今回、受信機にアンテナを直付けした状態よりも、CWAD4を経由した際に通信が途切れるとのことですので、CWAD4をお預かりのうえ確認させていただきます。既に弊社サポートより連絡差し上げておりますので、お手数をおかけいたしますが、商品をご送付くださいますようお願い申し上げます。
