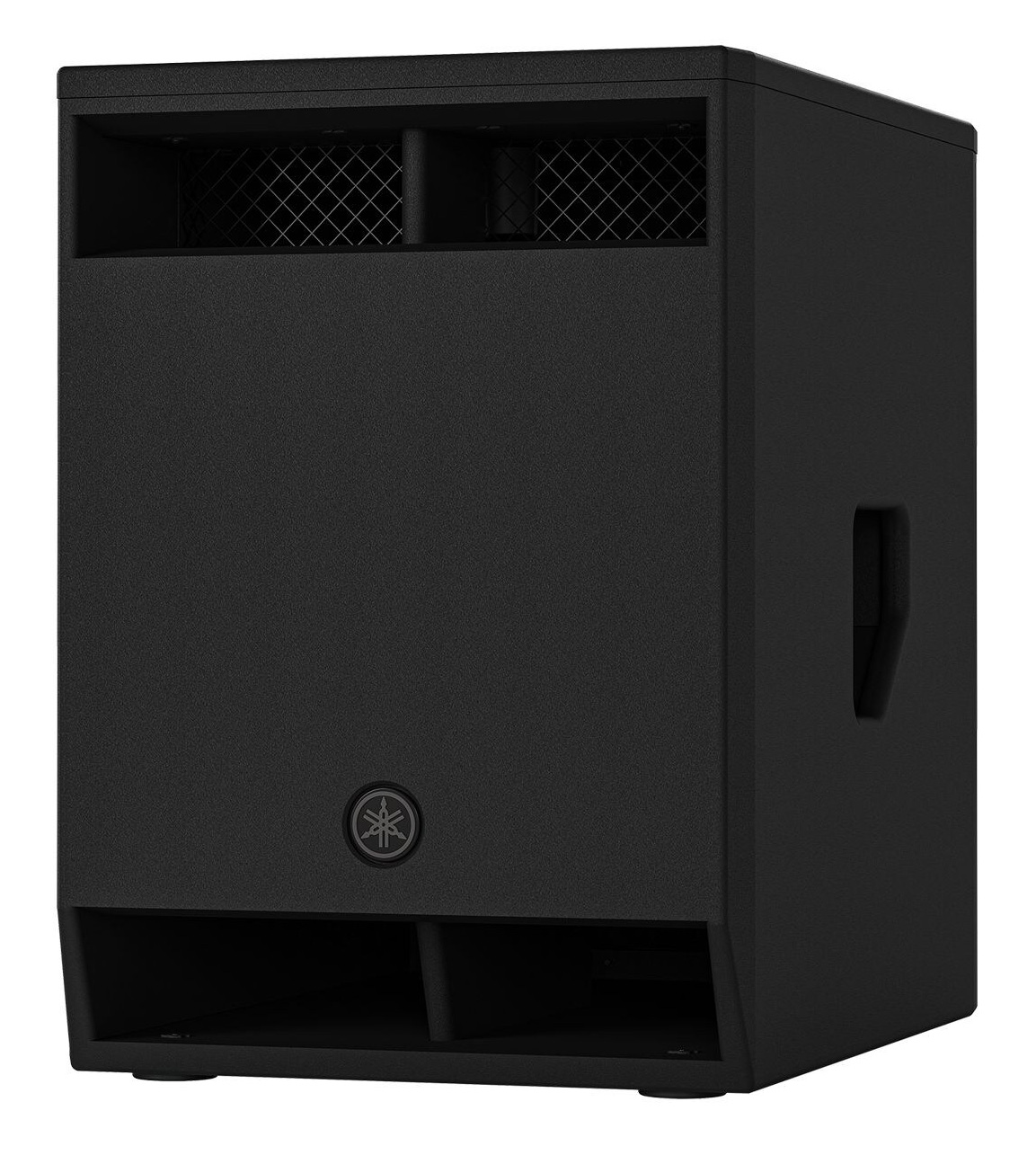

YAMAHA / DXS12mk3

Variations

The DXS mk3 series subwoofers represent a significant evolution from their acclaimed predecessors in terms of performance, flexibility, and reliability. From the easy-to-handle yet highly durable cabinet design to the high-performance DSP functions that truly shine in practical settings, everything has been meticulously refined.

Sound Changes Everything

観客を熱狂の渦へと巻き込み、DJとしてのキャリアを一気に押し上げる没入感あふれるプレイ。あるいは、バンドの未来を決定づけるほどのインパクトを放つ、圧巻のライブパフォーマンス。記憶に残る―時には人生さえ変えてしまうようなステージを実現するためには、無数の要素、そして時に運さえも絡んできます。コントロールできるものもあれば、そうでないものもある。しかし、ベースサウンドに関しては、もはや運に委ねる必要はありません。

DXS mk3シリーズ・サブウーファーは、定評ある前世代モデルから、パフォーマンス、柔軟性、信頼性のすべてを大きく進化。取り回しに優れ、なおかつ高い耐久性を誇るキャビネット設計から、実践的な現場で真価を発揮する高性能DSP機能に至るまで、すべてが緻密に磨き上げられています。その結果、DXS mk3は、圧倒的なパワーと驚くほどの精度で低域を描き出し、ここ一番の瞬間においても、あなたのボトムエンドが期待に応えられるかどうかを疑う必要はありません。必要なとき、確実に応える―DXS mk3は、あなたのパフォーマンスを揺るぎないものへと導きます。

どこまでもリニアな超低域を実現するアコースティックデザイン
1. ヤマハ内製のロングエクスカージョン＆高耐久スピーカーユニット
2. パワフル＆クリアな超低域を生み出す理想的なバンドパス構造
3. 音響性能に優れたプライウッドキャビネット＋高耐久なポリウレア塗装
パフォーマンスの可能性を開放するパワー＆高性能DSP
1. 視認性、操作性に優れたLCDパネル＆エンコーダー
2. 高度な信号処理を実現する最先端のDSP
3. 新規開発の2500 WクラスDハイパワーアンプ
4. Bluetooth®オーディオにも対応した柔軟な入力／ルーティング機能

1 - ヤマハ内製のロングエクスカージョン＆高耐久スピーカーユニット

ヤマハ内製、サブウーファー専用設計のロングエクスカーションスピーカーユニットを搭載。18”は4”ボイスコイル, 15”, 12”は 3”ボイスコイルを採用し、高耐久性を確保しています。
2 - パワフル＆クリアな超低域を生み出す理想的なバンドパス構造

理想的なバンドパス構造を採用し、高出力下でも不要なノイズを大幅に低減。また、大径ポートと開口率が極めて高いグリルの組み合わせで風切り音も排除。パワフルでクリアかつディープな超低域再生を可能にしました。
3 - 音響性能に優れたプライウッドキャビネット＋高耐久なポリウレア塗装

プライウッドのエンクロージャーの外装には、堅牢で対傷性に優れる特殊加工塗装のポリウレアコーティングを採用。移動や設置、撤去など使用時の衝撃から筐体をしっかりと守ります。
4 - 視認性、操作性に優れたLCDパネル＆エンコーダー

背面にLCDパネル搭載を搭載。プリセットの読み込み、PEQによる精確な調整、ディレイ、ルーティングなどのパラメーターを簡単に操作することができます。また最大8つまでのユーザープリセットに任意の設定を保存したり、DXR mk3シリーズと組み合わせて使用するために最適化された専用のファクトリープリセットをリコールすることも可能です。
5 - 高度な信号処理を実現する最先端のDSP

内部処理96 kHzのDSPプロセッサを搭載し、DXS mk3シリーズの高い出力性能、クリアな音質を低遅延で実現。低域の再生能力を更に拡張する「XTENDED LF」モードにも対応しています。
6 - 新規開発の2500 WクラスDハイパワーアンプ

新規開発の高効率な2500 WクラスDハイパワーアンプを搭載。新設計の優れた供給能力を誇る高効率スイッチング電源により、スムースかつ安定した動作を実現ししています。

ユーザーのワークフローを高効率化する先進の機能

D-XSUB プロセッシング

「D-XSUB」は用途に応じてサブウーファーの特性を変えることが可能なDSPプリセットです。NORMALモードの提供する推奨の低域バランスに対し、XTENDED LFモードはより低い低域まで再生周波数を伸ばした設定で、クラシックやオーケストラの様な再生周波数帯域の広いアコースティックなジャンルでも量感のある低域を再現します。
カーディオイド（単一指向性）モード

低周波数には指向性が無いため、客席側だけでなくステージ側にも同等の音圧が出力されます。DXS mk3シリーズは2台以上で、カーディオイド（単一指向性）モード機能が使用可能です。カーディオドモードは効果的な低域コントロールにより、ステージ側の音圧を下げることでモニター環境を向上させ、一方で客席側では音圧を効率的に増大させることができます。
コントロールアプリ「D-Remote」

「D-Remote」は、iOS/Androidデバイスを使用してDXR/DXS mk3のリモートコントロールができる専用アプリケーションです。

接続はBluetooth®経由で、レベル、ディレイ、EQ、X-Over、FBS、Ducker、アイデンティファイ、パネルロック、シーンのSave/Recallなどの全パラメータを制御できます。加えてパワーアンプのリミッティングや温度などの状態、DSPのエラーアラートもリアルタイムでモニター可能。接続は最大10台のDXR/DXS mk3と同時に行え、グルーピングしてレベルやミュートの一括操作にも対応しています。

デュアルポールソケット

DXS/CXS mk3シリーズは市販品の35 ｍｍ径またはM20ネジのスピーカーポールの両方に対応したポールソケットを装備、高い利便性を提供します。
オプション多機能スピーカーカバー

オプションのスピーカーカバーも全モデル分ラインナップ。運搬時や保管時の傷やほこり、また屋外使用時の急な天候の変化による不慮の事故からスピーカーを保護します。
オプションキャスターキット＆ 2ウェイハンドル

DXS/CXS mk3シリーズは全モデルにオプションキャスターが装着可能。ラジアルボールベアリングを内蔵し、パフォーマンス中にもビリつくことはありません。また、ハンドルは運搬・設置の両方に対応した2ウェイハンドルを採用し、どちらのシーンでも作業の快適性を確保しています。

Systems

Mobile DJing
Band Performance
Band Performance Mid-size
Band Performance with Cardioid Mode

		DXS18 mk3	DXS15 mk3	DXS12 mk3
主な仕様
形式		バンドパス型パワードサブウーファー	バンドパス型パワードサブウーファー	バンドパス型パワードサブウーファー
再生周波数帯域（-10dB）		32 Hz - 120 Hz	35 Hz - 140 Hz	38 Hz - 140 Hz
最大出力音圧レベル (1m)		134 dB SPL	133 dB SPL	132 dB SPL
コンポーネント	LF	18インチ・コーン, 4インチ・ボイスコイル	15インチ・コーン, 3インチ・ボイスコイル	12インチ・コーン, 3インチ・ボイスコイル
アンプ駆動方式		Class-D	Class-D	Class-D
許容入力	PEAK	2500 W *1	2500 W *1	2500 W *1
定格出力	RMS	1250 W *2	1250 W *2	1250 W *2
冷却方式		空冷ファン, 5段階スピード	空冷ファン, 5段階スピード	空冷ファン, 5段階スピード
消費電力		130 W（1/8出力時）, 40 W（アイドル時）	130 W（1/8出力時）, 40 W（アイドル時）	130 W（1/8出力時）, 40 W（アイドル時）
電源電圧		100 V - 240 V 50/60 Hz	100 V - 240 V 50/60 Hz	100 V - 240 V 50/60 Hz
AD/DAコンバーター		32 bit/96 kHz サンプリング	32 bit/96 kHz サンプリング	32 bit/96 kHz サンプリング
プロセッサー		HPF: OFF, 50 Hz - 118 Hz, 12 dB - 48 dB/オクターブ.; D-XSUB: NORMAL, XTENDED LF	HPF: OFF, 50 Hz - 118 Hz, 12 dB - 48 dB/オクターブ.; D-XSUB: NORMAL, XTENDED LF	HPF: OFF, 50 Hz - 118 Hz, 12 dB - 48 dB/オクターブ.; D-XSUB: NORMAL, XTENDED LF
入出力コネクター	アナログ入力	INPUT1 & 2: Combo x1, インピーダンス 20 kΩ (バランス) 10 kΩ (アンバランス), 最大入力レベル +24 dBu	INPUT1 & 2: Combo x1, インピーダンス 20 kΩ (バランス) 10 kΩ (アンバランス), 最大入力レベル +24 dBu	INPUT1 & 2: Combo x1, インピーダンス 20 kΩ (バランス) 10 kΩ (アンバランス), 最大入力レベル +24 dBu
入出力コネクター	アナログ出力	OUTPUT1 & 2: XLR3-32 スルー or DSP出力	OUTPUT1 & 2: XLR3-32 スルー or DSP出力	OUTPUT1 & 2: XLR3-32 スルー or DSP出力
I/Oコネクター	Bluetooth	Ver.5.0, A2DP (SBC, AAC), Class 1 *3	Ver.5.0, A2DP (SBC, AAC), Class 1 *3	Ver.5.0, A2DP (SBC, AAC), Class 1 *3
その他		D-Remote (iOS/Android アプリ)	D-Remote (iOS/Android アプリ)	D-Remote (iOS/Android アプリ)
材質		合板	合板	合板
外装色		ポリウレア塗装, 黒	ポリウレア塗装, 黒	ポリウレア塗装, 黒
ハンドル		側面 x2	側面 x2	側面 x2
ポールマウントソケット		Φ35 mm (深さ80 mm), M20 (深さ25 mm)	Φ35 mm (深さ80 mm), M20 (深さ25 mm)	Φ35 mm (深さ80 mm), M20 (深さ25 mm)
寸法	幅	563 mm	480 mm	400 mm
	高さ	683 mm	611 mm	567 mm
	奥行き	721 mm	614 mm	570 mm
質量		51.0 kg	37.0 kg	33.0 kg
オプション（別売品）		スピーカーカバー: SPCVR-DXS183, キャスター: SPW-1	スピーカーカバー: SPCVR-DXS153, キャスター: SPW-1	スピーカーカバー: SPCVR-DXS123, キャスター: SPW-1

*1: 各アンプのピーク出力の合計値。プロテクション無し、最小インピーダンスでのピーク電圧値による測定値。

*2: プロテクション無し、最小インピーダンスでの実効値電圧による測定値。

*3: Bluetooth®によるオーディオストリーミングに対応

■ Powered Subwoofer

■ Frequency Response: 38 Hz - 140 Hz (-10dB)

■ Maximum Output Sound Pressure Level (1m): 132 dB SPL

■ Components: 12-inch cone, 3-inch voice coil

■ Amplifier Drive System: Class-D

■ Amplifier Output Wattage: 1250 W (RMS) 2500 W (PEAK)

■ Cooling System: Air-cooled fan, 5-speed

■ Power Consumption: 130 W (1/8 output), 40 W (idle)

■ Power Supply Voltage: 100 V - 240 V 50/60 Hz

■ Input Terminals: INPUT1 & 2: Combo x1, Impedance 20 kΩ (balanced) 10 kΩ (unbalanced), Maximum Input Level +24 dBu

■ Output Terminals: OUTPUT1 & 2: XLR3-32 through or DSP output

■ Bluetooth: Ver. 5.0, A2DP (SBC, AAC, Class 1

■Dimensions: W400 x H567 x D570 mm

■Weight: 33.0 kg

■Pole Socket: Φ35 mm (depth 80 mm), M20 (depth 25 mm)
