CLASSIC PRO / PA10/4SET7

Variations

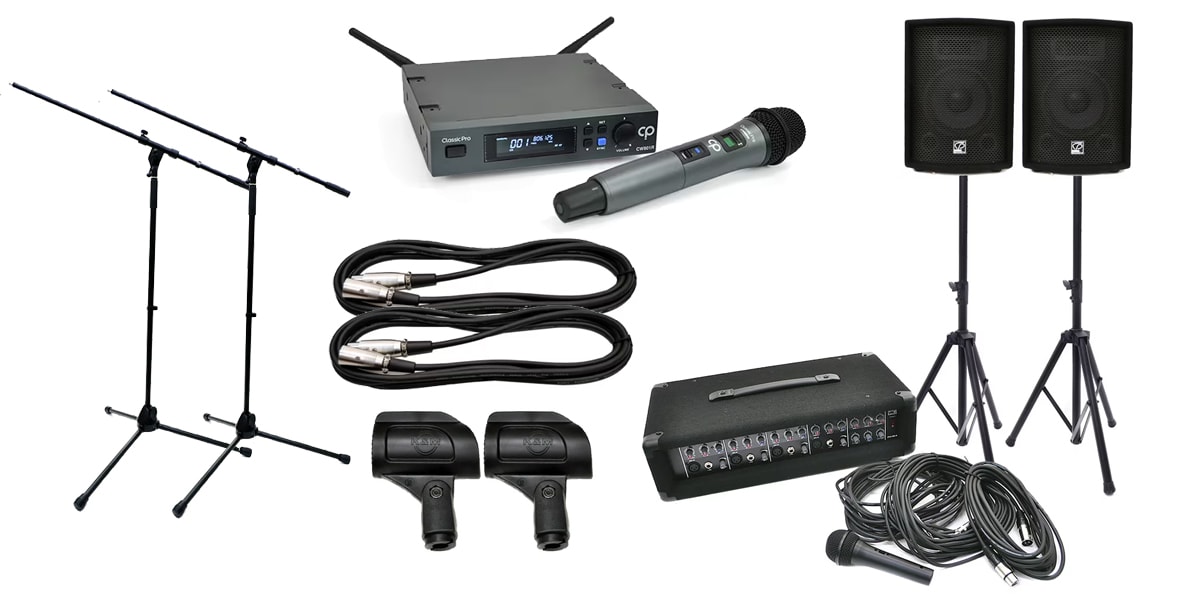

The PA10/4 is a great value, simple PA system that includes a 4-channel powered mixer, 10-inch speakers, speaker stands, and microphones. It's easy to set up, making it perfect for beginners. It's recommended for small-scale situations such as mini-concerts in classrooms, karaoke and acoustic events, and street performances. The estimated capacity (indoors) is around 50 people. This set also includes a wireless microphone and microphone stand.

■CLASSIC PRO / PA10/4 x1 Simple PA System

■CLASSIC PRO / MSB/BLACK x2 Boom Microphone Stands

■CLASSIC PRO / MIX030 x2 Microphone Cables (3m)

■CLASSIC PRO / CWS802M x1 Handheld Wireless Microphone Set

■K&M / 85070 x2 Microphone Holders

PA System

■4-channel Powered Mixer

Mono Specification

Output: 75W x2

Dimensions: W47.5 x H12 x D26 cm

Weight: 9.1 kg

■10-inch 2-Way Speakers x2, 4Ω

Input Power: 150W

Dimensions: W36.5 x H52 x D30 cm

Weight: 14.5 kg (per speaker)

■Speaker Stands x2 (35mm diameter)

Height: 81.8?124.8 cm

■ Speaker Cables x 2

Cable Length: 10 m

■ Microphone (with switch) x 1

■ Microphone Cable x 1

Cable Length: 6 m

■ Built-in Digital Delay

*Microphone stand and holder sold separately

■ CD/TAPE Input Terminal

An RCA pin input is equipped on the rear panel, allowing you to play your own audio sources.

■Audience Size: Approximately 40-50 people indoors

■Boom Microphone Stand

■Dimensions: Height 900-1,600mm

■Boom Length: 825mm

■Dimensions when legs are extended: φ700mm

■Weight: 2.4kg

■Screw Diameter: 3/8 inch (AKG standard) → 5/8 inch (SHURE standard) conversion adapter included

■Type: Microphone Cable

■Plug Shape: XLR (Male) - XLR (Female)

■Length: 3m

■Color: Black

■Band Frequency: 800MHz

■Number of Receiving Channels: 2ch

■Number of Simultaneous Uses: 6 channels

■Antenna System: Diversity

■Antenna Input: 50Ω

■Audio Output Connector: Phone, XLR

■Range: Approximately 90m (Note: Radio wave range varies depending on radio wave conditions, presence of reflection and interference, and transmission power.)

■Power Supply: Receiver: DC12V (supplied by the included adapter), Handheld Microphone: DC3V (2 x 1.5V AA batteries)

■Dimensions: Receiver: 400 x 42 x 183mm, Handheld Microphone: 54φ x 260mm

■Weight: Receiver: 1740g, Handheld Microphone: 234g

■Accessories: Antenna x2, Power adapter, Rack ear x2, Cable included (XLR female-to-phone) x2

■Remarks:

・Select one channel from the 30 channels in the B band. Up to 3 sets (6 channels) can be used within the same area.

・Maximum range: Approximately 90m (Note: Radio wave range varies depending on radio wave conditions, presence of reflection and interference, and transmission power.)

・The microphone is equipped with a dynamic capsule suitable for vocals.

・The channel sync button is also placed in an easily visible location. Muting is easy with the switch on the unit.

? The receiver's LCD screen now displays text more clearly, making it even easier to read. (VA LCD equipped)

◆Receiver CW802R

Receiving frequency: UHF 806.125-809.750MHz

Case: 19-inch EIA standard rack mount compatible (metal casing)

Transmission method: PLL frequency synthesizer method

S/N ratio: >100dB

Spurious response: 70dB (minimum)

Receiving sensitivity: 52dB

AF response: 80Hz-18kHz

THD: <1% (at 1kHz)

Dynamic range: >100dB

Tone signal: 32.768kHz

Audio output: Balanced XLR, unbalanced phone

Power supply: DC12V, Current consumption: 520±10mA

◆Handheld transmitter (CW800M x 2)

Transmission frequency: UHF 806.125?809.750 MHz

Channel Setting: SYNC

Display: LCD display shows channel and battery level

RF Output: 10mW (Max)

Frequency Stability: ±0.005%

Spurious Radiation: >60dB

Gain: 0dB, -10dB, -20dB

Battery: DC 3V (2 x 1.5V AA batteries), Current Consumption: 120±10mA

〈K&M / 85070〉

■Microphone Holder

■Compatible Diameter: 34-40mm

■Microphone holder for large wireless microphones

■Mountable on microphone stands with 5/8-inch and 3/8-inch screw diameters

*Please note that we generally do not provide replacement units during repairs/support. In case of malfunction, please return the unit to us, and we or the manufacturer will handle the issue according to our support policy.

ダイナミックマイクの接続

ダイナミックマイクは、マイクケーブルを使用して、XLRマイク入力端子に接続します。

※フォンライン入力に接続した場合、十分な音量を得ることができません。

ワイヤレスマイクの接続

受信機の出力がマイクレベルの場合はMIC/LINEスイッチをMICにしマイク入力に接続、ラインレベルの場合は、LINEに設定し、ライン入力に接続します。

ステレオ出力機器の接続

キーボードやデッキなどステレオ出力のある機器を使用するときは、チャンネル2つのライン入力へ接続します。または背面のCD/TAPE入力へ接続します。

接続機器の出力端子に合わせたケーブルをご用意ください

音量の調整

すべて接続し終えたら、各chのVOLUMEつまみでバランスを調整、MASTER つまみで全体の音量を調整します。

音質の調整

各チャンネルに、2バンド・イコライザーとエフェクトがあります。
好みに合わせて低音、高音、エフェクトの調整をしてください。

一般的なバンド編成（ストリートライブなどにおすすめ）

ダイナミックマイクは、XLRオス-XLRメスのマイクケーブルを使用して、マイク入力（XLR）に接続します。ライン入力（フォン）に接続した場合、十分な音量を得ることができません。
エレキギターやエレキベースはライン入力（フォン）に直接接続することはできません。DI（ダイレクトボックス）を経由し、マイク入力（XLR）に接続します。キーボードなどラインレベルの信号を入力する場合はライン入力端子（フォン）に接続します。L、Rのステレオ出力機器を接続する場合は、モノラル入力チャンネル2ch分を使用します。L/MONO出力がある場合は1ch分を使用します。

イベントでBGMを再生

BGMの音源（CDプレイヤーやスマホ、タブレット、PCなど）は、パワードミキサー部のリアパネルにあるCD/TAPE入力（赤白RCA）へ接続します。
EQ（イコライザー）などを使用する場合、SEND/RETURN端子（フォン）を使用し、接続します。
※PA10/4、PA12/6には、パワーアンプ増幅前の信号を出力する端子は搭載していないため、モニタースピーカーの追加・システム拡張などには対応しておりません。

接続機器の入力端子が足りない場合＆コンデンサーマイクを使用する場合

ライブやプレゼンなどマイクを複数本使いたい時に入力チャンネル数が足りない場合は、使用したい機器に合わせた入力チャンネル数のアナログミキサーを別途ご用意いただく方法があります。アナログミキサーのメイン出力（ラインレベル）からパワードミキサー部のライン入力（フォン）に接続します。（背面にあるCD/TAPE入力でも可）
パワードミキサー部には、ファンタム電源を供給する機能は搭載していないので、コンデンサーマイクを使用する場合は別途ファンタムパワーサプライ（CLASSIC PRO/CP48Vなど）をご用意ください。ファンタムパワーサプライの出力からXLRマイク入力（XLR）に接続します。

簡易PA比較表

メーカー	CLASSIC PRO	CLASSIC PRO	CLASSIC PRO	JBL	SAMSON	BEHRINGER	BEHRINGER	BEHRINGER	BEHRINGER	YAMAHA	YAMAHA
商品名	PAeZII	PA10/4	PA12/6	EON 208P	Expedition XP300B	EPS500MP3	PPA500BT	PPA2000BT	PPA200	STAGEPAS 600BT	STAGEPAS 400BT
タイプ	セパレート	セパレート	セパレート	一体型	一体型	セパレート	一体型	一体型	一体型	セパレート	セパレート
拡大画像
出力W数	180W＋180W （4Ω、クリッピング前の最大出力）	75W×2	75W×2	150W×2	150W×2(最大)	250W×2(最大)	250W×2(最大)	1000WX2(最大)	ステレオ出力 100W+100W(4Ω)	340W ×2(最大)	200W×2(最大)
ユニット径	10”(低域) 1”(高域)	10"	12"	8”(低域) 1”(高域)	6”(低域) 1”(高域)	8”(低域) 1”(高域)	8”(低域) 1”(高域)	10”(低域) 1”(高域)	4”(低域)×2 1”(高域)	10”(低域) 1.4”(高域)	8”(低域) 1”(高域)
入力端子
入力ch数	10	4	6	8	6	8	6	8	5	10	8
モノラル入力	4	4	6	4	2	4	2	4	3	4	4
ステレオ入力	3	1	1	2	2	2	2	2	1	3	2
出力端子		-	-			-	-
スピーカー出力端子
エフェクト	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
Bluetooh音楽再生	〇	×	×	〇	〇	×	〇	〇	×	〇	〇
MP3プレーヤー	×	×	×	〇	×	〇	×	×	ワイヤレス入力(USB専用端子)	×	×
付属品	専用ミキサースタンド（固定台付き）スピーカーケーブル10m×2本電源ケーブル	スピーカースタンド(35mm対応)×2 スピーカーケーブル10m(フォン-フォン)×2 ダイナミックマイク(スイッチ付)×1 マイクケーブル6m(XLRメス-XLRオス)×1	スピーカースタンド(35mm対応)×2 スピーカーケーブル10m(フォン-フォン)×2 ダイナミックマイク(スイッチ付)×1 マイクケーブル6m(XLRメス-XLRオス)×1	スピーカー・ケーブル(約4.5m)×2 AKG製ダイナミック型マイクロホンマイクホルダーマイクポーチマイクロホン・ケーブル(約4m) 電源コード(2ピン)	スピーカーケーブル約3mｘ2	スピーカーケーブル(フォン-フォン約6ｍ) 電源ケーブル(約1.5m) マイクケーブル(6.1m)ｘ1 マイクバッグマイクスタンド取り付けブラケットマイクホルダー(3/8インチ、5/8インチに対応) マイク(XM1800S)ｘ1	マイク×1 マイクケーブル×1 スピーカーケーブル×2	マイク×1 マイクケーブル×1 スピーカーケーブル×2	マイク×1 マイクケーブル×1 スピーカーケーブル×2	スピーカーケーブル：6m×2	スピーカーケーブル：6m×2
マニュアル
ファンタム電源	48V(1/2ch)	×	×	48V(1/2ch)	24V	48V	48V	48V	15V	30V(ch：1～2)	30V(ch1～2)
グラフィックイコライザー	×	×	×	〇	×	×	〇	〇	〇	×	×
キャスターハンドル	×	×	×	〇	×	×	×	〇	×	×	×
スピーカーマウント	35mm	35mm	35mm	35㎜	35mm	35㎜	35㎜	35㎜	15mm(マイクスタンド)	35㎜	35㎜
重量	29.0kg (スピーカー12.3kg×2台＋ミキサー4.4kg／専用ミキサースタンドを除く)	ミキサー：9.1kg/スピーカー:14.5ｋｇ(1本)	ミキサー：9ｋｇ/スピーカー:20.1kg(1本)	16kg	10.3kg	18.8kg	20.3kg	31kg	約12kg	25.6kg(スピーカー 10.9 kg x2 + ミキサー 3.8 kg)	18.3kg
