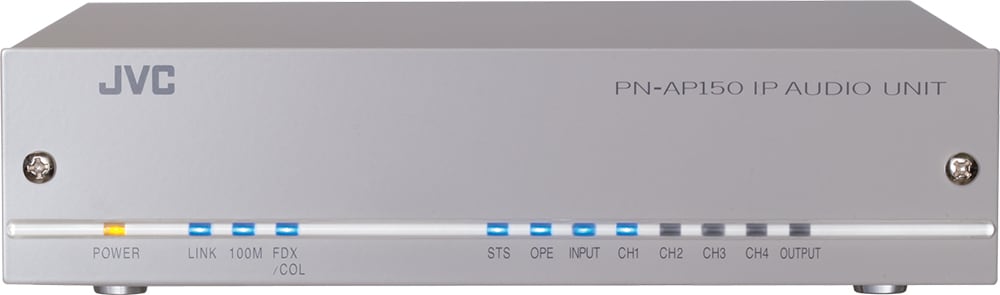

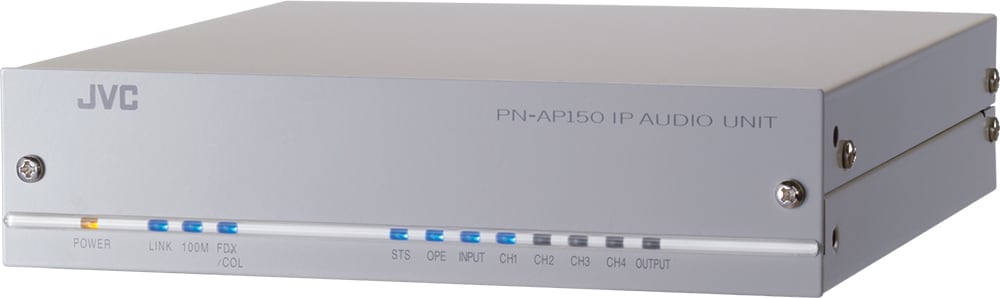

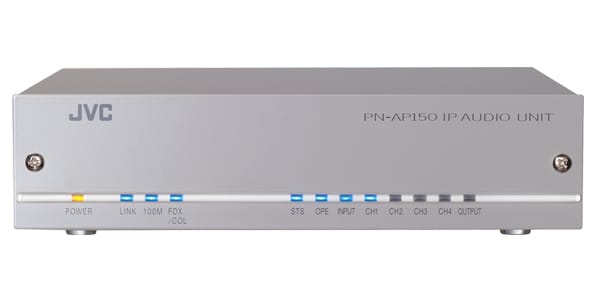

JVC ( ジェイブイシー ) / PN-AP150

IPオーディオユニットは、高品質な音声や音楽、制御信号をLAN/WAN※1を介してリアルタイムに遠隔地に伝送するシステムです。ネットワークを活用するので、省線化を図れるだけでなく、施設の増設やレイアウト変更にも柔軟に対応可

主な仕様　

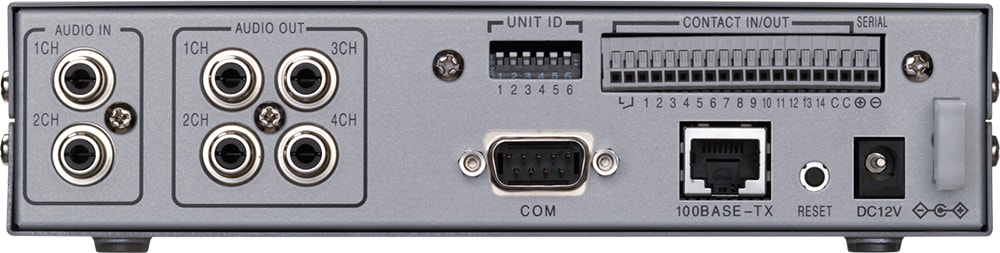

■オーディオ入力：2回路、不平衡、RCAピン、基準?10dBs（0dBs＝0.775V）入力インピーダンス：10kΩ以上
■オーディオ出力：4回路、不平衡、RCAピン、基準?10dBs（0dBs＝0.775V）
■周波数特性：20Hz ? 20kHz
■ネットワークI/F：RJ-45×1、100BASE-TX FULL-Duplex、Auto Negotiation対応
■制御端子：RS-232C ： D-sub 9pin（オス） ×1RS-485 ： プッシュターミナル2pin ×1（EM-A842D/A822Dエラーログ通信用）
■接点入力：入力ユニット時 ： 13または7、出力ユニット時 ： 1または7（無電圧メイク接点入力）　
■接点出力：入力ユニット時 ： 1または7、出力ユニット時 ： 13または7（オープンコレクタ出力、DC24V/50mA以下）　
■リレー接点出力：1系統（DC30V／30mA）　
■プロトコル：UDP、TCP、RTP、HTTP　
■音声フォーマット：サンプリング ： 48kHz/32kHz/16kHz/8kHz（モードによる）16bit、圧縮方式 ： 独自SB-ADPCMまたはL-PCM　
■電源：DC12V、0.2A（専用ACアダプター使用）　
■外形寸法：幅185mm　×　高さ44mm　×　奥行189mm（フット、端子部は含まず）　
■質量：本体1.1kg、ACアダプター0.16kg　
■付属品：ACアダプター　
■ラックマウント金具（別売）：1台の場合 ： VNA1BK10J、2台の場合 ： VNA1BK11J　
■仕上：ライトグレー焼付塗装（マンセル3Y6/0.6近似、日塗工JN-65（2017年）近似）　
■設定用パソコン動作環境（設定時のみ接続、運用時不要）　・OS：Windows XPWindows8.1Pro、Windows7 Professional、Windows Vista Business　・Webブラウザ：Internet ExplorerVer7.0/8.0/9.0/10.0/11.0　・その他ソフトウエア：JavaScriptが動作すること
