MACKIE / DLZ Creator

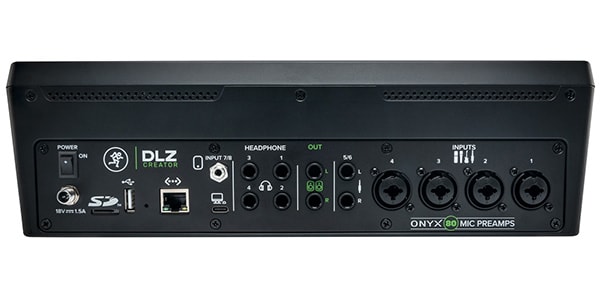

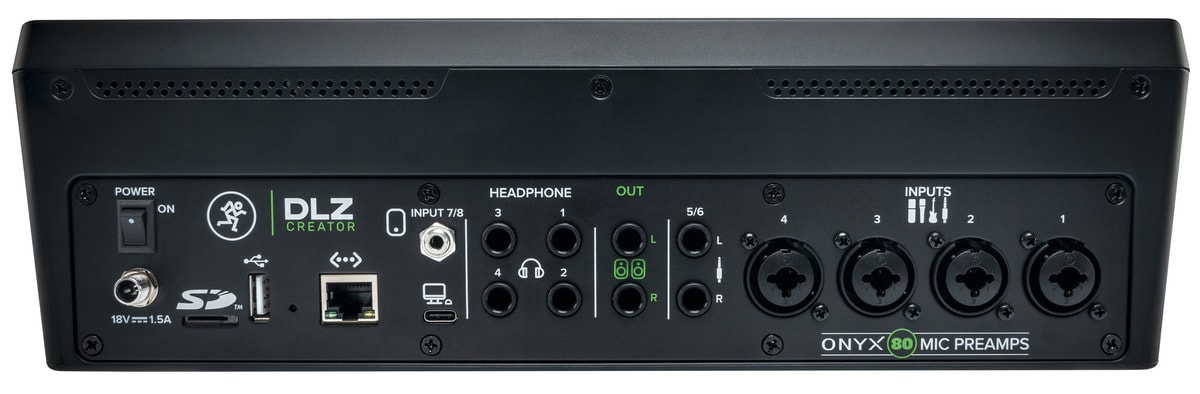

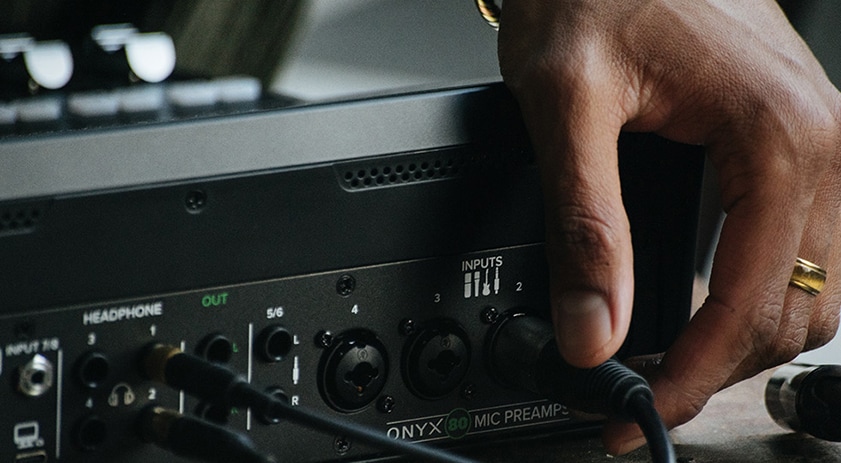

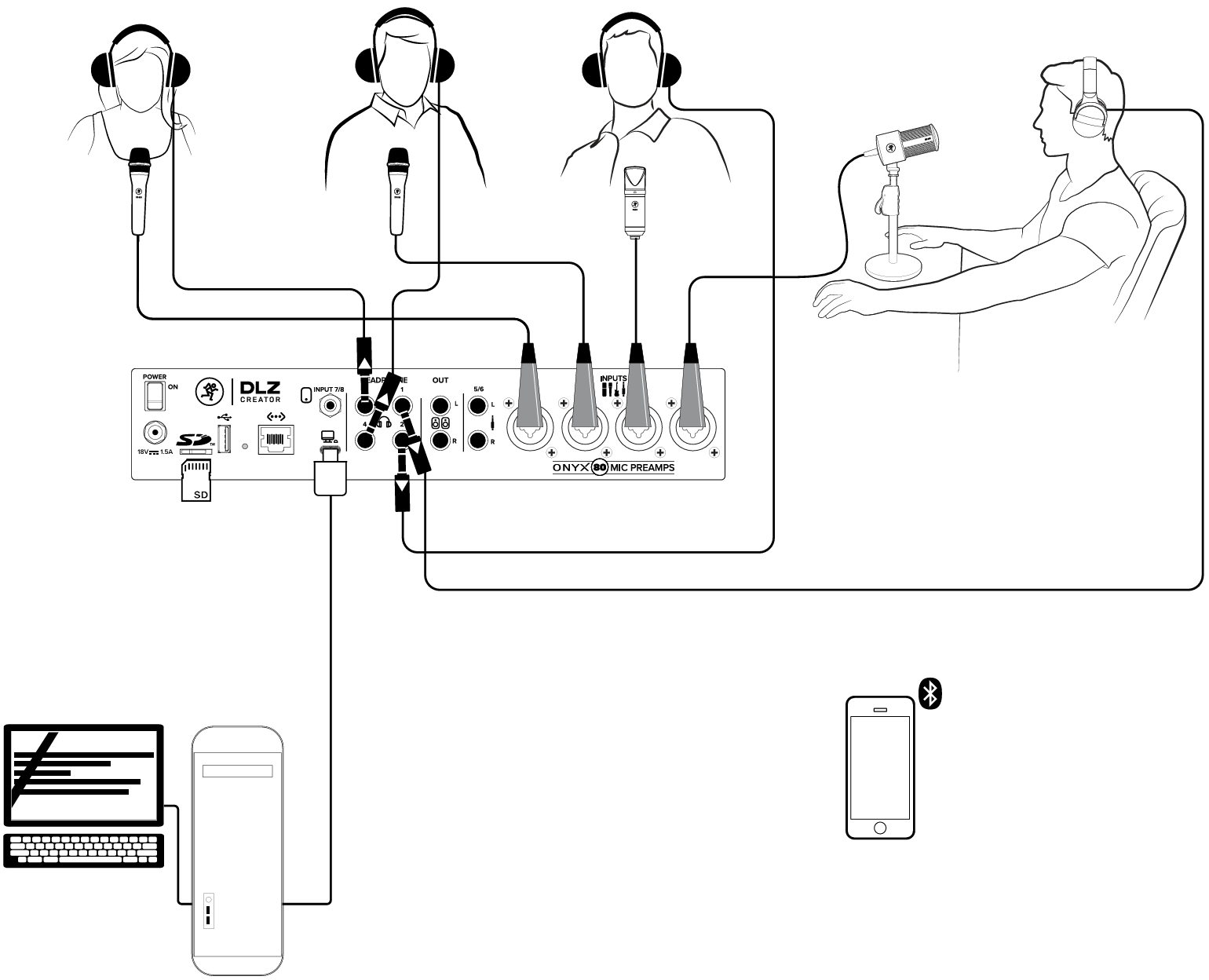

マニュアルを通して、パンクバンド、ラモーンズ（The Ramones）を愛する素晴らしい人々のグループについて話し合ってきました！彼らは頻繁に集まってポッドキャストセッションを開き、ラモーンズのすべて...彼らの曲、アルバム、バンドメンバー自身などについて議論します！バンドはもう存在しませんが、彼らの精神はこれらのポッドキャスターを通して生き続けています。彼らは同じ名前さえ使っています！ポッドキャストのホストであるジョニー・ラモーン（Johnny Ramone）は、彼の信頼できるMackie EM-99Bダイナミック放送マイクを使ってチャンネル1のXLR入力に接続されています。ジョーイ・ラモーン（Joey Ramone）は、彼のMackie EM-91Cコンデンサーマイクを使ってチャンネル2のXLR入力に接続されています。最後に、ディー・ディー・ラモーン（Dee Dee Ramone）とトミー・ラモーン（Tommy Ramone）は、彼らのMackie EM-89Dダイナミックマイクを使ってチャンネル3とチャンネル4のXLR入力に接続されています。コンデンサーマイクなので、チャンネル2に48vファンタム電源を追加することを忘れないでください！4人全員が、4つのヘッドホンジャックに接続されたステレオヘッドホンを使用しています。さらに、電話がBluetoothを介してチャンネル9/10に接続されています。ここで、彼らの仲間は他のラモーンズ愛好家からの外線を受けることができます。最後に、microSDカードが挿入されており、ポッドキャストの録音、またはUSB-Cを介してコンピューターへの録音を受け入れる準備ができています！

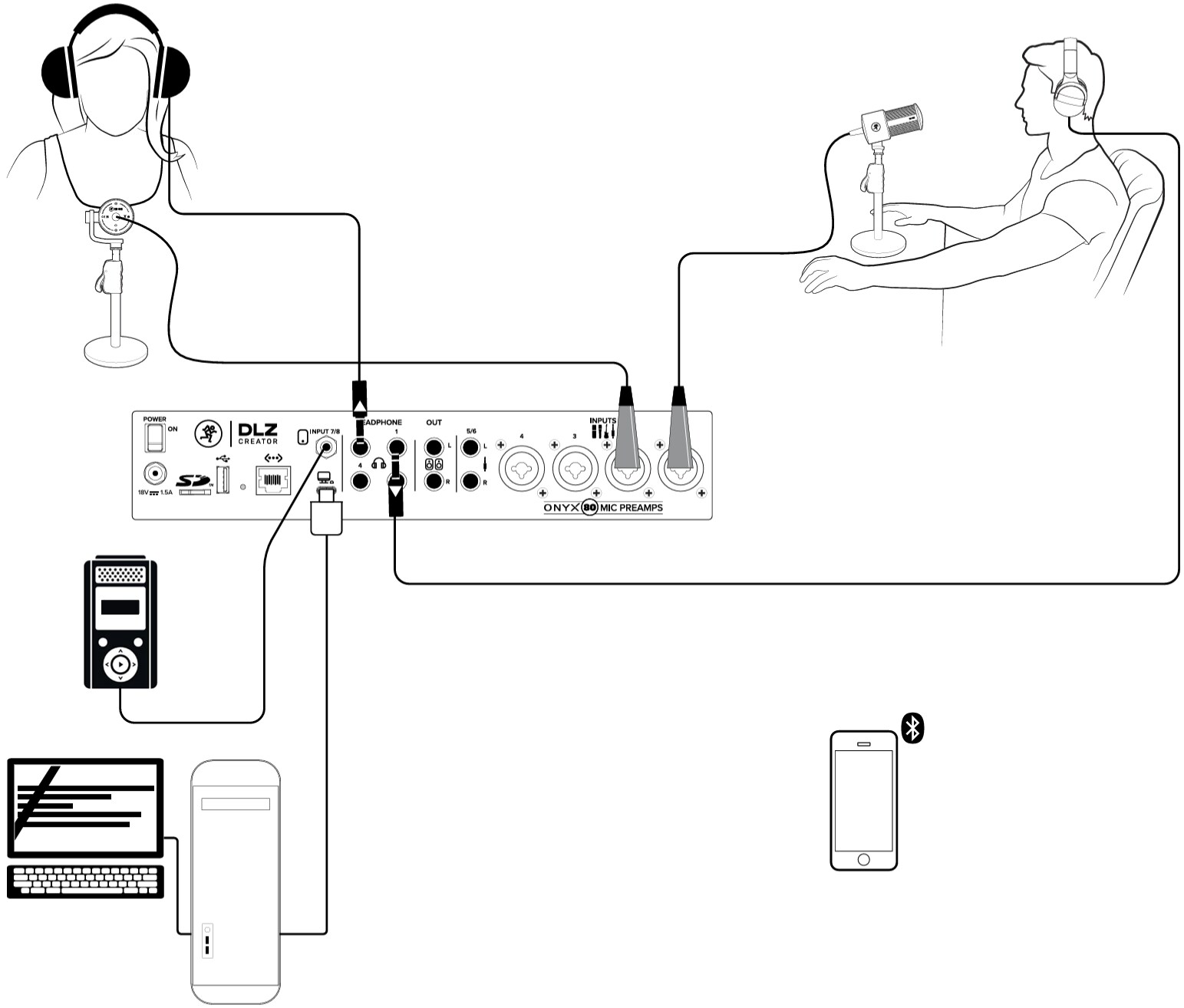

DLZ Creatorは、ストリーミング配信にも使用できます！ここでは、ホストが信頼性の高いMackie EM-99Bダイナミック放送マイクを使ってチャンネル1のXLR入力に接続されています。彼のコメンテーターも同じマイクを使用し、チャンネル2のXLR入力に接続されています。両者ともヘッドホンジャックに接続されたステレオヘッドホンを使用しています。1/8インチ・ステレオ入力 – チャンネル7/8には、ポケットプレーヤーが接続されています。これにより、ホストは、音楽、スピーチ/インタビュー、その他必要と見なすあらゆるサウンドバイトなど、配信の一部であるクリップを再生できます。さらに、電話がBluetoothを介してチャンネル9/10に接続されています。この2人が主に持ち場を守りますが、時折、外部からの電話を受けることも楽しんでいます。これはライブ配信、あるいは記録として録音するために、コンピューターがUSB-Cを介して接続されています。

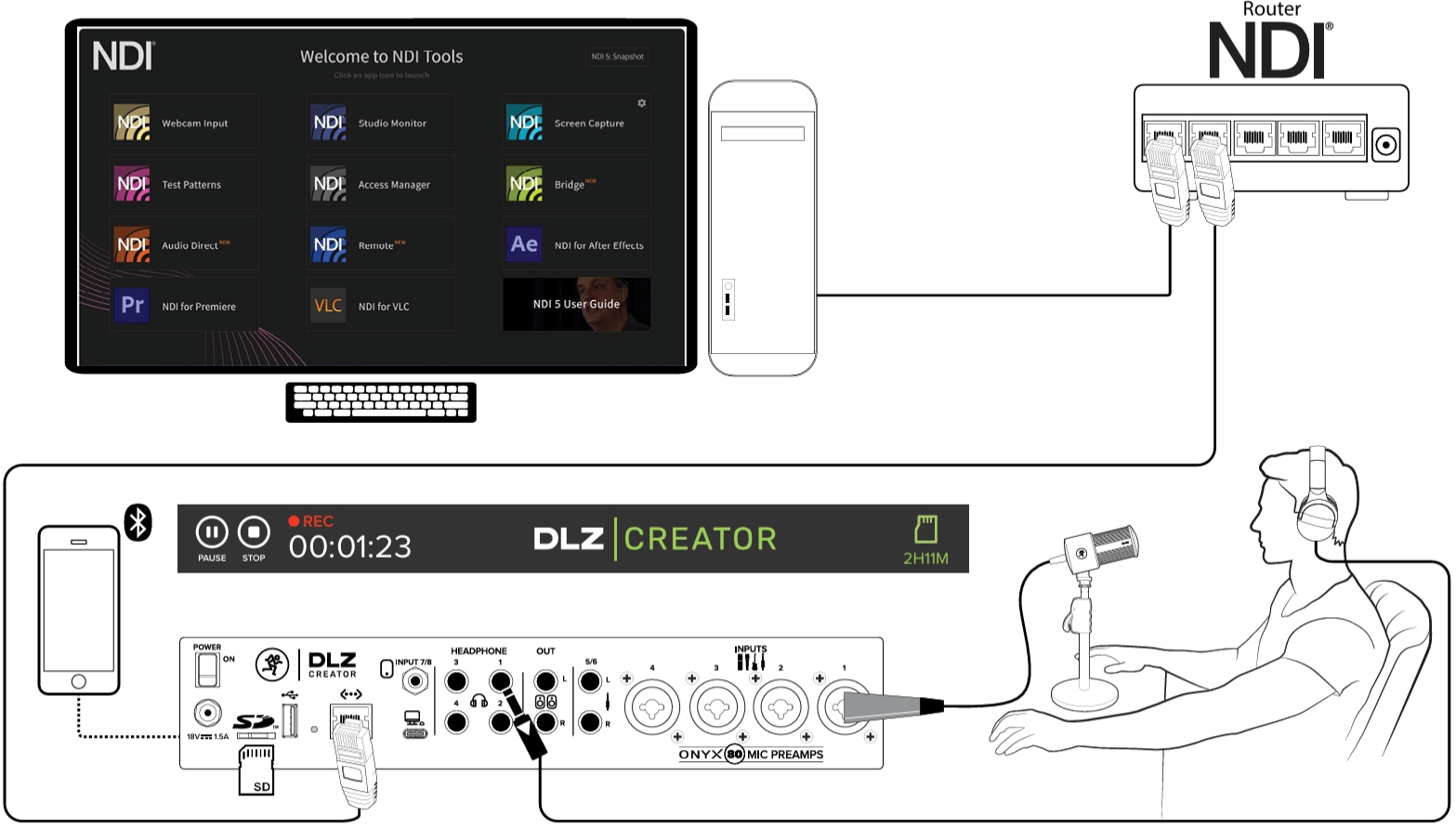

この接続図では、EthernetケーブルがDLZ Creatorをルーターに接続し、ルーターもまたコンピューターに接続されています。ここでは、音声入力がNDI（NDI Bridge、NDI Plugin、その他）を介してEthernet経由で、お好みのDAW（デジタル・オーディオ・ワークステーション）にルーティングされます（上部にある巨大なモニターには、多くのNDIツールが表示されています）。また、ホストが通話を受けるために、Bluetoothで接続された電話も特筆すべき点です。最後に、同時（in tandem）録音のためにmicroSDカードが接続されています。

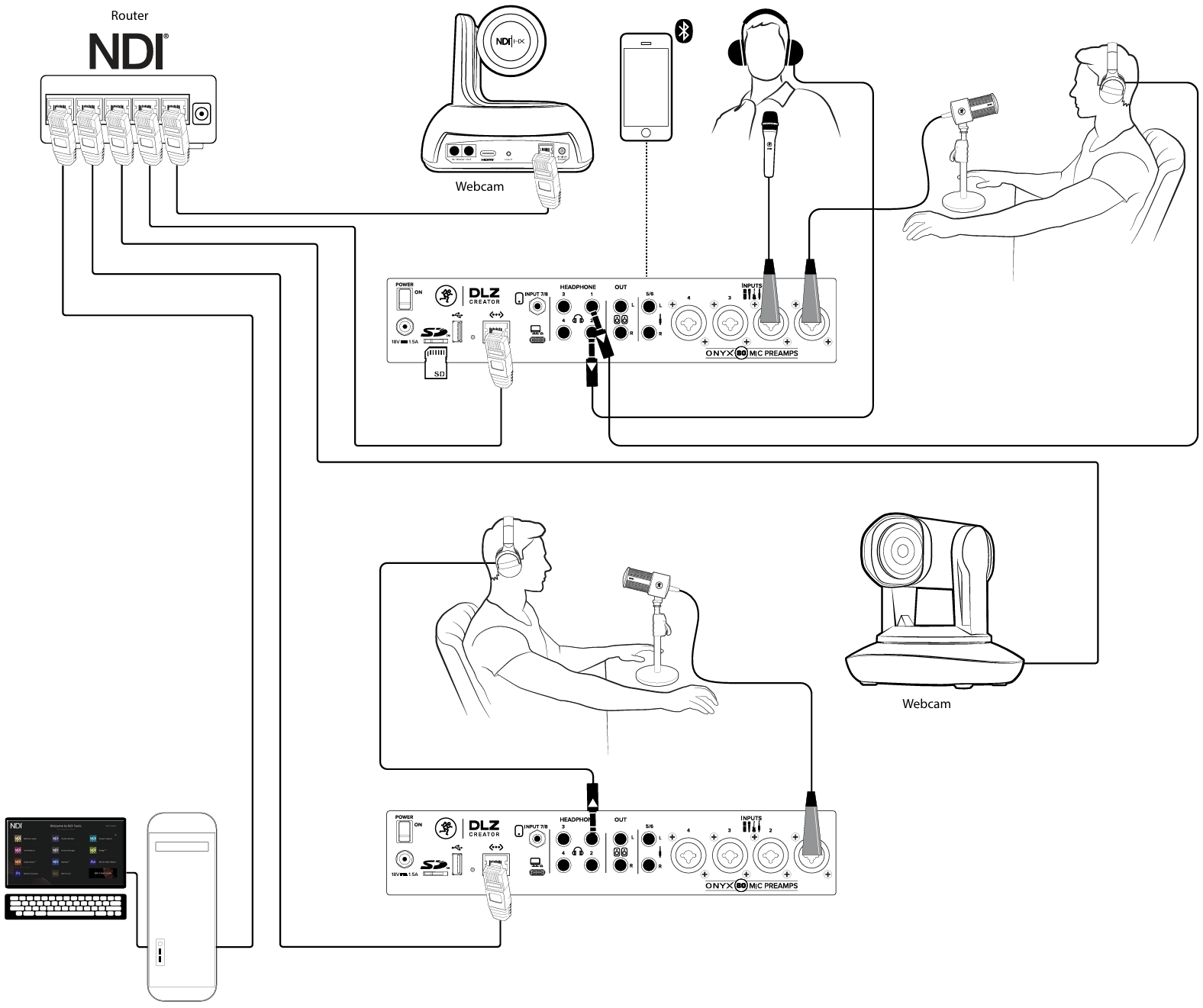

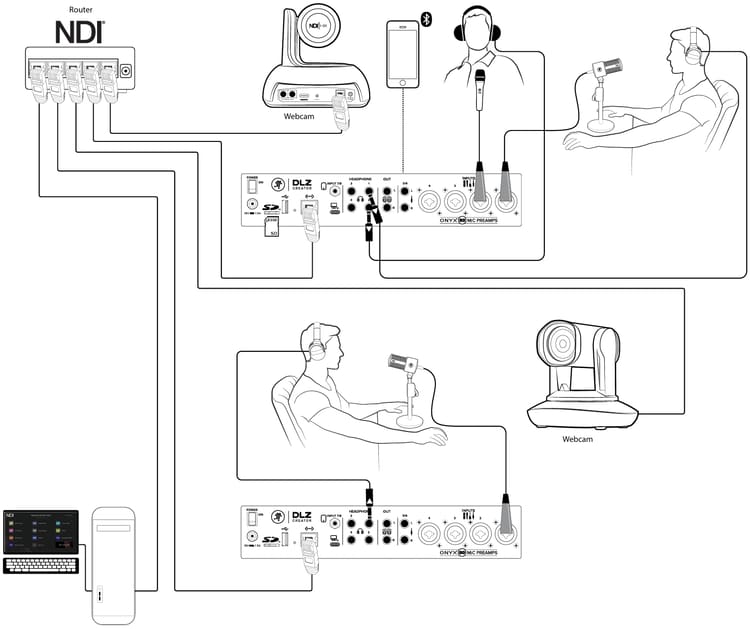

複数のDLZ Creatorミキサーを相互に接続できることをご存知ですか？しかも、ただ隣り合わせで、というわけではありません...建物のある部屋にDLZ Creatorが1台あり、別のミキサーが完全に隔離された部屋にあるということも可能です！この接続図は、複数のDLZ Creatorの例を紹介しています。ここでは、Ethernetケーブルが各DLZ Creatorをルーターに接続し、ルーターもまたコンピューターに接続されています。前の例と同様に、音声入力は、NDI Bridge、NDI Plugin、その他を問わず、NDIを介してEthernet経由で、お好みのDAWにルーティングされます（モニターには、多くのNDIツールが表示されています）。これらのポッドキャスター/ライブ配信者は、ビデオストリーミングのためにWebカメラを自分たちに向けて設置することができます。各WebカメラからルーターへEthernetケーブルを接続してください。最後に、ホストが通話を受けるために、電話がBluetoothで接続されています。最初のDLZ Creatorからの音声入力は、Ethernetを介して2台目のDLZ Creatorに送られ、他の音源とミックスされ、その後、Ethernetを介してPCにストリーミングまたは録音されます。必要に応じて、同時（in tandem）録音のためにmicroSDカードも接続されています。

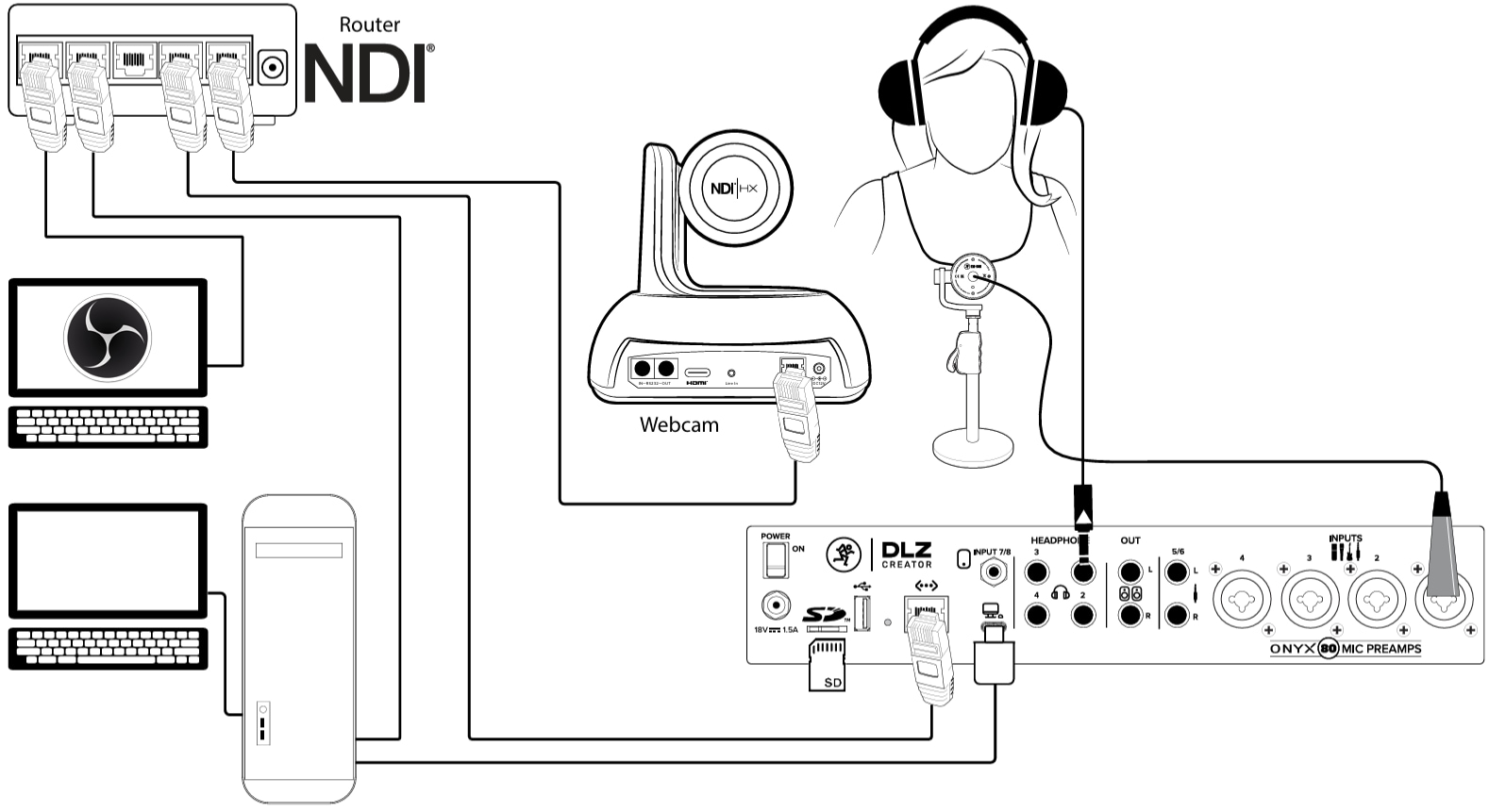

デュアルボックス・セットアップ、別名「1台のDLZ Creatorが2台のコンピューターに接続されている」構成です！上図からわかるように、DLZ CreatorとWebカメラは両方ともEthernetケーブルを介してルーターに接続されています。そこから、ルーターは2台のコンピューターに接続されます。（1）タワーPCは、強力な処理能力を持ち、すべての「重い作業（heavy lifting）」を処理します。（2）その上にあるラップトップ（OBSのロゴが付いているコンピューター）は、ビデオ録画またはストリーミング用にOBSを使用してすべての音声/映像を処理します。ルーターはNDI出力をEthernet経由でストリーミング用ラップトップに送信します。DLZ Creatorは、USBを介してタワーPCに直接接続されていること、およびmicroSDカードも挿入されており、複数の録音オプションが可能になっていることに注意してください。これらのセットアップ — そして他にも — は、「設定」>「録音/ルーティング」で設定する必要があります。
