AJA Video Systems / 3G-AMA

メーカーサイト商品ページへ

Variations

A 4-channel analog audio embedder/disembedder with additional connections possible via the included breakout cable.

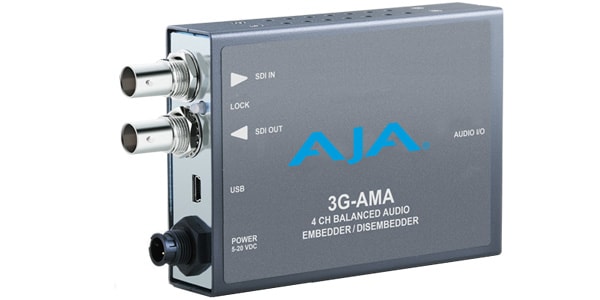

3G-AMA

3G-SDI 対応アナログオーディオエンベッダー/ディスエンベッダー

3G-AMA は、1080p 60 までの 3G-SDI 入出力をサポートする 4 チャンネルのアナログオーディオエンベッダー/ディスエンベッダーです。オーディオディスエンベッダーは常に 4 チャンネルのアナログ出力を提供します。オーディオエンベッダーは 3G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからのアナログオーディオ入力をエンベデッドすることができ、チャネルペアごとにユーザーが選択可能です。また、アナログオーディオのレベルは選択可能です。3G-AMA は入力されたビデオ規格を自動的に検出し、出力を設定します。

主な機能

3G-SDI エンベッダー/ディスエンベッダー
4 チャンネルバランスアナログオーディオ I/O
XLR ブレイクアウトケーブル付属
MiniConfig ソフトウェアによる設定（USB 接続）
ディップスイッチによる設定
5-20VDC 電源を使用 (ユニバーサル電源 DWP-U-R1 を同梱)
5 年間保証

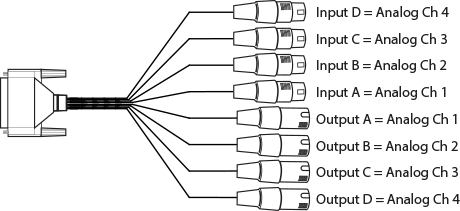

ブレイクアウトケーブル付属

付属のブレイクアウトケーブルで追加の接続が可能

※画像はイメージです。ケーブルの仕様については、製品に付属のマニュアルをご参照頂くか、お問い合わせください。

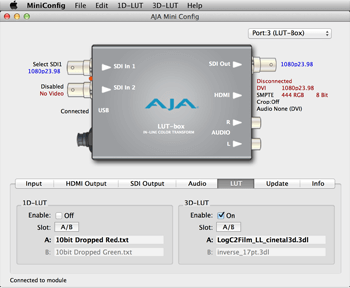

USB と Mini-Config サポート

USB 対応の AJA ミニコンバーターと無料の AJA Mini-Config ソフトウェアを使用することにより、使いやすいグラフィカルなインターフェイスで、現在の入出力フォーマットに関する詳細情報を管理することができます。サポートされている AJA ミニコンバーターの全パラメーターを制御し、新しい特徴や機能を追加するファームウェアアップデートを AJA からロードします。

サポートされている AJA ミニコンバーターの全パラメーター制御だけでなく AJA から提供されるファームウェアの更新を行う事で新機能や機能の追加を行う事が可能です。

Mini-Configソフトウェアをダウンロード

詳細はこちら

■3G-SDI input/output 4 channel analog audio embedder/disembedder
■Video formats:
・(2K) 2048 x 1080p
・(2K) 2048 x 1080PsF
・(HD) 1920 x 1080p
・(HD) 1920 x 1080PsF
・(HD) 1920 x 1080i
・(HD) 1280 x 720p
・(SD) 720 x 576i
・(SD) 720 x 480i
■Video input formats
1 x 3Gb SDI (Level A or B)
・(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(2K) 2048 x 1080psf 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(HD) 1920 x 1080psf 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080i 25, 29.97, 30
・(HD) 1280 x 720p 50, 59.94, 60

1.5Gb SDI x 1
・(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
・(2K) 2048 x 1080psf 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080psf 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080i 25, 29.97, 30
・(HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

270Mb SDI x 1
・(SD) 625i
・(SD) 525i
■Video output format
Video output is delayed relative to the video input. This is to reclock the frame rate of the video input. If there is no video input, there will be no video output.
(Time measured between video input and video output connectors)

・3G level A = 3.2 usec

・3G level B = 6.1 usec

・HD (1.5 Gb) = 6.3 usec

・SD (270 Mb) = 17.2 usec

■Digital Video Input

・1 x 3G-SDI BNC, SMPTE-259/292/424

■Digital Video Output

・1 x 3G-SDI BNC, SMPTE-259/292/424

■Audio Input/Output
Balanced analog audio is converted to 1 x 25-pin D-Sub female connector, allowing 4 channels in and 4 channels out

Included breakout cable (1 x 25-pin D-Sub male connector)

・4 x XLR female input breakout connectors (AES3 110 ohms)

・4 x XLR male output breakout connectors (AES3 110 ohms)
■Digital Audio Converter
・24-bit
■Embedded Audio
・SMPTE 272M (SD): 20-bit, sync at 48kHz
・SMPTE 299M (3G/HD): 24-bit, sync at 48kHz
・Embedded audio can be passed through, removed or overwritten
・Supports up to 16 channels
Note: Supports up to 8 channels of embedded audio in 2048 x 1080p/psf 29.97 and 30 formats
■Analog Audio Levels
(Set via MiniConfig software)
・Pro 1: 0 dBFS=+24dBu
・Pro 2: 0 dBFS=+18dBu
・Pro 3: 0 dBFS=+15dBu
・Consumer: 0 dBFS=+12dBu
■User Controls
・External DIP Switches
・MiniConfig software for configuring the device via Mac or Windows via USB connection Operate the application
■Accessories
USB 2.0 cable (for MiniConfig) x 1
Power adapter (DWP-U-R1)
■147.32(W) x 25.4(H) x 78.74(D)
