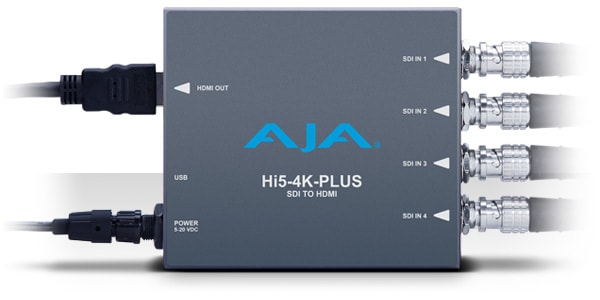

AJA Video Systems / Hi5-4K-Plus ビデオコンバーター(3G-SDI → HDMI 2.0)

3G-SDI から HDMI 2.0 へ本来のイメージのまま変換する高性能コンバーター。

■ビデオコンバーター(3G-SDI → HDMI 2.0)
■ビデオフォーマット
・(4K) 4096x2160p
・(UltraHD) 3840x2160p
・(2K) 2048x1080p
・(HD) 1920x1080p
・(HD) 1920x1080i
・(HD) 1280x720p
・「(SD) 720x576i
・(SD) 720x480i
■デジタルビデオ入力:
・3G-SDI BNC x 4, SMPTE-259/292/424
・YCbCr 4:2:2/4:4:4
・RGB 4:4:4, SMPTE またはフルレベル
・8 bit または 10 bit
・2 サンプルインターリーブ (2SI) または スクエアディビジョン (4分割) ソースをマッピング
3 Gb SDI x 4 (Level A または B-Dual Link)
・(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(4K) 4096 x 2160PsF* 23.98, 24, 25, 29.97, 30
・(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(Ultra HD) 3840 x 2160PsF* 23.98, 24, 25, 29.97, 30
*注 : PsF は Level B-Dual Link
1.5 Gb SDI x 4
・(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
・(4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
・(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
・(UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
3 Gb SDI x 2 (Level B-Dual Stream)
・(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
・(4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
・(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
・(UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
3 Gb SDI x 1 (Level A または B-Dual Link)
・(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080i 25, 29.97, 30
・(HD) 1280 x 720p** 50, 59.94, 60
**注 : 1280 x 720p は Level A のみ
1.5 Gb SDI x 2
・(HD) 1920 x 1080p 50, 59.94, 60
1.5 Gb SDI x 1
・(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
・(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
・(HD) 1920 x 1080i 25, 29.97, 30
・(HD) 1280 x 720p 50, 59.94, 60
270 Mb SDI x 1
・(SD) 625i 25
・(SD) 525i 29.97
■デジタルビデオ出力:
・HDMI Type A コネクター x 1 *、HDMI v2.0
・YCbCr 4:2:2/4:4:4/4:2:0
・RGB 4:4:4、SMPTE または フルレベル
・8 bit または 10 bit (HFR 4K/UltraHD 4:4:4 は最大 8 bit)
・CTA-861.3 と HDMI v2.0a で定義される HDR Infoframe を生成
・(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
・(HD) 1920 x 1080i 25, 29.97, 30
・(HD) 1280 x 720p 50, 59.94, 60
・(SD) 720 x 576i 25
・(SD) 720 x 480i 29.97
注 ： 接続されたモニタが HDMI プロトコルに対応していない場合は、自動的に DVI プロトコル (オーディオ データを通過させない) に切り替わります。
■デジタルオーディオ入力: SDI エンベデッドオーディオ、24-bit、8 チャンネル
■デジタルオーディオ出力: HDMI エンベデッドオーディオ、24-bit、8 チャンネル
■ユーザーインターフェース:同梱のケーブルで Mac または Windows マシンと USB 接続し、 MiniConfig ソフトウェアを使用してデバイスの設定
■電源：
・5-20VDC 安定化電源, 12W, 付属の電源アダプタより給電（付属品：DWP-U-R1）
・AC アダプター : 100-240VAC、50/60 Hz、ユニバーサル入力
■使用環境
・動作温度 : 0℃ から 40℃ (32°F から 104°F)
・保管温度 (電源 OFF): -40℃ から 60℃ (-40°F から 140°F)
・相対湿度 : 10% から 90% (結露なきこと)
・動作高度 : 3,000m 未満 (10,000ft 未満)
■SIZE:146.31(W) x 102.11(D) x 22.86(H)mm　0.3 kg
注 : Hi5-4K-Plus はおよそ 12W で電源供給や対流冷却を行います。本体を触ると熱を持っていますが、正常な状態です。本体を設備へ取り付ける際には、空気に触れやすい場所に設置し製品が適切に冷却ができるよう配慮してください。また、Hi5-4K-Plus を他のミニコンバーター製品と一緒に積み重ねないようにしてください。
