MACKIE / DRM215　パワードPAスピーカー

この例では、ProFX8v2が2台のDRM215と接続されています。小さなクラブには申し分のないセットアップとなります。自宅でカラオケ・パーティするのもまたいいですね。ここでは、Mackie ProFX8v2のL/R出力が直接両サイドのDRM215のチャンネル1入力端子に接続されています。このとき、2台のスピーカーモードをLiveに設定するのを忘れないでください。もしくは低域がもう少しほしいときにはClubに設定するのも良いでしょう。

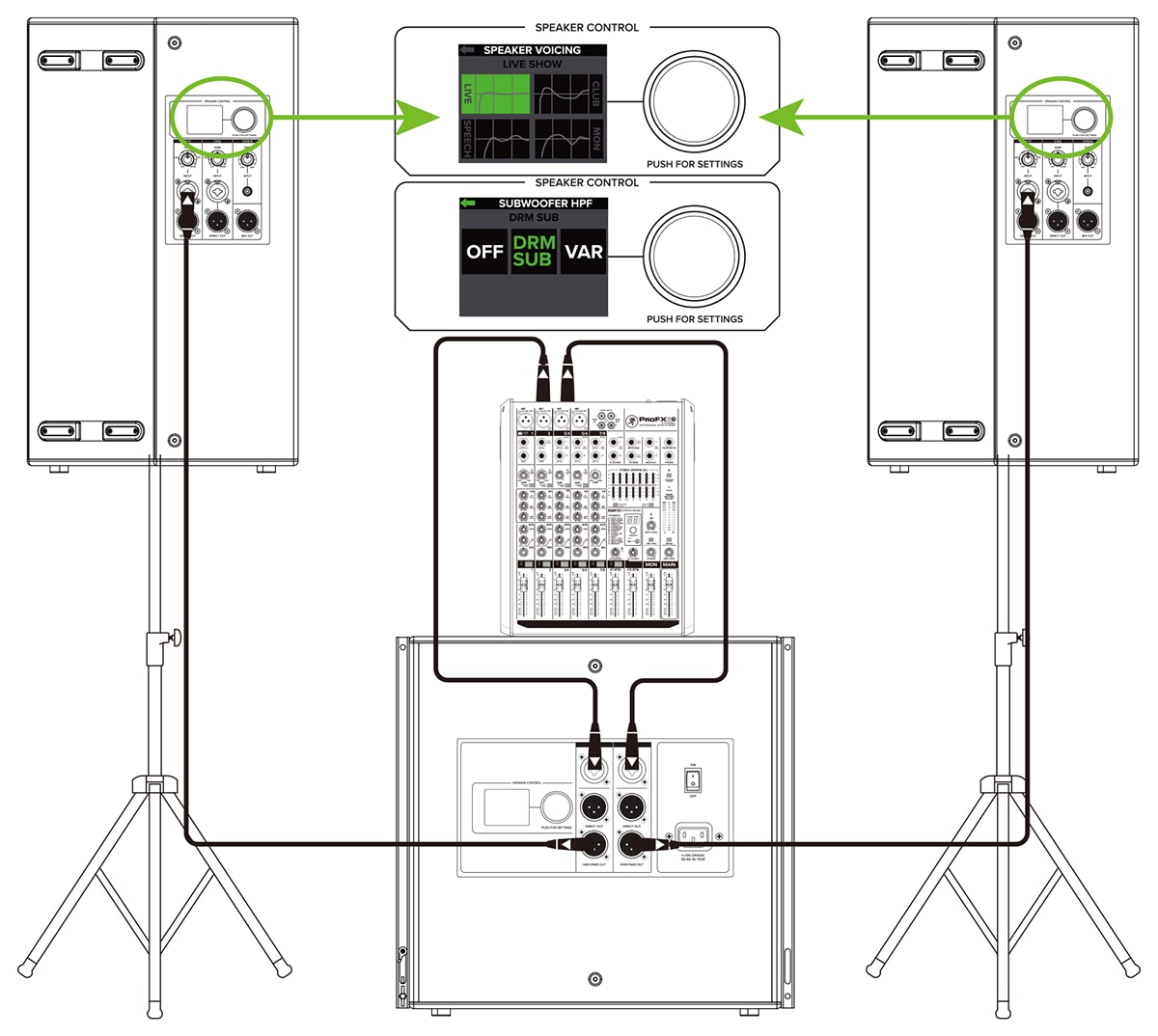

これでも低域が足りないと感じる場合、DRM18Sをセットアップに追加しても良いですね。ここでは、ProFX8v2のL/R出力が DRM18Sのチャンネル1／チャンネル2入力端子に接続されています。そしてDRM18SのHIGH-PASS出力端子と、2台のDRM215のチャンネル1入力端子を接続してください。ここではDRM215のスピーカーモードをLiveもしくはClubに設定し、DRM18SはHPFに設定してください（その他のサブウーファーを使用する場合は、VARを選択してください）。もしDRM18Sを使用している場合、クロスオーバーをDRMTopに設定することで完璧にマッチさせることができます。

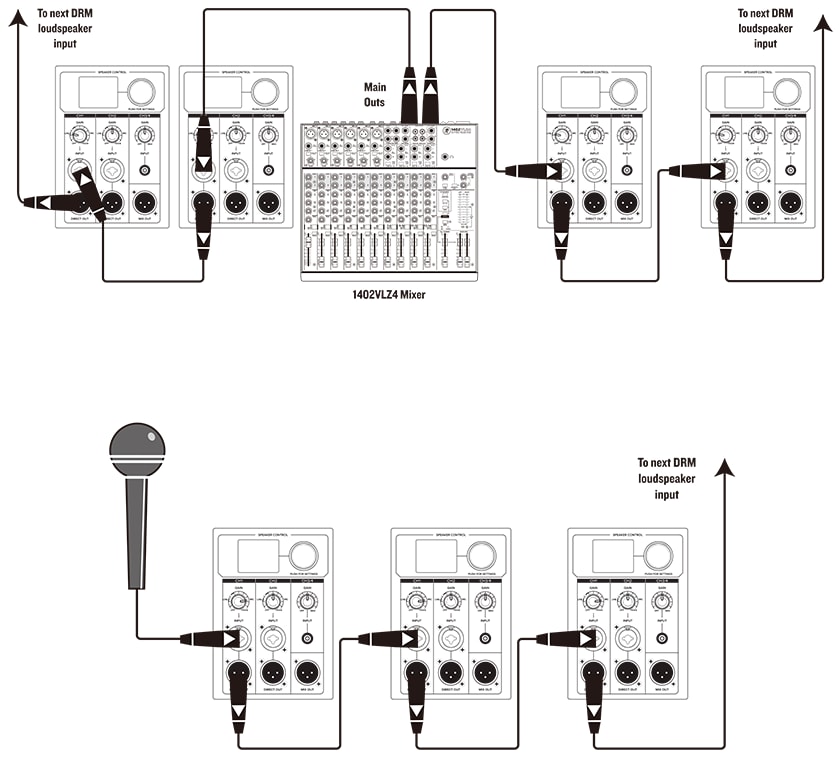

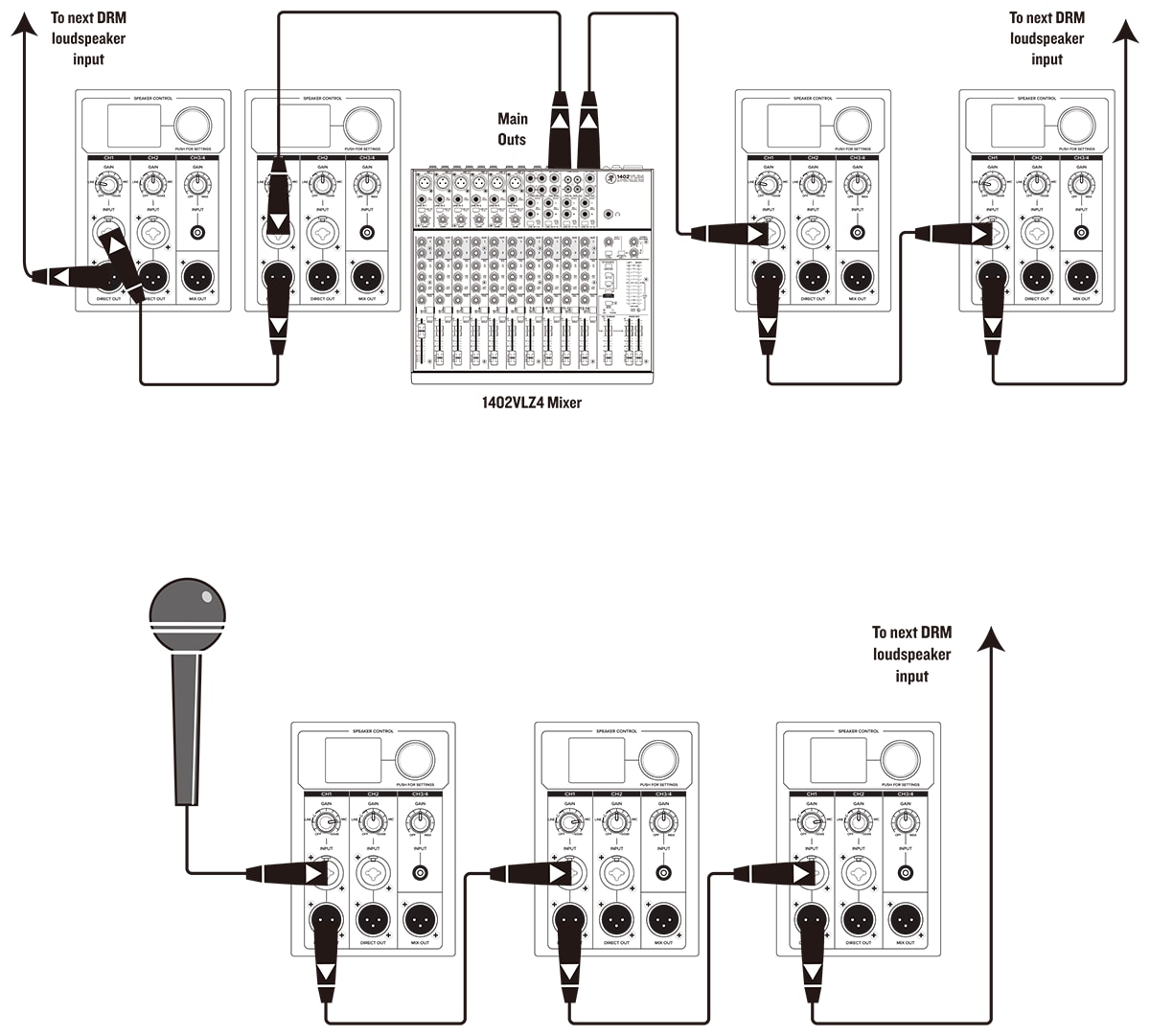

DRMはDIRECT OUT端子（同チャンネルのINPUT端子に入力された信号のみを出力します）もしくは全ての入力信号をミックスし出力するMIX OUT端子を使って、デイジーチェーン接続することができます。音源（ミキサーの出力もしくはマイク）を入力端子に接続し、DRMのDIRECT OUTもしくはMIX OUT端子を次のDRMの入力端子に接続します。これを繰り返すことでデイジーチェーン接続が可能です。デイジーチェーンについては、上の接続図をご覧ください。

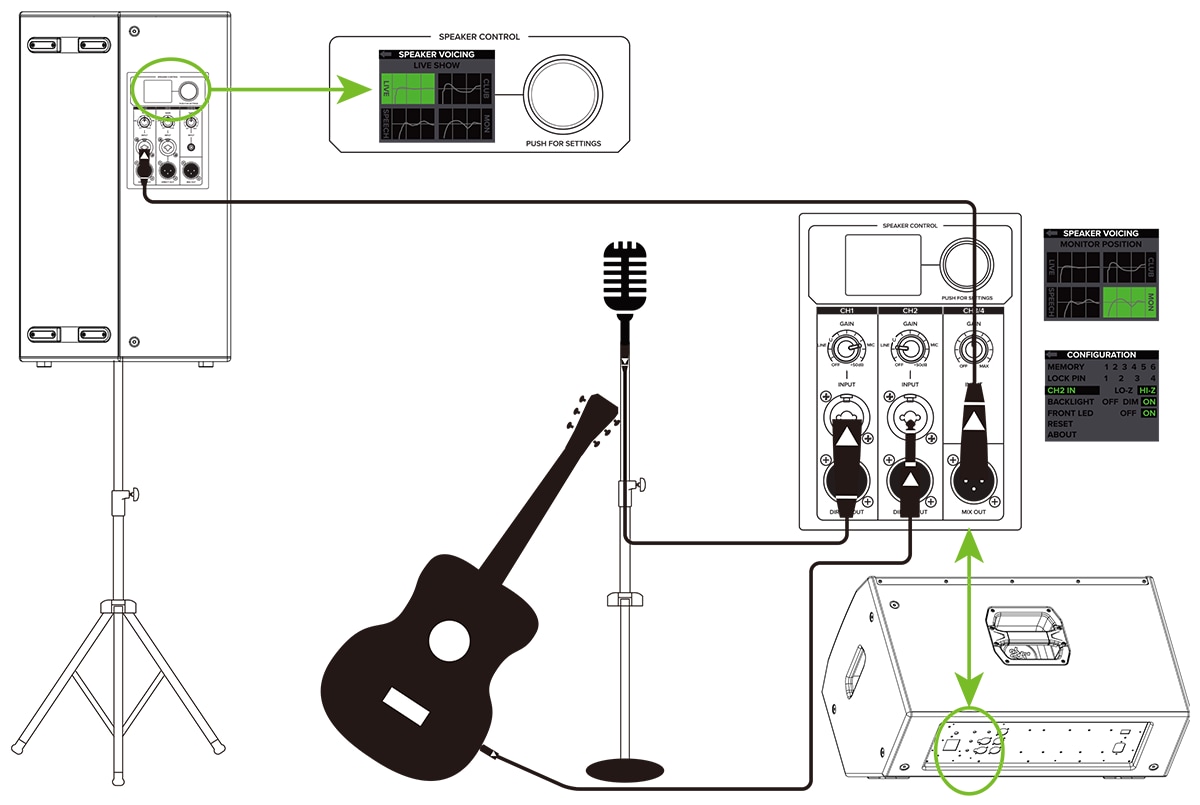

シンガーソングライターが地元のカフェ・ツアーを行う際に、DRMシリーズは完璧なツールとなります。とっておきのギターとマイク、そしてDRMと電源ケーブル、接続ケーブルを持ち込みましょう。

この例では、ダイナミックマイクがDRM212のチャンネル1の入力端子にモニター用途として接続されています。

ギターをチャンネル2の入力端子へ直接接続します。エフェクターを使用する場合は、ギターをエフェクターの入力端子へ接続し、もう1本ケーブルを用意してエフェクターの出力端子からスピーカーのチャンネル2の入力端子へ接続します。

もう1本のDRM215はメインPAとして使用します。モニターとして使用しているDRM212のMIX OUT端子から、メインPAとして使うDRM215のチャンネル1の入力端子へ接続します。

出力に対しては環境に合わせてスピーカーモードを設定できます。今回のセットアップでは、メインのDRM215はLiveモードで使用するのをおすすめします。モニター用のDRM212には、Monitorモードを使用してください。また、リアパネルのCONFIGからCH2 INの設定をHI-Zにし、楽器信号（この場合はギター）を受けることができるようにしてください。
