STAGE EVOLUTION / TRUSS4/10TSET

STAGE EVOLUTION / TRUSS4/10TSET ※画像はイメージです。

※画像はイメージです。
※画像はイメージです。
※画像はイメージです。

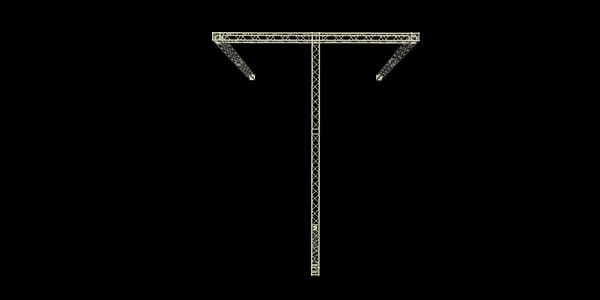

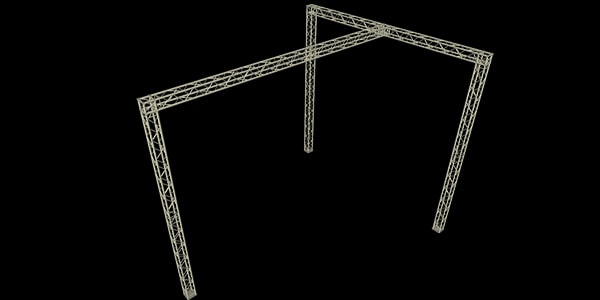

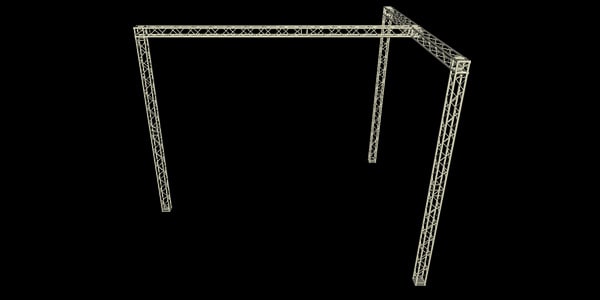

T-shaped mini truss set with width 230 x depth 270 x height 210cm. It can be adjusted to your preferred size by adding straight trusses of the same standard.

トラス耐荷重表

MINI TRUSS/10cm幅
長さ（m）	平均分布（kg/m）	1点（kg）	3点（kg）
2	104	172	104
3	69	113	85
4	42	84	63
5	26	65	49
6	18	53	40

※平均分布：全体に均等に重さをかけた際の1mあたりの耐荷重

※1点：中央1点のみに重さをかけた際の耐荷重

※3点： 3点に均等な重さをかけた際の1点あたりの耐荷重

■ Truss set

Set content
■ Square truss TRUSS4 / 100 / 10II x2
   ・ 100cm long
   ・ 20mm diameter tube
   ・ 10cm wide truss
   ・ Approximately 1.6 kg
■ Square truss TRUSS4 / 200 / 10II x3
   ・ 200cm long
   ・ 20mm diameter tube
   ・ 10cm wide truss
   ・ About 3kg
■ Square truss TRUSS4 / 250/10 x1
   ・ 250cm long
   ・ 20mm diameter tube
   ・ 10cm wide truss
   ・ Approximately 3.8 kg
■ Square truss corner TRUSS4 / BC / 10 x4
   ・ 20mm diameter tube
   ・ 10cm wide truss
   ・ About 1kg
■ Connector for square truss TRUU4 / HC / 10 x4
   ・ For 20mm diameter tube, 10cm wide truss
■ Base plate for square truss TRUSS4 / BP / 10 x3
   ・ 10cm wide truss
   ・ Approximately 0.2 kg
