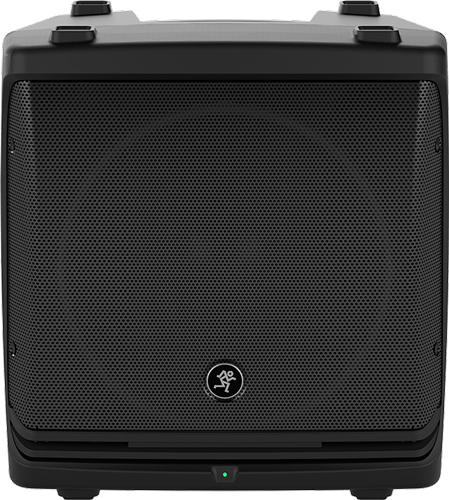

MACKIE / DLM12 Powered PA Speaker

DLMスピーカーは、地元のコーヒーショップをツアーするシンガーソングライターに完璧なツールです。お気に入りのギターやマイク、DLMスピーカーとケーブル、電源コードを持って行きましょう。小ささと可搬性は完璧です。
この例では、ダイナミyクマイクをDLM12スピーカーのチャンネル1入力に接続しています。Mic/Lineスイッチを押し込んで、マイクのために30dBブーストします。レベルとEQを調整してください。
さあギターをつかんでチャンネル2の入力に直接接続しましょう。エフェクトを使う場合はギターをエフェクトの入力に接続して、エフェクトの出力から別のケーブルでチャンネル2の入力に接続します。ギターに合わせてレベルとEQを調整してください。
DLM8またはDLM12を追加すると、すばらしいモニタリングができます。メインDLMスピーカーのTHRUジャックと、モニタースピーカーのチャンネル1入力（Mic/Lineスイッチは突き出した状態にします）をケーブルで接続するだけです。またメインDLMのCh 1/Mixスイッチを押し込んで、ボーカルとギターのミックスをモニターにリレーします。完璧な角度にするため、キックスタンドを出してください。
出力に合わせてスピーカーモードを、設定してください。この種類のセットアップなら、メインDLMはPAで良いでしょう。しかしSolistモードも捨てがたいところです。このモードはローカットが良いしハイエンドが明るくなります。モニターユースのDLM12はMonitorモードを選択します。最後に、洟奏前にハウリングを抑えるために DLMのフィードバックデストロイヤーをかけるか、派奏中にフィードバックをやっつけてください。

この例ではMackie DLM12Sサブウーファーと追加のDLMスピーカーをミックスに加え、音響システムの質をちょっと上げてみましょう。小さなクラブに完璧なセットアップです。
ここではMackie ProFX8ミキサーのLIR出力を直接、1本だけ使うMackie DLM12SサブウーファーのチャンネルAとBの入力に接続してください。
DLM12SのチャンネルAとBのハイパス出力を直接、各DLMスピーカーのチャンネル1入力に接続してください。Mic/ Lineスイッチは突き出した状態にします。このスイッチを押すと30dB追加され、爆風が出ることもありますから注意してください。DLM12SでDLM12クロスオーバーを選択すると、完璧にマッチしたシステムチューニングができます。
DLMスピーカーはまたステージモニターにも最適です。AUXセンドからのケーブルを、モニターに使うDLMスピーカーのチャンネル1入力に直接接続してください。
スピーカーモードは出力に合わせて設定してください。この種類のセットアップであれば、DLMスピーカーのライブサウンドにはPAモードを推奨します。DLMをモニターとして使うときは、Monitorモードにしてください。

皆さんの中に、すばらしいセレクションに合わせてグルーブしたりダンスしている人たちのため、真夜中にリズミカルなチューンをプレイするDJはいませんか。
この例では、Mackie Onyx Blackjackのチャンネル1と2の入力にラップトップを接続し、ヘッドフォンジャックにヘッドフォンを接続してあります。
Onyx BlacjackのLIRモニター出力を直接、DLM12SサブウーファーのチャンネルA入力に接続してください。 DLM12SのチャンネルAハイパス出力を、各Mackie DLMスピーカーのチャンネル1に直接接続してください。Mic/Lineスイッチは突き出した位置にしておきます。このスイッチを押すと30dB追加され、爆風が出ることもありますから注意してください。DLM12SでDLM12クロスオーバーを選択すると、完璧にマッチしたシステムチューニングができます。
スピーカーモードは出力に合わせて設定してください。この種類のセットアップにはPAモードあるいはDJモードを推奨します。DJモードは低域が多くてきらきらしたハイエンドが特徴です。両方を試してニーズに合った方を選んでください。

OLMスピーカーはTHRUと表示されたXLRオスコネクターでディージーチェーン接続することができます。（ミキサー出力などの）シグナルソースを入カジャックに接続し、スピーカーのTHRUジャックから次のスピーカーの入カジャックに接続するだけで、複数のDLMスピーカーをディージーチェーン接続することができます。図はディージーチェーンを視覚的に表したものです。
OLMスピーカーのTHRUジャックは100 Qバランス出カインピーダンスドライバーでバッファされているので、ディージ一 チェーン接続時に負荷が加わることはありません。言い換えればOLMを無限にディージーチェーン接続することができます。そのときは写真を送ってくださいね。

ここではすべてMackie製品を使った大きなクラブ向けシステムのセットアップを紹介します。この例では、Mackie OL1608ミキサーのL/R出力を直接、2本のDLM12SサブウーファーのチャンネルA出力に接続します。このサブウーファーのフル レンジ出力を、別セットのDLM12SサブウーファーのチャンネルA入力に直接接続します。ローエンドの重厚さといったら、8000Wですよ、すごい！でもまだサブウーファーを接続しただけです。
最後2本のDLM12Sサブウーファーのハイパス出力を、メインペアOLMスピーカーのチャンネル1入力に直接接続してください。Mic/Lineスイッチは突き出した状態にします。このスイッチを押すと30dB追加され、爆風が出ることもありますから注意してください。DLM12SでDLM12クロスオーバーを選択すると、完璧にマッチしたシステムチューニングができます。
OLMスピーカーはステージモニターにも完璧です。AUXセンドからのケーブルを、モニターに使うOLMスピーカーのチャンネル1入力に直接接続するだけです。モニター出力へのAUXにも、スピーカーモードを設定したいことでしょう。モニターなので、ふさわしい名前であるMonitorモードを選んでください。
メインスピーカーにはPAモードを選択してください。4本のOLMスピーカーすべてでフィードバックデストロイヤーをonにしてください。
