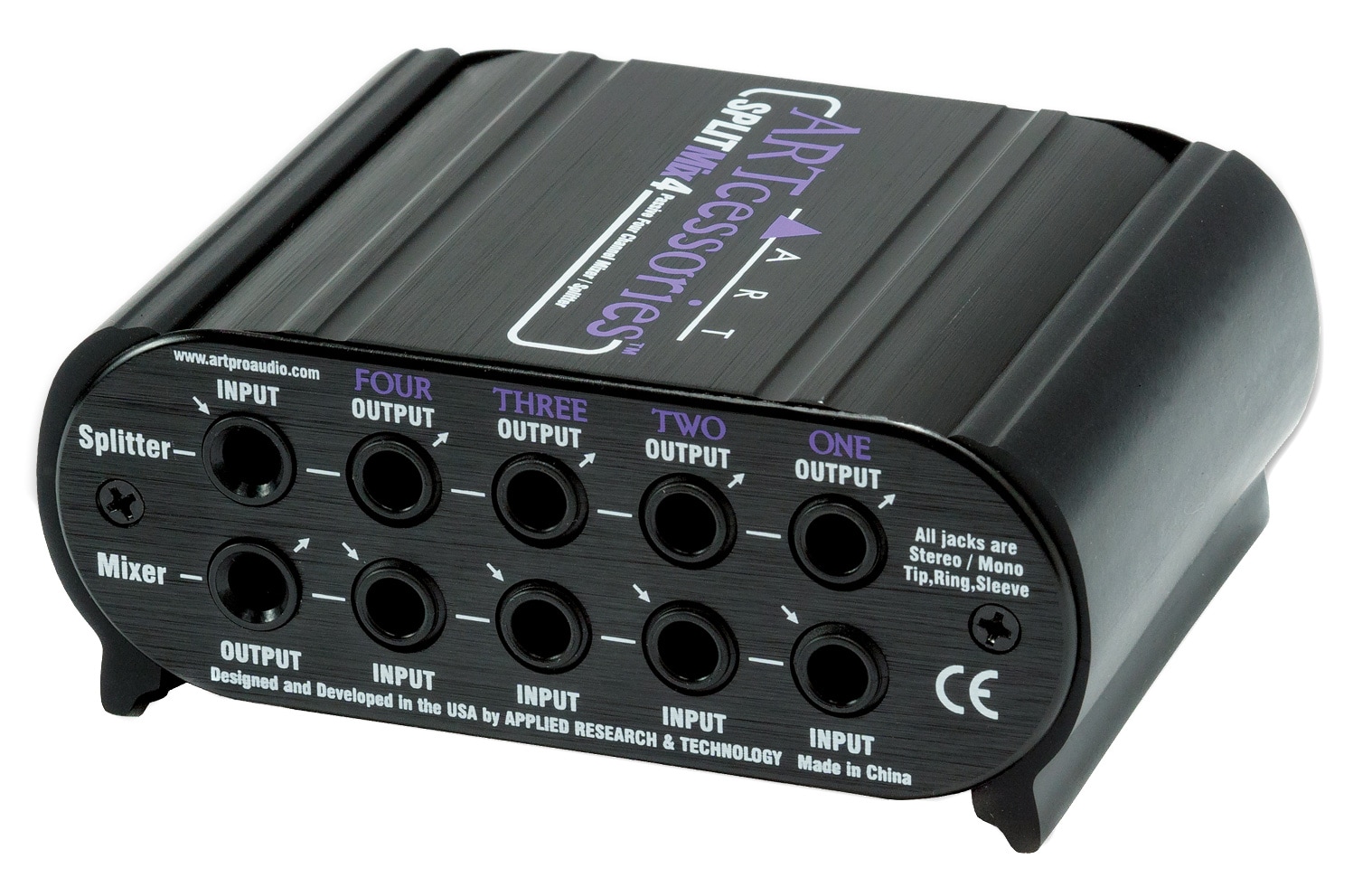

SPLITMix4

Compact passive splitter/mixer. Splits into 4 stereo lines, and can also be used as a 4 stereo mixer. Each stereo channel is equipped with an independent level control.

[直輸入品][Direct Import]

■ステレオ入力チャンネル（TRS）×4
■ステレオ出力（TRS）
■各チャンネルにステレオ・レベルコントロール搭載
■電源不要のパッシブデザイン
■90dB以上のアッテネート

～メーカーサイトより～
SPLIT Mix 4は多彩な用途に使用可能なステレオ/モノラル×4パッシブミキサー／スプリッターです。4系統のステレオ信号をステレオ信号としてミックス、又はステレオ信号を4系統のステレオ信号に分岐することが可能です。他にも多彩な接続方法が可能で、4系統のステレオ・アッテネーターとしても使用可能です。

各チャンネルに独立してレベルコントロールを搭載し、全てのコネクターにはインテリジェント・スイッチング機能を搭載したステレオ1/4" TRSコネクターを使用しています。ミックス・インプットにプラグを接続するとスプリッターバスから外れます。パッシブ回路なので原則的にあらゆるレベルの信号に対応します。（スピーカーレベルの信号を入力することは出来ません）

また90dB以上のアッテネーションとチャンネル・アイソレーションが可能です。入出力インピーダンスがミディアムのラインレベル機器での使用を前提に設計しています。

※出力レベルは入力レベルと比較して12dB減衰いたしますので、ご了承ください。
※モノラル信号とステレオ信号を同時にはご使用いただけません。例えばモノラルｘ4のミキサー/スプリッター、またはステレオｘ4のミキサー/スプリッターでご使用いただく形になります。

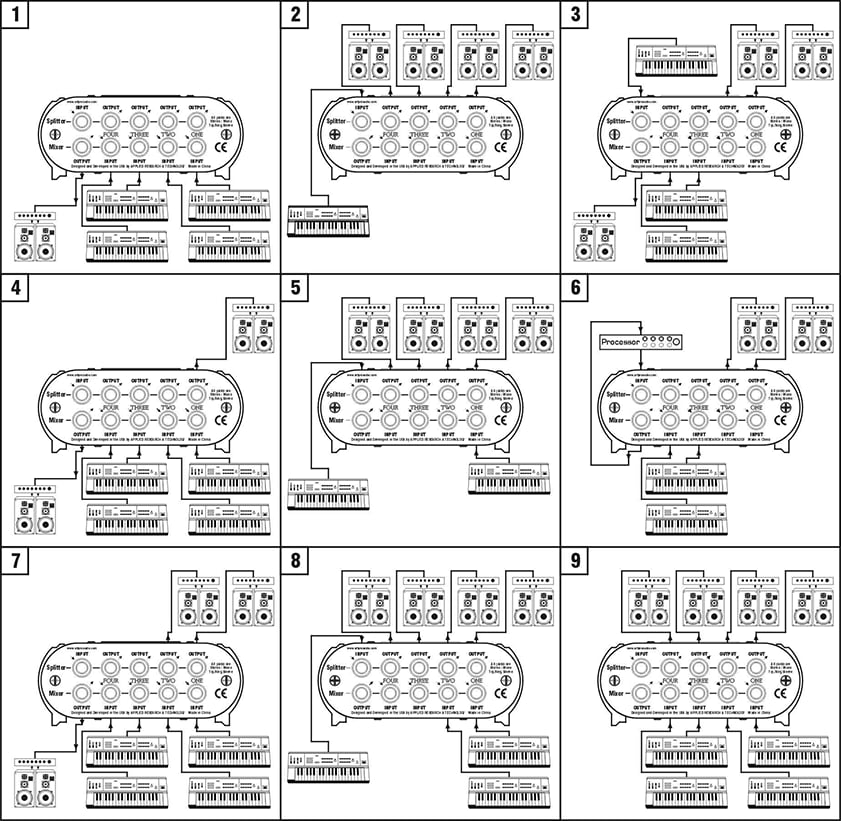

Application Chart Descriptions

Figure 1.Traditional 4-in 1-out mixer with separate level control for each channel.
Figure 2.1-in 4-out “distribution mixer” configuration, where each output channel can control different audio zones.
Figure 3.Ch3 and 4 mix 2 sources into 1 output, while Ch1 and 2 provide 2 outputs from the splitter input source.
Figure 4.Ch2, 3, and 4 mix 3 sources into 1 output, while Ch1 input passes thru level control to Ch1 output.
Figure 5.Splitter input feeds Ch2, 3, and 4 outputs, while Ch1 input passes thru level control to Ch1 output.
Figure 6.Ch3 and 4 sources are mixed and fed to external processor. Processor output is then split to Ch1 and 2 outputs.
Figure 7.Ch3 and 4 mix 2 sources into 1 output, while Ch1 and 2 inputs feed Ch1 and 2 outputs with independent level controls.
Figure 8.Splitter input feeds Ch3 and 4 outputs, while Ch1 and 2 inputs feed Ch1 and 2 outputs with independent level controls.
Figure 9.4 independent signal sources feed 4 independent outputs with separate level controls on each channel.

[2024 Edition] How to Choose a Mixer ＆ Recommended Analog and Digital Mixers

[PA Guide for Beginners] Let’s Put Together A PA System for Your Live Show! How to Choose a Mixer, Power Amp, and Speakers!

商品レビューProduct Review

総合評価Avg. Rating：(4.3)
レビュー数Reviews：7

5		4件
4		2件
3		0件
2		1件
1		0件

2024/09/04

パッシブなのがとても良い。

投稿者名Reviewed by：7stringist 【神奈川県】

どういう仕組みでケーブリングだけでミキサーとスプリッターを動作し分けているんだと思ったが、ミックス機能のついたパッチベイのようなものだと理解した。なるほど。よくできている。他の人も同じような使い方をしている人がいたけど、自分の環境では、聴きたいソースがふたつあって、それをモニターSPとサブウーファにパラで送りたい、という状況で、モニターコントローラ的に使ってみたところ、とても良い。2入力をミックスして2出力にスプリット。期待通り。
ボディはアルミ?金属ボディで適度に重量感があって、ケーブルをたくさん挿しても安定するし、ボリュームつまみは適度にねっとりした重みがある。
ステレオ←→モノ変換ができたら完璧だと思い、その意味で♪4つにしたけど、まあ、難しいか。マニュアルには ”Stereo or mono operation is determined by the type of 1/4-inch plug and cabling that you use.”（ステレオまたはモノラルの動作は、使用する1/4インチプラグとケーブルの種類によって決まります。）なんて書いてあって、出力にモノプラグを指したら、ステレオソースがモノミックスになって出てくるんじゃないかと期待したけど、片chしか出てこなかった。基本はTRSステレオと考え、モノ入出力は適当な変換プラグでどうにかするんだろう。
自分の環境では、ステレオ出力のTRを単にTに接続してモノ出力にしたところ、なんとなく問題なく出力できた。これもパッシブミキサーの一部と思ったら、これで問題ないのかなと思うんだけど、もし詳しい人がいたら教えて欲しいです。
なお、パッシブなので減衰は想定内。自宅環境なのでパワードモニターとサブウーファーのボリュームは十分余裕があって、ちょっとレベルを上げればいいだけなので何の問題もない。
減衰を理由に評価を下げるとすれば、それは間違っている。

レビューIDReview ID：152381

シェアするShare this review

2021/05/25

減衰目的で

投稿者名Reviewed by：けんこ【神奈川県】

Roland JC-22を買ってはみたものの、思ったよりも音が大きく、自宅で使用する際、ボリュームつまみの最小付近の1mmくらいのところで調節するしかないので、アッテネータ的な目的で買ってみました。
SEND-RETURNの間に挿入してパワーアンプへ行く信号を減衰させています。
狙い通り音量が小さくなるので、JC-22側のボリュームつまみを大きく使えるようになりました。
音質は少し変わると思いますが、プリアンプのイコライザなどのセッティングでごまかせるので大丈夫でした。

レビューIDReview ID：118398

シェアするShare this review

2020/01/08

『手元で音量調整派』には必須アイテム

投稿者名Reviewed by：ミント【東京都】

「PC環境でデスク上のパワードスピーカーとサブウーファーの音量を”個別に手元で”調整したい！」という願望を満たせるツールを探し回っていたら、偶然本機に辿り着き狂喜乱舞。
エレコムハイレゾDAC経由のタブレット音声とPC音声をMixser-INPUT3,4に接続（本機ボリュームMAX）、Mixer-OUTPUTを”直接”Splitter-INPUTに接続後、ONKYO GX-D90（P・S）とFOSTEX PM-SUBmini2（S・W）をそれぞれSplitter-OUTPUT1,2に接続（スピーカー、S・W共にボリューム12時程度）。以上の構成でスピーカーとS・Wの音量・バランスを手元で快適に調整できています。PCモニター環境で使うには必要かつ十分な機能ですね。
本機はあくまでサウンドをミックスしたり分配し、それぞれの入力音源のバランスを調整するのが役目。わたしの環境ではタブレット・PCそれぞれの本体音量をMAXにすることでSPLITMix4の音量9時（3メモリ）程度で十分なのですが、出力減衰が気になる方は上記構成で『Mixer-OUTPUTをSplitter-INPUTに接続』する間にヘッドフォンアンプ等を挟めば解決するはずです。
皆さんの参考になれば幸いです。

レビューIDReview ID：99400

シェアするShare this review

2019/10/19

使い方次第

投稿者名Reviewed by：アズ【広島県】

使い方次第で化ける機材かと。
（※の注意文記載前に買っていた）
ミキサーとしては使えません。
私は下記方法で「4分割分配器」として
使用しました。
『モノラル・ミキサーアンプ（ヌー10）で
増加した音を入力』し、電源不要の本品で4分割、
アンプ（CP400）にてスピーカー用に増幅させました。
なおステレオ出力にするには本品が2個必要ですが、
その場合は普通のミキサーを使ったほうが早いかと。

レビューIDReview ID：96859
