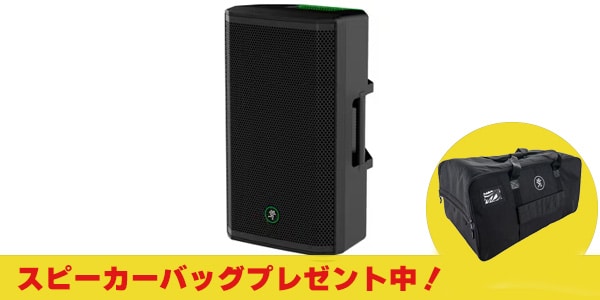

MACKIE ( マッキー ) / Thrash212　パワードPAスピーカー

Thrash シリーズは、シンガーソングライターが地元でカフェ・ライブを行うのに最適なパワードラウドスピーカーです。お気に入りのエレアコとボーカルマイク、そして Thrash と電源ケーブル、接続ケーブルを持ち込みましょう。

この例では、ダイナミックマイク Mackie EM-89DがメインPAとして使用される ThrashのCh.1の入力端子に接続されています。

このとき、Ch.1のGAI Nノブが「MIC」の位置に設定されていることを確認してください。

エレアコを Ch.2の入力端子へ直接接続します。エフェクターを使用する場合は、ギターをエフェクターの入力端子へ接続し、もう1本ケーブルを用意してエフェクターの出力端子からスピーカーのCh.2の入力端子へ接続します。このときCh.2のGAIN ノブは「LINE」の位置へ設定してください。

追加でもう1台のThrashをモニター用途として接続することができます。メインPAとして使用しているThrashのMIX OUT端子からモニター用 ThrashのCh.1の入力端子へケーブルを接続するだけです。モニター用 Thrash の Ch.1のGAINノブは「LINE」の位置へ設定してください。

GAIN ノブの「MIC」と「LINE」マークはあくまで参考値であり、必要に応じて適宜調整してください。

この例では、ProFX10V3が2台のThrashと接続されています。小さなクラブには最適のセットアップです。ここでは、ProFX10V3のL/R 出力が直接両サイドの Thrash の Ch.1入力端子に接続されています。Ch.1のGAINを「LINE」の位置に設定してください。GAINノブの「MIC」と「LINE」マークはあくまで参考値であり、必要に応じて適宜調整してください。

こ低音がもう少し欲しい場合、DRM18Sをセットアップに追加します。ここでは、ProF X10V3のL /R 出力が直接サブウーファーDRM18SのCh.1,Ch.2の入力端子に接続されています。そしてサブウーファーのハイパス出力端子から、両サイドの Thrash のCh.1入力端子へ接続しています。Ch.1のゲインを「LINE」の位置に設定してください。ゲインノブの「MIC」と「LINE」マークはあくまで参考値であり、必要に応じて適宜調整してください。サブウーファー DRM18Sの設定方法の詳細はDRM18Sのマニュアルをご参照ください。

観客を思うがままに盛り上げる、深夜のミュージッククラブでDJをするための機材の接続方法です。

この例では、ラップトップが2台のサブウーファー DRM18S のそれぞれのCh.1入力端子に接続されています。またラップトップのフォン入力端子にはヘッドフォンMC-450が接続されています。

次に、各サブウーファーのハイパス出力端子から両側の ThrashのCh.1入力端子へと接続します。両方のCh.1 ゲインノブは「LINE」の位置に設定してください。

ゲインノブの「MIC」と「LI NE」マークはあくまで参考値であり、必要に応じて適宜調整してください。サブウーファーDRM18Sの設定方法の詳細は DRM18Sのマニュアルをご参照ください。

Thrash シリーズは「MIX OUT」と印字されたXLR オス端子を使って、デイジーチェーン接続することができます。音源（ミキサーの出力もしくはマイク）を入力端子に接続し、Thrash の MIXOUT 端子を次の Thrash の入力端子に接続します。これを繰り返し、複数台のスピーカーをデイジーチェーン接続します。上の接続図をご参照ください。

注意：GAINノブが正しく設定されていることを確認してください。ミキサーなどラインレベルの音源を利用してデイジーチェーン接続を行う場合（上側の接続図を参照）は、すべての入力チャンネルのGAINノブは「LINE」の位置に設定してください。マイクレベルの音源を使用してデイジーチェーン接続を行う場合（下側の接続図を参照）は、マイクを接続した1本目のThrashのGAINノブは「MIC」の位置に、2本目以降の ThrashのGAINノブは「LINE」の位置に設定してください。GAINノブの「MIC」と「LINE」マークはあくまで参考値であり、必要に応じて適宜調整してください。

中～大規模のクラブシステム向けセットアップです。デジタルミキサー DL16SのL/R 出力端子と、L /Rの1台ずつのDRM18SのCh.1入力端子が接続されています。そして L/Rの DRM18S のDIRECT OUT端子と、同じく L/Rに設置されている DRM18Sのそれぞれの Ch.1入力端子を接続しています。

ミキサーの AUX 1/AUX2センドはフロアモニターとして使用するThrash のCh.1入力に直接接続され、バンドのモニタースピーカーとして使用されます。この例では、フロアモニター用 Thrashのゲインは「LINE」に設定してあります。ゲインノブの「MIC」と「LINE」マークはあくまで参考値であり、必要に応じて適宜調整してください。サブウーファーDRM18Sの設定方法の詳細はDRM18Sのマニュアルをご参照ください。
