LED編

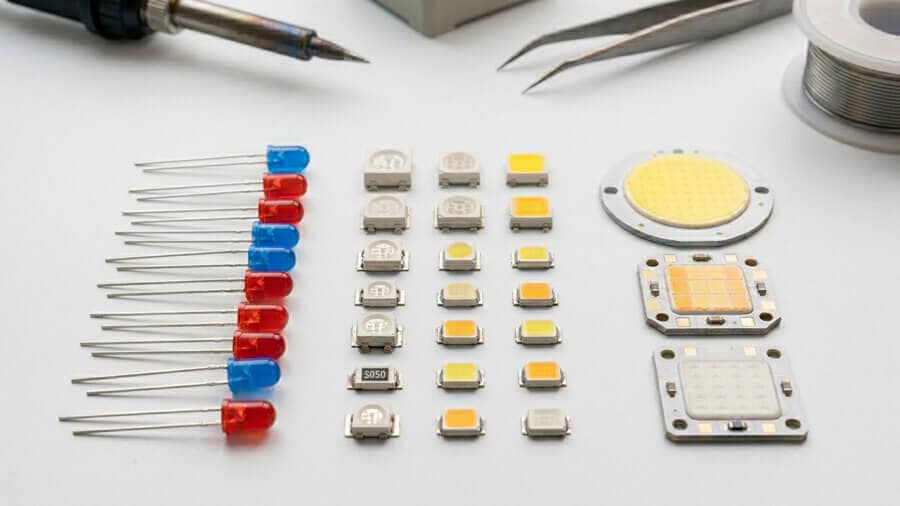

LED（発光ダイオード）は、1962年に赤色LEDが実用化されたことに始まり、その後、黄・緑などの開発が進みました。1990年代に青色LED、白色LEDが登場したことにより、照明用途への活用が一気に拡大しました。省電力・長寿命という特性から舞台照明でも急速に普及し、現在は高出力化や多色化が進んだことで、主要な光源として広く利用されています。

LEDとは何か

LED（発光ダイオード）は、半導体に電流を流すことで光を発する光源です。白熱灯やハロゲンに比べて省電力・長寿命で、発熱が少ない点が特徴です。1990年代に白色LEDが実用化されて以降、舞台照明でも高出力化が進み、現在は主要光源として広く使用されています。

光が出るメカニズム

LED（発光ダイオード）は、電気エネルギーを直接光に変えることができる半導体素子です。なぜ電気を流すだけで光るのか、その仕組みを解説します。

LEDの基本構造

LEDは、性質の異なる2種類の半導体（P型半導体とN型半導体）をくっつけた「PN接合」という構造をしています。

P型半導体: 「正孔（ホール）」という、電気がプラスの性質を持った穴がたくさんあります。
N型半導体: 「電子」という、電気がマイナスの性質を持った粒がたくさんあります。

光が出るメカニズム

LEDに順方向の電圧をかけると、電子と正孔がそれぞれ接合面に向かって移動し、そこで合体します。これを「再結合」と呼びます。

移動: 電圧をかけると、マイナスの電子はP型の方へ、プラスの正孔はN型の方へ引き寄せられます。
衝突 (再結合): 接合面で電子と正孔が出会います。
発光: 電子が持っていたエネルギーが、合体する瞬間に光のエネルギーとして放出されます。

LEDの発光メカニズム

電圧を上げると、電子と正孔が「再結合」して光が発生します。

電圧 (Forward Voltage)

OFFHigh Voltage

LEDの色（材料の変更）

P-Type (+) 正孔領域

N-Type (-) 電子領域

電圧を上げると、粒が中心に移動し始めます。 ⚠️ 電圧が不足しています。赤色を光らせるにはもっと電圧を上げてください。 ⚠️ 電圧が不足しています。緑色を光らせるにはもっと電圧を上げてください。 ⚠️ 電圧が不足しています。青色を光らせるにはもっと電圧を上げてください。 🔴 赤色LED: エネルギーギャップが小さいため、低い電圧から光り始めます。 🟢 緑色LED: 中程度のエネルギーギャップを持ちます。 🔵 青色LED: エネルギーギャップが大きいため、高い電圧が必要です。

仕組みの解説：

再結合: 電子と正孔が中央でぶつかると、エネルギーが光（✨）として放出されます。
エネルギーギャップ: 青色LEDは段差（ギャップ）が大きいため、点灯にはより高い電圧が必要です。

LED光源の種類

舞台照明で使用されるLEDは、用途や光の作り方によっていくつかのタイプに分類されます。ここでは代表的な4種類を紹介します。

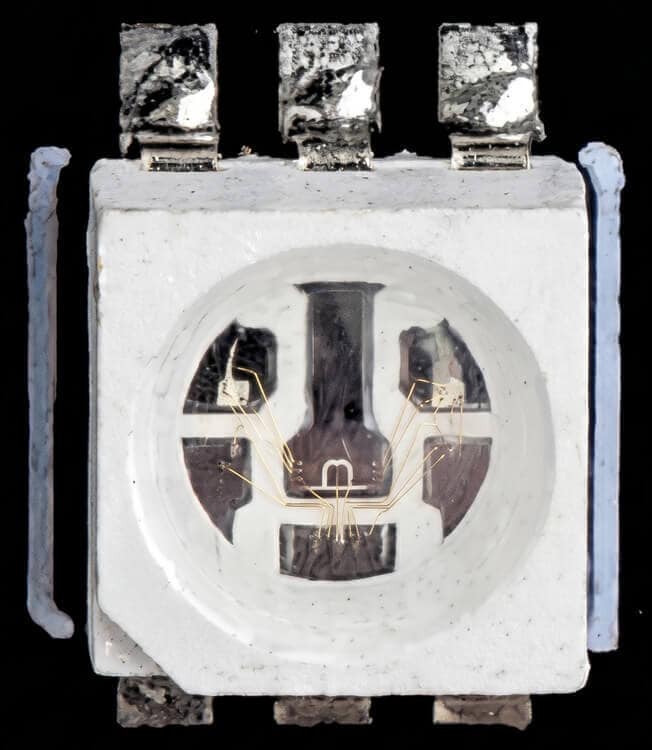

SMD LED (Surface Mount Device)

小型のLEDチップを基板の表面に半田付け
ストリップライト、パネルライトに多用
特徴：広い配光・軽量・色混ざりはやや弱い
用途：背景演出、客席照明、ピクセル演出

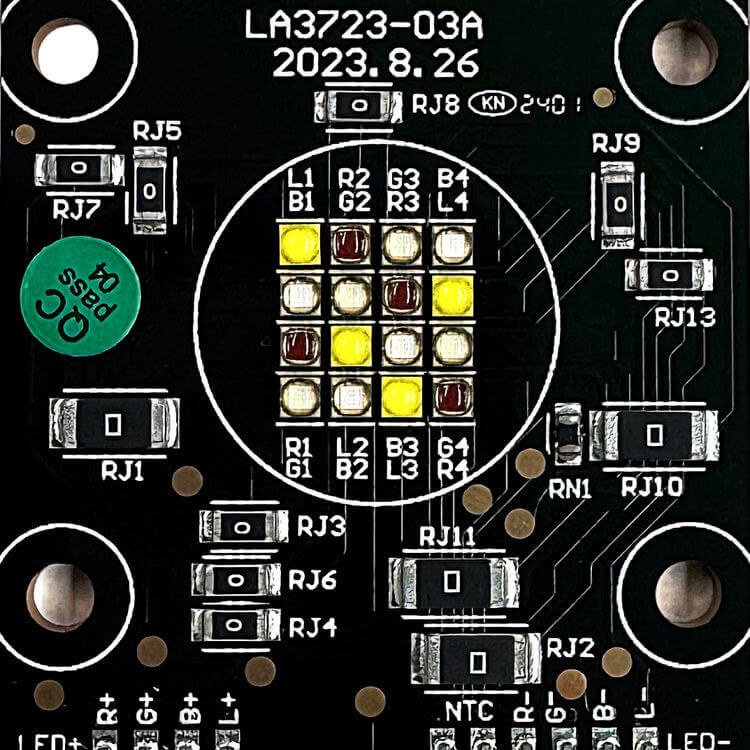

COB LED (Chip On Board)

多数のLED素子を1つの基板上に密集して配置
ウォッシュライト、ブラインダー等に使用
特徴：均一な光面・高出力・影が出にくい
用途：舞台全体の面照明、背景の均一な染め

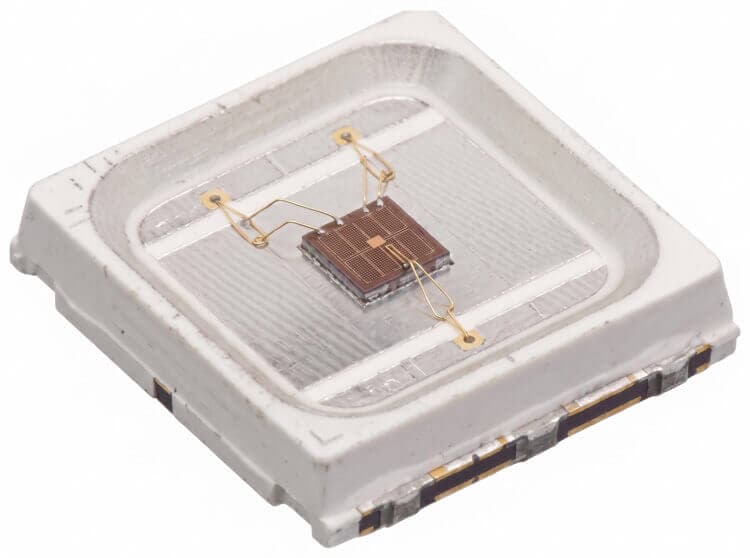

ハイパワーLED

1素子あたりの出力が高いLED
ムービングスポットやビームライトに搭載
特徴：強い光束・長距離照射に向く
用途：スポットライト、ゴボ投影、ビーム演出

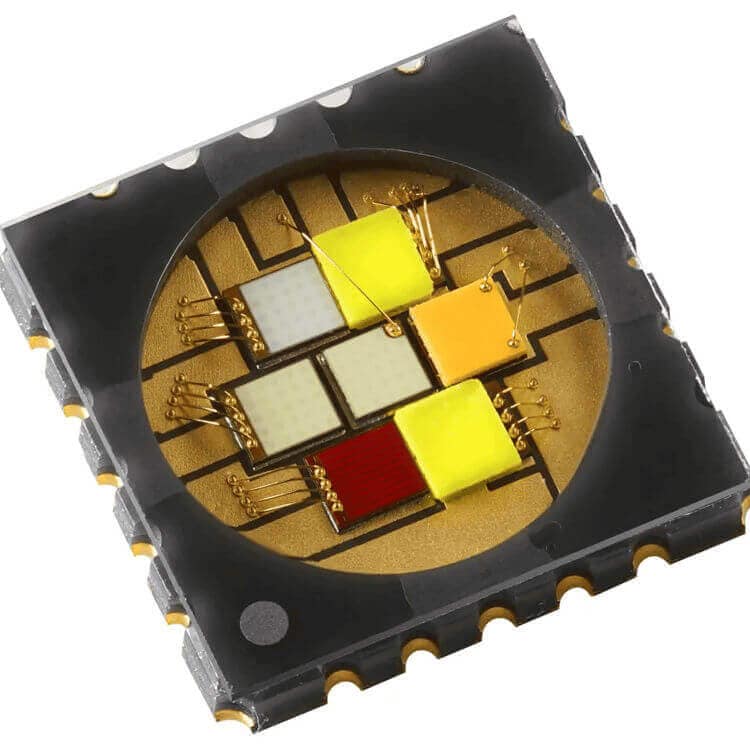

マルチチップLED

複数色の素子を1つのパッケージにまとめたLED
色混ざりが良く、影の色分離が少ない
特徴：自然な色表現・白色の再現性が高い
用途：舞台照明全般、人物照明、映像撮影対応

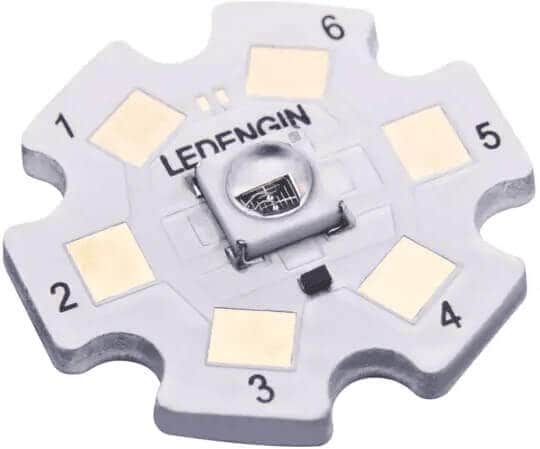

色の仕組み (Color Engine)

複数の色（RGBなど）を発光するLED素子を組み合わせ、高度な制御技術で色温度、色合い、輝度、色再現性を細かく調整するシステムです。単なる照明を超え、映像撮影や特殊な照明空間で、5〜7色をミックスするマルチカラーエンジンが主流となっています。
RGBに白（W）やアンバー（A）、ライム（L）を加えることで色再現性が向上し、色温度（CCT）や演色性（CRI）は舞台の見え方に大きく影響します。

光の量と明るさの指標

LEDの明るさは光束（ルーメン）、光度（カンデラ）、照度（ルクス）など複数の指標で評価されます。舞台照明では「どれだけの距離でどれだけの照度が得られるか」が重要で、ルーメン値だけでは性能を判断できません。配光特性と組み合わせて理解する必要があります。

光束ルーメン (lm): 光の総量
光度カンデラ (cd): 特定方向の強さ
照度ルクス (lx): 照らされた面の明るさ

ルーメン・カンデラ・ルクス

スライダーを動かして、舞台照明の光の挙動を確認してください。

器具の全光束 (ルーメン) 2000lm

光源（LED/電球）自体のパワー。器具のスペック値。

配光角度 (ビーム角) 30°

絞る（スポット）か広げる（ウォッシュ）か。

投射距離 (シュート距離) 5.0m

バトンから役者までの物理的な距離。

中心光度 (カンデラ)

方向への「突き」の強さ

0 cd

役者面照度 (ルクス)

舞台上での「明るさ」

0 lx

0m5m10m15m

Fixture

0 lx

照明設計アドバイス

スライダーを動かして、舞台上での光の挙動を確認してください。

LED照明器具の構造と特徴

LED照明器具は、大きく分けて「光源」「光学系」「放熱系」「電源制御系」の4つの要素で構成されます。舞台・ステージ照明では高出力化が進んでいるため、特に「放熱設計」と「電源制御」の質が、器具の性能と寿命を左右する鍵となります。

光源　　→　LED素子
光学系　→　レンズ
放熱系　→　ヒートシンク、ファン
電源制御系　→　電源ユニット、ドライバーボード等

LED素子は発光効率が高い一方で、素子自体は熱に弱いため、発生した熱を効率的に逃がす放熱構造が不可欠です。

アルミダイキャスト製のヒートシンクが一般的
フィン形状は空気の流れを最適化するために設計
高出力機種ではファン（強制空冷）を併用
放熱が不十分だと光量低下・色ズレ・寿命短縮が発生

舞台照明におけるLEDのメリットとデメリット

LEDは省電力、色変化の自由度、発熱の少なさ、メンテナンス性の高さが大きな利点です。一方で、演色性の差や光の伸び（投射距離）、経年劣化による光量低下や色ズレなどの課題もあります。用途に応じた機種選定が重要です。

メリット

省電力
色変化の自由度
低発熱
メンテナンス性が高い

デメリット

演色性の差
光の伸び（投射距離）の限界
フリッカーの発生...等

LED照明機材のメンテナンス

LED照明器具は長寿命ですが、その性能を維持するためには定期的なメンテナンスが不可欠です。特に「熱」と「経年変化」への対策が、機材の寿命を左右します。 LEDは経年で光量が低下し色が変化するため、長期運用では定期的な比較チェックが必要です。また、多くの機種ではLED素子の交換はできず、ユニット単位での交換や修理対応となります。

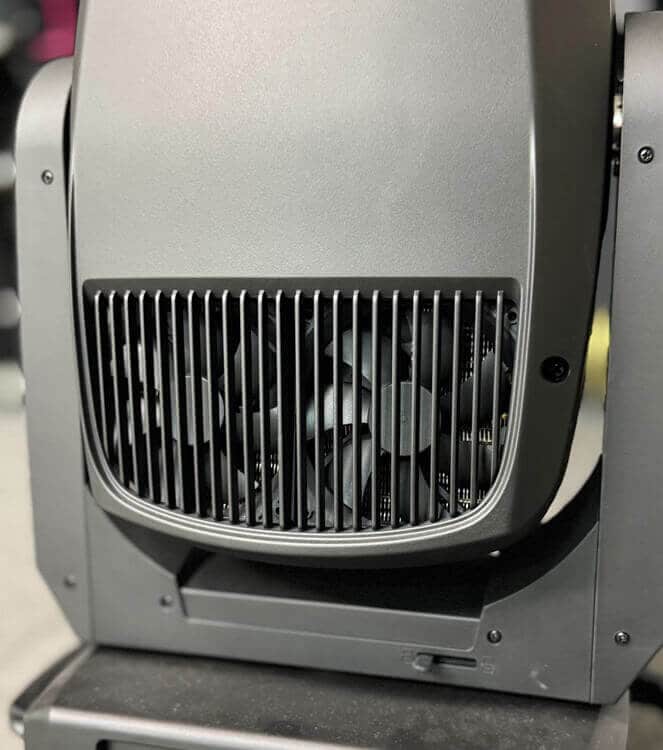

放熱系（ヒートシンク・ファン・吸排気口）

点検ポイント

ヒートシンクに埃が詰まっていないか
フィンの間に固着した汚れがないか
ファンが正常に回転しているか（異音・回転不足）
吸気口・排気口が塞がれていないか
温度上昇アラートの履歴がないか

対策

エアダスターでフィン・吸排気口の埃を除去
固着汚れは乾拭き（アルコールは腐食の恐れがあるため注意）
ファン異音時は早期交換
設置時に通風スペースを確保
高温環境では出力リミットを設定

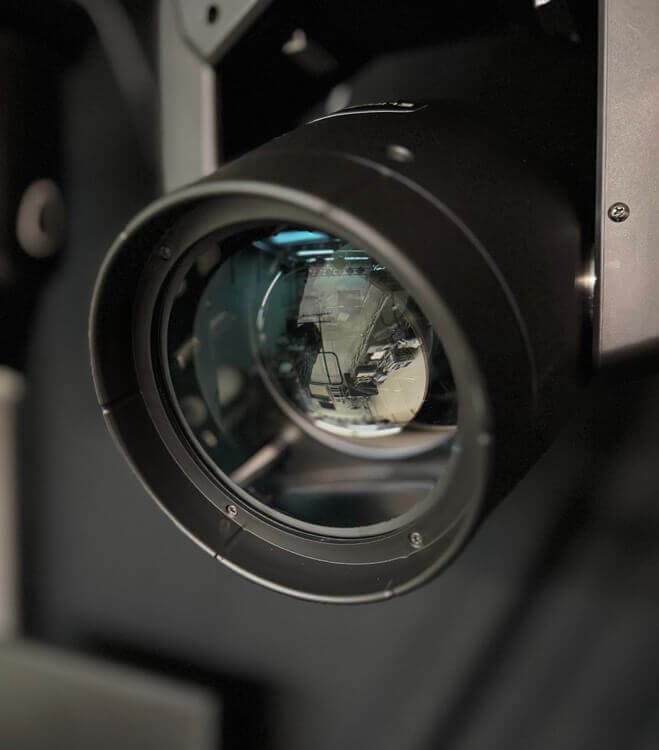

光学系（レンズ・TIRレンズ・フロントガラス）

点検ポイント

レンズ表面の埃・指紋・油膜
内部レンズの曇り
コーティングの剥離
フロントガラスの傷・ヒビ
ビームの乱れ・色ムラの発生

対策

マイクロファイバークロスで優しく清掃
皮脂汚れはレンズクリーナーを少量使用
コーティング面は強く擦らない
内部曇りは分解清掃（メーカー推奨手順に従う）
ビーム乱れが続く場合は光学ユニット交換を検討

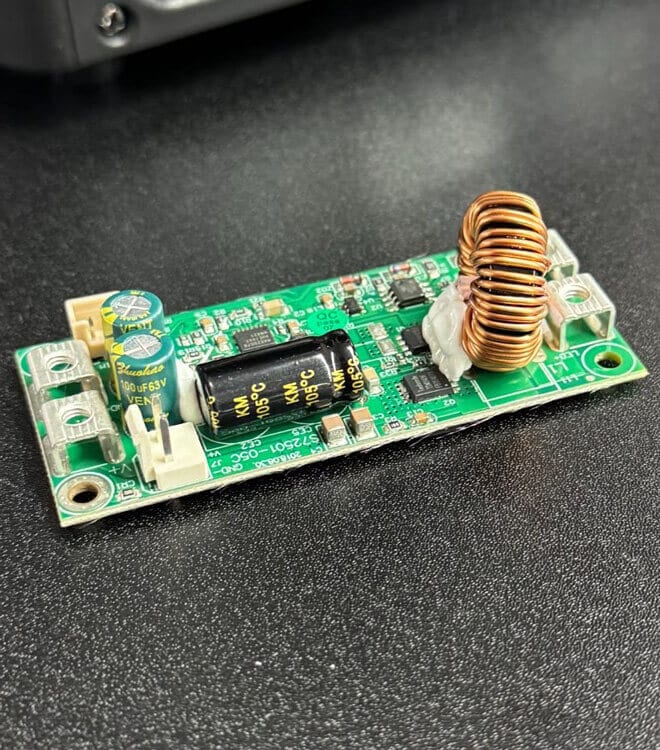

電源・ドライバー（定電流回路・PWM調光）

点検ポイント

調光時のちらつき（フリッカー）
起動が遅い・電源が落ちる
異音（コイル鳴き）
過熱・焦げ臭
電源ケーブルの接触不良

対策

フリッカー発生時はPWM周波数設定を確認
電源不安定時はドライバー基板の交換を検討
コイル鳴きは部品劣化の兆候 → 早期点検
ケーブルは定期的に交換・接点清掃
過熱時は放熱系の清掃と併せて点検

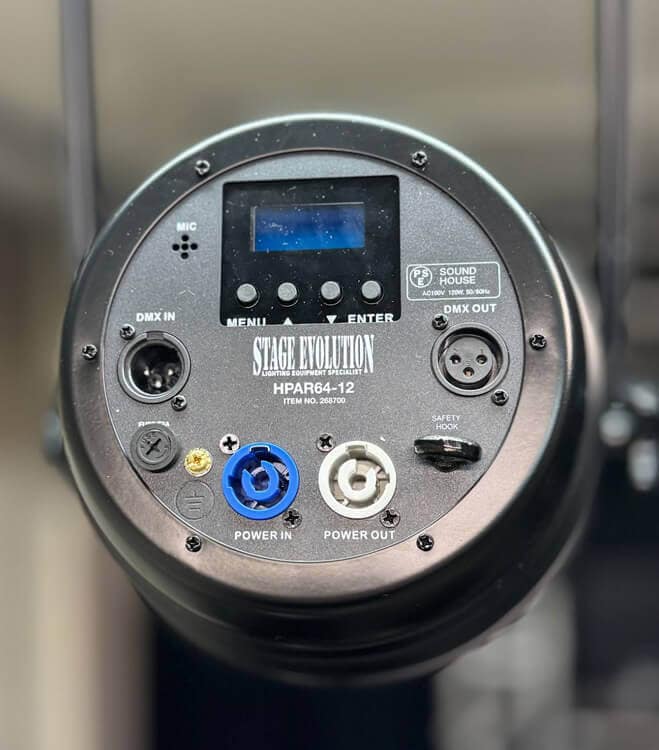

筐体・接点（外装・コネクタ・内部配線）

点検ポイント

XLR/DMXコネクタの接触不良
電源CONの緩み
内部ケーブルの断線・被覆劣化
ネジの緩み（振動で発生しやすい）
防水機種のパッキン劣化（IP65など）

対策

接点クリーナーでコネクタを清掃
緩みがあるコネクタは再固定
ケーブルの曲げ癖・断線を定期チェック
ネジはトルク管理しながら締め直し
パッキンは劣化時に交換（防水性能維持）

取扱い上の注意

高出力LED光源の直視禁止

LEDは指向性が高く光束密度が非常に大きいため、特に白・青・ライム系の波長では視覚負荷が強く、テスト点灯時は光軸を外しNDフィルタや遮光板を使用するなど、作業中の直視を避ける必要があります。
放熱部の高温による火傷・故障リスク

LED素子は熱に弱くヒートシンクやドライバー周辺は高温になるため、ファン停止や埃詰まりによる温度上昇が故障や火災につながることから、放熱フィンにケーブルを密着させず吸排気口を塞がないなど通風確保が重要です。
電源・ドライバー部の高電圧リスク

LED照明内部には高電圧のスイッチング電源が搭載されており、異臭・異音・過熱などの兆候がある場合は直ちに使用を停止し、通電中の分解を避けつつ電源ケーブルの被覆破れや緩みを早期に交換する必要があります。
吊り設置時の落下防止

LED照明は落下すれば重大事故につながる重量物であるため、セーフティワイヤーを必ず器具本体の専用ポイントに確実に通し、クランプを適正トルクで固定し、ケーブルの引っ掛かりによる器具の回転・落下にも注意する必要があります。
DMX・電源ラインの誤接続防止

DMXと電源コネクタの誤接続は基板焼損の原因となるため、DMX終端処理を適切に行い、電源分岐は定格電流を厳守し、接点の緩みや接触不良を定期的に点検することが安全運用に直結します。
フリッカー（PWM）による映像トラブル

PWM周波数が低い機種では撮影時にフリッカーが発生するため、特に調光0〜10%付近でのちらつきに注意し、撮影現場では高周波PWMモードを使用しつつカメラのシャッタースピードとの干渉を確認する必要があります。
屋外使用時の防水・防塵対策

IP65以上の機種でもコネクタ部は完全防水ではないため、雨天時に接続部を上向きにしない、結露が発生した場合は通電せず乾燥させるなど、水分侵入によるショート・腐食・故障を防ぐ運用が求められます。
経年劣化による光量低下・色ズレ

LEDは徐々に光量が低下し色味が変化するため、色ズレは演出事故につながり光量低下は放熱不良や内部異常の兆候である可能性があることから、定期的な比較テストを行い劣化が大きい個体は早期交換を検討する必要があります。

まとめ

LED舞台照明は、その光の特性や色再現、内部構造を正しく理解することで、性能を最大限に引き出すことが可能な機材です。省電力・長寿命といった多くの利点を持つ一方、演色性の管理やフリッカー対策、経年劣化への対応など、LED特有の課題も存在します。性能を維持するためには、放熱・光学・電源・接点各部の定期点検と清掃が不可欠です。また、高出力光源の直視禁止、放熱部の高温管理、内部高電圧のリスク、吊り設置時の落下防止など、安全面での知識と適切な運用を徹底することで、初めて安全かつ効果的な演出が可能となります。
