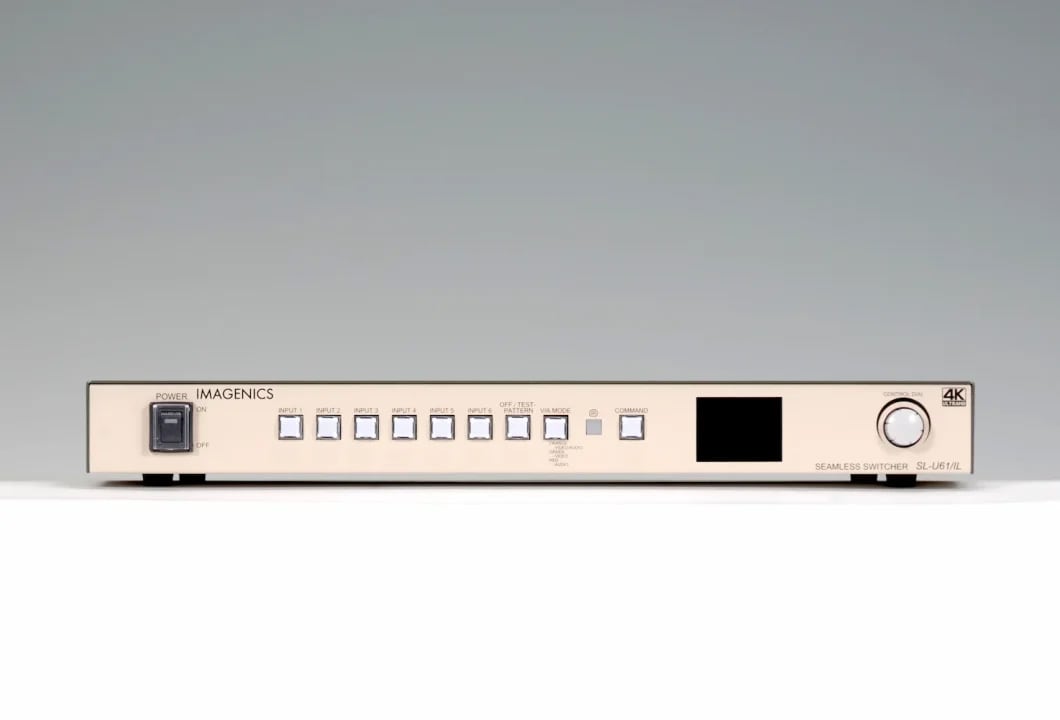

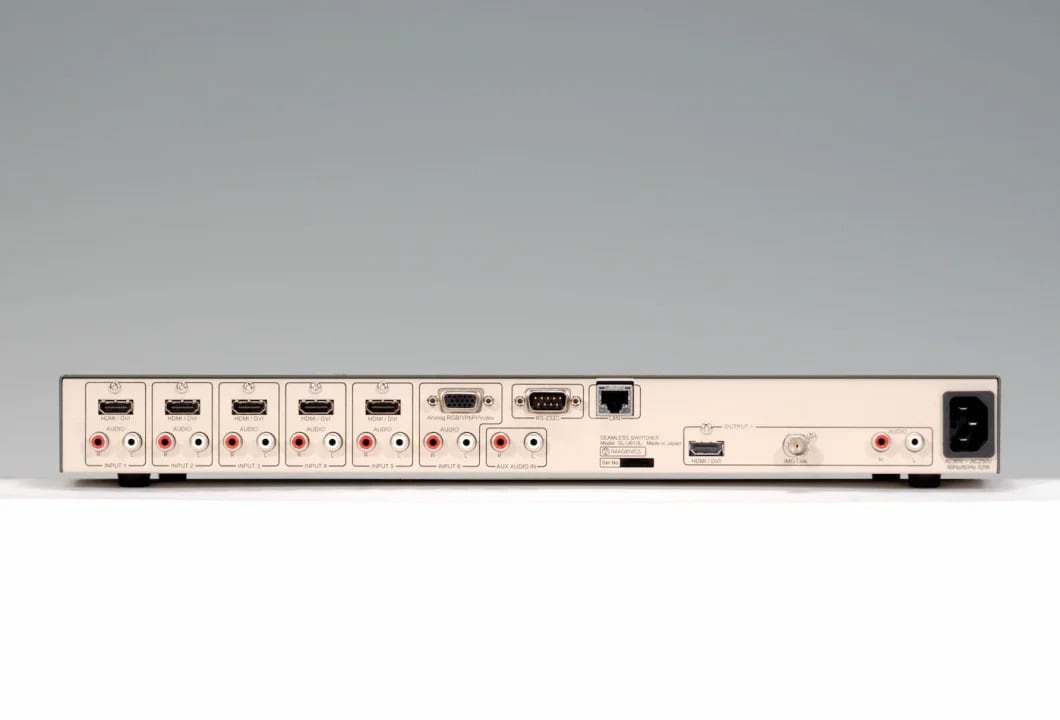

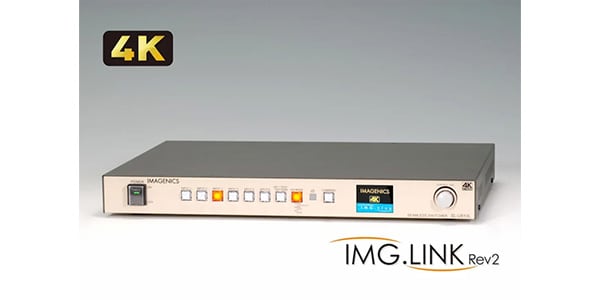

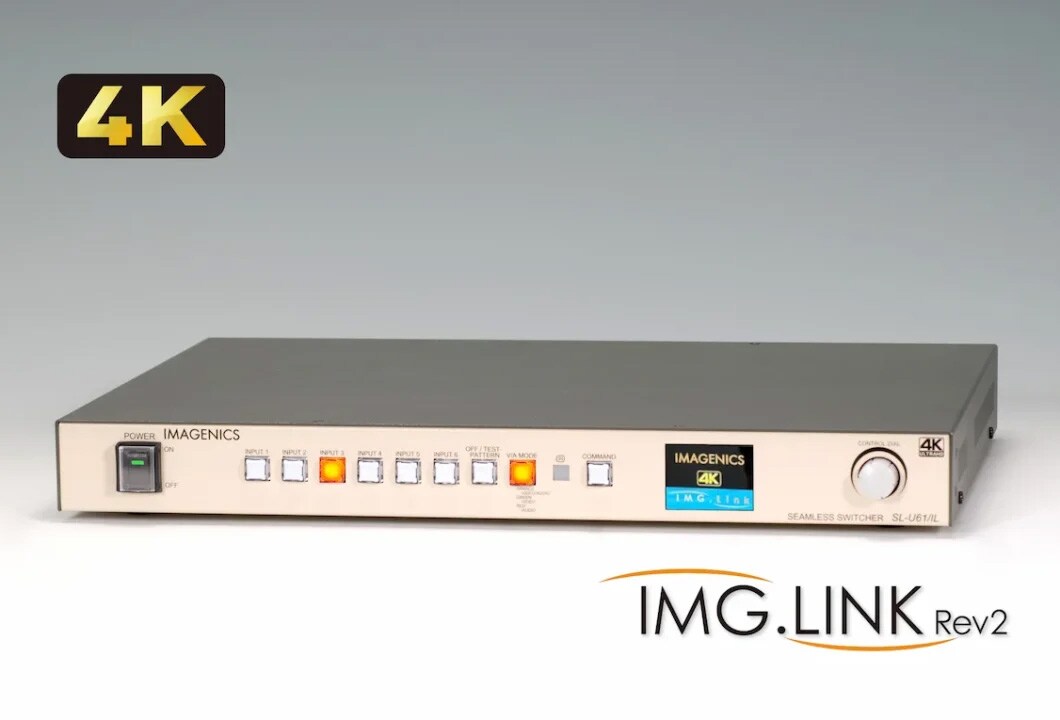

IMAGENICS / SL-U61/IL

4K60/4:4:4 のHDMI 信号に対応した映像・音声6 入力1出力のマルチシグナル対応シームレススイッチャー。 HDMI、DVI、RGB、コンポーネント、コンポジットビデオ、S ビデオの各信号に対応し、各々の信号を任意の解像度へスキャンコンバートして出力します。

■4K対応マルチシグナルシームレススイッチャー

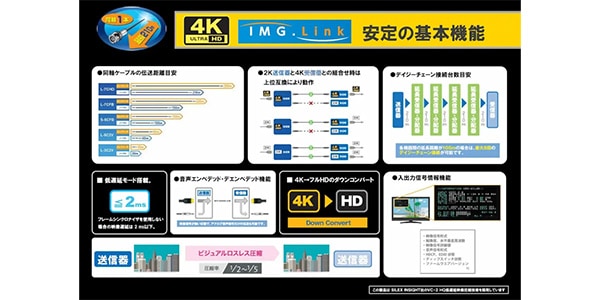

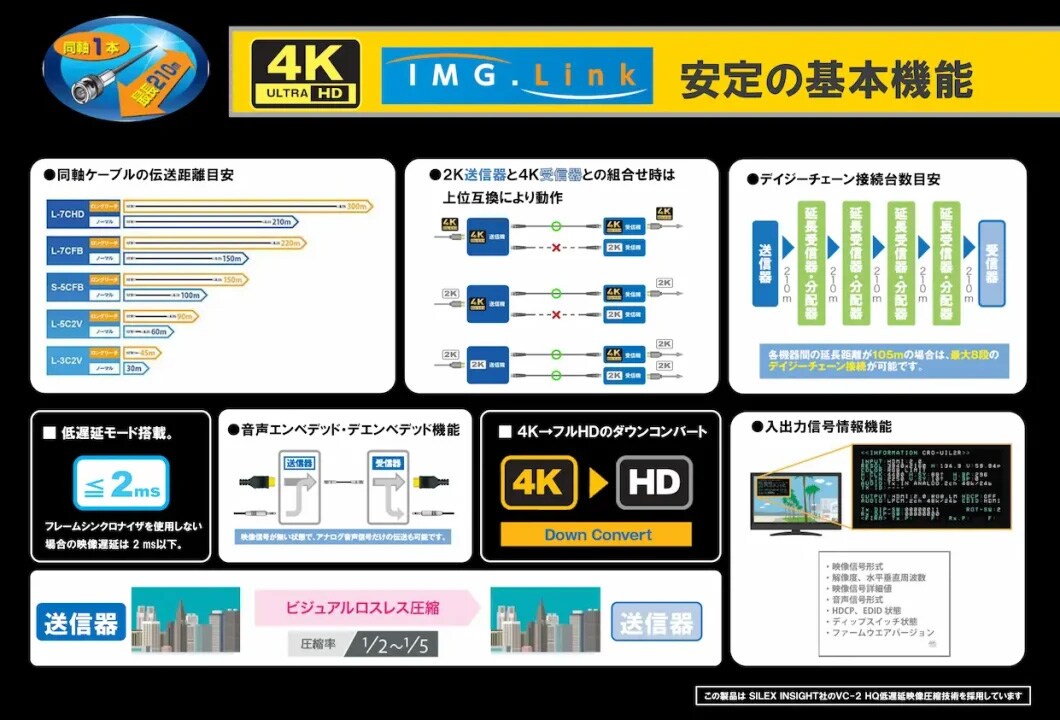

■IMG.LINKRev2出力
■映像入力
HDMI端子：
HDMI/DVI：HDCP1.4/2.2対応、DeepColor
対応、EDIDエミュレータ機能搭載、対応解像度480i
～1080p・4K60/4:4:4、VGA～UXGA・WUXGA(Reduced
Blanking)のCEA-861およびVESADMT解像度、
対応ピクセルクロックレート25MHz～600MHz、対応TMDS
クロックレート25MHz～300MHz形状：HDMITypeA19ピンコネクタ
入力数：5系統
D-sub15端子：
アナログRGB：VGA～UXGAおよびWUXGA(Reduced
Blanking)のVESADMT解像度、
対応ピクセルクロックレート25MHz～165MHz0.7
V(p-p)75Ω(SynconGreen時1.0V(p-p))、
同期信号HD・VDまたはCSTTLレベル、またはSyncon
Green、EDIDエミュレータ機能搭載コンポーネント：480i/480p/720p/1080i/1080pY
:1.0V(p-p)、CbCr/PbPr:0.7V(p-p)75Ω、480
系はビデオID-1対応コンポジット/S
ビデオ信号：コンポジット・Y:1.0V(p-p)、C:0.286
V(p-p)75Ω、NTSCビデオ信号、ビデオID-1対応形状：ミニDsub15ピンコネクタ
入力数：1系統
■映像出力
映像信号方式：HDMI信号、DVI信号、IMG.Link信号
HDMI端子：
出力解像度480i～1080p・4K60/4:4:4、VGA～
UXGA・WUXGA、QWXGA(ReducedBlanking)のCEA-861
およびVESADMTからのプリセット解像度、HDCP1.4/2.2
対応、DeepColor対応、形状：HDMITypeA19ピンコネクタ
出力数：1系統
IMG.Link端子：
出力解像度480p～1080p・4K60/4:4:4、VGA～
UXGA・WUXGA・QWXGA(ReducedBlanking)のCEA-861
およびVESADMTからのプリセット解像度(当社製IMG.Link
Rev2
対応受信器と組み合わせてご使用ください)オリジナル再エンコード方式シリアルデジタル信号、1.0
V(p-p)75Ω、形状：BNCコネクタ2系統(HDMI
との分配出力)
出力数：1系統
■映像入出力間遅延：約33ms～67ms
■音声入力
リニアPCM：32kHz～192kHz・16bit～24bit、最大8チャンネル
形状：HDMITypeA19ピンコネクタ
入力数：5系統
アナログ不平衡：
245mV(rms)(－10dBu)、約40kΩ、最大入力レベル:2.1
V(rms)(+8.8dBu)
形状：ステレオRCAピンジャック
入力数：6系統＋補助入力1系統
■音声出力
リニアPCM：48kHz・24bit、最大8チャンネル、形状：HDMITypeA19
ピンコネクタ、RJ-45コネクタ
出力数：各1系統
アナログ不平衡：245mV(rms)(－10dBu、10
kΩ以上負荷時)、最大出力レベル:2.1V(rms)(+8.8
dBu)、ローインピーダンス形状：ステレオRCA
ピンジャック
出力数：1系統
■音声遅延機能：0ms～85ms
■音声レベル調整機能：－77.5dB～＋18dB(0.5dBステップ)

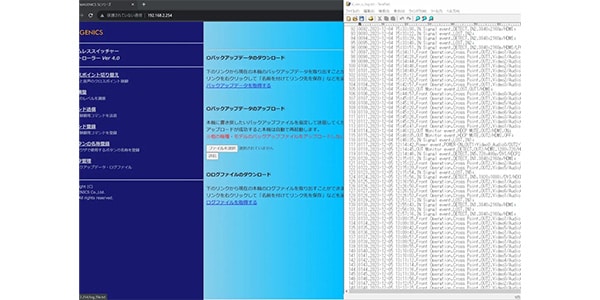

■外部制御：RS-232C(Dsub9ピンプラグ)1系統、LAN(RJ-45)1
系統、赤外線リモコン(リモコンは別売りです。)
■メモリーバックアップ：不揮発メモリによる設定値の保持特性10年以上
■内部時計用電池：コイン型リチウム電池CR20326年(20℃)
■電源/消費電力：AC90V～AC250V50Hz・60Hz/52W(最大)
■外形寸法/質量：幅422mmx高さ44mmx奥行き300mm/約4.2kg
■付属品：EIA19型ラックマウント金具1組(1U)、3P-3SL
■電源コード(AC100V系、ロック機構付き)1本、3P-2P
電源変換プラグ1個、HDMIケーブル抜け止め金具(CL-1)
6個、結束バンド6本
