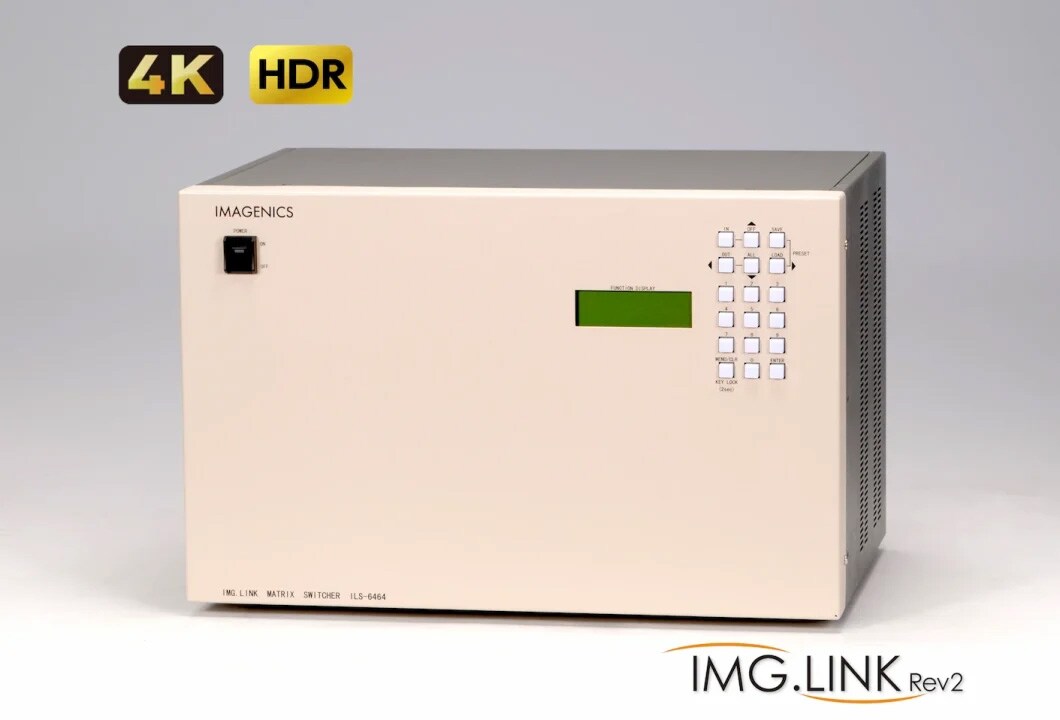

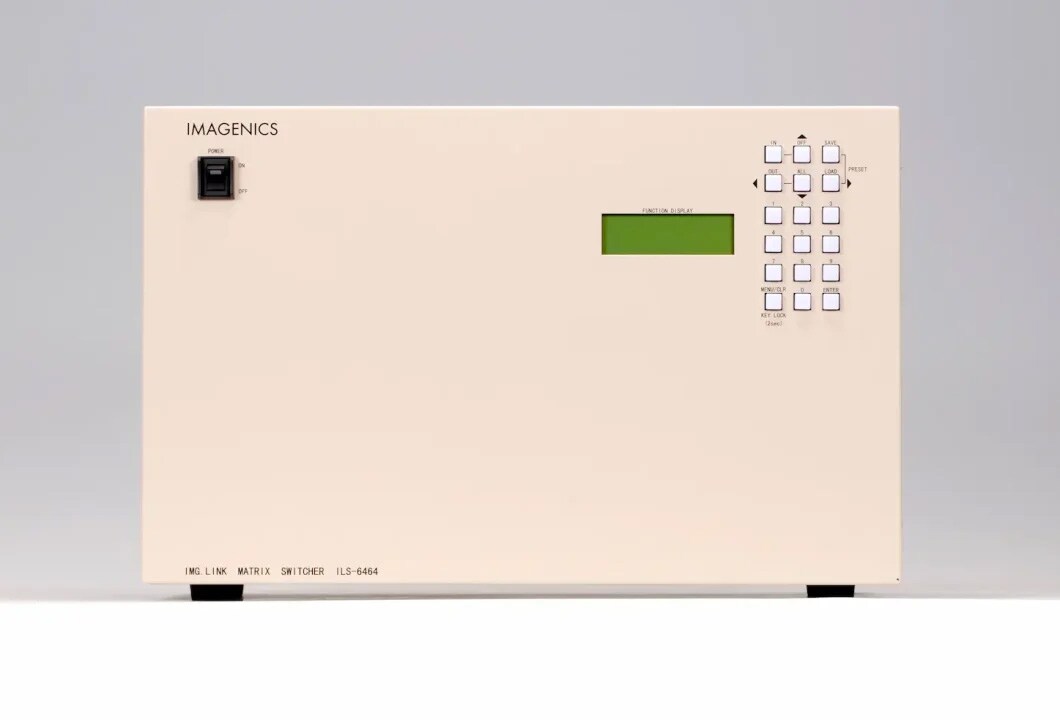

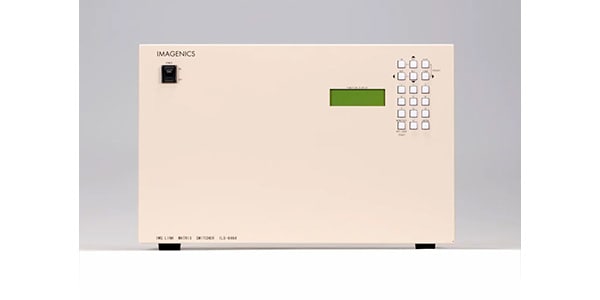

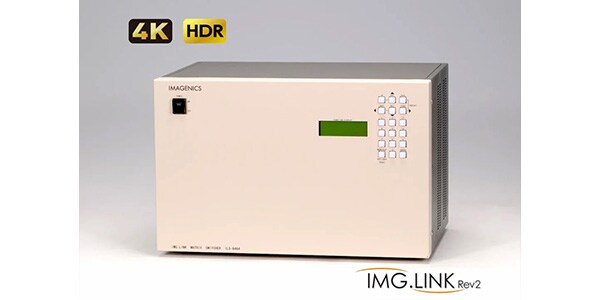

IMAGENICS / ILS-6464

弊社オリジナルHDMI(DVI)信号の同軸転送規格である、IMG.Link 信号(Rev1, Rev2 両対応)の64入力x64 出力のマトリックス型スイッチャー。イメージニクス製IMG.Link 送受信器を使用することにより、IMG.Link 信号の切替ができ、FS搭載の受信機CRO-URS2Aの使用により高速切替を実現します。

■IMG.LINKマトリックススイッチャー
■入力信号：
オリジナル再エンコード方式によるデジタルシリアル信号64系統1.0Vp-p75ΩBNCx64
オリジナル再エンコード後の映像ビットレート2.592GbpsNRZI信号(固定ビットレート、音声は9.216Mbps)
オリジナル双方向通信リンク機能

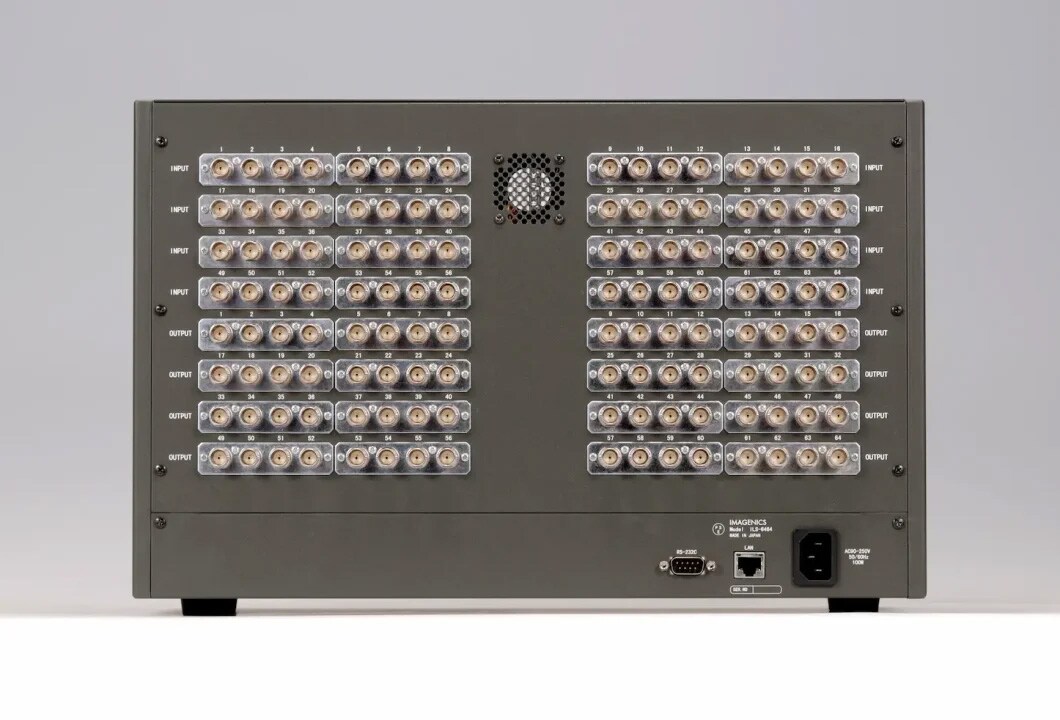

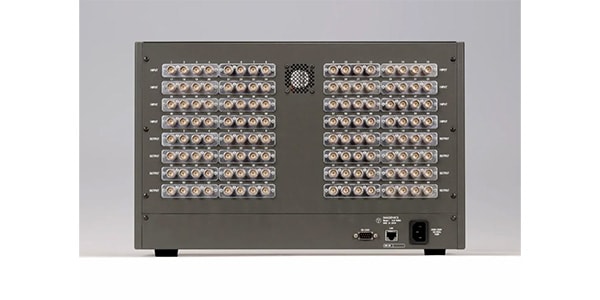

■出力信号：
オリジナル再エンコード方式によるデジタルシリアル信号64系統1.0Vp-p75ΩBNCx64
オリジナル再エンコード後の映像ビットレート2.592GbpsNRZI信号(固定ビットレート、音声は9.216Mbps)
オリジナル双方向通信リンク機能
■同軸伝送距離：
L-7CHD：210m、L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB：60m、L-3C2V：30m
※入力側、出力側それぞれにおいて、上記の伝送が可能です。
※設置環境等により距離が短くなる場合があります。
■LAN通信機能：
10BASET-T、100BASE-TX(自動判定)RJ451系統。
全てのネットワーク設定は、LAN通信からのTELNET接続およびWEBブラウザー接続から変更可能です。
■外部制御機能：
10BASE-T、100BASE-TXRJ-451系統
UDP/IP、TCP/IP、ブラウザ制御に対応。
RS-232C準拠全二重D-SUB9(オス)1系統
■ボーレート：4、800、9、600(初期値)、19、200、38、400bpsをメニュー設定から選択可能。
■フロー制御：ハードウエアフロー制御。
■通信フォーマット：データ8ビット、1ストップビット、パリティ無しです。
■その他機能：
フロントキーロック機能、入力検出表示機能、プリセットメモリーおよび最終状態のバックアップ機能(半永久)、温度感応型の内部FAN速度制御および回転異常アラームの表示・通知機能、ほか。
■電源：AC90V～AC250V
■消費電力：100W(最大)
■質量：約10kg
■SIZE：422(W)x266(H)x奥行(D)290mm(突起物を含まず)
■付属品：
国内専用電源ケーブル(3P-3SL3P-2P変換プラグ付)1本
電源スイッチカバー1個
EIA19型6Uラックマウント金具1組
