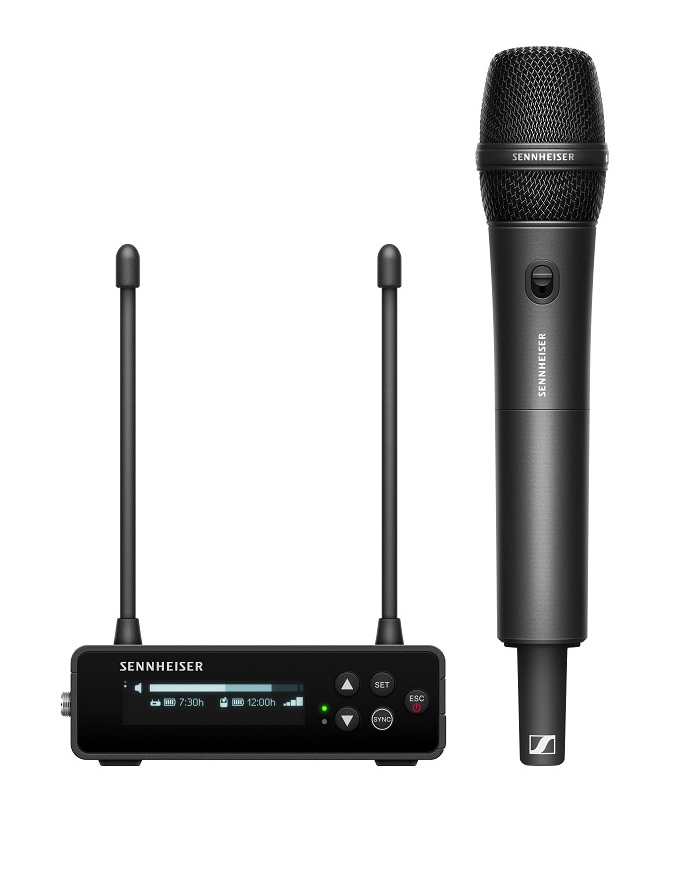

SENNHEISER / EW-DP 835 SET (T12)

Variations

Portable digital UHF wireless microphone system for video producers, content creators, and broadcasters, featuring the SMK-S handheld transmitter and MMD 835 unidirectional dynamic microphone module.

■Features
Sennheiser's Evolution Wireless Digital series of digital wireless microphone systems is the successor to the Evolution Wireless G4 system. The EW-D is a digital wireless microphone system that retains the reliability and sound quality of the acclaimed G4 system, while offering simplified setup, low latency, wide dynamic range, and other advanced features.
The EW-DP has a 134dB audio input dynamic range, which enables recording of detailed, clear, and distortion-free audio without the need for sensitivity adjustment. Furthermore, the EW-DP has a low latency of 1.9 ms, even though it is wireless.
The Smart Assist App is a dedicated app that connects to iOS and Android devices via Bluetooth Low Energy for efficient setup, operation, and monitoring from remote locations.
Portable digital UHF wireless microphone system set ideal for live performances and presentations

■Included in the package
- EW-DP EK Digital Portable Portable Single Channel Receiver
- EW-D SKM-S Digital Handheld Transmitter
- MMD 835 dynamic unidirectional microphone module
- Mounting kit (mounting plate, cold shoe, belt clip, screws
Screws)
- BA 70 lithium-ion battery & (2) AA batteries

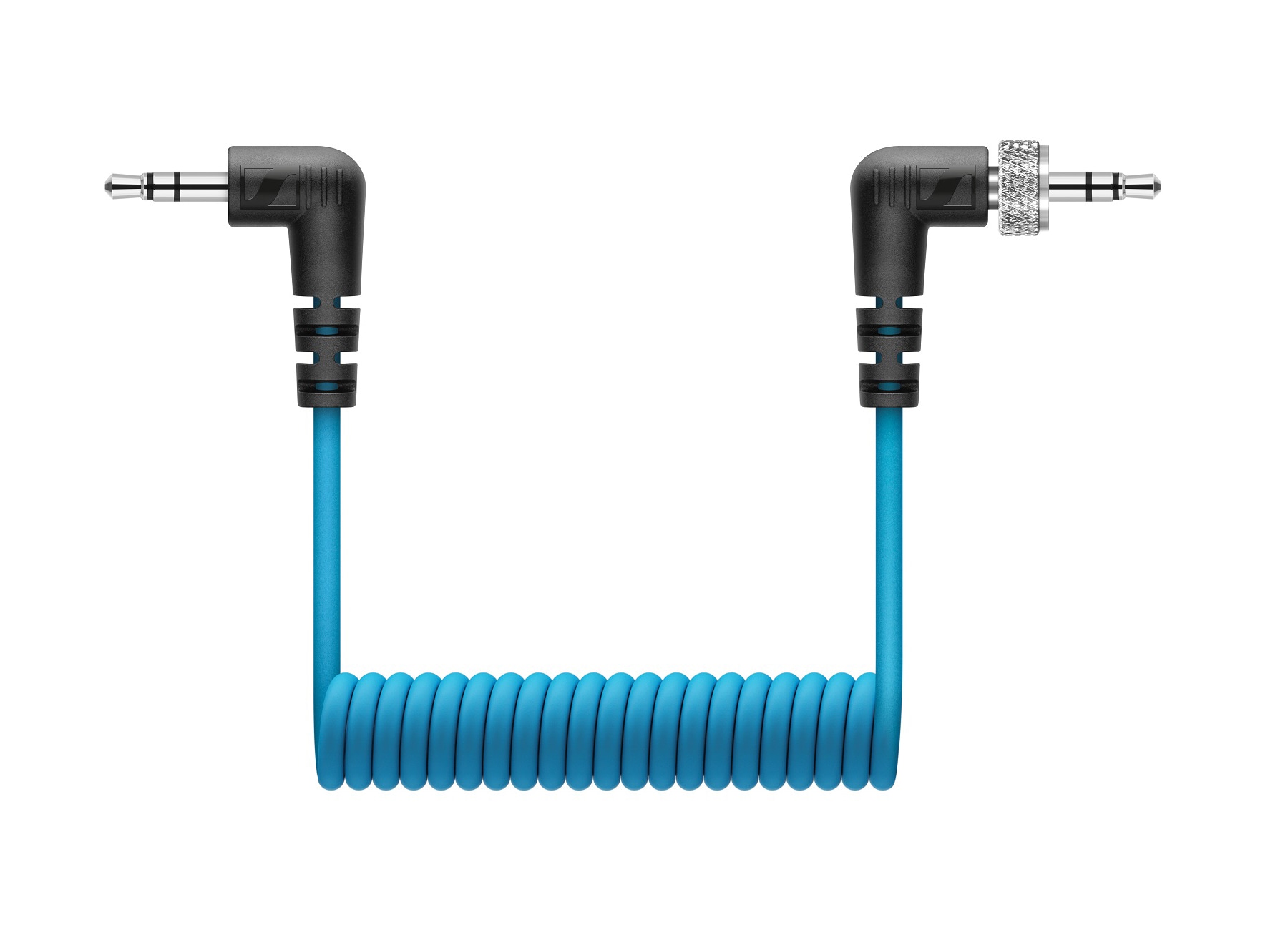

- Locking 3.5 mm TRS plug to 3.5 mm TRS plug cable

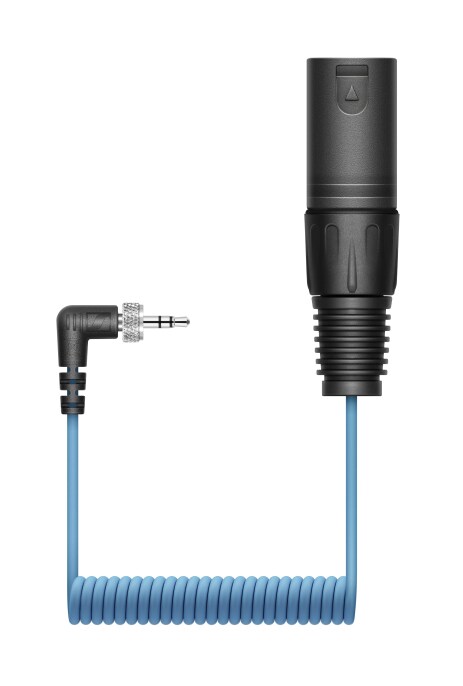

- Locking 3.5 mm TRS plug to XLR plug cable
- USB-C charging cable

ライブ・コンサートから映像収録まで、様々な業界でワイヤレス音声伝送をリードするSennheiserの動画撮影用オンカメラ・ワイヤレス・ハンドヘルドマイクセット（単一指向性ハンドヘルドマイクセット）がEW-DP 835 SETです。免許不要で購入した日から誰でも使用できるUHF B帯を使用しているため、すぐに導入することができます。オーディオ性能も申し分なく、134dBという非常に大きなダイナミックレンジを持ち、扱いやすいe 835ダイナミックマイクカプセルを持つ送信機をセットにしたことで、インタビュー撮影などの用途に最適なプロフェッショナル・ワイヤレスセットとなっています。

高音質デジタル変調を採用、歪みを防ぐ134dBのダイナミックレンジと10チャンネル同時使用を実現

従来機種EW G4シリーズはアナログ変調であったため、コンパンダーと呼ばれる機能を用いて音声を圧縮して伝送していました。EW-DP 835 SETで使用されるEW-DP EK受信機及びEW-D SKM-Sハンドヘルド送信機では、デジタル変調を採用しているためコンパンダーを必要とせず、クリアで精細なサウンドを得ることができます。デジタル変調でありながらも信号の遅延（レイテンシー）は1.9ミリ秒と極小に抑えられており、遅延を感じることなく使用できます。

受信機もしくはアプリで入力レベルが設定できるだけでなく、送信機にデュアルADコンバーターを搭載したことで134dBのダイナミックレンジをもつワイヤレス伝送を実現。送信機側の感度設定が不要となり、送信機の感度設定ミスによる意図しない歪みを防ぐことができます。

加えて、10チャンネルまで同時に使用することができます。これは従来機EW G4シリーズの8チャンネル同時使用を上回るスペックであり、演者ごとに送受信機を用意することで、スムーズな収録を実現します。

OLEDディスプレイと専用アプリによる快適な操作

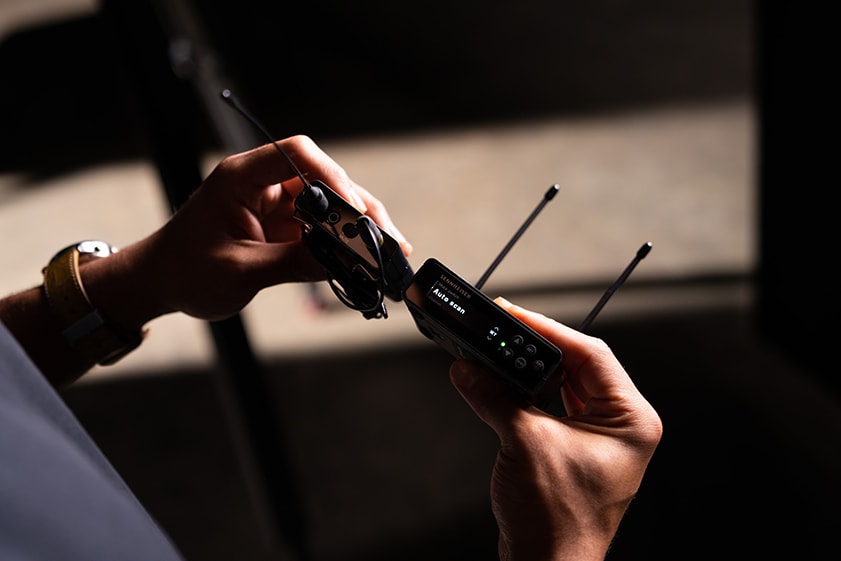

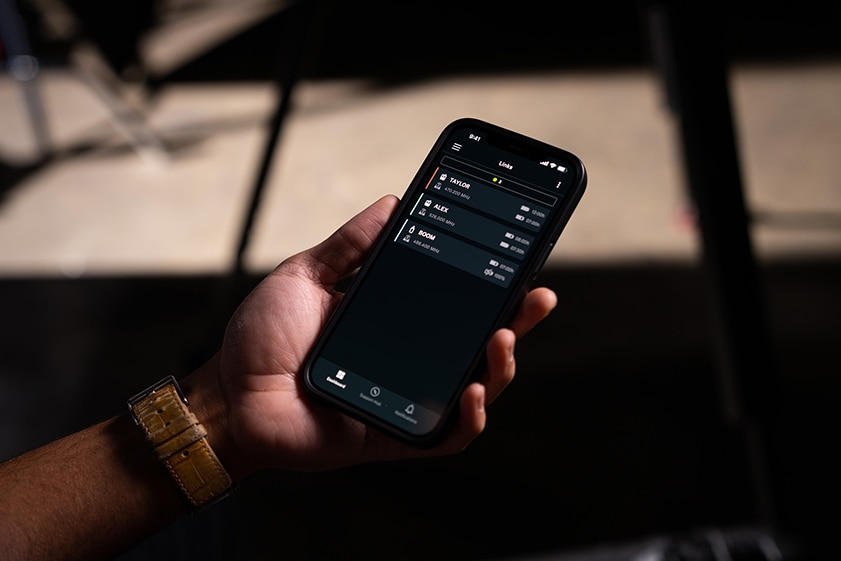

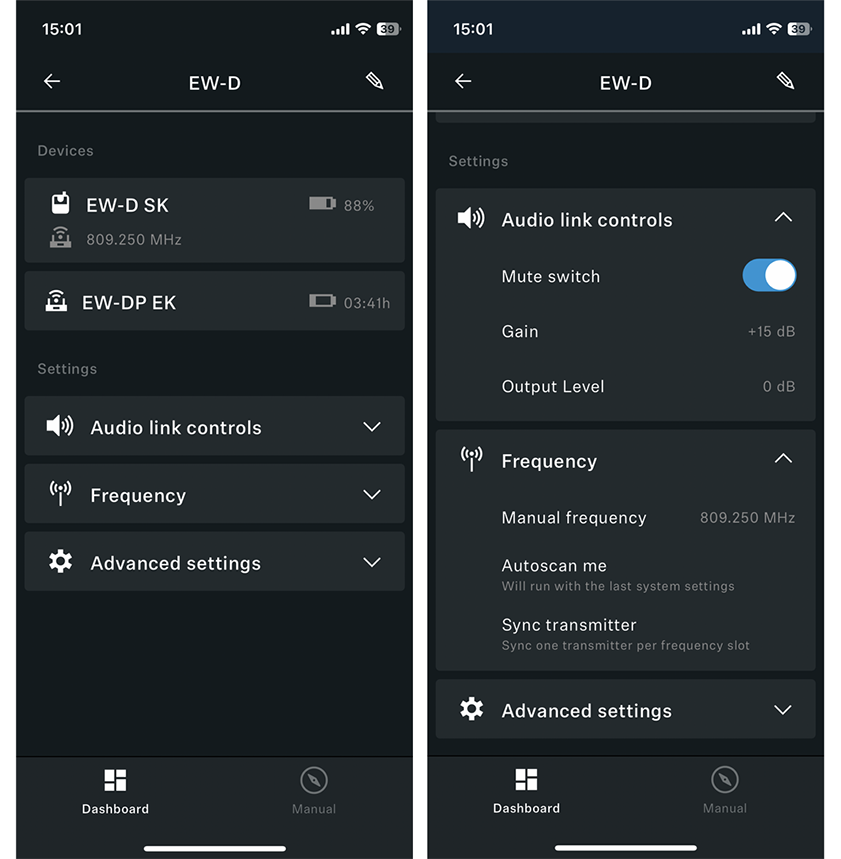

音声の送受信回路とは別にセットアップ用のBluetooth送受信回路を内蔵。ワイヤレス機器で難しいとされる送受信機の同期（Sync）も送受信機双方のSYNCボタンを押すだけで完了します。さらにお手持ちのスマホとEW-DP EK受信機をBluetoothでペアリングすれば、専用アプリ（Smart Assist App）を使用して監視とセッティング変更を行うことができます。

設定済で出荷されているため初回起動時にそのまま使用することができますが、周波数の変更・設定が必要な場合でも、オートスキャン機能を用いて自動的に最適な周波数を設定することができます。

本体及びアプリから設定可能な項目

Gain：マイクの入力音量設定
Output Level：出力音量設定
Headphone：ヘッドホン出力音量設定
Mute Switch：ミュートスイッチの有効/無効
Auto Scan：周波数のオートスキャン機能
Channel：選択した周波数でのチャンネル設定
Frequency：周波数の手動設定
Brightness：ディスプレイの輝度
Reset：工場出荷設定に戻す

複数の電源供給方法に対応

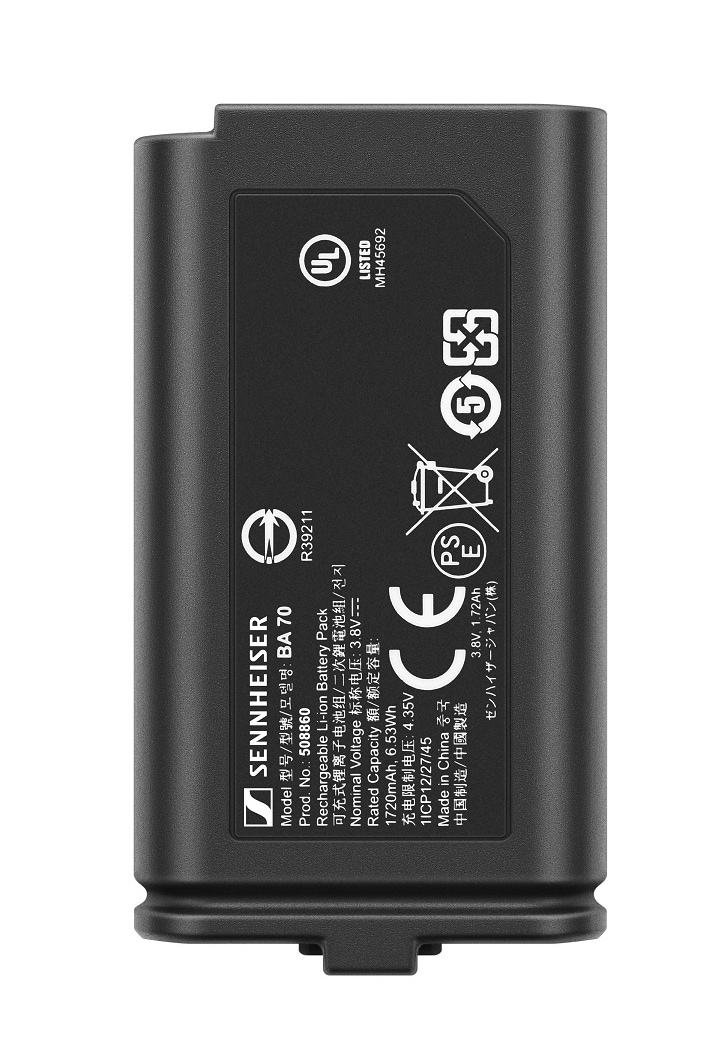

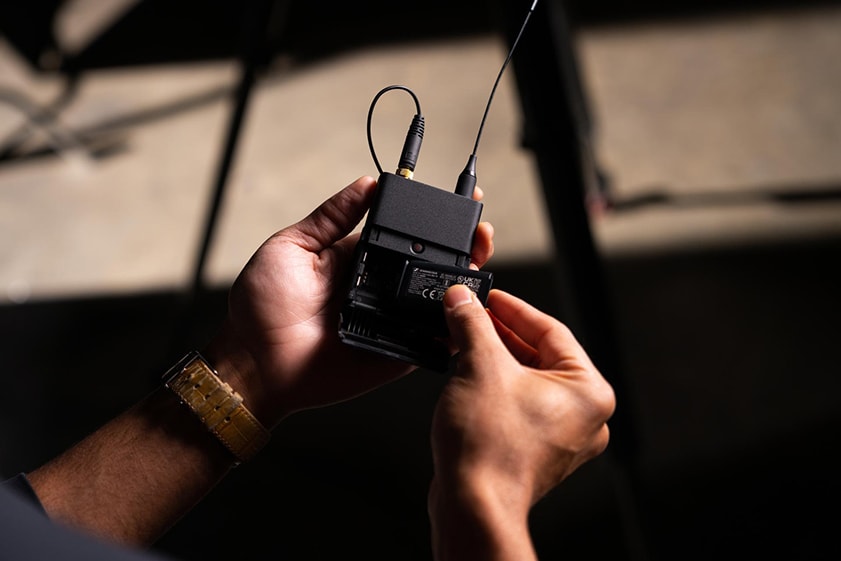

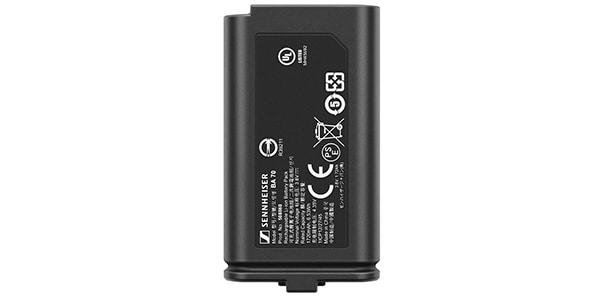

撮影現場での電池切れは撮影に大きな影響を及ぼしますが、EW-DP EK受信機はBA 70リチウムイオンバッテリーと単3乾電池の双方に対応。もしリチウムイオンバッテリーが切れても入手しやすい単3乾電池を使用することができます。セットには1本のBA 70リチウムイオンバッテリーが同梱されており、EW-DP EK受信機経由で充電することができます。

さらに、EW-DP EK受信機はUSB-Cコネクターからの給電が可能。12V/700mAを上限に、市販のUSB出力のモバイルバッテリー等から電源を供給することができます。コンビニエンスストアが遠い屋外のロケにおいても安心して使用できます。

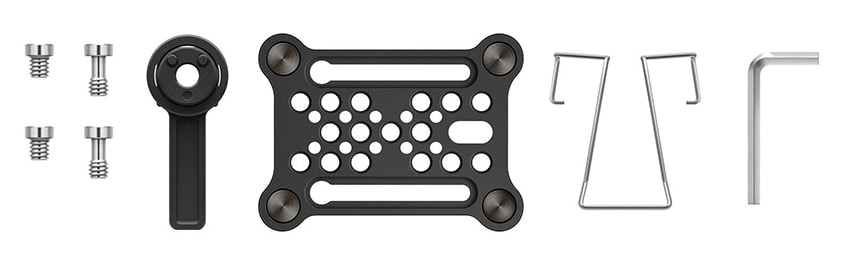

チーズプレート（マウンティングプレート）を介した多彩な取り付け方法

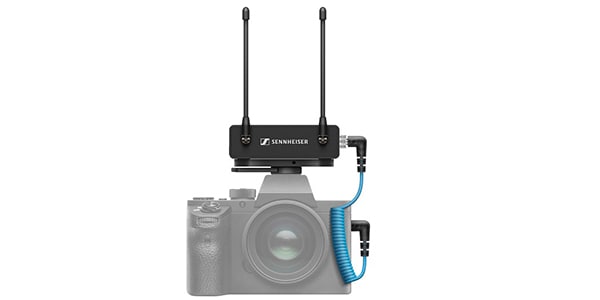

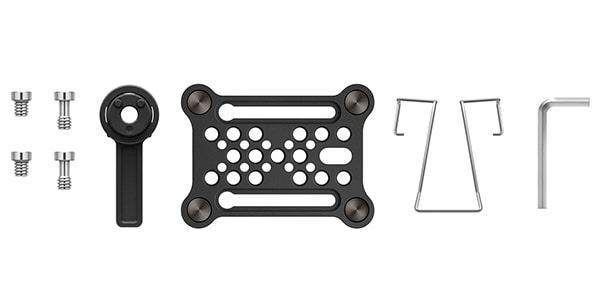

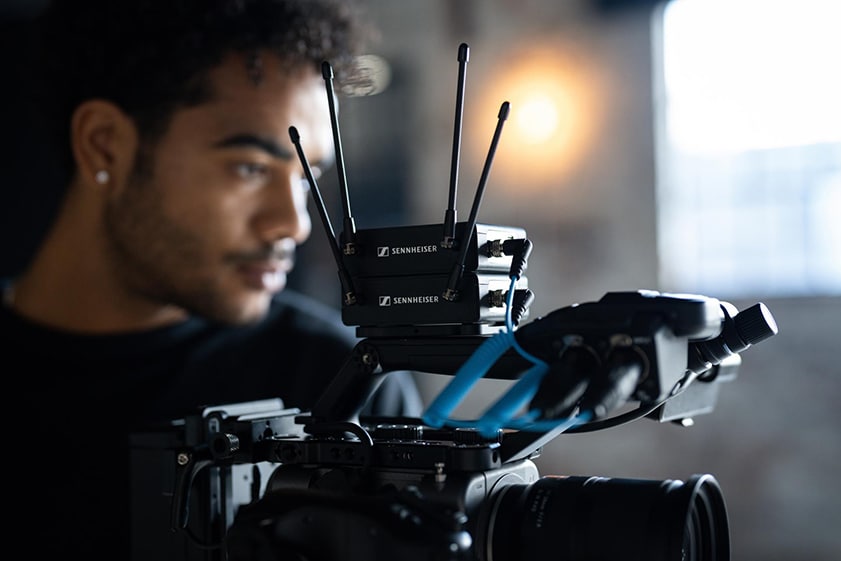

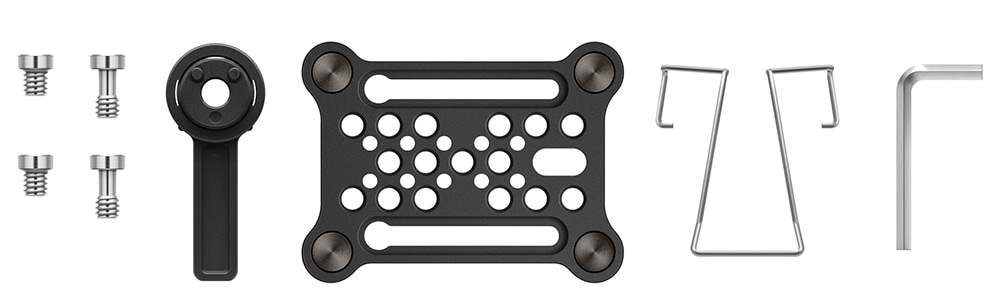

EW-DP EK受信機底面にカメラネジ穴があるだけでなく、16箇所のカメラネジ穴が開いた鉄製のチーズプレート（マウンティングプレート）が付属。EW-DP EK受信機底面には強力な磁石が埋め込まれているため、チーズプレート（マウンティングプレート）を瞬時に取り付けることができます。付属のアダプターでシューマウントが可能ですが、DSLRのカメラリグ等にチーズプレート（マウンティングプレート）を取り付けることも容易です。取り付け用のネジやベルトクリップ用のアダプターも付属します。

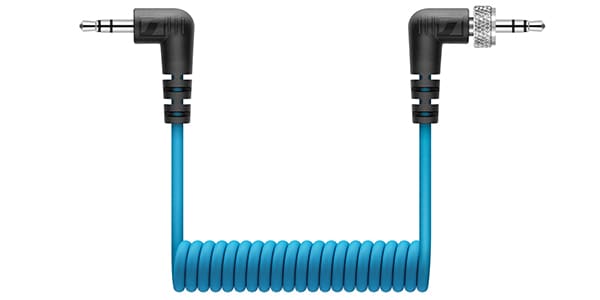

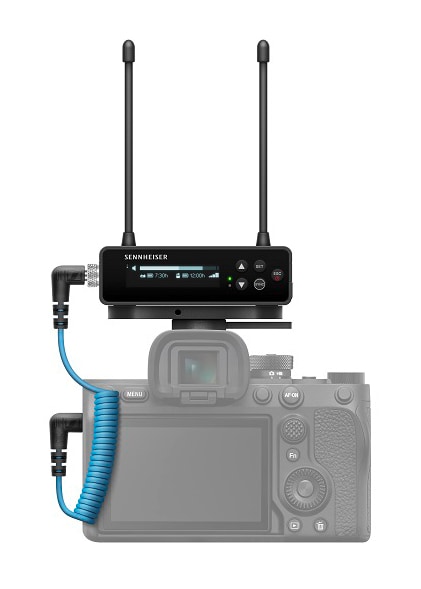

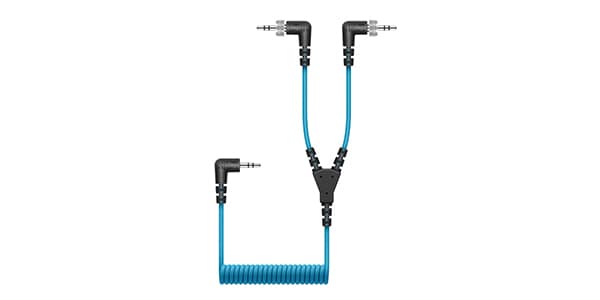

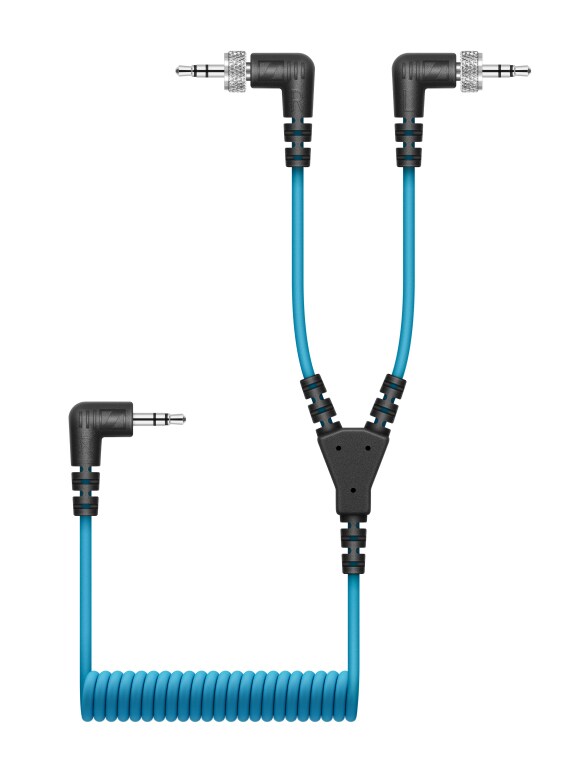

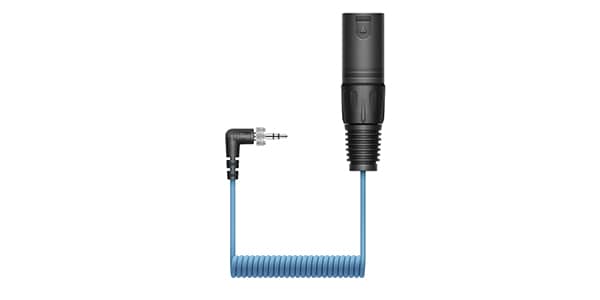

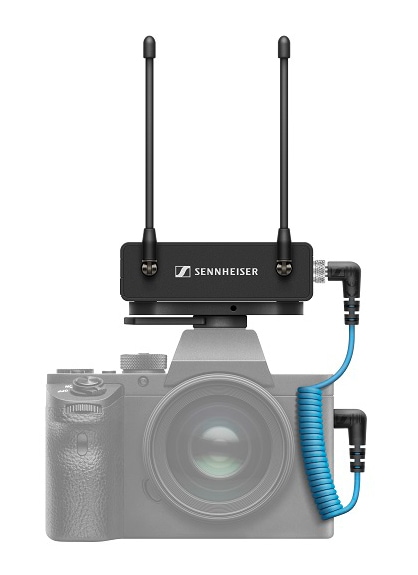

なお、カメラにはEW-DP EK受信機から、付属の3.5mmTRS-3.5mm TRSケーブル、または3.5mmTRS-XLRケーブルを用いて接続します。

定評あるe 835マイクカプセルが付属

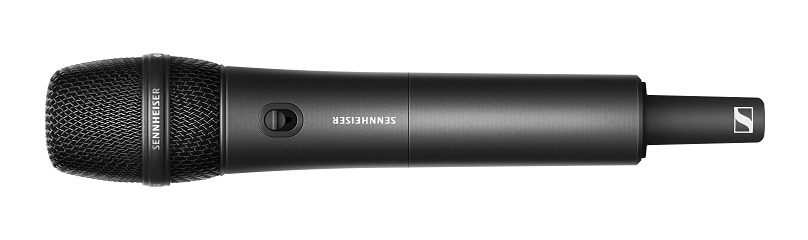

ハンドヘルドマイク部は、EW-D SKM-Sハンドヘルド送信機とマイクカプセルで構成されており、定評のあるe 835ダイナミックマイクカプセル（MMD 835）が付属しています。カーディオイド指向性を持つMMD 835カプセルは154dB SPLの最大耐音圧を誇り、大音量ボーカルでも安心して使用することができます。

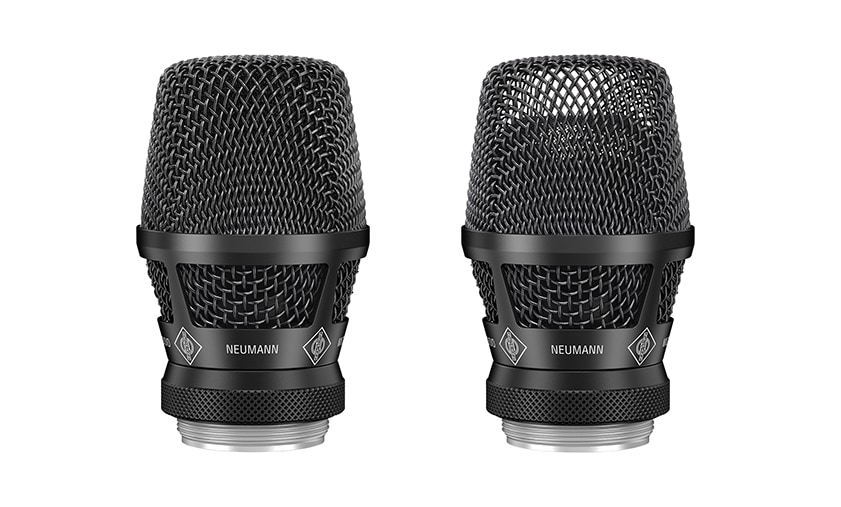

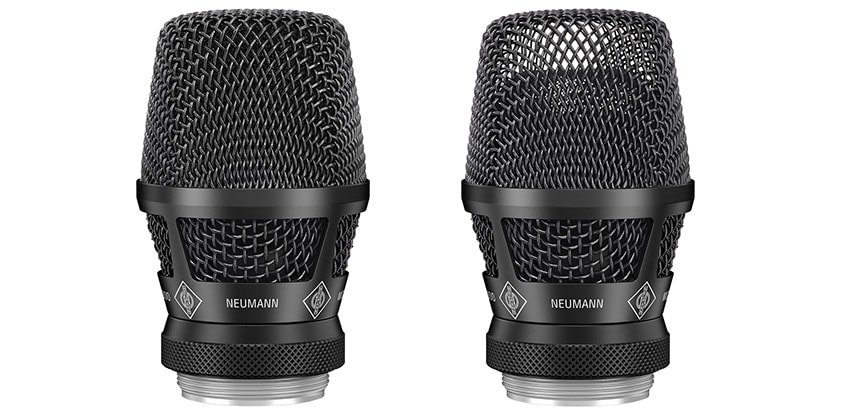

なお、カプセル部はSennheiser共通規格を採用しており、お好みのマイクカプセル（別売）に換装することができます。スーパーカーディオイド特性の上位機種e 945のカプセルであるMMD 945や、MD 445のカプセルMM 445、さらにはNeumann KMS 104/KMS 105をベースとしたNeumann KK 204/KK 205カプセルも使用可能です。

セット内容

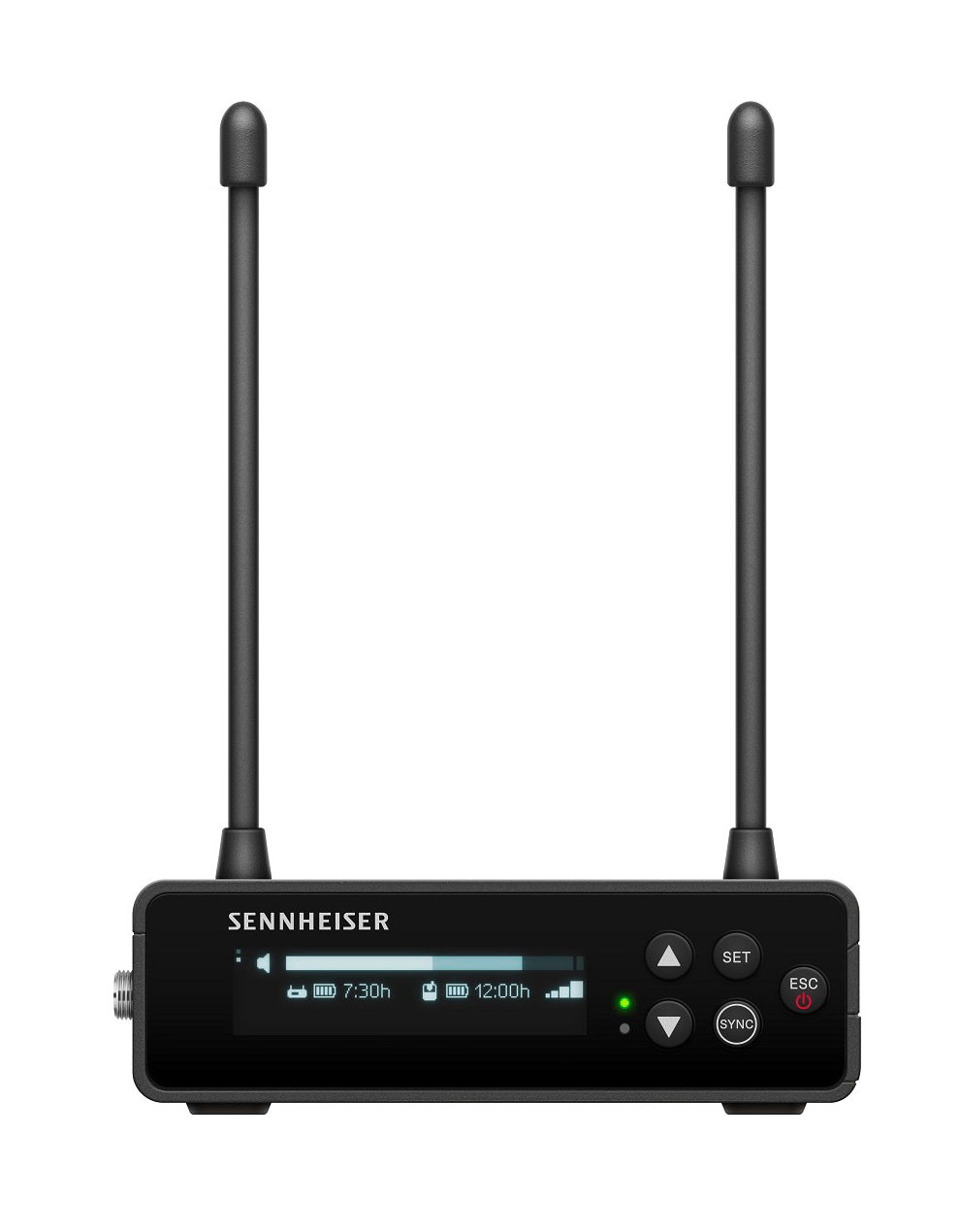

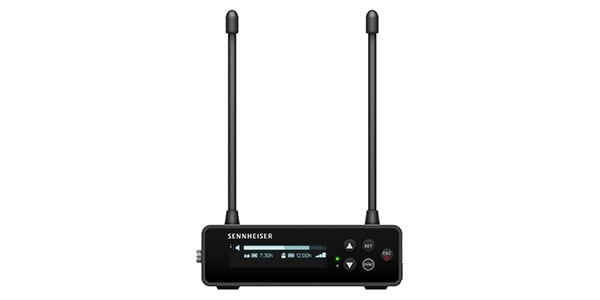

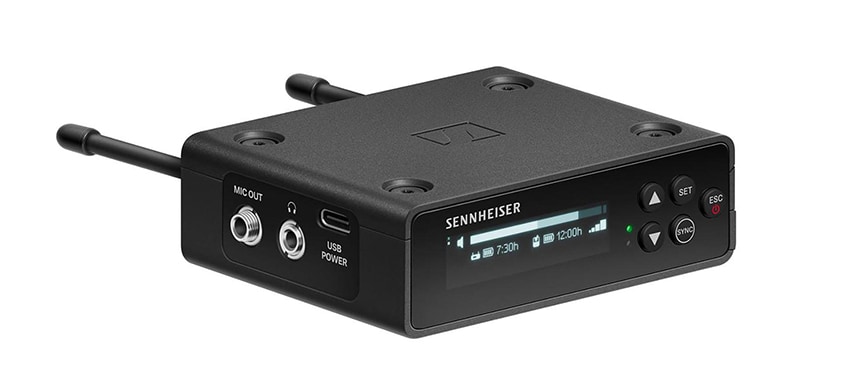

EW-DP EK デジタル・ポータブル・シングルチャンネルレシーバー（受信機）
EW-D SKM-S ハンドヘルド送信機
MMD 835 マイクロホンヘッド
MZQ 1 マイクロホンクランプ
マウンティングキット（チーズプレート（マウンティングプレート））、コールドシュー、ベルトクリップ、ネジ類）
BA 70リチウムイオンバッテリー
動作確認用単3乾電池　2本
3.5mm TRS（ロック付）-3.5mm TRS カールコード
3.5mm TRS（ロック付）-XLR カールコード
USB-Cケーブル（充電用）

主な機能

動画収録に最適なUHF B帯デジタル・ワイヤレス・マイクシステム
同期・設定用のBluetooth機能
チャンネル表参照不要、375KHzステップ等間隔配置可能
高度なバッテリーマネジメントシステムによる長時間駆動（送信機：最大12時間、受信機：最大7時間）
様々な取り付けを可能にする磁石による取り付け・積み重ね構造
134dBのダイナミックレンジ
1.9msの低レイテンシー
受信機でのUSB-C端子経由での充電
スマートホンアプリによる設定・監視

仕様

システム
音声伝送周波数レンジ	806.125 – 809.750 MHz
Bluetooth® Low Energy (BLE) 周波数レンジ	2402 - 2480 MHz
周波数特性	20Hz - 20kHz (-3dB) @3dBfs
THD	-60dB以上 (1kHz, @-3dBfs input level)
ダイナミックレンジ	134dB
システムレイテンシー	1.9ms
動作温度	-10℃ - +55℃
相対湿度	5 - 95% (非凝縮)

EW-DP EK
入力電圧	〜1.8V - 4.35V
入力電流	BA 70:Typ. <250mA / Max. <400mA 2xAA:Typ. <400mA / Max.<750mA USB-C: <300mA@5V
電源	・単3乾電池2本・BA 70 充電式リチウムイオンバッテリー・USB-C PD Power Supply(max.) ・・5V / 1500mA ・・9V / 900mA ・・12V / 700mA
送信電力	Bluetooth：:max 10mW EIRP
オーディオ出力	<2dBV max.(high level) / <4dBU max(high level)
ヘッドホン出力	<50mW (16Ω)
大きさ	86 x 67 x 28 mm
重さ	約140g（アンテナ及び電源を除く）

EW-D SK
入力電圧	2.0 - 4.35V
入力電流	< 300mA
電源	・単3乾電池2本・BA 70 充電式リチウムイオンバッテリー
送信電力	音声伝送：10mW ERP Bluetooth：max 10mW ERP
サイズ	63 x 80 x 20 mm
重さ	約120g

EW-D SKM-S
入力電圧	2.0 - 4.35V
入力電流	< 300mA
電源	・単3乾電池2本・BA 70 充電式リチウムイオンバッテリー
送信電力	音声伝送：10mW ERP Bluetooth：max 10mW ERP
サイズ	50 x 268 mm（MMD 835マイクカプセル込） 40 x 200 mm（MMD 835マイクカプセル除く）
重さ	約304g（MMD 835マイクカプセル込）約195g（MMD 835マイクカプセル除く）
MMD 835	-
トランスデューサー	ダイナミック
指向性	カーディオイド
感度	2.1mV/Pa
