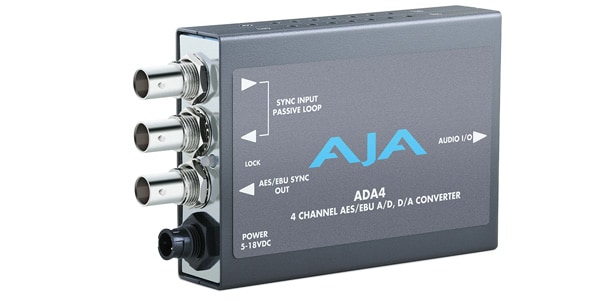

AJA Video Systems / ADA4 4 チャンネル双方向オーディオ A/D & D/A コンバーター

4チャンネル A/D、4チャンネル D/A、2チャンネル A/D、2チャンネル D/A、AES シンクロナイザーとして設定できる、4 チャンネルコンバーター。

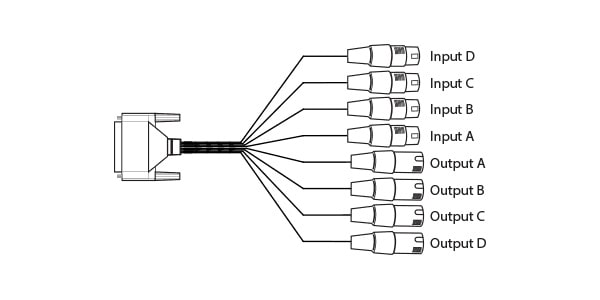

ブレイクアウトケーブル同梱
同梱のブレイクアウト ケーブルによって ADA4 のオーディオ接続が実現するため、ミニコンバーターの全体的なサイズをコンパクトかつポータブルに維持しながら、8 チャンネルの AES オーディオ入出力が可能になります。

主な機能
・A/D、D/A、AES の同時シンクロナイザー
・フルタイム AES11 低ジッタ基準出力
・最高 4チャンネルでバランスドアナログを AES/EBU オーディオに変換
・最高 4チャンネルで AES/EBU をバランスドアナログオーディオに変換
・XLR ブレイクアウトケーブルが同梱
同梱のブレイクアウト ケーブルによって ADA4 のオーディオ接続が実現するため、ミニコンバーターの全体的なサイズをコンパクトかつポータブルに維持しながら、8 チャンネルの AES オーディオ入出力が可能になります。

・AES11/ワードクロック/3 値シンク/ブラックバースト リファレンス ループ
・オーディオレベルの調整が可能
・96kHz と48kHz 間でのサンプルレート変換
・ディップスイッチによる 5-18VDC 電源設定

■4 チャンネル双方向オーディオ A/D & D/A コンバーター
■アナログオーディオ I/O:
バランスド、XLR、各 XLR コネクタにつき 1 チャンネル
■AES オーディオ I/O：
バランスド 110 ohm、XLR、各 XLR コネクタにつき 2 チャンネル
■アナログオーディオレベル (フルスケール デジタルに対する):
+24dBu (SMPTE RP155)、+18dBu (EBU R68)、+15dBu (ドイツ)、+10dBV (民生 +12.2 dBu)
■オーディオコンバーター:
24-bit、48/96kHz
■ユーザーコントロール：
(外部ディップスイッチ)
チャンネル 1/2: A/D, D/A
チャンネル 3/4: A/D, D/A
オーディオ レベル 1
オーディオ レベル 2
■リファレンスループ:
75 Ohm (未終端)。HD/SD 同期、AES-11、ワードクロック (48/96 KHz) のいずれか
■SIZE:147(W)x25(H)x79(D)mm
