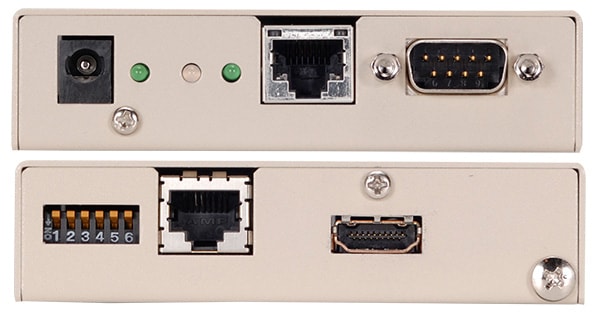

IMAGENICS / CRO-HE25RX　延長受信器

CAT5e/6 ケーブルでHDMI 信号、RS-232C 双方向通信、100BASE-TX イーサネットを最大150m 延長できる受信器。 WUXGA@60や1080@60pをはじめ、4K30pおよび4K60pにも対応。

・1本のツイストペアケーブルで、HDMI(DVI-D)信号と双方向RS-232C信号、100BaseTXのイーサネットをデジタル信号で伝送。
・4 K30p(4:4:4)、および4 K60p(4:2:0)に対応します。HDCPは1.4/2.2対応(パススルー)です
・HDBaseT対応品です。
・100m伝送時の映像遅延は最大10μ秒以内
・送・受信器の接続状況、HDCPの通信状況を示すステータスLED装備。
・はがきサイズのコンパクトボディ、メタルケース採用の堅牢設計。

■延長受信器(CAT5e/6 ケーブルでHDMI 信号、RS-232C 双方向通信、100BASE-TX イーサネット)
■4K信号方式: TMDSクロック ：25 MHz ～ 300 MHz、ピクセルクロック：25 MHz ～ 600 MHz 、データレート ：0.75 ～ 9 Gbps 、HDCP ：1.4/2.2 、対応解像度 ：4K60p 4:2:0 24bit、4K30p 4:4:4 24bit　など
■映像出力信号：HDMI Type A 19 ピンコネクタ 1 系統 ＴMDS クロック 25 MHz ～ 300 MHz
■CAT5e/6入力：HDBaseT信号 RJ-45 1 系統
■RS-232C入出力：D-sub 9 ピン オス 1 系統（最大115200 bps・TXD/RXD/CTS/RTS）
■LAN入出力：RJ-45 1 系統 10BASE-T / 100BASE-TX、Auto Negotiation、Auto MDI / MDI-X
■CAT5e/6伝送距離: CAT-5e/6 STP 使用時。　150 m：TMDS クロックが158MHz以下でデータレートが4.74Gbps以下の信号をロングリーチモードで伝送時。1080@60p（24bit）、WUXGA@60p（RB）など、 100 m：TMDS クロックが 225 MHz 以下でデータレートが 6.75 Gbps 以下の信号。1080@60p（36bit）、UXGA@60p など 70 m：TMDS クロックが 300 MHz 以下でデータレートが 9 Gbps 以下の信号。4K@60p（4:2:0）や1080@60p（48bit）など
■映像遅延：最大10μs（TX～RX間が100mの場合）
■電源：DC 5 V 1.2A
■SIZE: 100(W) × 25(H) × 150(D)mm (突起物を含まず) 重量約510 g
■付属品：AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用 ACアダプター 1 台 (5 V 2.3 A 出力 ロック機構付き)、HDMI コネクタ抜け止め金具(CL-1) 1 個
※HDCP・CECはパススルー、HEC・ARCは非対応。
※ CAT5e/6ケーブルは、電磁波や静電気の影響を受けにくいSTPケーブル(メーカー別売品ケーブル推奨)をご使用ください。
※DVI系信号のHDCPに対応しません。
