DirectOut Technologies / MADI.9648

「MADI.9648」は、ライブコンソールの96KのMADI入出力を放送などの48Kのシステムとのやりとりを容易にする双方向のサンプリングレートコンバータです。ライブ・オンエアーのシステムをシンプルに確実なものとするサンプリングレートコンバータ・ユニットです。

■サンプリングレートコンバーター

MADI.9648は、128CHのオーディオチャンネルの双方向変換用の4つの独立したSRCブロックを備えた同期MADIサンプルレートコンバータです。8個のMADIポートを装備し、2 FS（88.2 / 96 kHz）と1 FS（44.1 / 48 kHz）の間で変換する正確な1：2または2：1の比率の同期低遅延変換機能を備えています。64のオーディオチャネルを有する1 FS MADIストリームは、それぞれ32のチャネルを有する2系統の2 FS MADIストリームに変換されます。逆の場合には、2系統の2FSストリームが変換されて1系統の1FSストリームに結合されます。これにより、外部機器と96kHzの最新のライブコンソールとの統合が容易になります。

■主な特徴
◎プラグ＆プレイ
設備時には何も調整する必要はありません。フレームフォーマット（48k / 96kフレーム）とチャンネルモード（56/64チャンネル）の固定信号ルーティングと自動信号検出により、インストールが容易になります。 2 FS入力は、96kフレームと48kフレーム（S / MUX）の両方に対応しています。 2FS出力は、同じポートの入力信号に従って、96kフレームまたは48kフレーム（S / MUX）に自動的に設定されます。

◎柔軟性
必要な共通クロックソースはありません。各SRCブロックの出力は、対応するMADI入力に同期します。

◎ライブ
往復8サンプルの低遅延処理（1FS-2FS-1FS）は、ライブサウンドアプリケーションの厳しい要件を満たしています。

◎オールラウンド

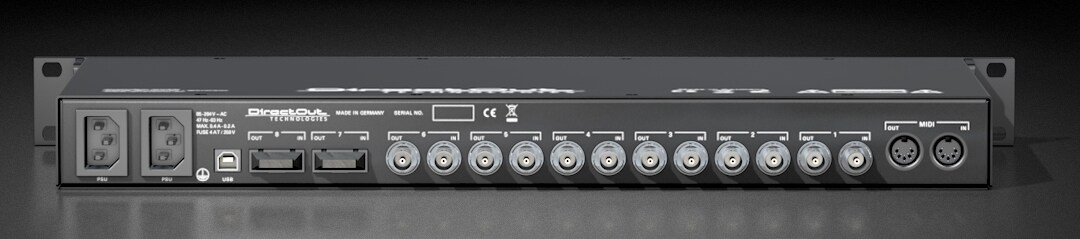

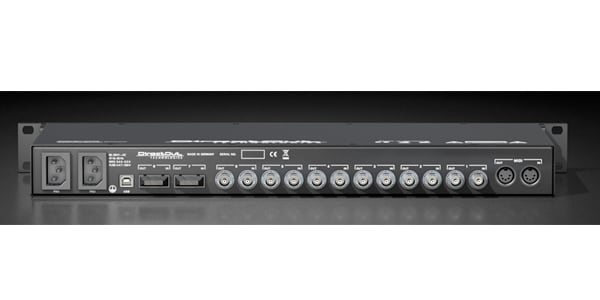

MADI.9648には6つのBNCポートがあり、多くのライブコンソールとの接続に適合します。 2つの光SCポートは、外部の1 FS信号との接続を可能にします。
内蔵のUSBポートにより、将来の機能拡張のためにファームウェアのアップデートが可能です。

◎安全な操作
このデバイスには、最大限の信頼性を確保するために2つの位相冗長電源が装備されています。

■仕様
入出力 :
MADI ports (I/O): optical SC-Socket multi-mode　x2系統 、coaxial BNC, 75 Ω　x6系統

Sample rates: 44.1, 48, 88.2, 96 kHz (+/- 12,5%)
MADI formats: 48k / 96k Frame, 56 / 64 channel
サービスポート: USB 2.0 for firmware updates (Windows)
電源: 2 x 84 V to 264 V AC / 47 Hz to 63 Hz / safety class 1, phaseredundant
消費電力: 15 W
外形寸法: 幅　483 mm x 高さ 44.5 mm x 奥行 200 mm
重量: 約3.3 kg

※MADIインターフェイスは、Opticalマルチモードが標準です。
