DRAWMER / KICKBOX 4X4　ポータブルアクティブスプリッター

高品質なマイクプリアンプを搭載したマイク/ライン両対応のシグナルスプリッター。1IN/4OUTのスプリッターを4系統搭載し、最大1IN/16OUTまで対応します。マイクプリアンプはTHAT1512デバイスを搭載することで高音質を実現。66dBの広いゲイン可変幅を誇り、さらに+48Vのファントム電源供給も可能です。

4X4の特長

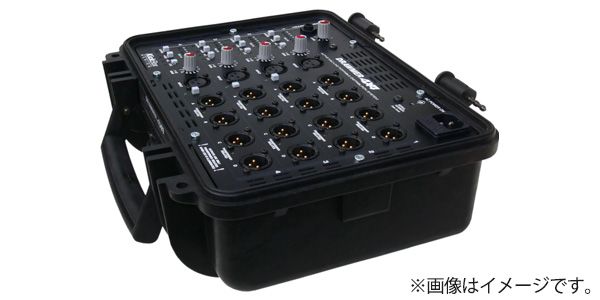

粉塵や衝撃から守る堅牢なGT LINE社EXPLOLER CASEにマウント

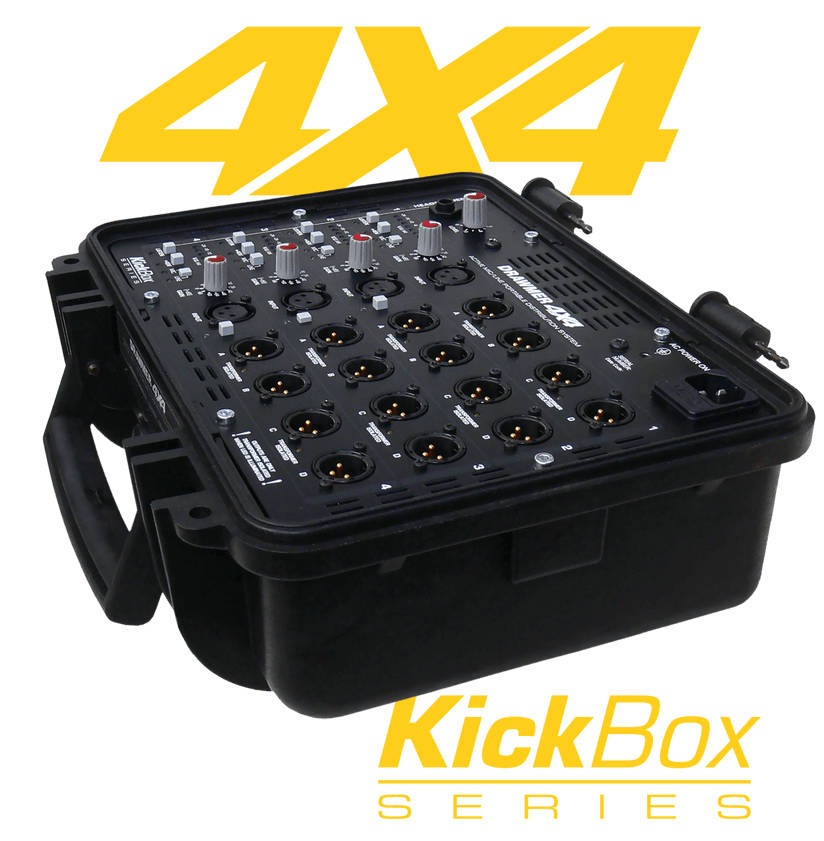

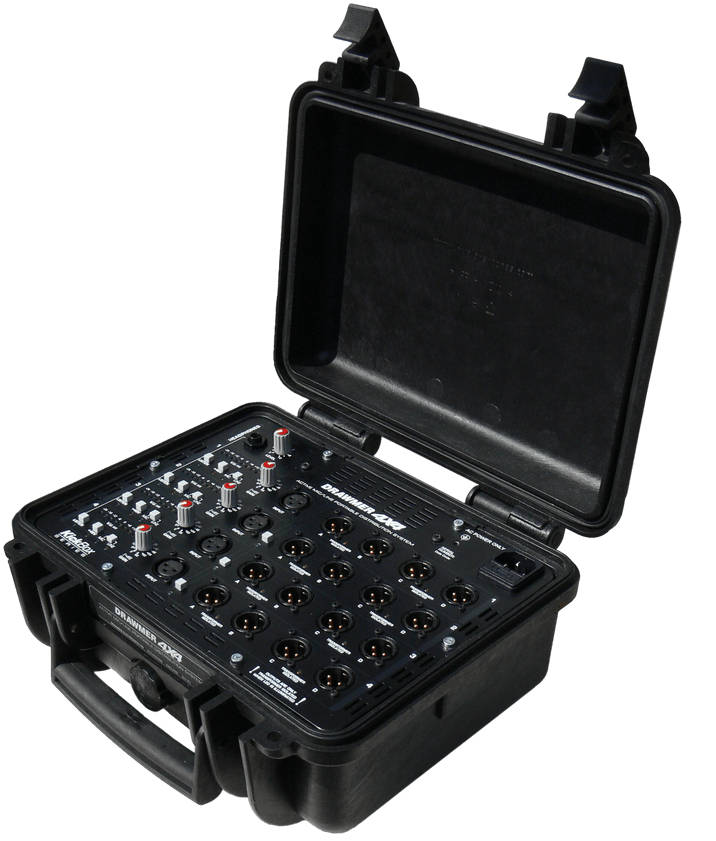

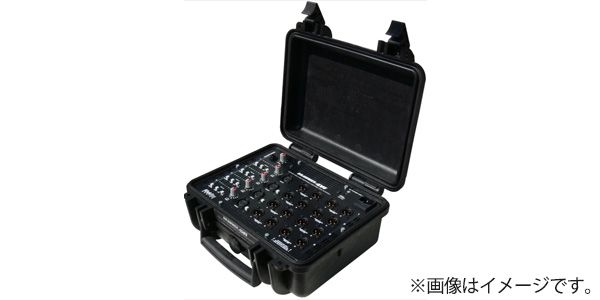

軍、放送局、ダイビング、防災機器、医療機器などで実績のあるイタリア、GT Line社のEXPLORER CASESに本体をマウントしています。蓋を閉めた状態では防水、防塵仕様となっており、ハードな運搬にも耐える強靭な筐体です。使用時は蓋を取り外すことが可能です。

現場によって柔軟に対応できる1入力/4出力のストリップを4セット搭載

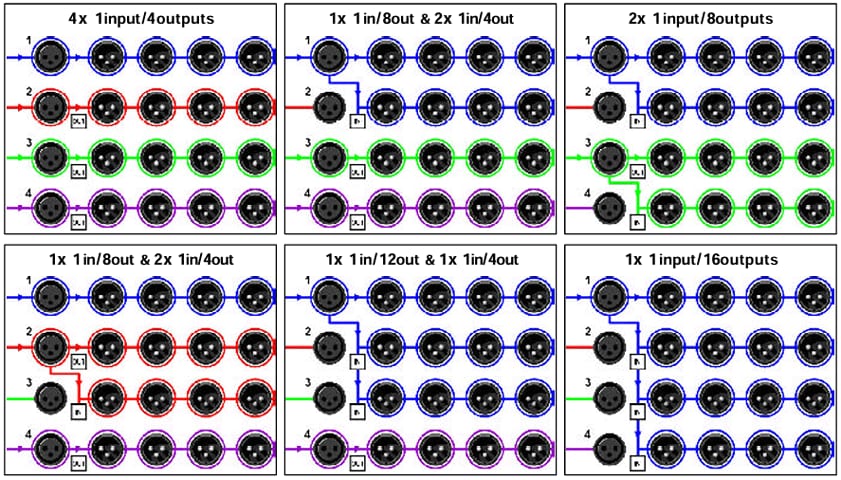

1入力/4出力のストリップを4系統搭載し、LINKスイッチをONにすることで最大1入力/16出力まで対応。2入力/8出力を2セット、もしくは2入力/8出力を1セットと1入力/4出力を2セットとして使用可能など、現場に合わせた柔軟な構成での分配が可能です。

視認性の高いレベルメーターやインジケーターを装備
ファントム電源のオン/オフインジケーターやMIC/LINE切り替えインジケーターのほか、LED VUメーターも装備。離れた場所からでも信号の状態やセッティングを確認できます。また設置場所での確認に便利なヘッドホンモニターアウトも装備しており、様々な現場ニーズに応えることができます。
PA/SR現場でのステレオ回線分配から会議録音時の言語分配、イベントや屋外設備での出力分配など様々な場面で活用できるシグナルスプリッターです。

主な特徴
・マイクレベルからラインレベルに対応するシグナルスプリッター
・4 XLR バランスマイク/ライン入力端子
・16 XLR バランスライン出力
・・・電子バランス出力
・・・トランスバランス出力 (受注生産)
・ハードユースにも耐えられる頑丈なロードケース仕様 (4X4)
・スタジオグレードのマイク/ラインプリアンプを4 基搭載

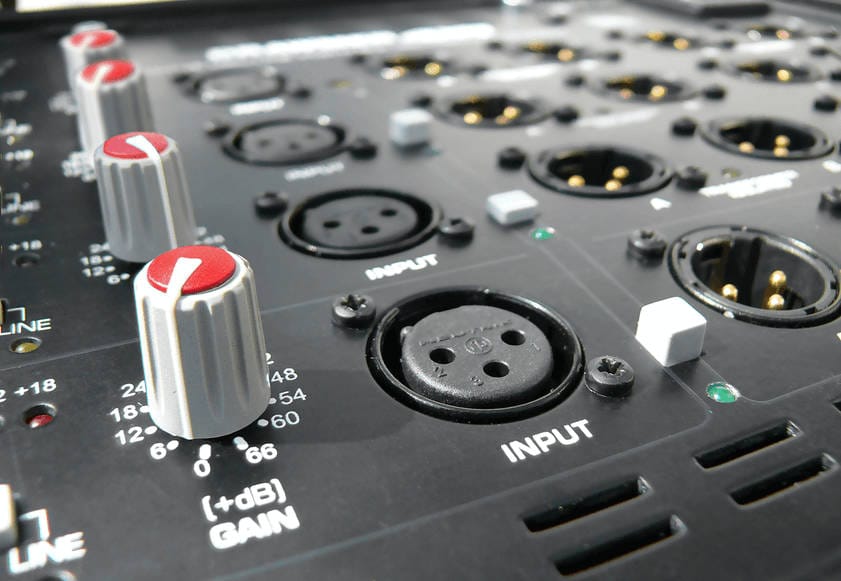

・ワイドな入力レンジに対応する66dB ゲイン可変幅
・各入力にオン/オフ可能な+48V ファントム電源を搭載
・マイク/ライン入力切り換え
・ヘッドホンにより入力信号のモニターが可能
・各入力を選択、サミングしてモニター可能
・変更可能な入出力構成
・RoHS対応

仕様
＜INPUT 1-4＞
・端子：XLR-3-31 (1:GND、2:HOT、3:COLD)、バランス
・入力インピーダンス：1kΩ (MIC/LINE スイッチ：MIC 時) 4.1kΩ (MIC/LINE スイッチ：LINE 時)
・入力レベル：-62dBu～+4dBu (MIC/LINE スイッチ：MIC 時)-42dBu～+24dBu (MIC/LINE スイッチ：LINE 時)
・最大入力レベル：+21dBu (MIC/LINE スイッチ：MIC 時)+41dBu (MIC/LINE スイッチ：LINE 時)
・入力ゲイン：0dB～+66dB (6dB ステップ)
・ファントム電源：+48V

＜OUTPUT 1-4/A-D＞
・端子：XLR-3-32 (1:GND、2:HOT、3:COLD)、バランス
・出力インピーダンス：50Ω
・規定出力レベル：+4dBu
・最大出力レベル：+21dBu

＜ヘッドホン出力＞
・端子：6.3mm ステレオ標準ジャック
・最大出力：94mW + 94mW (0.05% THD、32Ω負荷時)

＜その他＞
・電源：AC 100V、50/60Hz
・DC消費電力：16W(4X4) 15W(4X4R)
・外形寸法：
・・・4X4： 305(W) × 144(H) × 270(D)mm
・・・4X4R： 482(W) × 44(D) × 223(D)mm
・質量：3.8kg(4X4) 2.8kg(4X4R)

性能
・周波数特性：13.4Hz～46kHz、+0/-1dB 8Hz～85kHz、+0/-3dB
・マイクノイズレベル：-128dBu (150Ω終端、0dBu入力、22Hz～22kHz)
・ラインノイズレベル：-100dBu (+4dBu入力、22Hz～22kHz) -93dBu (+4dBu入力、8Hz～85kHz)
・歪率：0.005% (LINE入力、+4dBu入力時)
・クロストーク：-87dB以下（20kHz）
