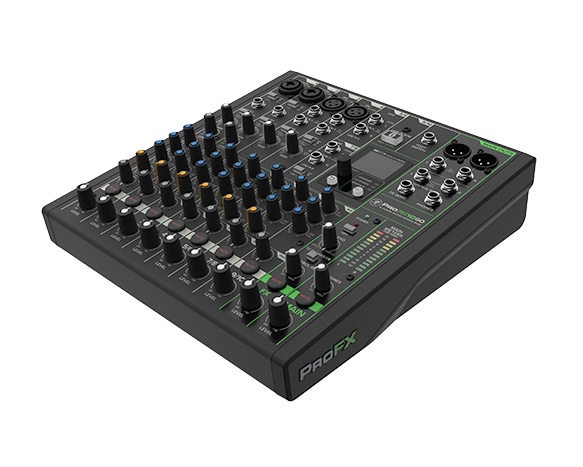

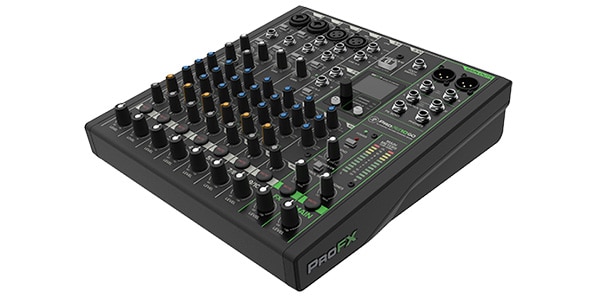

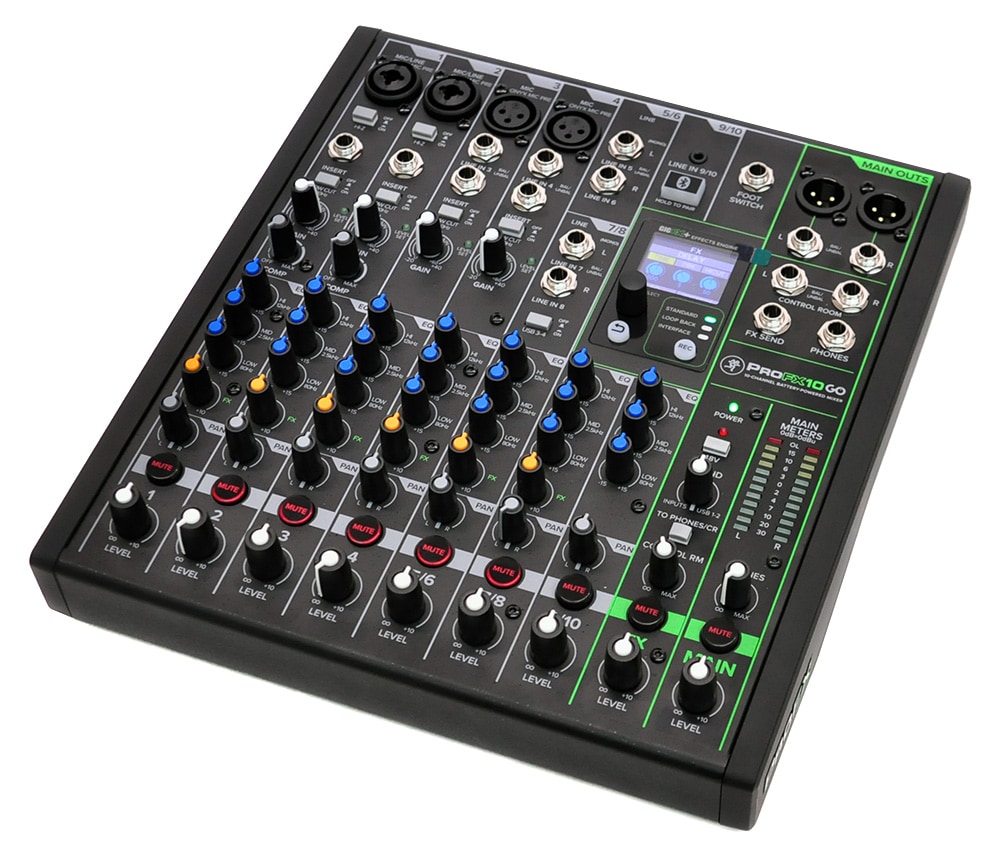

MACKIE ( マッキー ) / ProFX10 GO ライブ/配信/DTM向け FX/BT搭載アナログミキサー

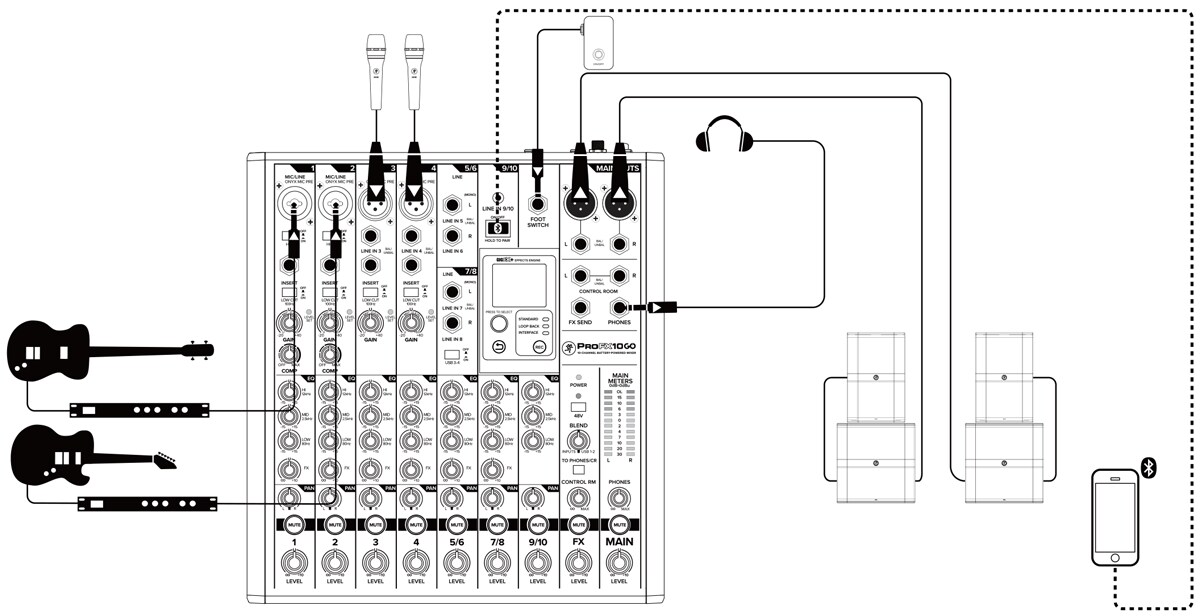

この図は、ギターとベースが、それぞれモノラルエフェクトプロセッサーを経由して、チャンネル1および2のラインレベル入力に接続されています。

Hi-Zスイッチは、両方のチャンネルでオンになっています。マイクは、以下の2つのチャンネルに接続されており、リードボーカルとバックアップボーカルを担当します。スマートフォンは最後のチャンネルに Bluetooth 経由で接続されています。

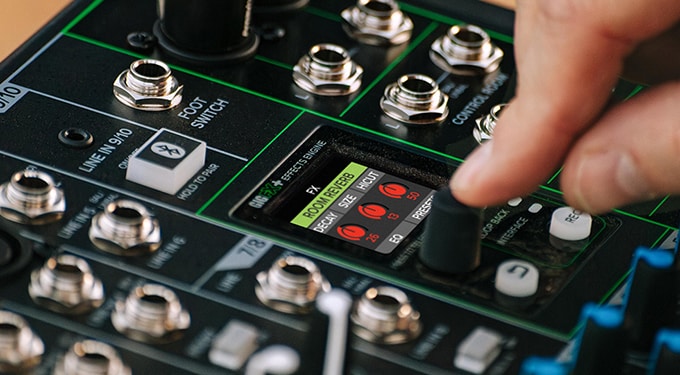

パワードサブウーファーが、左右のメイン出力に接続されています。これらは、フルレンジ・スピーカーのペアに接続され、PAを完成させます。ヘッドホンはモニタリングに使用され、フットスイッチにより、内部エフェクトのミュート/ミュート解除を行えます。

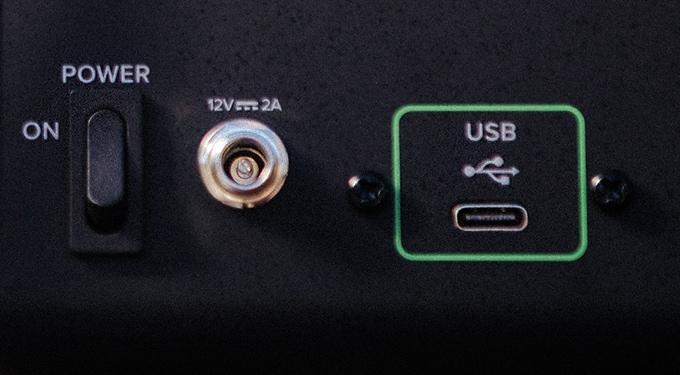

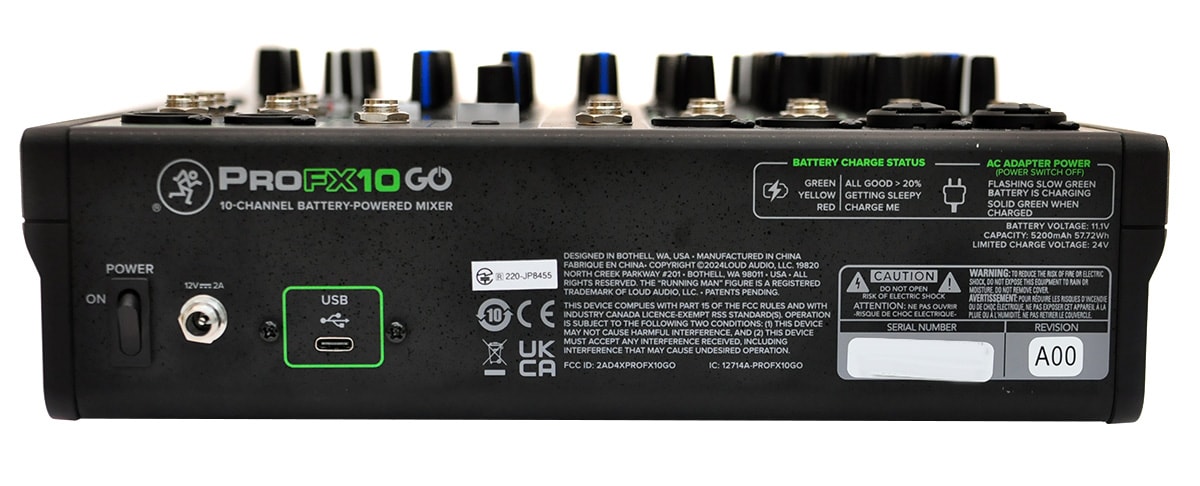

ミキサーの背面パネルにあるUSBポートにノートパソコンを接続できます。これにより、パフォーマンスをDAWにレコーディングしたり、パソコンから音声をメインミックスへ再生できます。

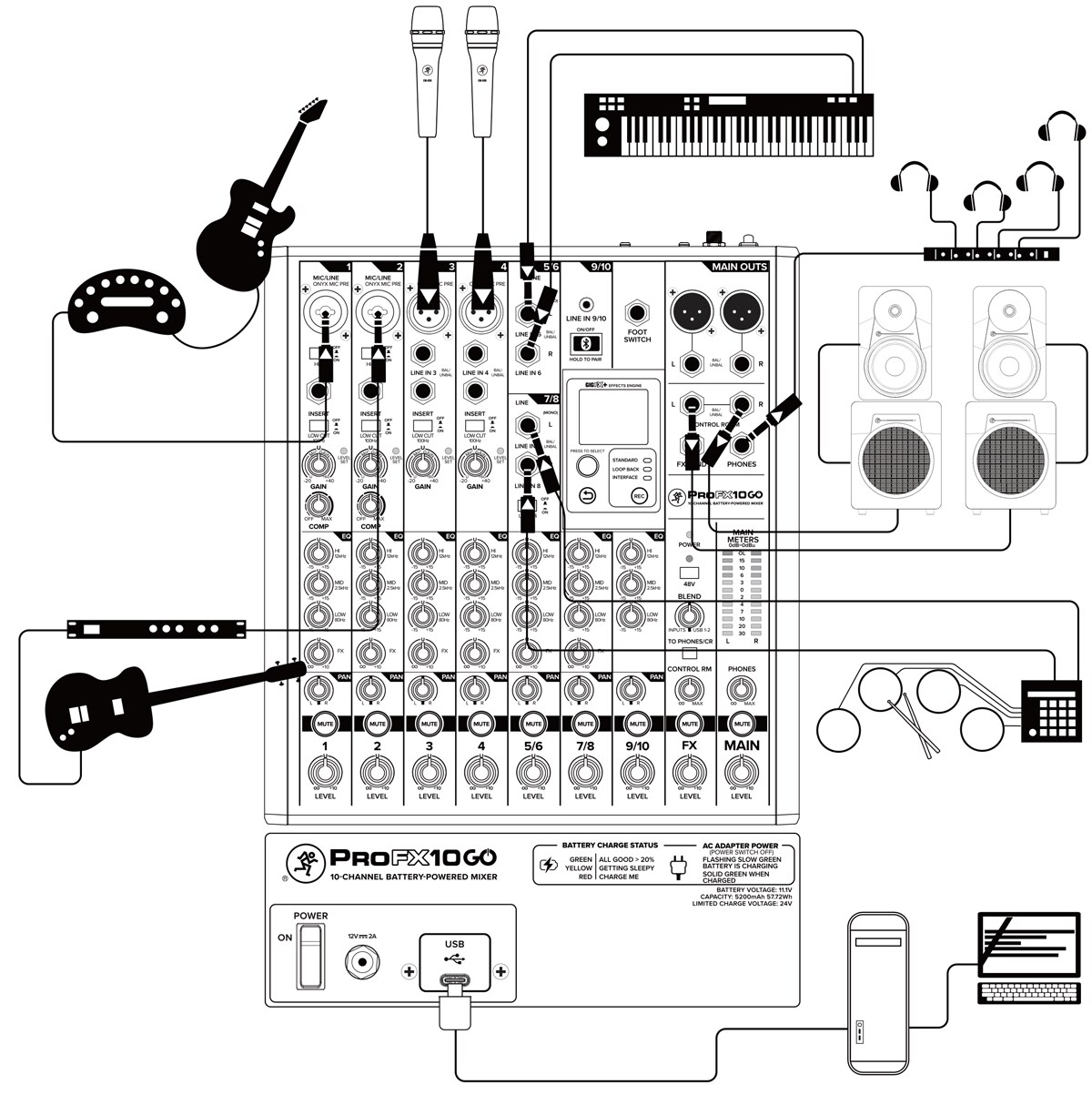

この図も、ギターとベースをチャンネル1と2のラインレベル入力に、それぞれモノラルエフェクトプロセッサー経由で接続します。Hi-Z スイッチは、両方のチャンネルでオンになっています。マイクはチャンネル3と4に、キーボードはステレオチャンネル5/6に、電子ドラムキットはステレオチャンネル7/8に接続されています。

パワード・リファレンス・サブウーファーとモニターは、パフォーマンスを正確にモニタリングするために、左右のコントロールルーム出力に接続されています。ヘッドホン出力からヘッドホンアンプに接続されヘッドホンに繋がっています。これらのヘッドフォンは、トラック録音時に使用できます。

デスクトップコンピュータはUSBポートに接続され、DAWへのミックスのレコーディング、およびDAWからの再生を行います。
