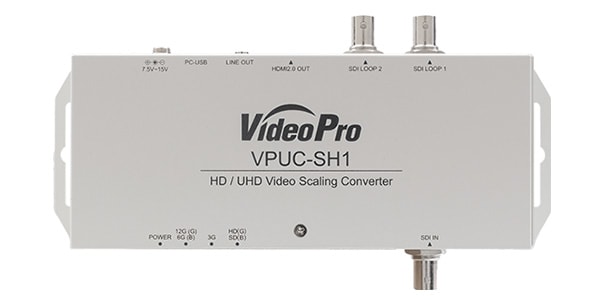

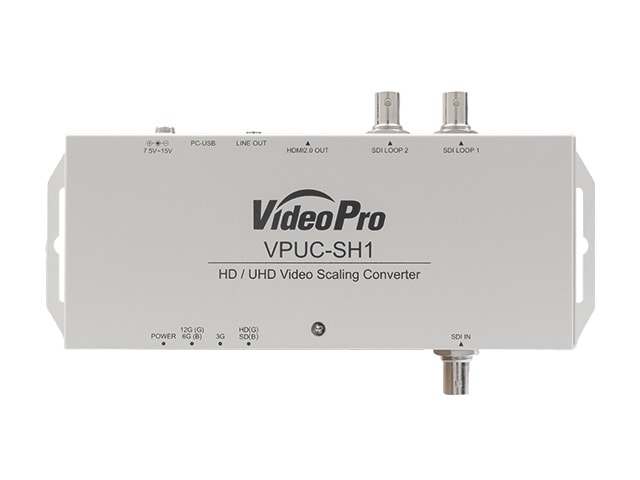

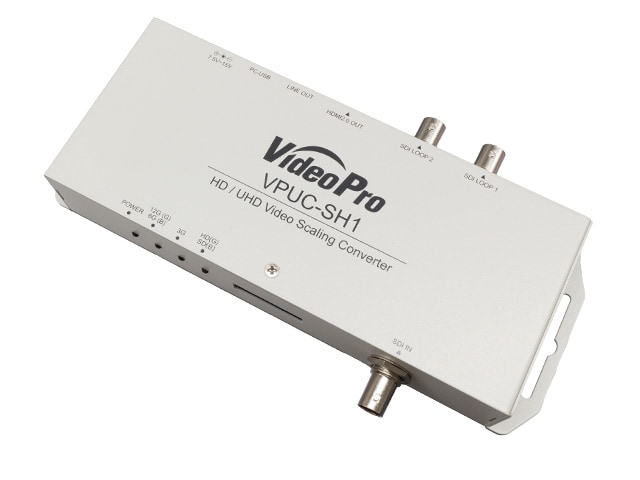

MEDIAEDGE / VPUC-SH1

＜＜2026年6月発売開始！＞＞12G-SDI（2160p59.94)を任意のHDMI出力に変換可能にするコンバーター。3G/HD/SD-SDI信号を４K　HDMIへアップコン出力をする事も可能です。

■ビデオコンバーター
■SDI入力
12G-SDI(SMPTEST2082-1/ST2082-10)
6G-SDI(SMPTEST2081-10)
3G-SDILevelADirectimageformatmapping(SMPTE425M)
3G-SDILevelB-DLSMPTEST372DualLinkmapping(SMPTE425M)
3G-SDILevelB-DS2xSMPTEST292-1(HD-SDI)dual-streammapping(SMPTE425M)
HD-SDI(SMPTE292M)
SD-SDI(SMPTE259M)
■SDIスルー出力
アクティブスルー(イコライザ／リクロックは常に有効）
■HDMI出力
HDMIVer.2.0b
HDCP非対応、CEC非対応
色空間：RGB/YCbCr444/YCbCr422/YCbCr420切替可能
DeepColor対応(10bit、12bit）
静的HDR対応
■HDR
3DLUTを用いたHDR変換(トーンマッピング）対応
(プリセットおよびユーザ定義：33x33x33/17x17x17Cube形式ファイル）
SDI入力のPayloadID中のEOTF、Gamut情報を表示
HDMI出力のDynamicRangeandMasteringInfoFrame設定可能
■オーディオ
SDI入力
エンベデッド・オーディオ(LPCMMax.8ch、48kHz）
HDMI出力
エンベデッド・オーディオ(LPCMMax.8ch、48kHz）
LINEOUT
ステレオ2ch
10kΩ
4Vpp(1.414Vrms）
※チャネルリマッピングおよびダウンミックス出力非対応
■入出力遅延
PassThroughモード：最大2ライン
スケーリングモード(固定解像度）：最大2フレーム
■推奨最大SDIケーブル長
12G-SDI(L-5.5CUHD）：パソロジカル／カラーバー信号：80m
※L-5CFBの場合：50m
6G-SDI(L-5.5CUHD）：100m
3G-SDI(L-5CFB）：170m
HD-SDI(L-5CFB）：250m
SD-SDI(L-5CFB）：420m
※測定ケーブル：CANAREL-5.5CUHD/L-5CFB
※当社製品同士でロングケーブル接続し検証
※パソロジカル信号はアナログ性能およびPLL評価用
※実使用環境により変動あり

■検証済みHDMIケーブル(5m）
RP-CHK50/Panasonic
HDMI05P/CANARE
UHP-5/IMAGENICS
■入出力端子
12G-SDI対応75ΩBNCx1(入力）
HDMIType-Ax1(出力）
12G-SDI対応75ΩBNCx2(SDI入力アクティブスルー出力）
■USBコネクタ
USBType-Cx1(USB給電非対応）
■DIPスイッチ
10bit設定
(Control/AudioCH/PassThru/ColorSpace/Enable4K/OutputFormat）
■FAN
1基(交換可能）
■ケース
SECC
■RoHS2
対応
■電源
ACアダプタ給電
AC100～240V→DC12V(2A品）
最大：DC12V1.16A
USB給電
非対応
■最大消費電力
16.4W(ACアダプタ含む）
■動作環境
0～40℃/20～80%RH(結露なきこと）
■保存環境
-20～60℃/5～90%RH(結露なきこと）
■SDI入力フォーマット
SD-SDI：720x487i59.94/720x480i59.94/720x576i50
HD-SDI：
1280x720p59.94/p60/p50
1920x1080i59.94/i60/i50
1920x1080p23.98/p24/p25/p29.97/p30
3G-SDILevelA：1920x1080p59.94/p60/p50
3G-SDILevelB-DL：1920x1080p59.94/p60/p50
3G-SDILevelB-DS：HD-SDI同等
6G-SDI：
4096x2160p23.98/p24/p25/p29.97/p30
3840x2160p23.98/p24/p25/p29.97/p30
12G-SDI：
4096x2160p59.94/p60/p50
3840x2160p59.94/p60/p50
■HDMI出力フォーマット
SD：720x480i59.94/720x576i50
HD：1280x720p59.94/p60/p50
FHD：
1920x1080i59.94/i60/i50
1920x1080p23.98/p24/p25/p29.97/p30
1920x1080p59.94/p60/p50
4K：
4096x2160p23.98/p24/p25/p29.97/p30
4096x2160p59.94/p60/p50
3840x2160p23.98/p24/p25/p29.97/p30
3840x2160p59.94/p60/p50
■SDItoHDMIパススルー対応フォーマット
SD-SDI：非対応
HD-SDI：
1280x720p59.94/p60/p50
1920x1080i59.94/i60/i50
1920x1080p23.98/p24/p25/p29.97/p30
3G-SDILevelA：1920x1080p59.94/p60/p50
3G-SDILevelB-DL：1920x1080p59.94/p60/p50
3G-SDILevelB-DS：HD-SDI同等
6G-SDI：
4096x2160p23.98/p24/p25/p29.97/p30
3840x2160p23.98/p24/p25/p29.97/p30
12G-SDI：
4096x2160p59.94/p60/p50
3840x2160p59.94/p60/p50
■SIZE：210(W)x36(H)x76(D)mm
(コネクタ含まず、ブラケット含む・着脱不可）
重量：495g
