SENNHEISER / EW-D SK BASE SET (T12)

Variations

The EW-D Bodypack Bass Set is a versatile, feature-rich digital wireless system for those who sing, talk, or play instruments, with seamless pairing and management via the Smart Assist app. The rugged bodypack transmitter with metal housing is ideal for everyday use on stage.

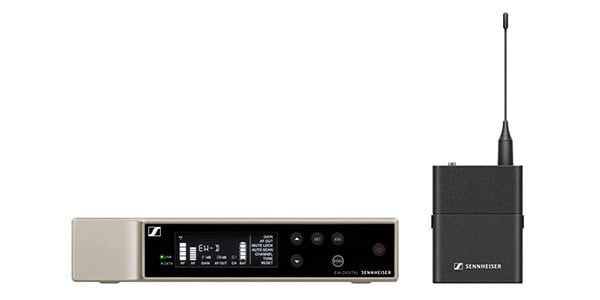

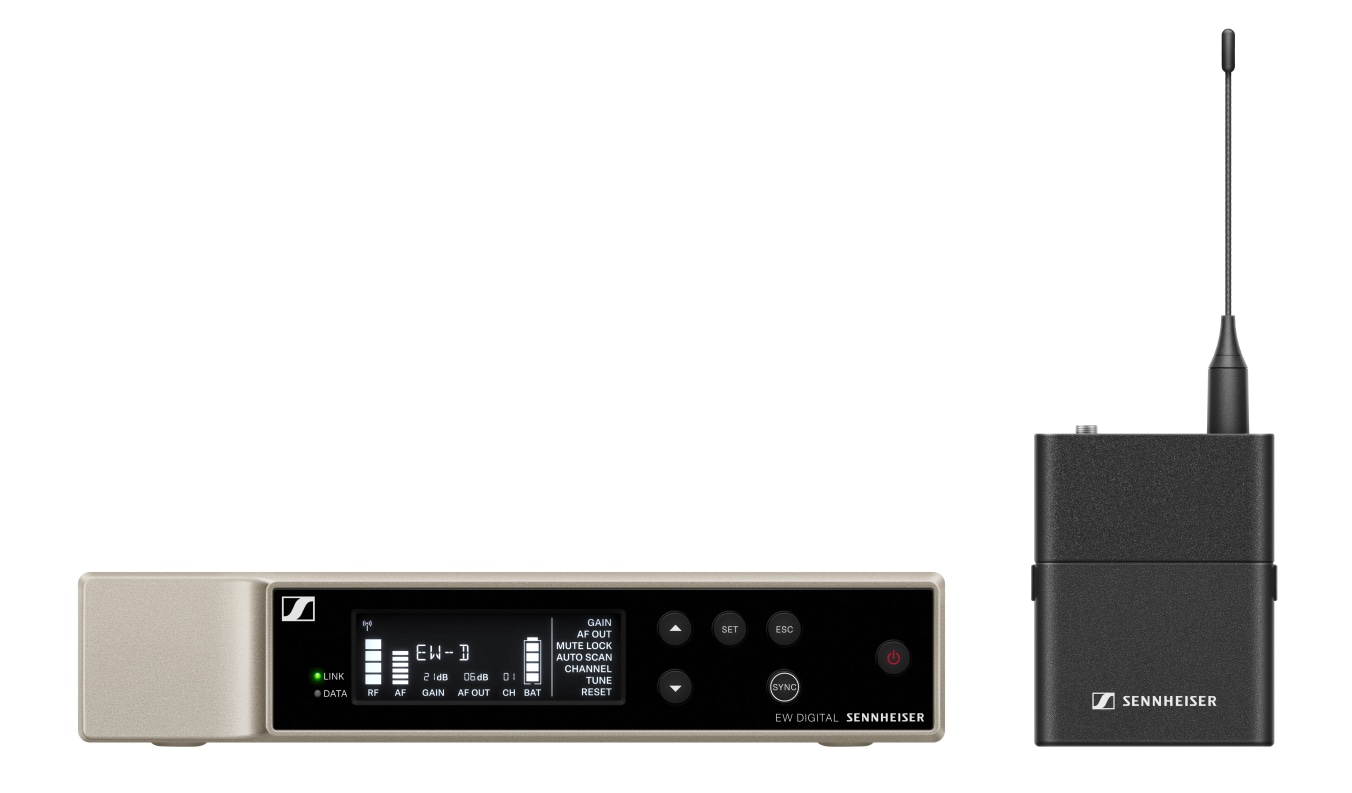

ライブ・コンサートから映像収録まで、様々な業界でワイヤレス音声伝送をリードするSennheiser。ハーフラック受信機とボディパック送信機のセットがEW-D SK BASE SETです。EW-D - Evolution Wireless Digital - シリーズは最新のデジタルワイヤレスシリーズで、旧来のEW G4シリーズの後継となります。

免許不要で購入した日から誰でも使用できるUHF B帯を使用しているため、すぐに導入することができます。オーディオ性能も申し分なく、134dBという非常に大きなダイナミックレンジを持ち、ライブパフォーマンスから講演会まで、様々なシチュエーションでクリアなワイヤレス伝送を実現します。

また、オーディオ信号の送受信回路と別にセットアップ用のBluetooth送受信回路を搭載しており、送受信機と同時にスマートホンとのBluetooth接続を実現。無料の専用アプリSmart Assist Appを使用することで、スムーズなセットアップと監視を可能にしました。

誰でも使える利便性を備えながら高度な現場に対応できる信頼性と拡張性を備えた、B帯ワイヤレスシステムの新しいスタンダードです。

※EW-D SK BASE SETは送受信機のみのセットで、マイクは同梱されておりません。ME 2、Neumann MCM 114等の3.5mmプラグ出力のマイクを別途ご購入ください。

Sennheiser「ME 2」

Neumann「MCM 114 SET BRASS/SAX/UNI」

高音質デジタル変調を採用、歪みを防ぐ134dBのダイナミックレンジと10チャンネル同時使用を実現

従来機種EW G4シリーズはアナログ変調であったため、コンパンダーと呼ばれる機能を用いて音声を圧縮して伝送していました。EW-D SK BASE SETで使用されるEW-D EM受信機及びEW-D SKボディパック送信機では、デジタル変調を採用しているためコンパンダーを必要とせず、クリアで精細なサウンドを得ることができます。デジタル変調でありながらも信号の遅延（レイテンシー）は1.9ミリ秒と極小に抑えられており、遅延を感じることなく使用できます。

受信機もしくはアプリで入力レベルが設定できるだけでなく、送信機にデュアルADコンバーターを搭載したことで、134dBのダイナミックレンジをもつワイヤレス伝送を実現。送信機側の感度設定が不要となり、送信機の感度設定ミスによる意図しない歪みを防ぐことができます。

加えて、10チャンネルまで同時に使用することができます。これは従来機EW G4シリーズの8チャンネル同時使用を上回るスペックであり、登壇者が複数いるイベントにおいても複数チャンネルの同時運用を可能とし、個別の送受信機を用意すれば使いまわしの必要がなくなります。

※写真に写っているME 2ラベリアマイクは付属しません。

OLEDディスプレイと専用アプリによる快適な操作

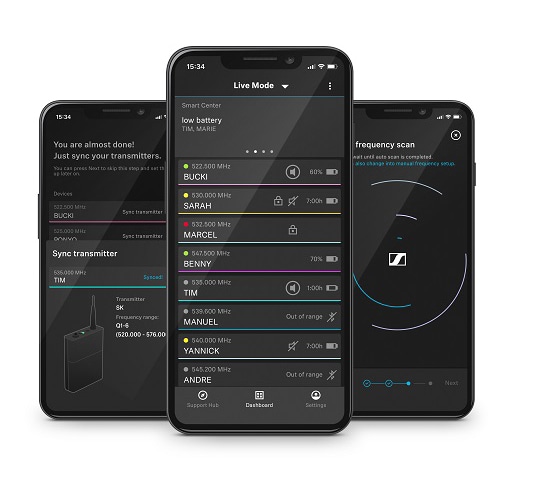

音声の送受信回路とは別にセットアップ用のBluetooth送受信回路を内蔵。ワイヤレス機器で難しいとされる送受信機の同期（Sync）も、送受信機双方のSYNCボタンを押すだけで完了します。さらにお手持ちのスマホとEW-D EM受信機をBluetoothでペアリングすれば、専用アプリ（Smart Assist App）を使用して監視とセッティング変更を行うことができます。

同一空間で他にワイヤレスマイクが無ければ購入された製品は、設定済で出荷されているため初回起動時にそのまま使用することができますが、複数台を使用する場合など周波数の変更・設定が必要な場合でも、オートスキャン機能を用いて自動的に最適な周波数を設定することができます。

複数の電源供給方法に対応

撮影現場での電池切れは撮影に大きな影響を及ぼしますが、EW-D SKボディパック送信機は入手しやすい単3乾電池を2本使用しているため、予備の乾電池を用意しておけば安心して使用することができます。

また、別売のBA 70リチウムイオンバッテリーを使用すれば、駆動時間の長いリチウムイオンバッテリーと、入手しやすい単3乾電池による安定運用が可能となります。単3アルカリ乾電池2本で約8時間、BA 70リチウムイオンバッテリーでは約12時間の駆動が可能です。

※別売りのEW-D Charging Setには、BA 70リチウムイオンバッテリー2個と、L 70 USB充電器が含まれています。

様々なマイクに対応する3.5mmジャックマイク入力

EW-D SKボディパック受信機は3.5mmジャックマイク入力端子を備えており、無指向性ラベリアマイク（ピンマイク）ME 2をはじめ、様々な機種で採用されている3.5mmプラグ出力のマイクを入力することが可能です。

※写真に写っているハンドマイク、楽器用ケーブルは付属しません。

対応機種の一例

※MCM 114 SET HIGH STRINGSセットなど、上記以外のMCM 114セットもEW-D SKへの入力に対応しています。

アンテナや分配器などの多彩なオプション

Evolution Wireless Digitalシリーズは、誰でも使える簡単操作を実現しながらも、音響のプロフェッショナルが日々の現場で使用できる拡張性を両立しています。特にEW-D EM受信機はアンテナ類のオプション（別売）が充実しており、外付けアンテナやスプリッター/コンバイナー、ブースター等を組み合わせた高度な安定性を誇るワイヤレスシステムの構築も可能です。

セット内容

EW-D EM デジタル・ハーフラック・シングルチャンネルレシーバー（受信機）
EW-D SKM-S デジタル・ハンドヘルド・トランスミッター（送信機）
ロッドアンテナ x2
電源アダプター
ラックマウントセット
ゴム足 x4
動作確認用単3乾電池　2本

EW-D EM受信機で設定可能な項目

GAIN：マイクの入力音量設定
AF OUT：出力音量設定
MUTE LOCK：ミュートスイッチの有効/無効
AUTO SCAN：周波数のオートスキャン機能
CHANNEL：選択した周波数でのチャンネル設定
TUNE：周波数の手動設定
RESET：工場出荷設定に戻す

主な機能

UHF帯を利用するデジタルワイヤレスは、到達距離、信頼性とシステムの拡張性を大幅に向上
Smart Assist AppはBluetooth Low Energyで接続し、離れた場所でのセットアップや操作を効率よく行うことが可能
オートスキャンにより、最小限の時間と労力で確実な接続を実現
チャンネル表参照不要、375KHzステップ等間隔配置可能
134dBの音声入力ダイナミックレンジにより、感度調整の必要がなく、細部まで鮮明に再現可能
専用充電池BA 70（別売）により最大12時間駆動（単3形電池2本で最大8時間駆動）

仕様

システム
音声伝送周波数レンジ	806.125 – 809.750 MHz
Bluetooth® Low Energy (BLE) 周波数レンジ	2402 - 2480 MHz
周波数特性	20Hz - 20kHz (-3dB) @3dBfs
THD	-60dB以上 (1kHz, @-3dBfs input level)
ダイナミックレンジ	134dB
システムレイテンシー	1.9ms
動作温度	-10℃ - +55℃
相対湿度	5 - 95% (結露なし)

EW-D EM
電源電圧	11 - 13V
消費電流	< 300mA
電源	電源アダプター 100 - 240V AC
送信電力	Bluetooth：max 10mW EIRP
オーディオ出力	-18dBu max.
サイズ	212 x 44 x 189 mm
重さ	約1000g（アンテナ及び電源を除く）

EW-D SK
電源電圧	2.0 - 4.35V
消費電流	< 300mA
送信電力	・単3アルカリ乾電池2本・BA 70 充電式リチウムイオンバッテリー
送信電力	音声伝送：10mW ERP Bluetooth：max 10mW ERP
サイズ	63 x 80 x 20 mm
重さ	約120g

オプション

オプション	製品概要
EW-D ASA (T-U-V-W)	アクティブアンテナスプリッター
EW-D AB (T)	アンテナブースター
ADP UHF	パッシブ指向性アンテナ
BA 70	充電式リチウムイオンバッテリー
L 70 USB	BA70用USB充電器
EW-D Charging Set	BA 70 x2 + L 70 USB
EW-D EM Color Coding	EW-D EM受信機用カラーラベル
EW-D SKM-S Color Coding	EW-D SKM-S送信機用カラーラベル
EW-D Color Coding Set	EW-Dシステム用カラーラベルセット

Sennheiser's Evolution Wireless Digital series of digital wireless microphone systems is the successor to the Evolution Wireless G4 system. The EW-D is a digital wireless microphone system that retains the reliability and sound quality of the acclaimed G4 system, while offering simplified setup, low latency, wide dynamic range, and other advanced features. With a 134dB audio input dynamic range, the “EW-D” can record detailed, clear, and distortion-free audio without the need for sensitivity adjustment. Furthermore, the EW-D has a low latency of 1.9 ms despite being wireless. The EW-D is also compatible with the dedicated Smart Assist App, which connects to iOS and Android devices via Bluetooth Low Energy for efficient setup, operation, and monitoring at a distance.
*While EW-D is the successor to the G4 system, there is no compatibility between the systems.

Features
Digital wireless base set of Evolution Wireless Digital half-rack receiver and bodypack transmitter
Digital transmission operating in the UHF band significantly improves range, reliability, and scalability
Smart Assist App connects via Bluetooth Low Energy for efficient remote setup and operation
Auto-Scan creates reliable connections with minimal time and effort
134 dB audio input dynamic range provides crisp, detailed reproduction with no need for sensitivity adjustment
10 simultaneous waves
Elimination of intermodulation allows channels to be spaced 600 kHz apart on an equidistant tuning grid
Up to 12 hours of operation with lithium-ion battery pack (sold separately) (up to 8 hours with two included AA batteries)

Included in the box
- EW-D EM rack receiver
- EW-D SK bodypack transmitter
- Two rod antennas
- Power supply (with country-specific adapter)
- Rack mount set
- 4 rubber feet
- Quick Guide
- Safety Guide
- Manufacturer's declaration sheet
