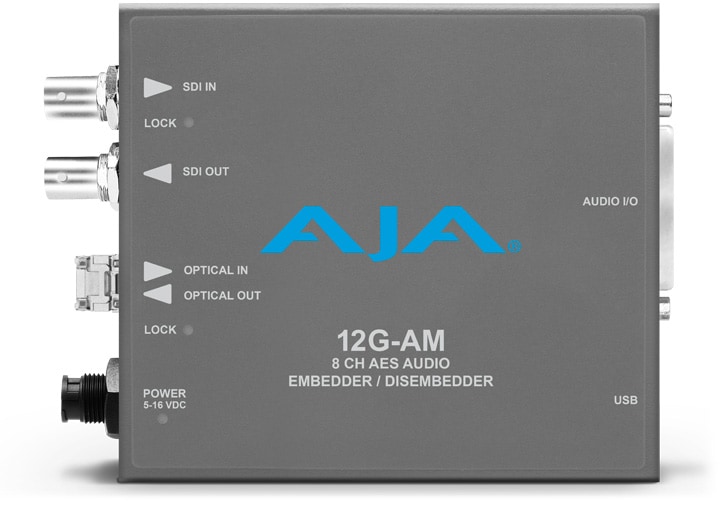

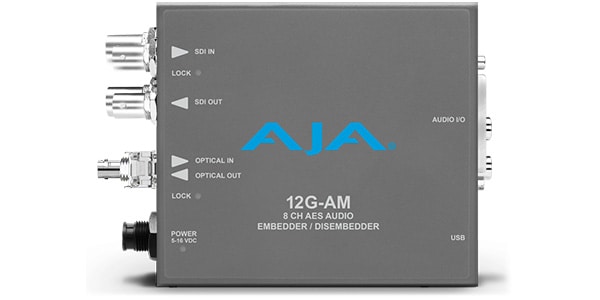

AJA Video Systems / 12G-AM-TR

12G-SDI compatible, 8-channel AES embedder/disembedder with LC fiber transceiver SFP.

12G-AM-TR

12G-SDI 8チャンネルAESエンベッダー/ディスエンベッダー
LCファイバーTR SFP搭載モデル。

製品特徴

最大4K/UHDの12G-SDI入力と出力
8チャンネルバランスAESオーディオエンベッダー/ディスエンベッダー
4K/UHD信号を長距離延長するためのLCファイバーシングルチャネルSFPトランシーバーを搭載
AESオーディオのディスエンベディングは4つのAES出力で常に機能します
AESオーディオ埋め込みは、チャンネルペアごとに選択可能で、12G-SDI入力オーディオを渡すか、入力AESオーディオを埋め込むかを選択できます。
選択可能なAESオーディオレベル
入力ビデオ規格を自動的に検出して設定します
小型フォームファクタにより、さまざまな設置場所に対応
付属のXLRブレイクアウトケーブルは、8つのXLRコネクタで8チャンネル入力と8チャンネル出力を提供します。
AJA Mini-ConfigソフトウェアによるUSB接続
DIPスイッチの設定
5～16 VDC電源
5年間の保証

12G-AM-TRワークフロー

光ファイバーI/Oによる12G-SDIへの同時エンベッド/ディスエンベッド

ワークフローを表示

付属のブレイクアウトケーブル

付属のブレイクアウトケーブル(12G-AM CBL DB25-8XLR)は、XLRコネクタごとに2チャンネルのAESをサポートし、8チャンネルの入力と 8チャンネルの出力を同時に実現します。

オプションのAES用BNCブレークアウトケーブル(12G-AM CBL DB25-8BNC)は別売りです。

USB/Mini-Configのサポート

AJAの無料ソフトウェア「Mini-Config」は、USB対応のAJAミニコンバータで使用でき、使いやすいグラフィカルインターフェースで、現在の入出力フォーマットに関する詳細情報を表示します。対応しているAJAミニコンバータのすべてのパラメータを制御できるほか、AJAから提供されるファームウェアアップデートをロードして、新機能や機能を追加することも可能です。

Mini-Configをダウンロード

ユニバーサル電源

お客様は、ミニコンバータに使用できるスペアのユニバーサル電源アダプターをご購入いただけます。このユニバーサル電源アダプターには、世界中で使用できる国際プラグ接続が搭載されています。

コンパクトで持ち運びに便利

AJAミニコンバータは、モニターの裏、ラックの奥、あるいはカメラリグに直接設置できるほど小型です。ロック機能付きの電源コネクタは誤って抜け落ちる心配がなく、オプションのP-TAP電源ケーブルを使用すれば、離れた場所でもバッテリー電源で動作します。

AJA Mini-Matrix

Mini-Matrixでは、AJAのコンバータ、ルーター、フレームシンクロナイザー、OpenGearカードの全ラインナップに関する情報をご覧いただけます。AJA製品は幅広く取り揃えており、このリソースは、あらゆる状況や場所に最適なコンバータを見つけるのに役立ちます。各製品には、AJAのメインウェブサイトへのリンクがあり、詳細情報をご覧いただけます。

AJAのミニコンバータ製品には、5年間の長期保証が付いています。製品自体の保証条件に関する詳細は、各製品のマニュアルをご覧ください。

■12G-SDI compatible, 8-channel AES embedder/disembedder
■Video formats:
(4K) 4096 x 2160p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(UltraHD) 3840 x 2160p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920 x 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920 x 1080i50, 59.94, 60
(HD) 1280 x 720p50, 59.94, 60* (SD) 625i50, 59.94, 60
(SD) 625i50
(SD)525i59.94
RGB and YCbCr, 4:4:4/4:2:2, 10-bit
Note: For details on supported resolutions/frame rates, please refer to “12G-AMVideoFormat” in the manual available for download from the AJA.com12G-AM product page: Support menu or from the Document menu.
■Fiber Input (12G-AM-R, 12G-AM-TR)
1 x 12G-SDIFiberLC connector, SMPTE297/259/292/424/2081/2082
Wavelength: Rx1260nm (min), 1620nm (max)
Optical sensitivity: -10dBm (12Gbps minimum), -14dBm (3Gbps minimum)
Overload power: -2dBm (min.)
■Digital video input:
12G-SDIBNC x 1, SMPTE 259/292/424/2081/2082
Single-link SD/HD/2K/UltraHD/4K
Single-link 3G-SDI Level A and B-DL, SMPTE425
■ Digital video outputs:
2G-SDIBNC x 1, SMPTE259/292/424/2081/2082
Single-link SD/HD/2K/UltraHD/4K
Single-link 3G-SDI Level A and B-DL, SMPTE425
■Fiber output (12G-AM-T, 12G-AM-TR)
1 x 12G-SDIFiberLC connector, SMPTE297/259/292/424/2081/2082
Nominal wavelength: Tx1260nm (min), 1310nm (normal), 1360nm (max)
Optical Output:-5dBm(min), 0.5dBm(max)
Attenuation ratio: 5.4dB(min)
■Cable equalization:
(Belden 1694A coaxial)
12Gbps, 65m
6Gbps, 125m
3Gbps, 190m
1.5Gbps, 200m
270Mbps, 405m
■Video Path Delay:
Video output is reclocked at the same frame rate as video input and video output is delayed. If there is no input, the video output will not be projected.
Video latency (time measured between video input and video output connector)
12G=3.2μsec
6G=3.2μsec
3GlevelA=3.2μsec
3GlevelB-DL=6.3μsec
HD(1.5Gb)=6.3μsec
SD(270Mb)=17.2μsec

■Audio Inputs and Outputs
AESPCM audio converted via 25-pin D-Sub female connector x 1, 8-channel input, 8-channel output selectable in pairs
Included breakout cable (25-pin D-Sub male connector x 1)
Breakout connector XLR female input x 4 (AES3110ohm)
Breakout connector XLR male output x 4 (AES3110ohm)
■Audio data format:
AES3-2003
■Embedded audio
SMPTE272M(SD):20-bit, synchronized at 48kHz
SMPTE299M(3G/HD):24-bit, synchronized at 48kHz
Embedded audio can be pass-through, deleted, or overwritten
Supports up to 16 channels
Note: Supports up to 8 channels of embedded audio in 2048x1080p/psf29.97 and 30 formats
■Embedded Pass Audio Latency
(time measured between audio input and video output connectors)
1500μsec(SRCON)
400μsec(SRCOFF)
■Disembedded Path Audio Latency:
(time measured between video input and audio output connectors)
210μsec
■User Interface
External DIP switches
USB connection to operate MiniConfig software application to configure the device via Mac or Windows
■Weight: 0.3 kg
■Power supply
+5-16VDC, 10 watts, power adapter included
■Operating Environment
Safe operating temperature: 0°C to 40°C (32°F to 104°F)
Safe storage temperature (with power off): -40°C to 60°C (-40°F to 140°F)
Operating relative humidity: 10% to 90% (non-condensing)
Operating altitude: <3,000 m (<10,000 ft)

Fiber Input (12G-AM-R, 12G-AM-TR)
1 x 12G-SDI Fiber LC connector, SMPTE 297/259/292/424/2081/2082
Wavelength : Rx 1260 nm (min), 1620 nm (max)
Optical sensitivity: -10 dBm (12 Gbps minimum), -14 dBm (3 Gbps minimum)
Overload power: -2 dBm (min)

■Fiber output (12G-AM-T, 12G-AM-TR)
12G-SDIFiberLC connector x1, SMPTE297/259/292/424/2081/2082
Nominal wavelength: Tx1260nm (min), 1310nm (normal), 1360nm (max)
Optical Output:-5dBm(min), 0.5dBm(max)
Attenuation ratio: 5.4dB (min.)
■Fiber input (12G-AM-R-ST)
1 x 12G-SDIFiberST connector, SMPTE297/259/292/424/2081/2082
Wavelength: Rx1260nm (min), 1620nm (max)
Optical sensitivity: -10dBm (12Gbps minimum), -14dBm (3Gbps minimum)
Overload power: -2dBm (min.)
■Fiber output (12G-AM-T-ST)
1 x 12G-SDIFiberST connector, SMPTE297/259/292/424/2081/2082
Nominal wavelength: Tx1260nm (min), 1310nm (normal), 1360nm (max)
Optical Output:-5dBm(min), 2dBm(max)
Attenuation ratio: 3.4dB (min)
