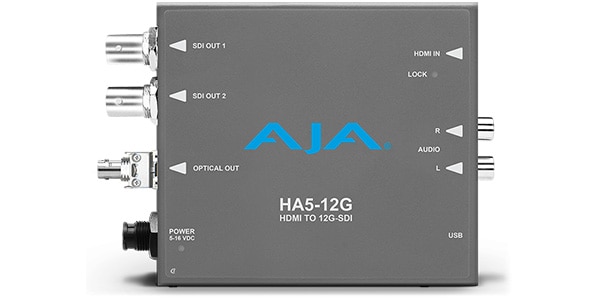

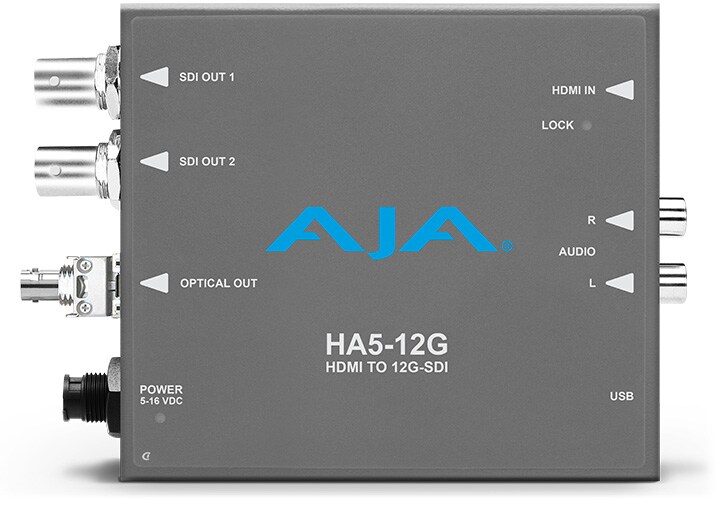

AJA Video Systems / HA5-12G-T-ST

最大 4K/UltraHD 60p の HDMI 2.0b を 12G-SDI に変換、2 出力。同梱のシングルチャンネル Fiber 12G ST トランスミッターで 12G-SDI 出力を長距離伝送 (シングルモードで 10km)します。

■ HDMI 2.0b →12G-SDI コンバーター
■ ビデオフォーマット
(4K)4096x2160p
(UltraHD)3840x2160p
(2K)2048x1080p
(HD)1920x1080p
(HD)1920x1080i
(HD)1280x720p
(SD)720x576i
(SD)720x480i
注記：対応する解像度/フレームレートの詳細については、AJA.com HA5-12G製品ページ：サポートメニューからダウンロード可能なマニュアル内またはDocumentメニューより"Hi5-12GVideoFormat"を参照ください。
■デジタルビデオ入力
HDMIタイプAコネクターx1、HDMIv2.0b
CTA-861.3とHDMIv2.0bで定義されるHDRInfoframeデコーダー
カラリメトリおよび伝送特性向けのHDRVPID生成とパススルーまたはオーバーライド
YCbCr4:2:2/4:4:4/4:2:0
RGB4:4:4,SMPTEまたはFulllevel
8,10または12-bit(HFR4K/UltraHD4:4:4は8bitまで)
(4K)4096x2160p23.98,24,25,29.97,30,47.95,48,50,59.94,60
(UltraHD)3840x2160p23.98,24,25,29.97,30,50,59.94,60
(2K)2048x1080p23.98,24,25,29.97,30,47.95,48,50,59.94,60
(HD)1920x1080p23.98,24,25,29.97,30,50,59.94,60
(HD)1920x1080i50,59.94,60
(HD)1280x720p50,59.94,60
(SD)720x576p50
(SD)720x576i50
(SD)720x480p59.94
(SD)720x480i59.94
■HDCP 解読：
サポートしていません。定義上、SDI 出力は暗号化されません。
■デジタルビデオ出力
12G-SDIBNCx1,SMPTE259/292/424/2081/2082：
YCbCr4:2:2/4:4:4
RGB4:4:4,SMPTEまたはFulllevel
10-bit
12GbSDIx1：
(4K)4096x2160p23.98,24,25,29.97,30,47.95,48,50,59.94,60
(4K)4096x2160PsF23.98,24,25,29.97,30
(UltraHD)3840x2160p23.98,24,25,29.97,30,50,59.94,60
(UltraHD)3840x2160PsF23.98,24,25,29.97,30
6GbSDIx1：
(4K)4096x2160p23.98,24,25,29.97,30
(4K)4096x2160PsF23.98,24,25,29.97,30
(UltraHD)3840x2160p23.98,24,25,29.97,30
(UltraHD)3840x2160PsF23.98,24,25,29.97,30
3GbSDIx1(レベルAまたはBデュアルリンク)：
(2K)2048x1080p23.98,24,25,29.97,30,47.95,48,50,59.94,60
(2K)2048x1080PsF23.98,24,25,29.97,30
(HD)1920x1080p23.98,24,25,29.97,30,50,59.94,60
(HD)1920x1080PsF23.98,24,25,29.97,30
(HD)1920x1080i50,59.94,60
(HD)1280x720p*50,59.94,60
1.5GbSDIx1：
(2K)2048x1080p23.98,24,25,29.97,30
(2K)2048x1080PsF23.98,24,25,29.97,30
(HD)1920x1080p23.98,24,25,29.97,30
(HD)1920x1080PsF23.98,24,25,29.97,30
(HD)1920x1080i50,59.94,60
(HD)1280x720p50,59.94,60
270MbSDIx1：
(SD)625i50
(SD)525i59.94
*1280x720pはレベルAのみ
■ファイバー出力(HA5-12G-T-ST)
12G-SDIFiberSTコネクターx1、SMPTE297/259/292/424/2081/2082
公称波長:Tx1260nm(最小)、1360nm(通常)、1360nm(最大)
光出力:-5dBm(最小)、2dBm(最大)
消光比:3.5dB(最小)
■デジタルオーディオパススルー対応フォーマット
PCM
DolbyDigital(AC-3)
Atmosイマーシブサウンド(JOC)を含むDolbyDigitalPlus(E-AC-3)
■デジタルオーディオ入力：
HDMIエンベデッドオーディオ、24-bit,8チャンネル
アナログオーディオ入力
RCAコネクターx2,2チャンネル-10dBu(公称)
デジタルオーディオ出力
SDIエンベデッドオーディオ、24-bit(SDフォーマットの場合は20-bitまで),16チャンネル
ユーザーインターフェース
付属のケーブルをUSBポートに接続し、MacやWindowsからMini-Configソフトウェアでデバイスの設定と状態の確認が可能
■SIZE：
116.84(W)x102.11(H)x22.86(D)mm
■重量：
0.3kg
■電源：
5-16VDC安定化電源,11W,電源アダプター付属
ACアダプター:100-240VAC,50/60Hz,ユニバーサル入力
■動作環境
安全動作温度:0℃～40℃(32°F～104°F)
安全保管温度(電源オフ時):-40℃～60℃(-40°F～140°F)
動作相対湿度:10%～90%(結露なきこと)
動作高度:3,000m未満(10,000フィート未満)
*HA5-12G、HA5-12G-T、HA5-12G-T-STはそれぞれ、およそ12Wの電力を消費します。対流冷却の必要があります。本体を触ると熱を持っていますが、正常な状態です。本体を設備へ取り付ける際には、空気に触れやすい場所に設置し製品が適切に冷却ができるよう配慮してください。また、HA5-12Gを他のミニコンバーター製品と一緒に積み重ねないようにしてください。
