BASTL INSTRUMENTS ( バストルインストゥルメンツ ) / ABC

「ハンドメイド電子楽器」ブランド、Bastl Instruments製のモジュール。フレキシブルに利用できる高品位な6CHミキサー・モジュール。

フレキシブルに利用できる高品位な6CHミキサー・モジュール。

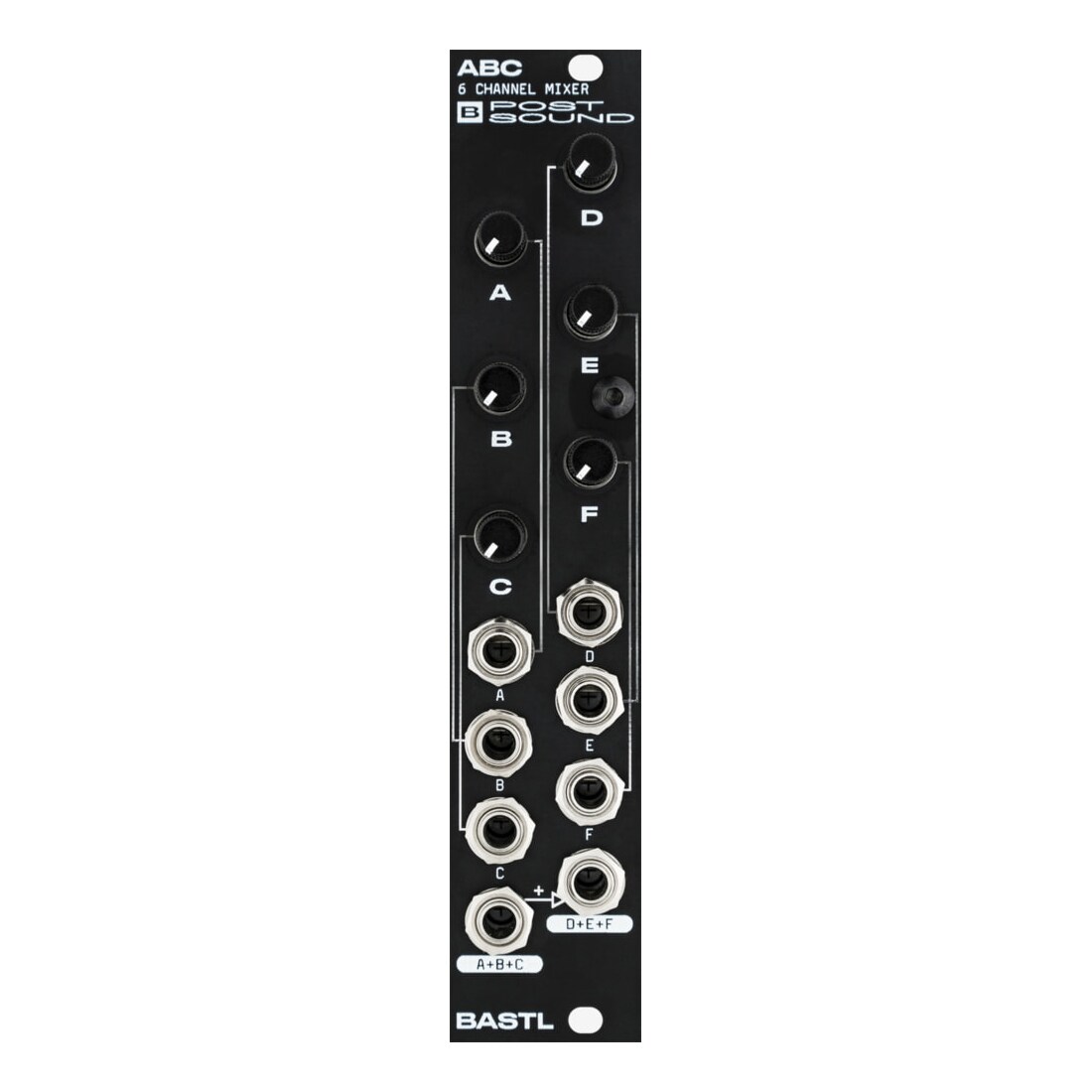

ABCはシンプルかつフレキシブルな6chの高品位ミキサーです。6系統の入力(A,B,C,D,E,Fチャンネル）を持ち、2系統の出力があります。出力は「A+B+C」と、「D+E+F」の2系統があり、「A+B+C出力」にプラグの接続がない場合には、「D+E+F」出力が6ch全ての信号をミックスして出力します。つまり「3ch×2系統のミキサー、または「6chのミキサー」としてフレキシブルな使用が可能になります。

基板上のジャンパー設定を変更すれば、A → D、B → E 、C → Fにそれぞれ「個別に」内部ルーティングする設定も可能（チャンネルAに入力した信号は自動でチャンネルDにも入力される）。「ステレオ・ミキサー」にも応用できます（両方のアウトプットを使用して左右チャンネルは個別のボリュームコントロール）。

出荷時はオーディオ信号をミックスできるよう設計されていますが、半田によるジャンパーによって直流電圧を扱うことができるように変更が可能、その場合にはCVミキサーとして機能させることができます。

シンプルで音質も良く、さらにフレキシブルな使用方法を選択できるユーロラック・モジュラーに最適なミキサーモジュールです。

*ブラックパネルのみ

特徴
・ 6chミキサー
・ 6入力（A,B,C,D,E,F）
・ 2出力（A+B+CとD+E+F） (A+B+Cに接続がない場合は、D+E+Fが6chのミックスを出力)
・ 3ジャンパー設定（A to D, B to E, C to F）ステレオミキシング
・ 出荷時はオーディオ・ミキサーとして使用できる設定
・ 半田でジャンパすることでCV信号を取り扱えるCVミキサーにも変更が可能

製品仕様
・5 HP
・35mm deep
・消費電流 +12: <10mA, -12: <10mA
・本体側10ピン / ラック側16ピン（接続ケーブル付属）
