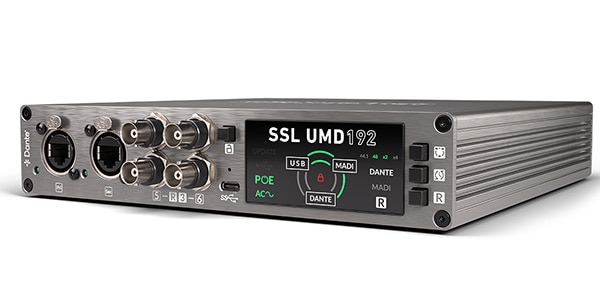

SSL (Solid State Logic) ( ソリッドステートロジック ) / SSL UMD192 ﾌｫｰﾏｯﾄｺﾝﾊﾞｰﾀｰ

USB、MADI、Danteの各フォーマットのオーディオを双方向で変換するインターフェイスユニット。安心のサウンドハウス3年保証付き！

■DANTE / MADI / USB コンバーター

UMD192は、USB、MADI、Danteの各フォーマットのオーディオを双方向で変換するインターフェイスユニットです。3系統の64chMADIとDanteとの変換や、USB3.0による192chオーディオI/Oデバイスとして使用できます。(MAC OSに標準対応、Windowsは要SSL Driver)

USBからDanteと双方向＋MADIへの出力、MADIからDanteと双方向＋USBへの出力、USBからMADIと双方向＋Danteへの出力といった組み合わせの選択が可能で、全ての操作はフロントパネルから行うことができます。UMD192は44.1kHzから192kHzまでのサンプリングレートに対応し、48kHz/96kHzにおいて全てのフォーマットで192chを扱え、Danteでは0.25msecの低レイテンシーにも対応しています。(192kHz時はUSB、Dante128ch、MADI96ch)

また、DanteはDDMに対応しておりAES67/ST2110をサポート可能です。DanteまたはMADIに同期して動作します。(SRC非搭載）

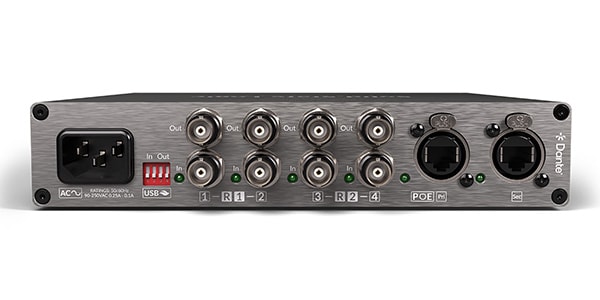

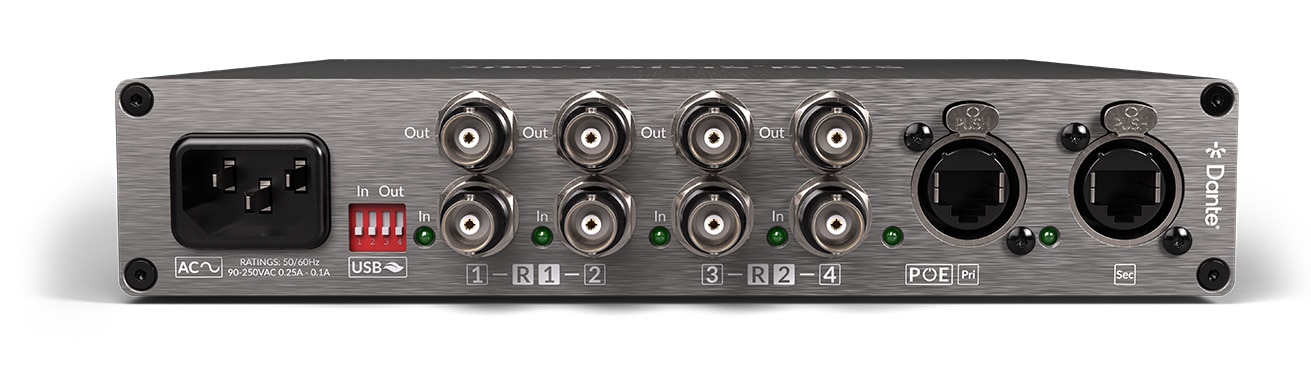

6組のMADI BNC接続は3系統のリダンダントとしての設定も可能で、電源はAC直接入力、PoEを単独または組み合わせて二重化することができるため、可搬からライブや放送といったクリティカルな運用にも最適です。

The Perfect Bridge Between USB, MADI and Dante
高機能かつ多目的に使用できるよう設計されたUMD192は、USB、MADI、Danteのうち2つのフォーマットの間を双方向で変換します。それに加えて残りひとつの系統に「Split Out」を同時に出力します。これにより、例えば複数のMADIデバイスをまとめてDanteに取り込みつつ、多チャンネルをUSB経由でDAWなどに収録する、DAWからのマルチトラックアウトをMADIとDanteに同時に送るといった使い方が可能です。

ネットワーク機器としては、UMD192はDante/AES67に対応しており、DDMを介せばST2110にも対応できます。Danteでは0.25msecの最小遅延に適応しており、MADIまたはDanteに同期して44.1kHzから192kHzのサンプリングレートで動作します。6ポートのMADI入出力は3系統のリダンダントと設定することができ、ライブや放送といったクリティカルな運用環境にも対応します。

Intuitive Front Panel Control

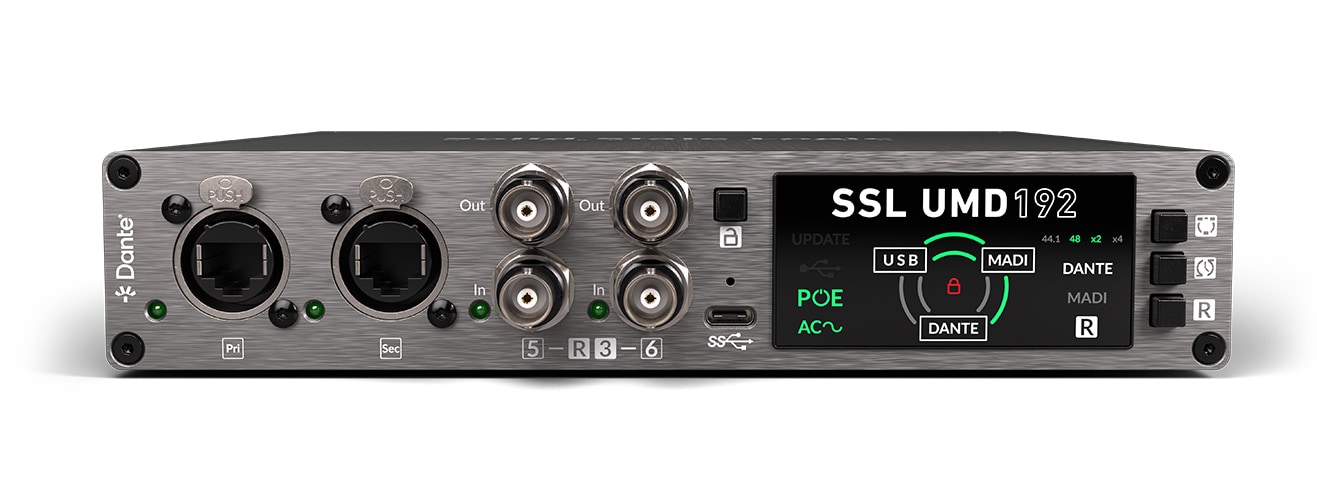

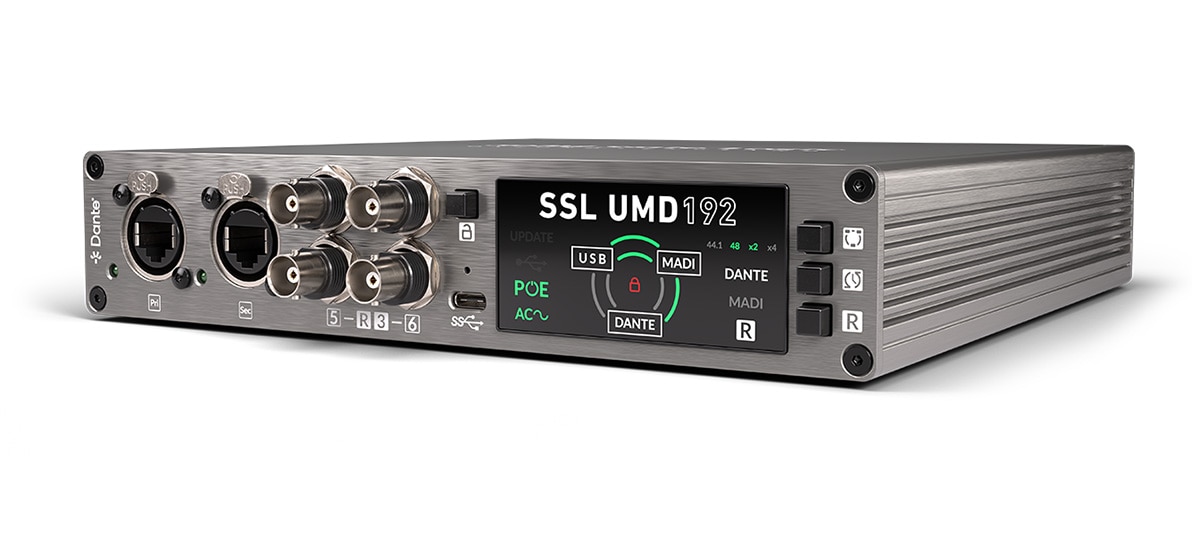

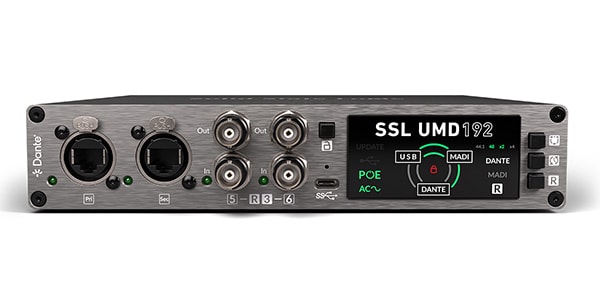

UMD192のフロントパネルは見やすく分かりやすいデザインとなっており、シグナルフロー、サンプリングレート、電源とネットワークのステータスが一目で分かります。全ての操作はフロントパネルから行えます。パネルはアクシデント防止のためデフォルトでロックされ、操作する際にロックを解除する仕様となっています。

・Lockout - ボタンの長押しでロックを解除します。センターサークル中央の赤いシンボルが消えるまでボタンを長押しします。
・Mode - センターサークルスイッチを押してモードを切り替えます。
・Clock Source - 同期ソースとしてDanteかMADIかを切り替えます。
・MADI Redundancy - 押すことでリダンダントモードのOn/Offが切り替わります。モードは全MADIポート一括で切り替わります。

Flexible Power & Redundancy
UMD192の電源はAC電源、PoE、USB-Cの3種類が用意されており、任意の組み合わせで二重化、三重化を構築することも可能です。ポータブルな環境からライブ・放送の現場まで高い信頼性と利便性を両立しています。

■主な特徴
・192ch(44.1/48kHz)、192ch(88.2/96kHz)、128ch(176.4/192kHz)の多チャンネル対応
・USB3.0対応デバイス
・MacOSに標準対応、WindowsにはSSL製ドライバーを提供
・6系統のBNCペアは3系統のリダンダントとして設定可能
・DanteはDDMに対応しておりAES67/ST2110に対応可能
・Danteは0.25msecの超低レイテンシーに対応
・MADIまたはDanteに同期
・強固なコネクターのLink/Activity LED付きDanteポート(Pri2系統、Sec2系統)
・見やすく分かりやすいフロントパネル表示部と誤操作防止機能付きスイッチ
・AC、PoE、USBの三重で冗長化できる電源
・軽量かつ持ち運びやすいデザインは机の上、コンソール横、ラックマウントにも対応
・USB-C to C、USB-A to Cアダプター、ACケーブルを同梱
