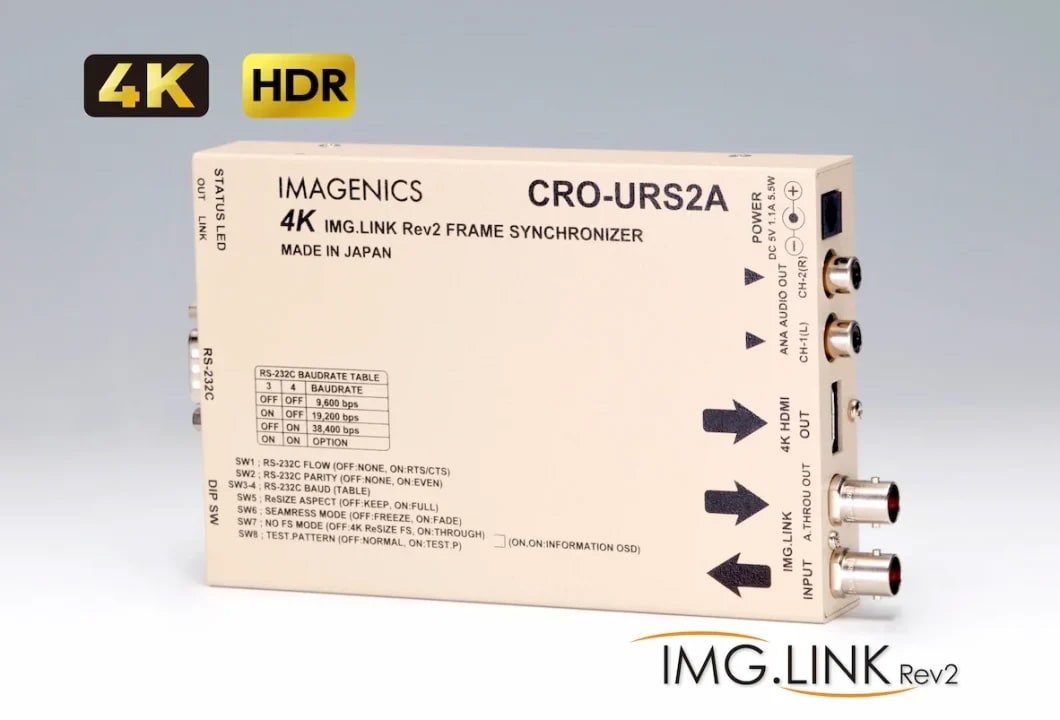

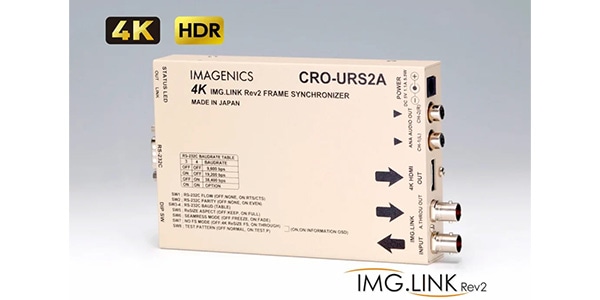

IMAGENICS ( イメージニクス ) / CRO-URS2A

4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1,2共通)受信器。 イメージニクス社ILSスイッチャー切替により超高速なフリーズ型またはフェード型のシームレス繋ぎが可能で、送受信器間のHDMI映像音声信号の絶対遅延は最大50 ms また、フレームシンクロナイザー無し動作モードへ切替にて最大2ms低遅延動作も可能です。

■4K映像対応HDMI信号同軸延長器・受信器(FS機能付き)
■4K信号方式
TMDSクロック：25MHz～340MHz
ピクセルクロック：25MHz～600MHz
データレート：0.75～18Gbps
HDCP ：1.4/2.2
対応解像度 ：4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit　など
■入力信号：
＜IMG.Link入力＞
オリジナル再エンコード方式によるデジタルシリアル信号：1系統1.0Vp-p75ΩBNCx1
オリジナル再エンコード後の映像ビットレート2.5GbpsNRZI信号(固定ビットレート、音声は9.216Mbps)
オリジナル双方向通信リンク機能、
IMG.LINKRev1規格(非映像圧縮)、Rev2規格(VC-2HQ映像圧縮)全自動対応。

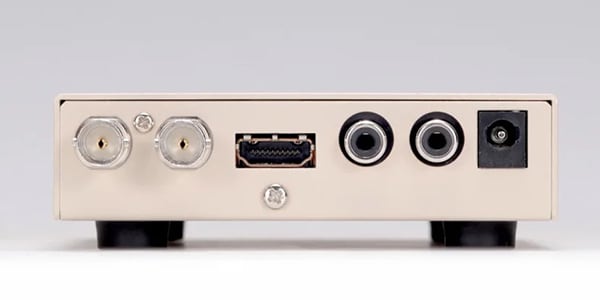

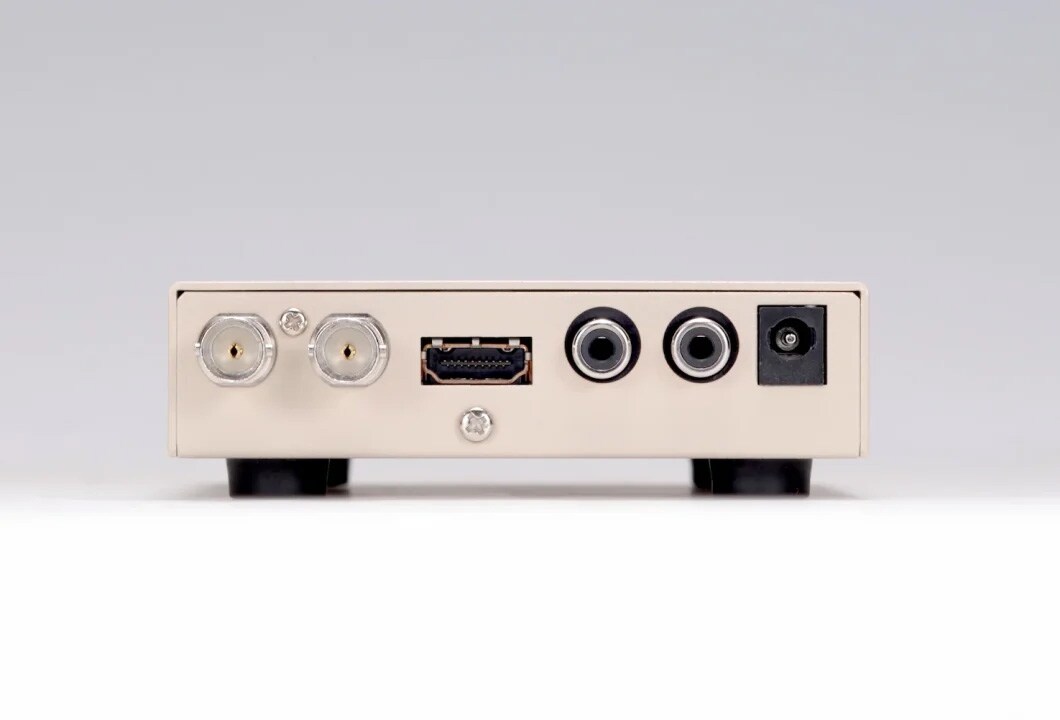

■出力信号
＜HDMI映像出力＞
TMDS信号(デジタルRGB、YPbPr(444、420)):HDMI-Aコネクタ1系統(HDCP1.4、2.2対応、DVI信号出力可能)
HDMI2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラーDVIRev1.0規格準拠信号
出力解像度は常に3840x2160＠59.94Hz(444/420)またはフルHD(444)へ、EDID情報により全自動変換されます。
映像遅延：約33msから約50ms(入出力間フレーム非同期により連続変動)
フレームシンクロナイザーモード無し動作モードでの映像遅延は2ms未満。
音声遅延：LPCMで使用時のみ約42ms固定遅延、圧縮音声系では遅延無し(2ms未満のバイパス)。
フレームシンクロナイザー無し動作モードでの音声遅延は2ms未満。
＜IMG.Linkアクティブスルー出力＞
オリジナル再エンコード方式によるデジタルシリアル信号1系統1.0Vp-p75ΩBNCx1
■音声信号
＜音声出力＞
アナログ出力音声信号-10dBu(10kΩ以上負荷時)ローインピーダンス不平衡2チャンネル1系統RCA端子x2
最大音声出力レベル：+10dBu(HDMIエンベデット音声入力0dBFS時)
音声サンプリング：24bit48kHzリニアPCM方式

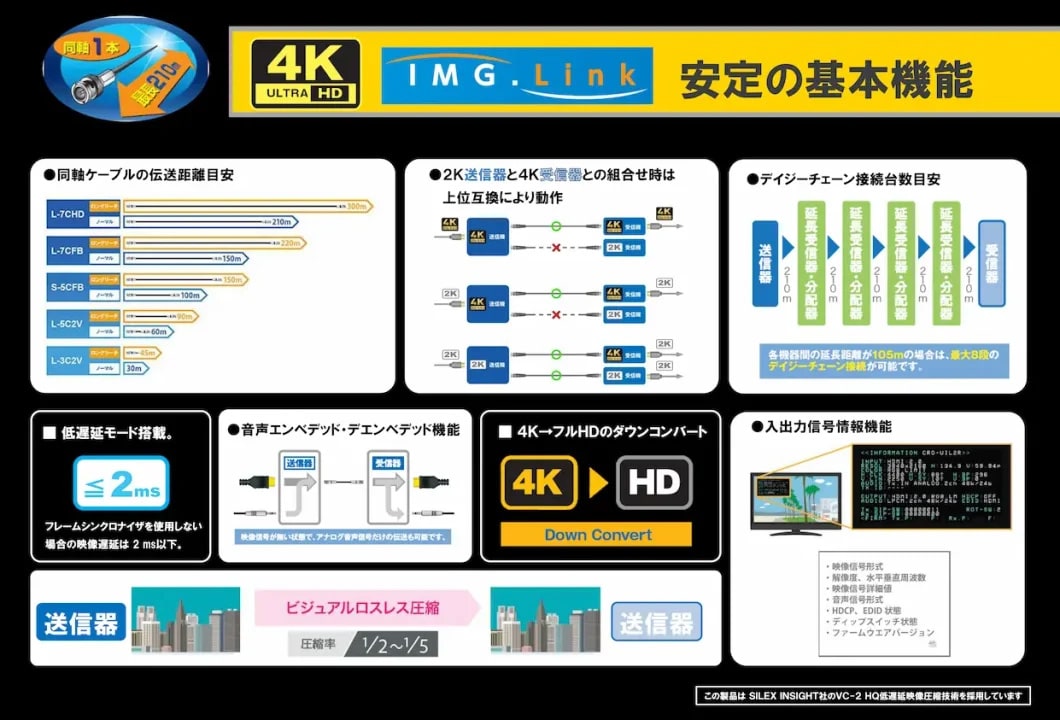

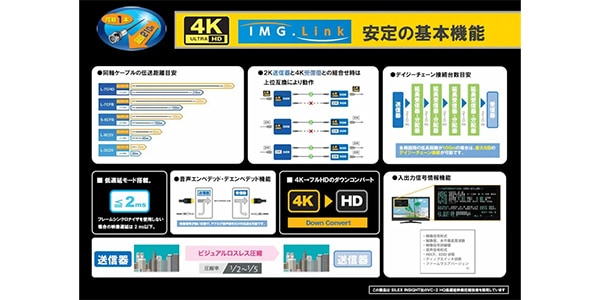

送信器・受信器間の同軸伝送距離L-7CHD：210m、L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB:60m、L-3C2V：30m
(設置環境等により距離が短くなる場合があります。ロングリーチ動作時の伝送距離は仕様書をご覧ください)

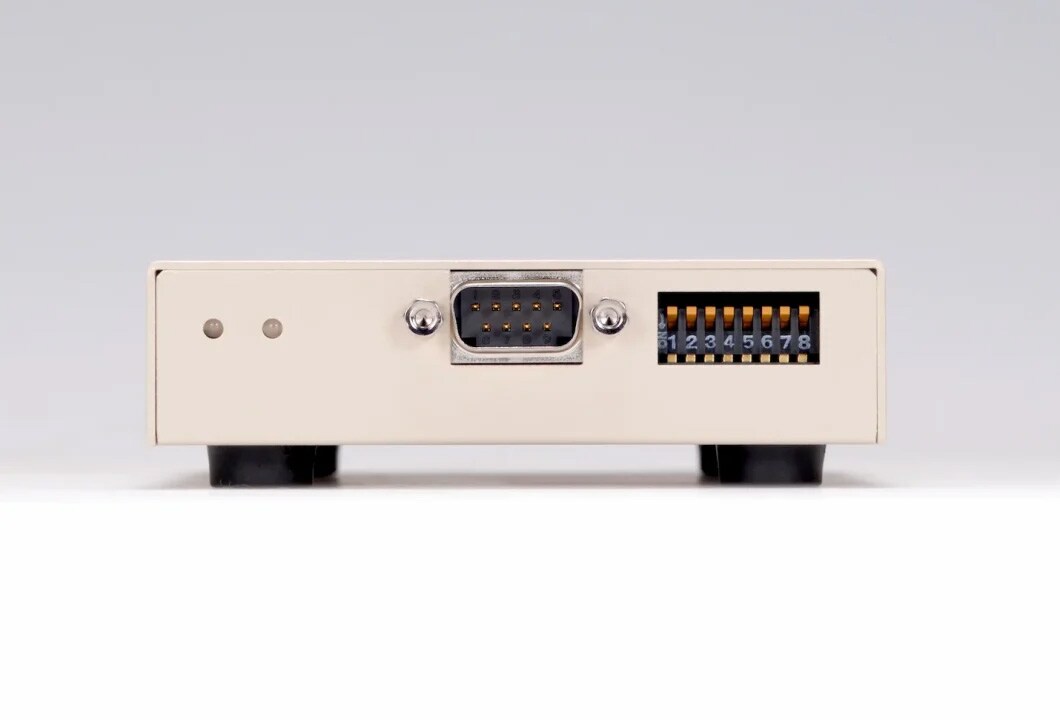

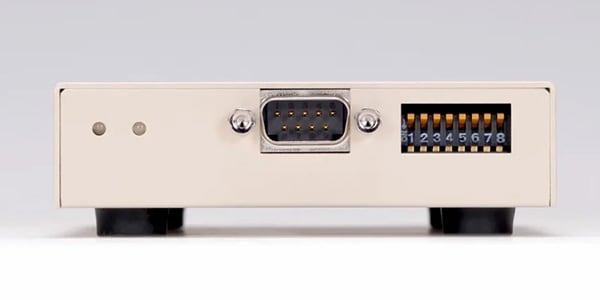

RS-232CRS-232C準拠全二重D-SUB9(オス)1系統ボーレート：9、600bps(初期値)、
19、200bps、38、400bpsフロー制御：ノンフロウ(初期値)、
RTS/CTSハードフロウパリティ：ノンパリティ(初期値)、イーブンパリティデータ8ビット、1ストップビット
■その他機能
4K映像への全自動変換機能、アスペクト変換機能、HDMI→DVI信号変換機能、4K出力信号のFHD解像度変換機能、

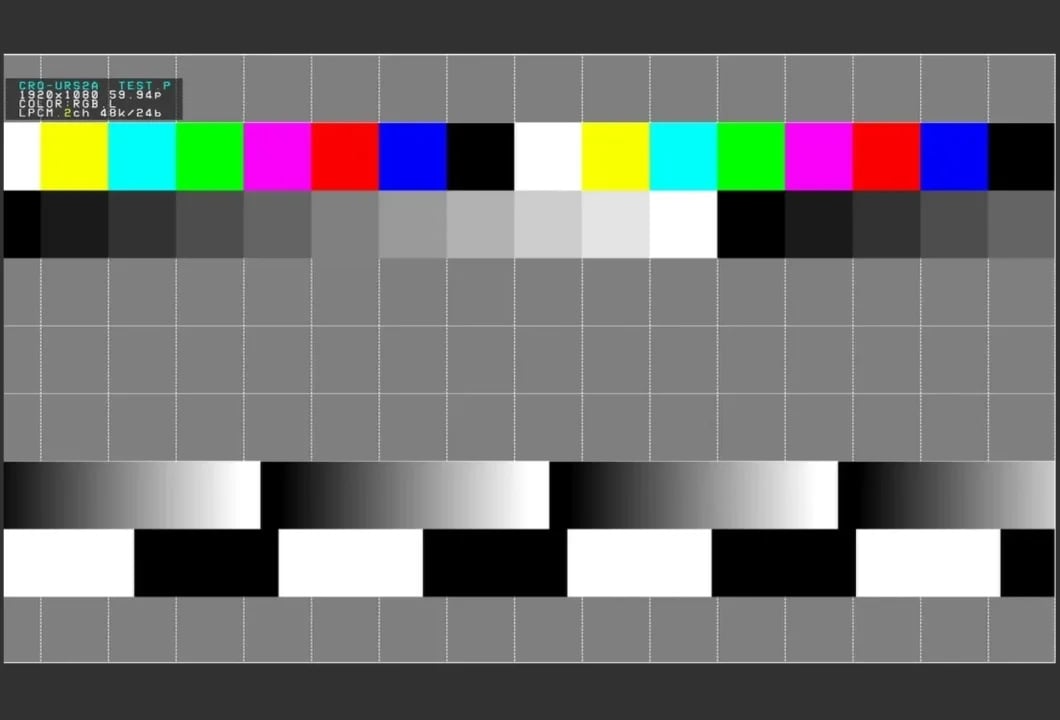

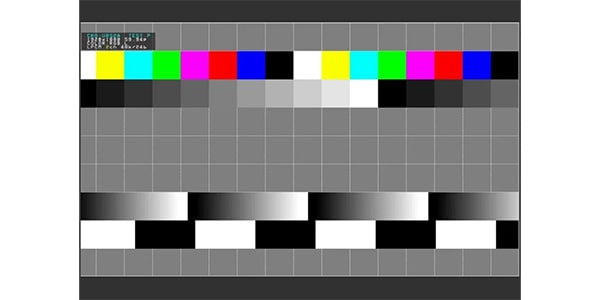

出力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、

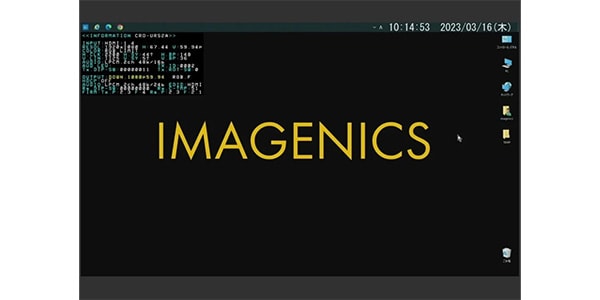

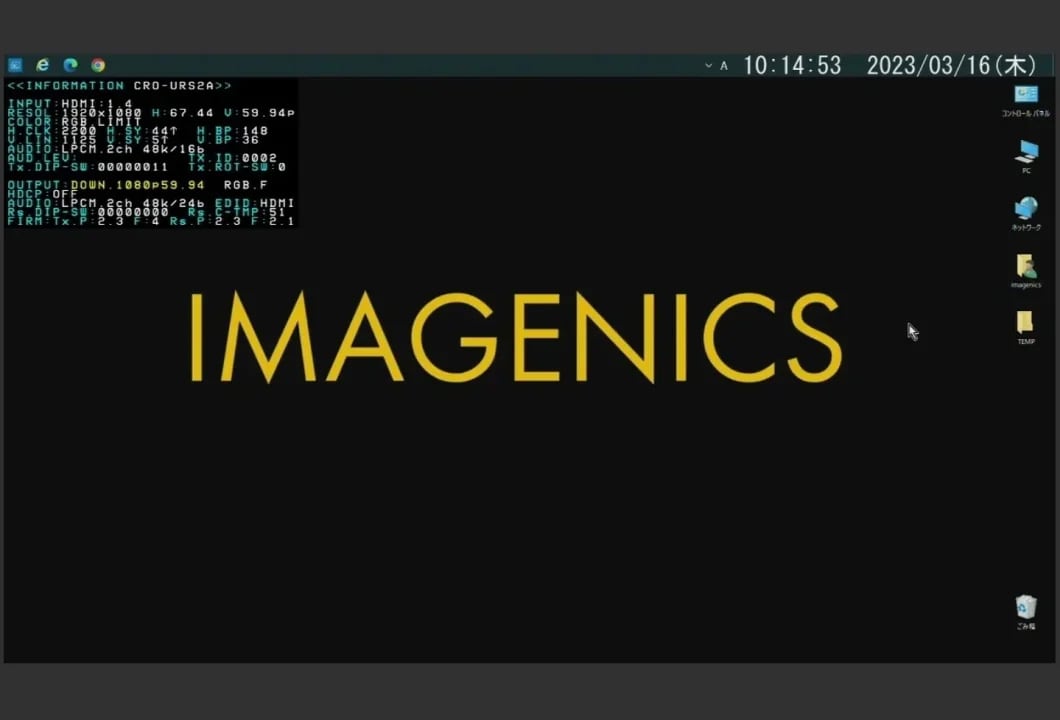

オンスクリーン表示によるインフォメーション機能、IMG.LINKRev1,Rev2およびロングリーチ動作自動判別機能、
フレームシンクロナイザーモード無し動作モード、ほか。
■電源/消費電力：DC5V1.2A6W(最大)
■外形寸法/質量：幅100mm×高さ25mm×奥行150mm(突起物を除く)/約550g
■付属品：
AC100V27VA50Hz・60Hz国内専用ロック付きACアダプタ1台(5V2.3A出力)
HDMIコネクタ抜け止め金具(CL-1)1個
