ROLAND ( ローランド ) / V-8HD

HDMI 8 入力／3 出力、スチル・メモリーやシーン・メモリーを使って多彩な映像演出！ピクチャー・イン・ピクチャーやテロップなどの合成もこれ1台で！！

■HDビデオスイッチャー
映像
■映像処理:
4：2：2（Y/Pb/Pr）、8ビット
■入力端子:INPUT 1～6：HDMI タイプ A x6
※HDCP対応
INPUT 7～8：HDMI タイプA x2
※HDCP対応
※マルチフォーマット対応
■出力端子:OUTPUT 1～3：HDMI タイプ A x3
※HDCP対応
■入力映像フォーマットINPUT 1～6：
720/59.94p ※1、※3
720/50p ※1、※4
1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p ※2、※3
1080/50i, 1080/50p, 1080/25p ※2、※4
1080/23.98p, 1080/24p ※2
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 システム・フォーマット 720p 設定時
※2 システム・フォーマット 1080i または 1080p 設定時
※3 フレーム・レート 59.94Hz 設定時
※4 フレーム・レート 50Hz 設定時
INPUT 7～8：
480/59.94i、480/59.94p、720/59.94p、1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1
576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2
1080/23.98p、1080/24p
VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）
WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz）
FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）
UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
※リフレッシュ・レートは、各解像度の最大値です。
※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
※1920×1200/60Hz：Reduced blanking
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 フレーム・レート 59.94Hz 設定時
※2 フレーム・レート 50H z設定時
静止画（Still Image）：
Bitmap File（.bmp）最大 1920×1080、24 ビットカラー、無圧縮
PNG File（.png）最大 1920×1080、24 ビットカラー
※最大 8 枚まで内蔵不揮発メモリーに記憶可能
※PNG α チャンネルは非対応です。
■出力映像フォーマットOUTPUT 1～2：
720/59.94p ※1、※4
720/50p ※1、※5
1080/59.94i ※2、※4
1080/50i ※2、※5
1080/59.94p ※3、※4
1080/50p ※3、※5
※1 システム・フォーマット 720p 設定時
※2 システム・フォーマット 1080i 設定時
※3 システム・フォーマット 1080p 設定時
※4 フレーム・レート 59.94Hz 設定時
※5 フレーム・レート 50Hz 設定時
OUTPUT 3：
1080/59.94p ※1
1080/50p ※2
※1 フレーム・レート 59.94 Hz設定時
※2 フレーム・レート 50Hz 設定
■時映像エフェクト
切り替え：カット、ミックス（ディゾルブ／FAM／NAM）、ワイプ（8種類）
合成：ピクチャー・イン・ピクチャー×2（四角型、丸型、菱型）、スプリット（2種）、キー×2（ルミナンス・キー、クロマ・キー）、DSK（ルミナンス・キー、クロマ・キー）
その他：左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード（音声、映像：白または黒）、テスト・パターン出力
音声
■音声処理:サンプリング・レート：24 ビット／48 kHz
■音声フォーマット:リニア PCM、24 ビット／48kHz、2ch
■入力端子:INPUT 1～2：HDMI タイプ A x8
AUDIO IN：RCA ピン・タイプ
■出力端子:OUTPUT 1～3：HDMI タイプ A x3
AUDIO OUT：RCA ピン・タイプ

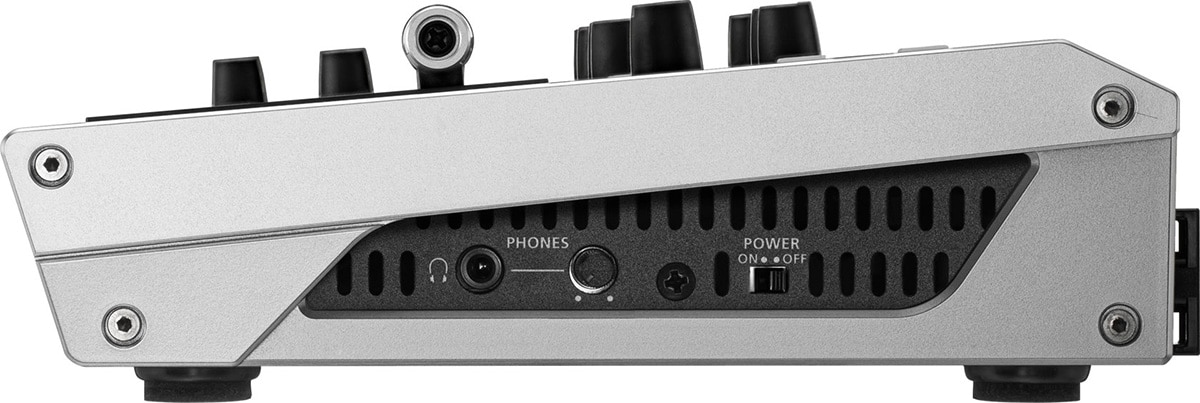

PHONES：ステレオ・ミニ・タイプ
■規定入力レベル:AUDIO IN：-10dBu（最大入力レベル：+8dBu）
■入力インピーダンス:AUDIO IN：38kΩ規定出力レベルAUDIO OUT：-10dBu（最大出力レベル：+8dBu）
PHONES：92mW＋92mW（32Ω負荷時）
■出力インピーダンス:
AUDIO OUT：1kΩ
PHONES：10Ω
■オーディオ・エフェクト:
ディレイ、ハイ・パス・フィルター、コンプレッサー、ノイズゲート、イコライザー、マルチバンド・コンプレッサー、リミッター、テスト・トーン出力
その他
■その他の端子:USB MEMORY：USB A タイプ（USB メモリー用）
REMOTE：USB B タイプ（iPad を接続してのリモート用）
CTL/EXP x2：TRS 標準タイプ（フットスイッチ、エクスプレッション・ペダルを接続してのリモート用）
■その他機能プリセット・メモリー（8 個）
パネル・ロック機能
EDID エミュレーター
オート・スイッチング
オート・インプット・ディテクト
■ディスプレイ4.3 インチ TFT カラー LCD：480×272 ドット
■電源:ACアダプター消費電流3.3A消費電力39.6 W
■外形寸法317（幅）×193（奥行）×70（高さ）mm質量2.0 kg（ACアダプターを除く）
■付属品：取扱説明書、ACアダプター、電源コード
