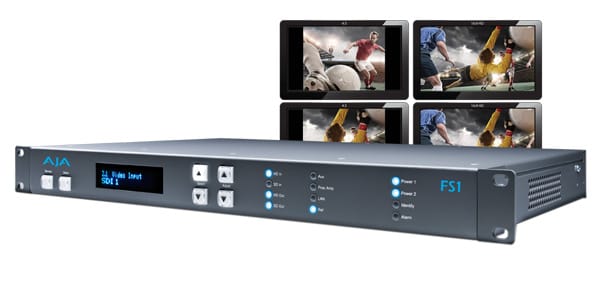

AJA Video Systems ( エージェーエー・ビデオ・システムズ ) / FS1 ユニバーサル フレーム シンクロナイザー/コンバーター

AJA Video Systems製の強力且つ柔軟なフレームシンクロナイザー&コンバージョンです。

■フレーム シンクロナイザー/コンバーター
■対応フォーマット:
(HD) 1080i 25, 29.97, 30
(HD) 1080PsF 23.98, 24
(HD) 720p 50, 59.94, 60
(SD) 625i 25
(SD) 525i 29.97
■可能な出力方式:
入力: 525i59.94→525i59.94、720p59.94、1080i59.94
入力: 720p59.94→525i59.94、720p59.94、1080i59.94
入力: 1080i59.94 5→25i59.94、720p59.94、1080i59.94
入力: 1080PsF23.98→1080PsF23.98、1080i59.94、525i59.94
入力: 625i50→625i50、1080i50、720p50
入力: 720p50→625i50、1080i50、720p50
入力: 1080i50→625i50、1080i50、720p50
入力: 1080PsF24→1080PsF24、1080i60
入力: 1080i60→1080i60、720p60
入力: 720p60→720p60、1080i60
注 : 1080psf 23.98 を入力し、1080i 59.94 (または525) を出力フォーマットとして選択した場合、FS1 は正しいフレームレートとなるよう自動的に 3:2 プルダウンを行います。
注 : 24 または 60 フレームレートのビデオを通す場合、出力は HD のみとなります。
■デジタルビデオ入力:
SD/HD-SDI x 2、SMPTE-259/292/296、8/10-bit
Single Link 4:2:2 (それぞれ BNC x 1)
■アナログビデオ入力:
・HD コンポーネント YPbPr、SMPTE-274 (BNC x 3)
12-bit A/D, 2 倍オーバーサンプリング
・SD コンポーネント (BNC x 3)
SMPTE/EBU N10, Betacam 525 ライン, Betacam 525J 12-bit A/D、4 倍オーバーサンプリング
+/- 0.25 dB ~ 5.5 MHz Y 周波数応答
+/- 0.25 dB ~ 2.5 MHz C 周波数応答
0.5% 2T パルス応答
<2 ns Y/C delay inequity (ディレイ不均等)
・SD コンポジット/YC (S-Video)
12-bit A/D、4 倍オーバーサンプリング
■デジタルビデオ出力:
・SD/HD-SDI x 2、SMPTE-259/292/296、8/10-bit
・Single Link 4:2:2 (それぞれ BNC x 1)
■アナログビデオ出力:
・HD コンポーネント YPbPr/RGB、SMPTE-274 (BNC x 3)
・12-bit D/A、2 倍オーバーサンプリング
・SD コンポーネント (BNC x 3)
・SMPTE/EBU N10, Betacam 525 ライン, Betacam 525J
・12-bit D/A、4 倍オーバーサンプリング
・+/- 0.25 dB ~ 5.5 MHz Y 周波数応答
・+/- 0.25 dB ~ 2.5 MHz C周波数応答
・0.5% 2T パルス レスポンス
・<2 ns Y/C delay inequity (ディレイ不均等)
・SD コンポジット/YC (S-Video)
・12-bit D/A、4 倍オーバーサンプリング
■デジタルオーディオ入力:
・16 チャンネル、24-bit SMPTE-259 SDI エンベデッドオーディオ、48kHz サンプルレート、同期
・8 チャンネル、24-bit AES/EBU オーディオ、48KHz サンプルレート、同期または非同期、内部サンプルレート変換 (BNC x 4)
■アナログオーディオ入力:
・8 チャンネル、24-bit A/D アナログオーディオ、48kHz サンプルレート、バランスド (25 ピンブレイクアウトケーブルによる XLR x 8)
※+12dBu、+15dBU、+18dBu、+24dBu (フルスケール デジタル)
※+/- 0.2db 20 ~ 20kHz 周波数応答
■デジタルオーディオ出力:
・16 チャンネル、24-bit SMPTE-259 SDI エンベデッドオーディオ、48kHz サンプルレート、同期
・8 チャンネル、24-bit AES/EBU オーディオ、48KHz サンプルレート、同期または非同期、内部サンプルレート変換 (BNC x 4)
■アナログオーディオ出力:
・8 チャンネル、24-bit D/A アナログ オーディオ、48kHz サンプルレート、バランスド (25 ピン ブレイクアウトケーブルによる XLR x 8)
※+12dBu、+15dBU、+18dBu、+24dBu (フルスケール デジタル)
※+/- 0.2db 20 ~ 20kHz 周波数応答
■アップコンバージョン:
・ハードウェア 10-bit
・アナモフィック：フルスクリーン
・ピラーボックス 4:3：両脇に黒帯を付けて、4:3 画像を画面中央に配置します。
・ズーム 14:9：4:3 画像を少し拡大し両脇に黒帯を付けて 14:9 画像にします。
・ズーム レターボックス：画像を全画面になるまで拡大します。
・ズーム ワイド：拡大と水平方向の引き延ばしを組み合わせて 16：9 画面にします。これにより、アスペクト比が若干変わる場合があります。
■ダウンコンバージョン:
・ハードウェア 10-bit
・アナモフィック：フルスクリーン
・レターボックス：上下の黒帯が画像領域に追加され画像が縮小します。アスペクト比は変わりません。
・クロップ：新しい画面サイズに合わせて、画像が切り取られます。
■クロスコンバージョン:
・ハードウェア 10-bit
・1080i → 720p
・720p → 1080i
・720p → 1080PsF
■SD 間のアスペクト比変換:
・レターボックス：SD アナモルフィック素材をレターボックス画像に変換します。
・H クロップ：画像に水平引き延ばし効果を適用します。アナモフィック SD をフルフレームに変換します。
・SD ピラーボックス：両脇に黒枠を付けて画面の中央にアナモルフィック画像を配置した画像を画面中央に生成します。
・V クロップ：SD レターボックス素材をアナモルフィック画像に変換します。
■SIZE: 43.8(W)x4.4(H)x31.7(D) 2.94kg
