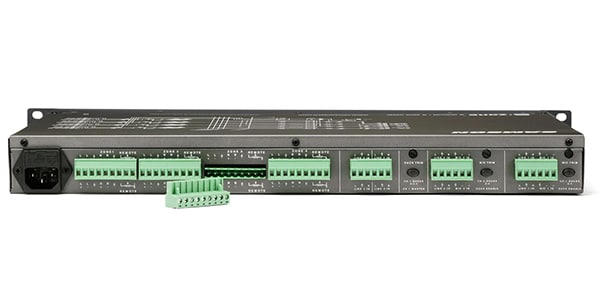

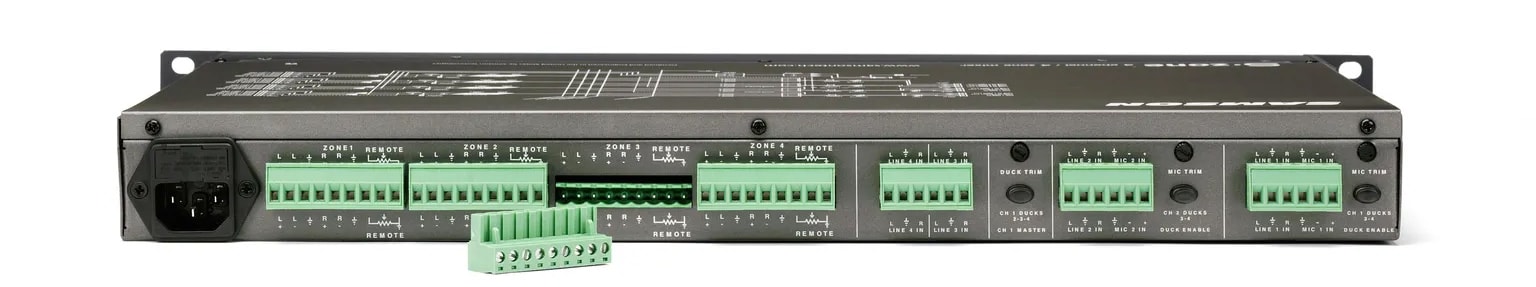

S-Zone入力の接続

設置プランが決まったら、オーディオソースをS-Zoneの入力に接続する必要があります。ページング用のマイクや、CD、DVD、MP3、タブレット、カラオケプレーヤーなどのラインレベル機器、あるいはラジオチューナーなど、複数の機器を接続することができます。

音源の種類にかかわらず、入力を正しく接続することが重要です。以下の各セクションと図に従って、入力ソースを接続してください。マイク入力には、ローインピーダンス（100～600Ω）のバランスまたはアンバランスのマイクを接続できます。

以下の配線ガイドに従って、マイクを入力チャンネル1および2に接続してください。

注： S-Zoneのマイク入力には常時15Vのファンタム電源が供給されているため、ほぼすべてのコンデンサーマイクを使用できます。ダイナミックマイクも接続できます。

次に、以下の配線図に従って、ライン入力をチャンネル1および2に接続します。

これらの入力は、ほとんどのCDプレーヤーやDVDプレーヤーなどの機器で標準となる、-10dBVのレベルを受けられるように設定されています。

次に、以下の配線図に従って、ライン入力をチャンネル3および4に接続します。

これらの入力は、ほとんどのCDプレーヤーやDVDプレーヤーなどの機器で標準となる、-10dBVのレベルを受けられるように設定されています。

1本または2本のマイクを、3系統以上のラインレベル入力ソースと一緒に接続する必要がある場合は、チャンネル1および2のマイク入力とライン入力を同時に使用できます。この接続方法は、3系統以上のライン入力が必要な場合にのみ使用してください。

同じ入力チャンネルのマイク入力とライン入力の両方に接続した場合、それぞれの入力ソースのレベルを個別に調整することはできません。可能であれば、出力レベルを調整できるラインレベル機器を使用してください。このレベル調整機能を使用することで、同じ入力チャンネルに接続されたラインレベル機器とマイクのレベルバランスを調整できます。

チャンネル1およびチャンネル2の両方で、マイク入力とライン入力を同時に接続する場合は、以下の配線図に従ってください。

S-Zone ゾーン出力の接続

設置プランが決まったら、S-Zoneのゾーン出力をパワーアンプまたはパワードスピーカーに接続する必要があります。S-Zoneの出力は、バランスまたはアンバランスのいずれでも配線できます。

20フィート（約6m）を超えるような長いケーブルを使用する場合は、バランス配線を使用することを強く推奨します。バランス配線を使用すると、CMR（コモンモード除去）の効果により、他の電気機器からの干渉によって発生するノイズやハムの可能性を低減できます。

音源の種類にかかわらず、出力を正しく接続することが重要です。

標準的なXLRコネクターを使用してゾーン出力をバランス入力に接続する場合は、以下の配線図に従ってください。

S-Zoneのゾーン出力を標準的な1/4インチコネクターを使用してアンバランス入力に接続する場合は、以下の配線図に従ってください。

ゾーン出力へのリモートレベルコントロールの接続

S-Zoneの4つの出力は、その一部またはすべてを、標準的なポテンショメーターまたは可変抵抗器と、標準的な3芯ケーブルを使用してリモートコントロールできます。

S-ZoneにはVCA（電圧制御アンプ）が内蔵されているため、設置場所の離れた位置まで最大1000フィート（約305m）のケーブルを引き回して、ゾーン出力レベルをコントロールできます。これにより、4つの各ゾーンに、通常は標準的な電気ボックスに収めたリモートボリュームコントロールを設置できます。

以下の配線図に従って、標準的な10kΩリニアポテンショメーターを接続してください。

設置プランの設計

ケーブルを差し込んだり、被覆を剥いたり、配線を接続したりする前に、明確な設置プランを立てておくことをおすすめします。設置プランを作成するには、使用する音源、ページングが必要かどうか、どの部屋に音声が必要か、リモートでの音量調整が必要か、各スペースに最適なスピーカーの種類、そして配線計画など、いくつかの設計要素を考慮する必要があります。

音源の選択

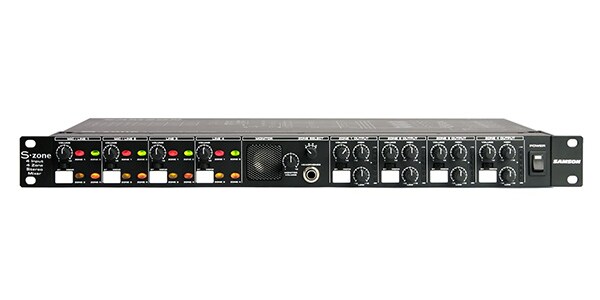

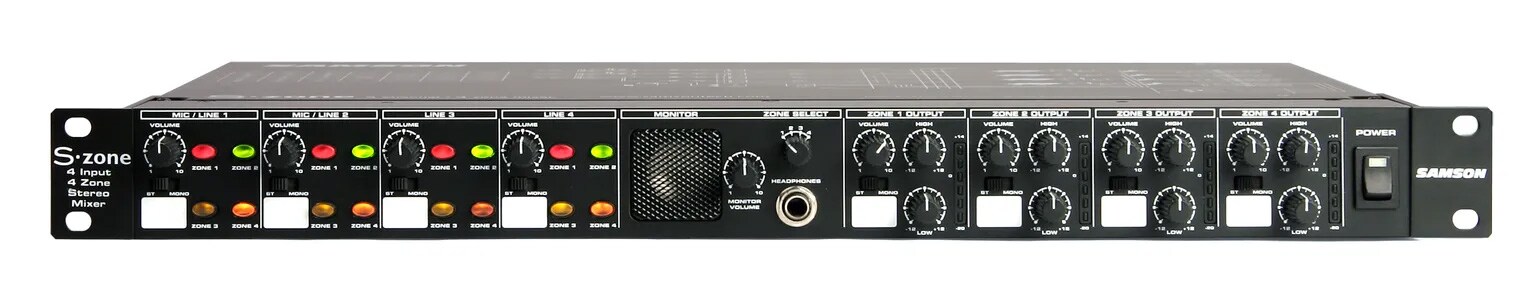

S-Zoneは4つの入力チャンネルを備え、最大6系統の入力ソースを接続できます。入力チャンネル1および2には、コンデンサーマイクを使用するためのファンタム電源対応マイク入力が備わっています。

4つすべての入力チャンネルにラインレベル信号を接続できるため、CD、メディアプレーヤー、タブレット、DVD、カラオケプレーヤー、オーディオ・ビデオTVモニター、ラジオチューナー、DJミキサー、その他のラインレベル機器を音源として使用できます。また、ホームステレオレシーバーにラインレベル出力が備わっている場合は、その出力を接続できる場合もあります。

例えば、小規模から中規模のレストランでは、ある部屋ではタブレットからBGMを流し、別の部屋ではディスコやカラオケを流しながら、ホステスが客をテーブルへ案内するための呼び出しを行ったり、シェフがウェイトレスに料理を取りに来るよう呼び出したりすることが考えられます。S-Zoneなら、これらすべてを簡単に行うことができます。

オーディオゾーンの作成

S-Zoneの4つの出力チャンネルを使用することで、それぞれ独立したオーディオ環境を作ることができます。当然ながら（あるいは、それほど当然ではないかもしれませんが）、本機では出力を「ゾーン」と呼んでいますが、「ゾーン」とは音を届けたいエリアそのものも意味します。そのため、まず音をどこへ届けたいのかを考えてください。S-Zoneなら、これらを簡単に実現できます。

さらに、S-Zoneでは各ゾーンにリモートレベルコントロールを簡単に接続できるため、オーディオ機器が別の場所に設置されていても、その部屋で音量を調整できます。

ここで、実際の設置環境において、どこに音が必要なのかを検討してください。サウンドゾーンをどこに設けるか決めたら、スピーカーの選択を検討できますが、その前に機器ラックをどこに設置するかを決めます。

機器ラックの設置場所

S-Zoneは標準的な19インチラックマウント機器なので、機器ラックの使用を検討してください。機器ラックの適切な設置場所を選ぶ際には、各サウンドゾーンからの距離、CDの交換や音量調整などのためにユーザーが機器へアクセスする必要があるかどうか、電源を確保しやすい場所があるかどうかなど、いくつかの点を考慮する必要があります。

また、機器ラックから各サウンドゾーンへ接続するために必要なケーブルの長さや配線経路についても考慮する必要があります。選択するスピーカーや必要なケーブルの長さによって、サウンドゾーンまでスピーカーレベルで配線するか、ラインレベルで配線するかを選択できます。

パッシブ（非パワード）スピーカーを使用する場合は、S-Zoneをパワーアンプに接続してスピーカーケーブルを配線する必要がありますが、ケーブルの太さと配線の総距離には注意してください。パワード（アクティブ）スピーカーを使用する場合は、S-Zoneのバランス出力から直接、長距離の配線を行うことができます。

もう1つの設置方法として、100Vトランスを備えたスピーカーとアンプを使用する方法があります。このシステムの利点は、長距離の配線が可能で、1台のアンプに多数のスピーカーを接続できることです。

各ゾーンのスピーカーの選択

スピーカーを選択する際には、パワーアンプをどこに設置するか、パワードスピーカーまたは非パワードスピーカーのどちらを使用するか、あるいは100V分散型サウンドシステムが必要かどうかなど、いくつかの重要な点を考慮する必要があります。

以下のセクションでは、一般的な設置環境におけるパッシブスピーカーまたはアクティブスピーカーの接続方法について概要を説明します。

パッシブスピーカーの使用

パッシブ（非パワード）スピーカーを使用する場合は、まずパワーアンプをどこに設置するかを決める必要があります。特定のサウンドゾーンにあるスピーカーまでの距離が100フィート（約30m）未満の場合は、パワーアンプをS-Zoneと同じラックに設置し、アンプからサウンドゾーンまでスピーカーケーブルを配線できます。

注： このタイプの配線は、機器ラック内のアンプからサウンドゾーンの部屋に設置されたスピーカーまで直接接続するため、「ホームラン配線」と呼ばれます。

この場合、S-Zoneのゾーン出力をパワーアンプの入力に接続し、そこからパッシブスピーカーまでスピーカーケーブルを配線します。

特定のサウンドゾーンにあるスピーカーまでの距離が100フィート（約30m）を超える場合は、サウンドゾーンと同じ部屋にアンプを設置することを検討してください。この場合は、S-Zoneのゾーン出力から、サウンドゾーンに設置したパワーアンプの入力まで、バランスのラインレベル信号を配線します。

パワードスピーカーの使用

距離が100フィート（約30m）を超える場合は、パワードスピーカー（パワーアンプ内蔵スピーカー）の使用を検討することもできます。

パワードスピーカーを使用する場合は、S-Zoneの出力をバランスのラインレベル信号で接続できます。この場合、S-Zoneの出力から長いケーブルを使用して、サウンドゾーンに設置したパワードスピーカーの入力までラインレベル信号を送ります。

接続例
