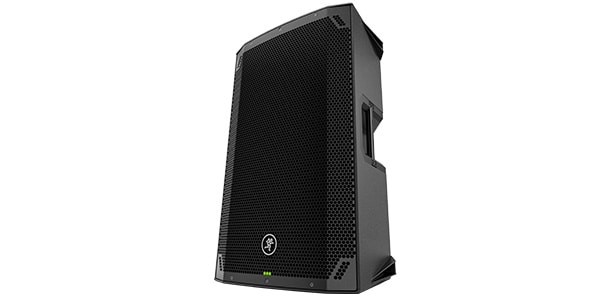

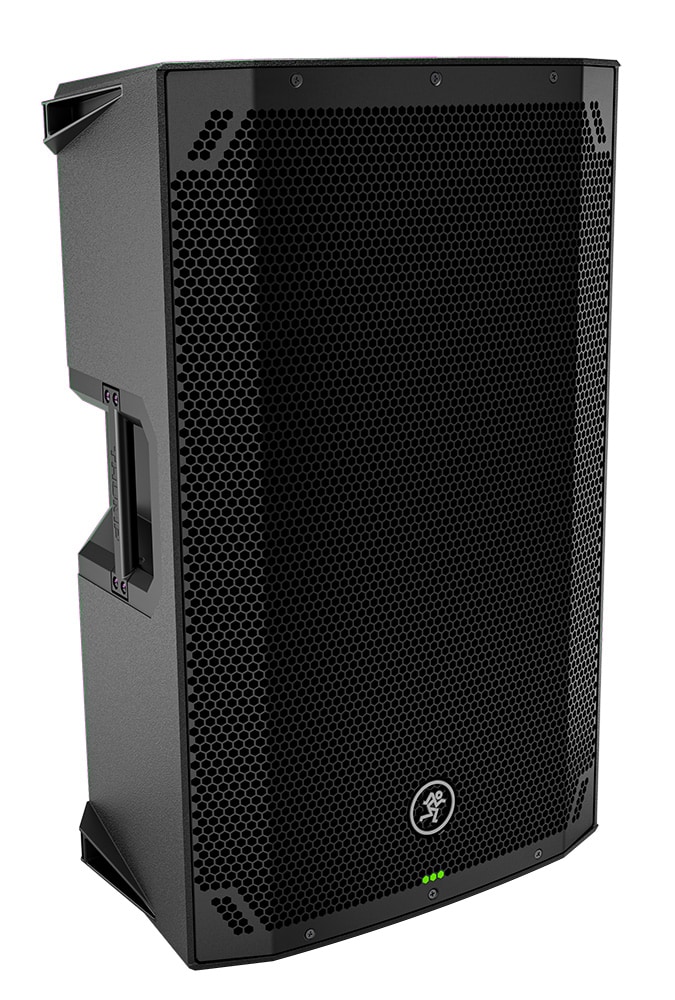

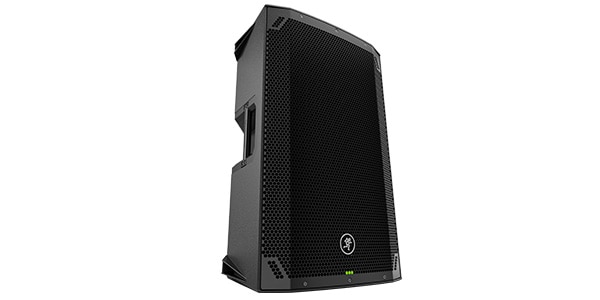

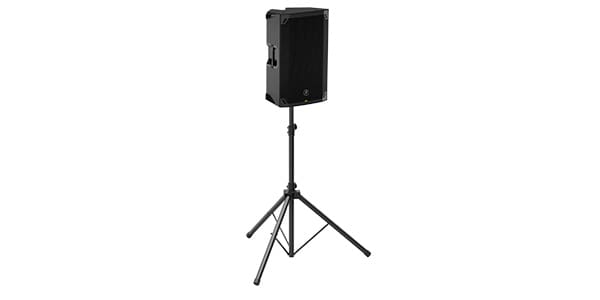

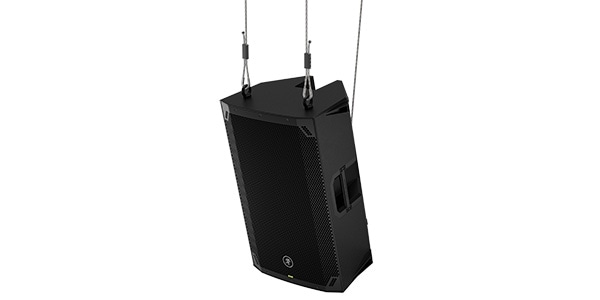

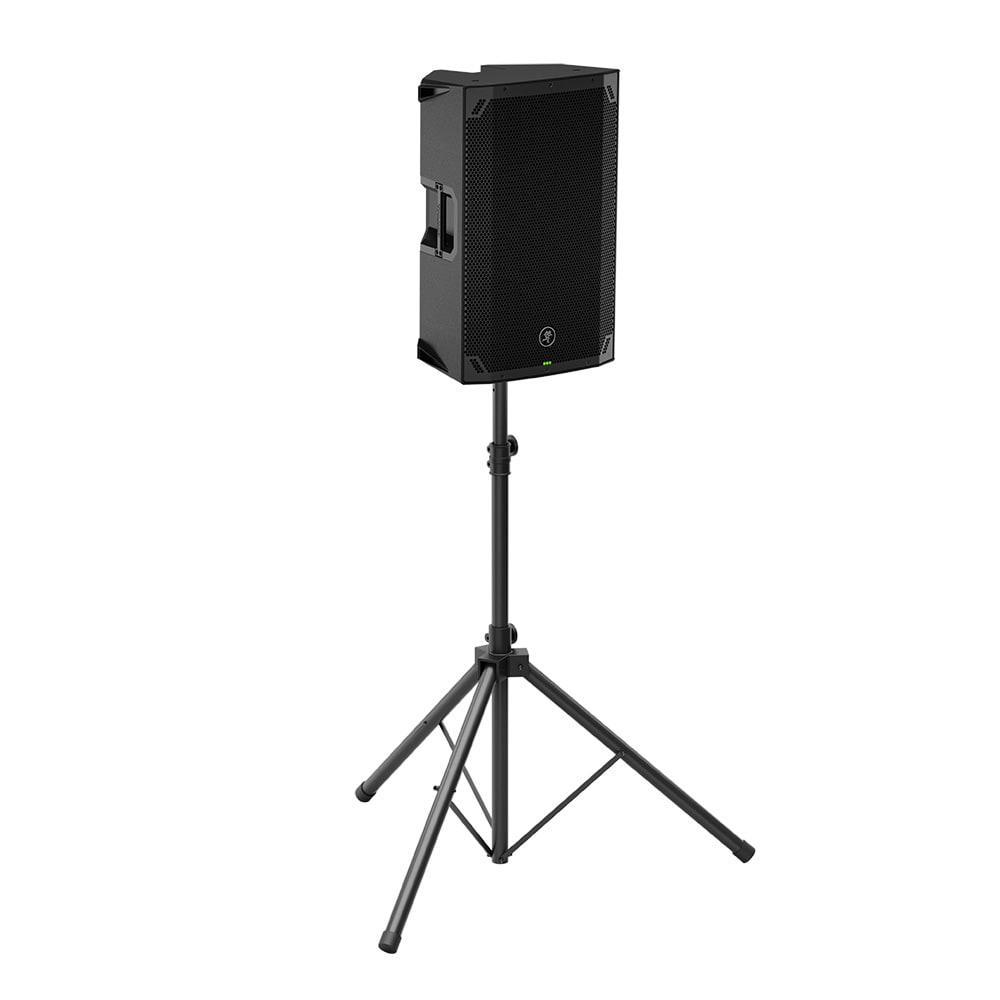

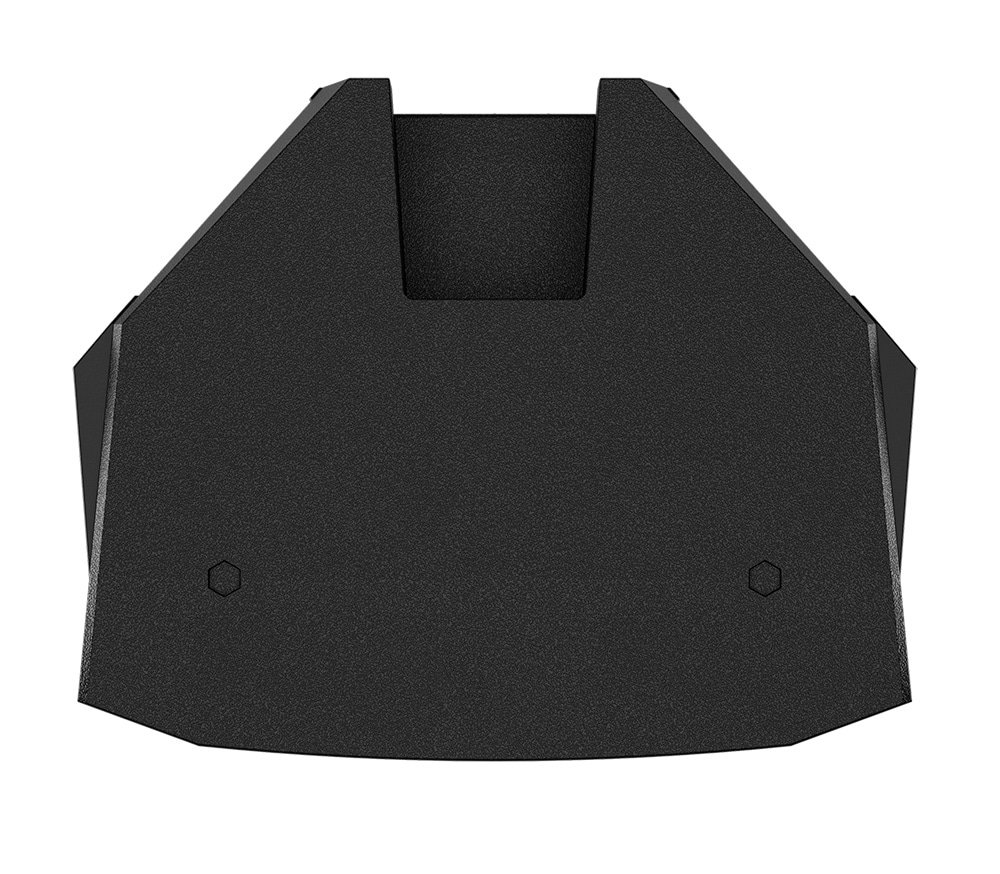

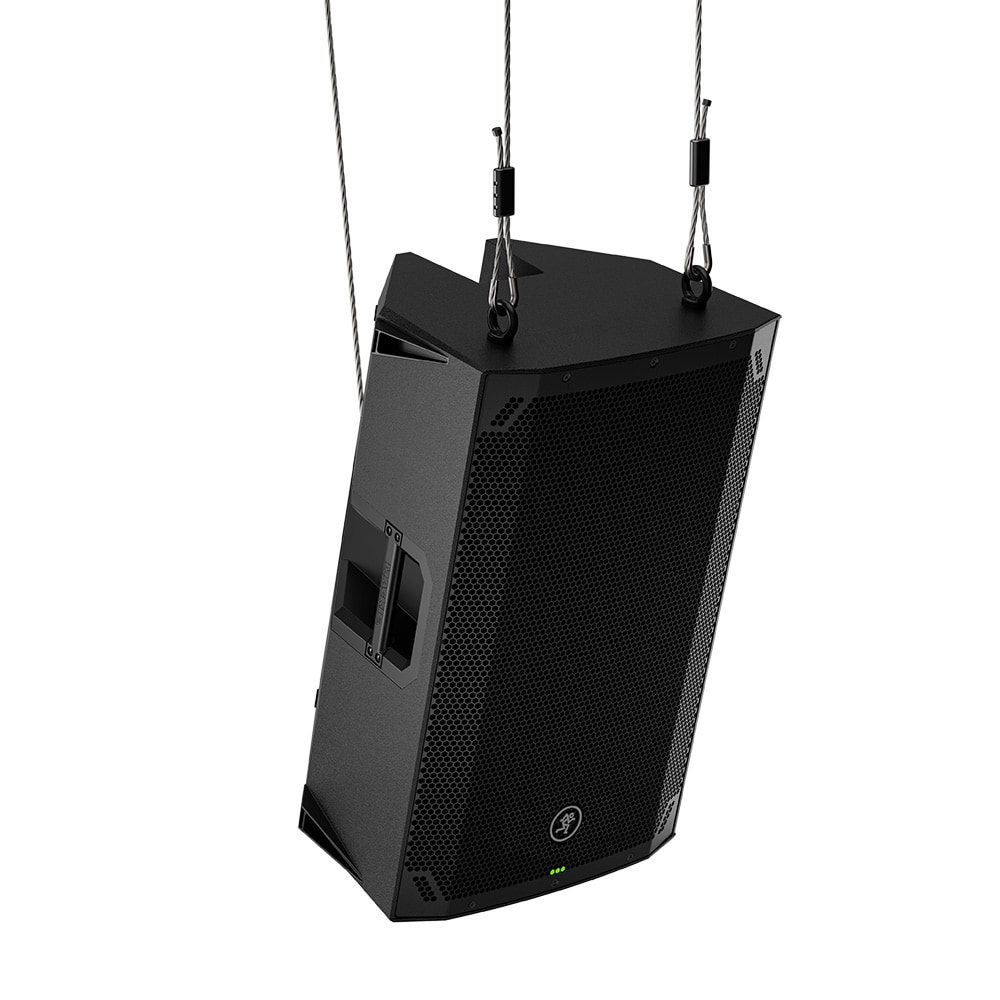

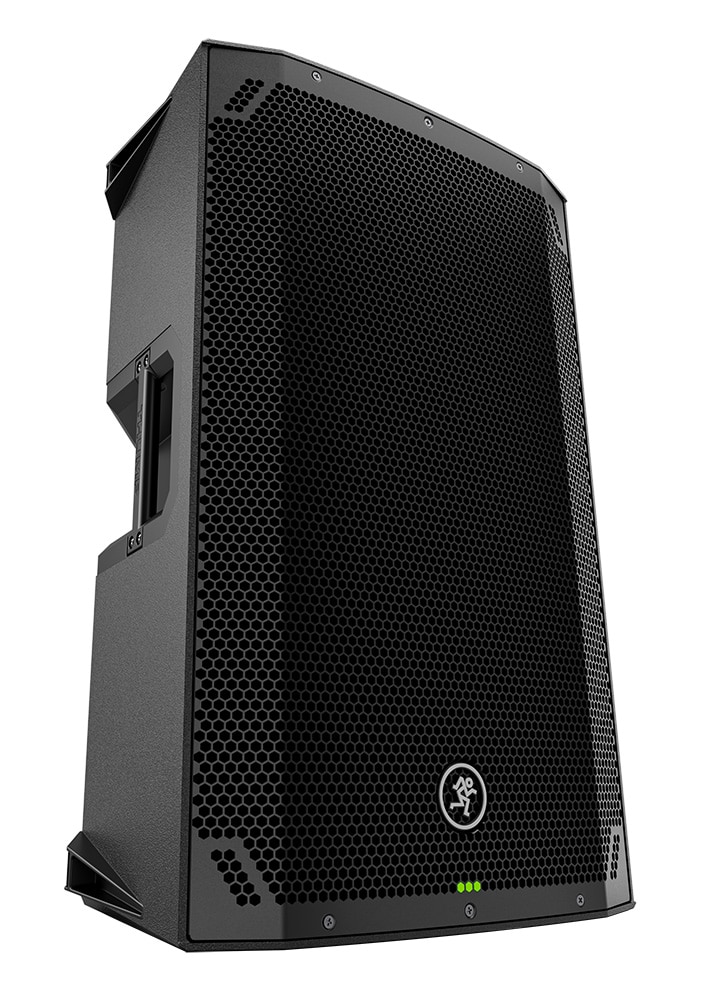

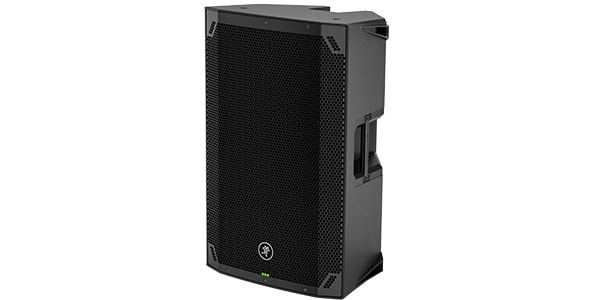

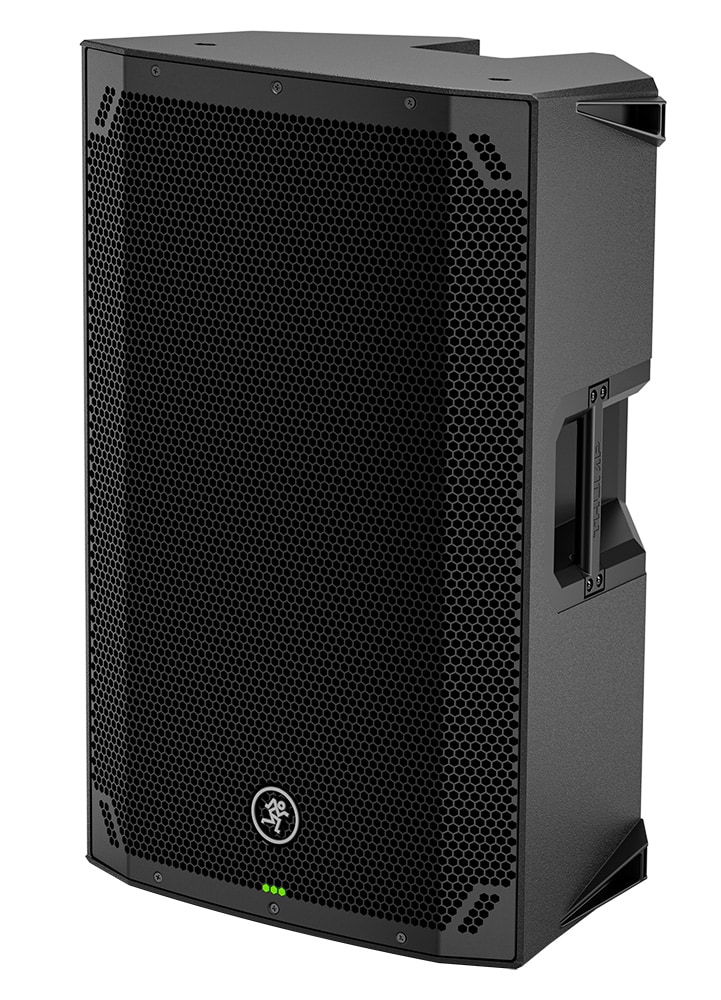

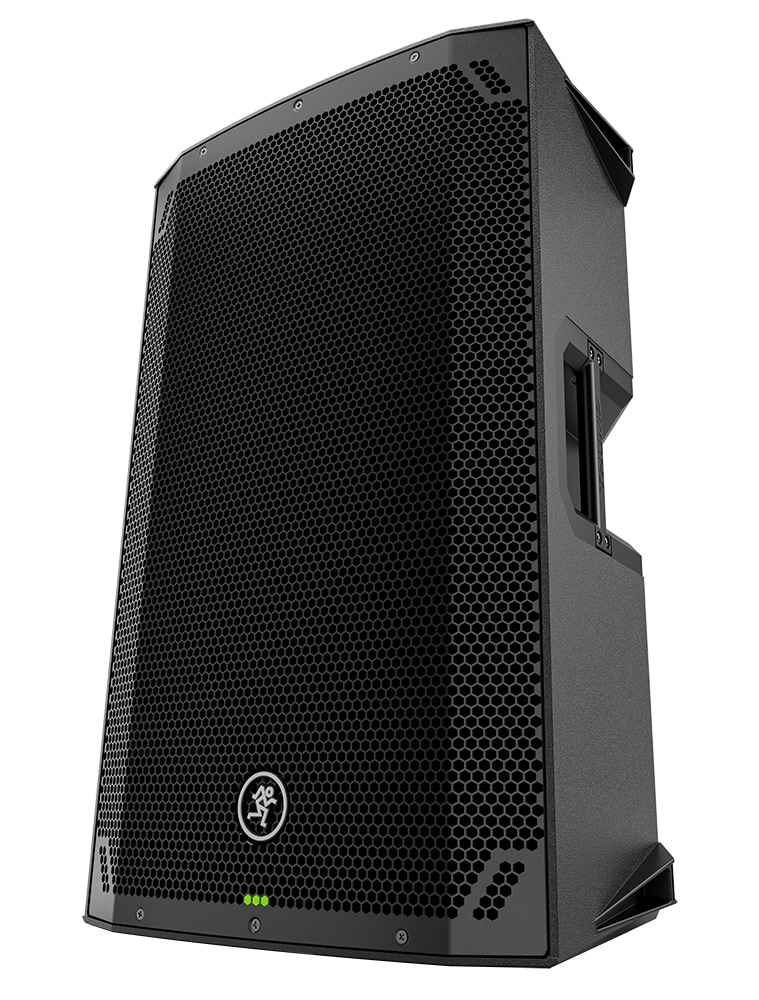

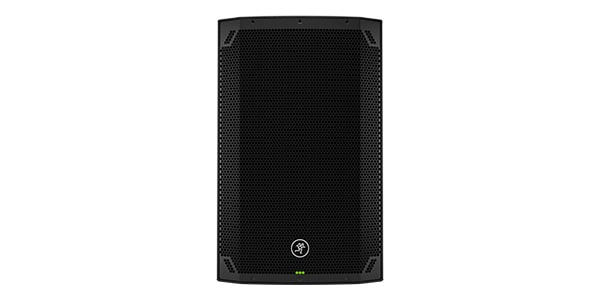

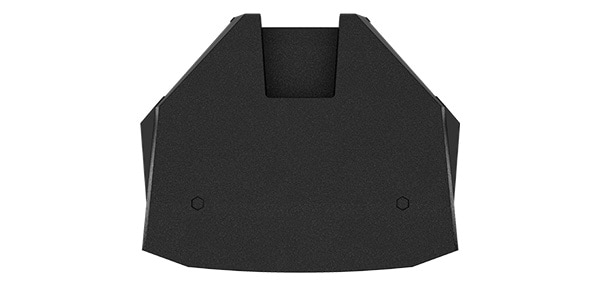

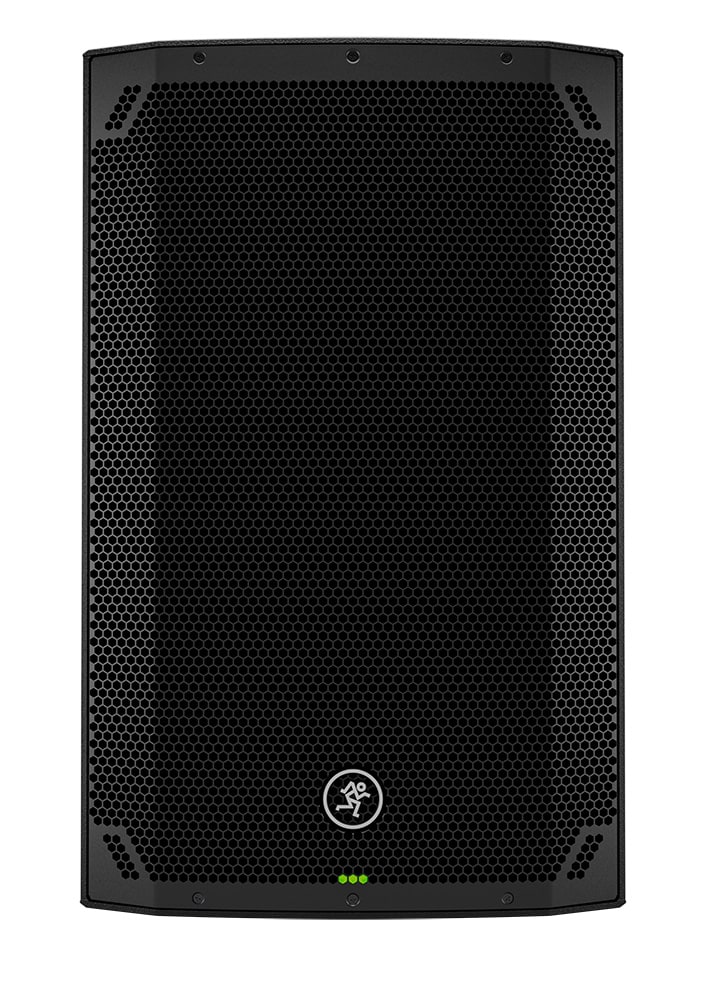

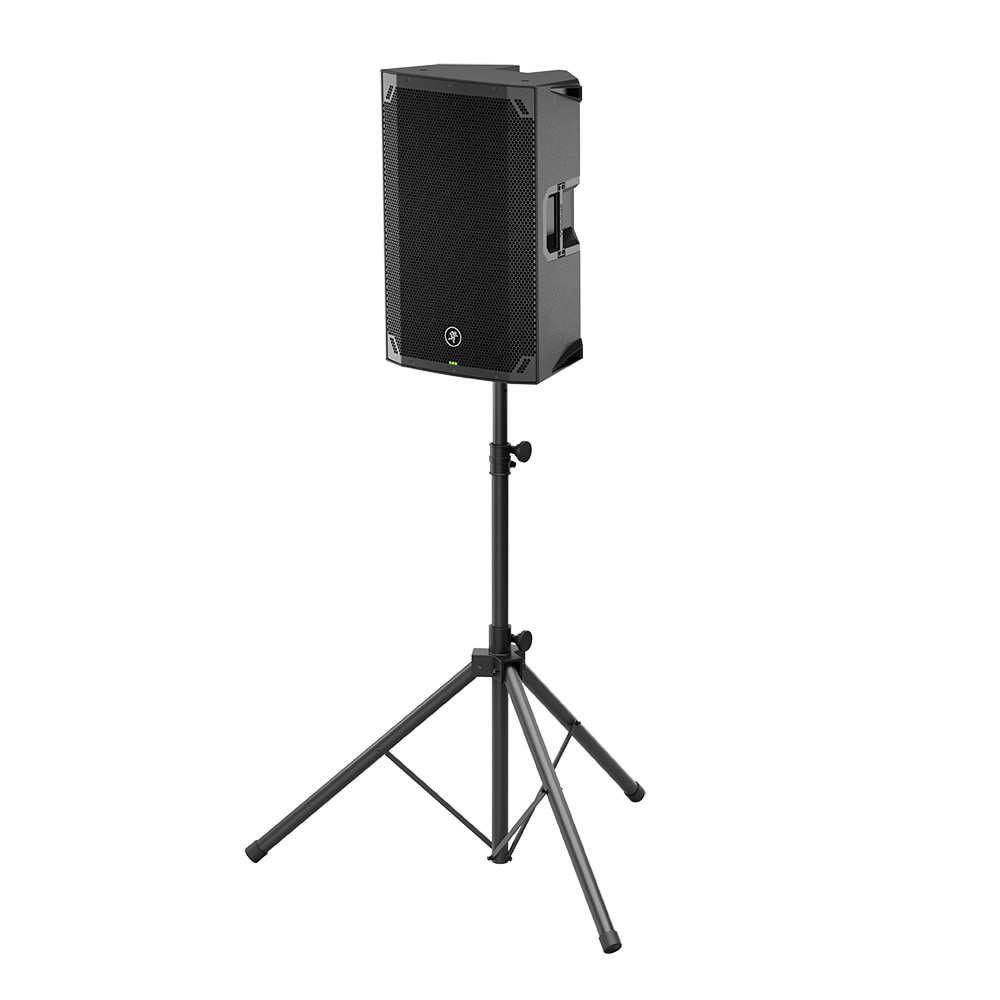

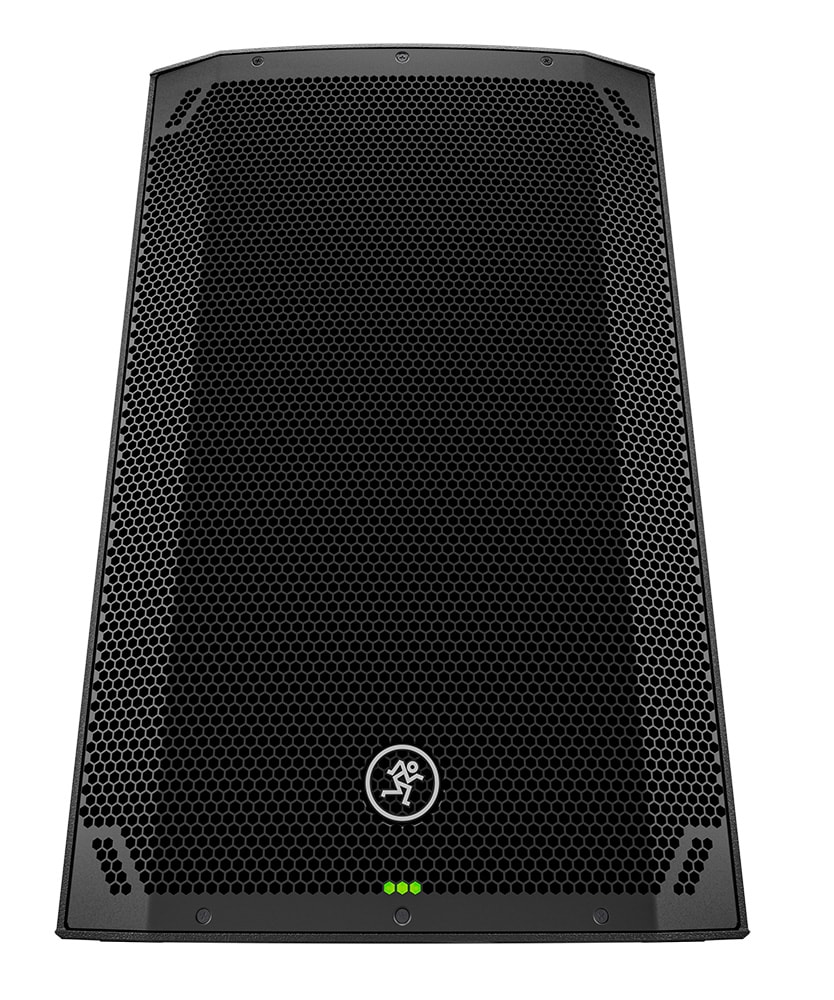

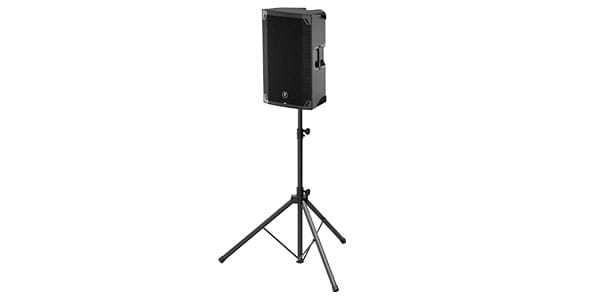

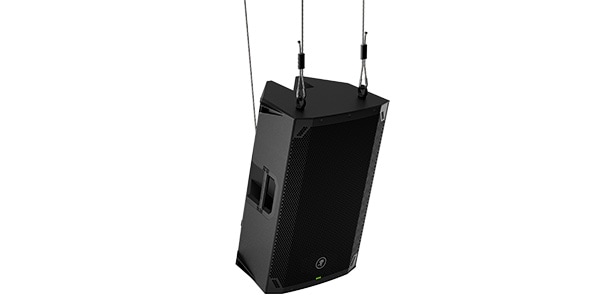

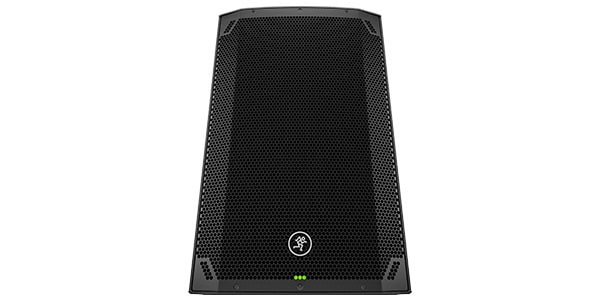

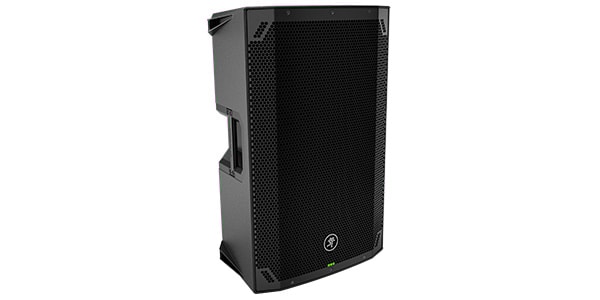

MACKIE ( マッキー ) / Thump15v4 パワードPAスピーカー

THUMPV4 ラウドスピーカーは、地元のコーヒーショップをツアーするシンガーソングライターにとって完璧なツールです。お気に入りのギターとマイク、THUMPV4 ラウドスピーカー、ケーブル、そして電源コードを持参してください。

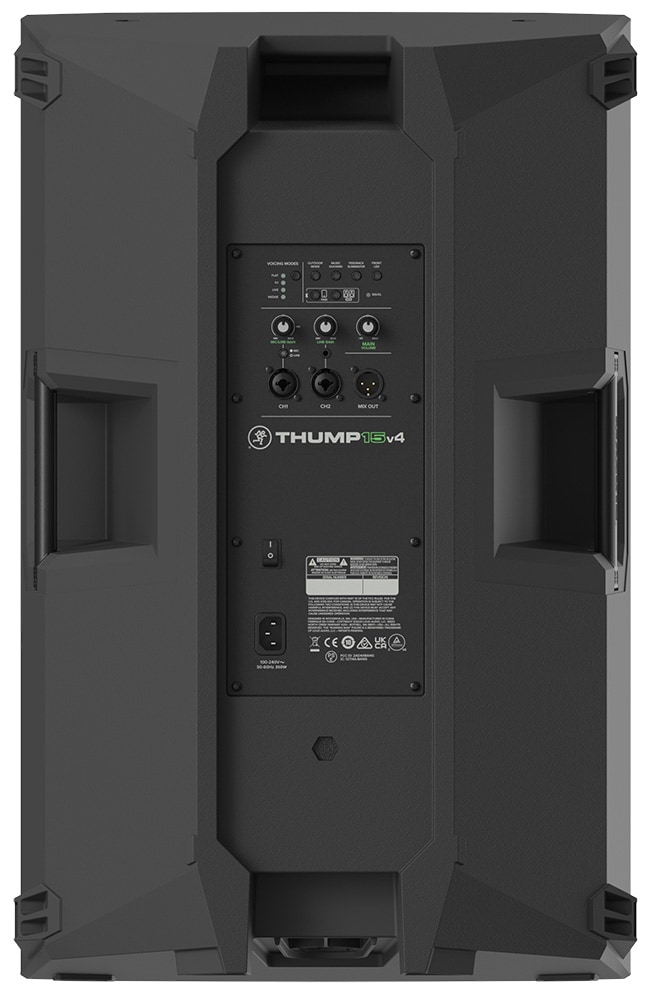

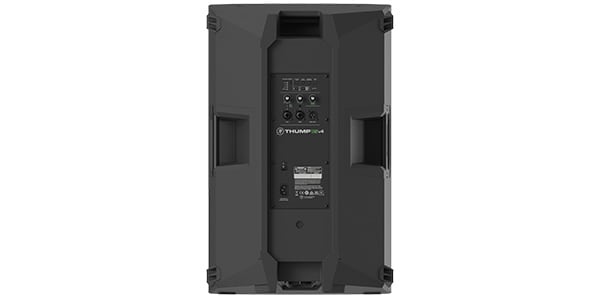

この例では、Mackie EM-89D マイクが、メインPAとして使用される THUMPV4 ラウドスピーカーのチャンネル1入力に接続されています。チャンネル1のゲインノブは Mic（～3:00）に設定する必要があります。Mic/Line スイッチは、LEDが［Mic］と点灯するように押し込まれている必要があります。最後に、ヴォイシング・モードを Flat または Live に設定します。

次に、あなたのギターを手に取り、チャンネル2入力に直接差し込みます。あるいは、エフェクターを使用する場合は、ギターをエフェクターの入力に接続し、別のケーブルをエフェクターの出力からチャンネル2入力に接続します。ゲインノブが ～12:00 に設定されていることに注意してください。

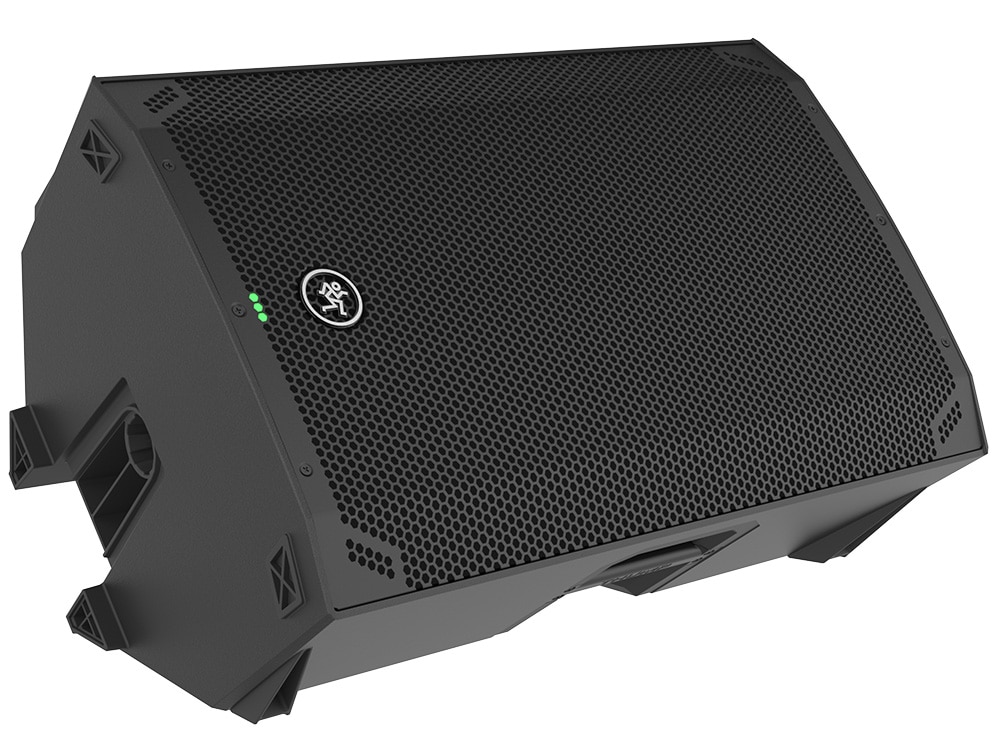

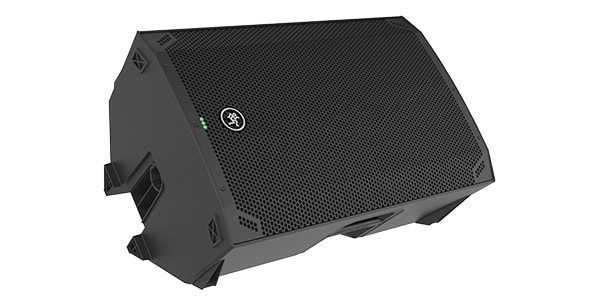

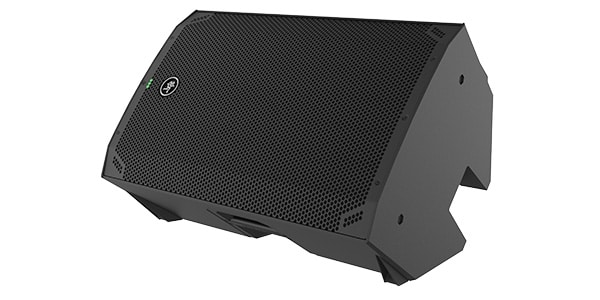

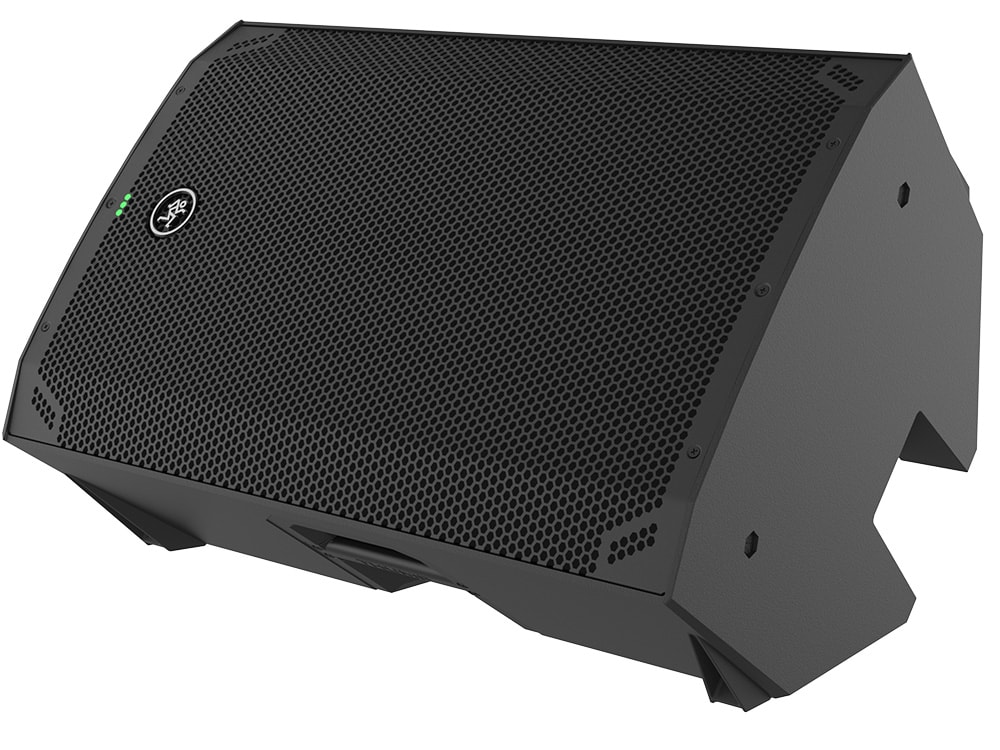

追加の THUMPV4 ラウドスピーカーがモニタリング目的で使用されます。単に THUMPV4 PAの MIX OUT ジャックから THUMPV4 モニターのチャンネル1入力へケーブルを接続するだけです。この（モニター側の）ゲインノブも ～12:00 に設定する必要があります。Mic/Line スイッチは、LEDが［Line］と点灯しないように、解除（オフ）されている必要があります。昼食にサラダを食べる予定なので、モニターのヴォイシング・モードを wedge（ウェッジ）に設定してください。

これらの「MIC」の印や「MIC/LINE」の提案は参照用であり、上げるか下げるかの調整が必要になる場合があることを覚えておいてください。

この例では、ProFX12v3+ ミキサーが2台の THUMPV4 ラウドスピーカーに直接接続されています。これは小さなクラブや楽しいカラオケホームパーティーに最適なセットアップです！

単純に ProFX12v3+ ミキサーの L/R 出力を、各 THUMPV4 ラウドスピーカーのチャンネル1入力に接続します。両方のヴォイシング・モードを live（ライブ）に設定してください。両方のゲインノブは ～12:00 に設定する必要があります。Mic/Line スイッチも同様に、解除（オフ）されている［Line、LEDが点灯していない状態］必要があります。これらの「MIC」の印や「MIC/LINE」の提案は参照用であり、上げるか下げるかの調整が必要になる場合があることを覚えておいてください。

もう少し低音（ブンブンいう音）が欲しい場合は、ミックスに THUMPV4 サブウーファーを追加してください。ここでは、ProFX12v3+ ミキサーの L/R 出力が THUMPV4 サブウーファーの A および B 入力に直接接続されています。次に、サブウーファーの High-Pass Outs（ハイパス出力）が、一対の THUMPV4 ラウドスピーカーのチャンネル1入力に接続されます。サブウーファーのハイパス・モードを THUMP 12 / THUMP 15 に設定し、両方のラウドスピーカーのヴォイシング・モードを live（ライブ）に設定してください。サブウーファーと両方のラウドスピーカーのゲインノブは、Unity（「U」、12:00）に設定する必要があります。Mic/Line スイッチも同様に、解除（オフ）されている［Line、LEDが点灯していない状態］必要があります。これらの「MIC」の印や「MIC/LINE」の提案は参照用であり、上げるか下げるかの調整が必要になる場合があることを覚えておいてください。

おそらく「スモール・クラブ・システム」では、十分な迫力（beef）が得られなかったのでしょう。わかりました、お任せください。ミックスに別の THUMPV4 シリーズ・サブウーファーを追加しましょう。「ラージ・クラブ・システム」へようこそ！ここでは、ProFX12v3+ ミキサーが 2 台の THUMPV4 シリーズ・サブウーファーに直接接続され、それがさらに一対の THUMPV4 ラウドスピーカーに接続されています。単純に、ミキサーの L/R 出力を各 THUMPV4 シリーズ・サブウーファーのチャンネル A 入力に直接接続します。次に、各サブウーファーのチャンネル A ハイパス出力ジャックを、各 THUMPV4 ラウドスピーカーのチャンネル 1 入力に接続します。ここで、サブウーファーのハイパス・モードを（もちろんラウドスピーカーに応じて）THUMP 12 または THUMP 15 に設定します。THUMP GO と 80-160 Hz の可変ノブが、他の 2 つのハイパス・モードの選択肢です。サブウーファーと両方のラウドスピーカーのゲインノブは、ユニティ・ゲイン（12:00 の位置、真上を指す状態）に設定する必要があります。さらに、Mic/Line スイッチは解除（オフ）されている［Line］必要があります。これらの「U」（ユニティ用）や「MIC/LINE」の提案は参照用であり、上げるか下げるかの調整が必要になる場合があることを覚えておいてください。

さらなるローエンド（低域）をお望みですか？運がいいですね！ミックスにさらにもう一対の THUMPV4 シリーズ・サブウーファーを追加しましょう。「DJ システム」へようこそ！あなたが DJ として、深夜、あなたの素晴らしいセレクションにノリノリで踊っている群衆に向けて、重低音の効いた曲をプレイしているところを想像してみてください。ここでは、ノートパソコンが DJ コントローラーに接続されています。一式の Mackie MC-350 ヘッドフォンが、DJ コントローラーの phones ジャックに接続されています。DJ コントローラーの L/R 出力は、次に 2 台の THUMPV4 シリーズ・サブウーファーのチャンネル A 入力に接続されます。最初の 2 台の THUMPV4 シリーズ・サブウーファーのチャンネル A フルレンジ出力が、次に続く 2 台の THUMPV4 シリーズ・サブウーファーのチャンネル A 入力に接続されます。そして、2 セット目のサブウーファーのチャンネル A ハイパス出力ジャックが、各 THUMPV4 ラウドスピーカーのチャンネル 1 入力に接続されます。サブウーファーと両方のラウドスピーカーのゲインノブは、ユニティ・ゲイン（12:00 の位置、真上を指す状態）に設定する必要があります。さらに、Mic/Line スイッチは解除（オフ）されている［Line］必要があります。これらの「U」（ユニティ用）や「MIC/LINE」の提案は参照用であり、上げるか下げるかの調整が必要になる場合があることを覚えておいてください。

THUMPV4 ラウドスピーカーは、すべての入力を出力する「MIX OUT」ジャックを介してデイジーチェーン接続（数珠つなぎ）が可能です。単純に、信号源（例：ミキサー出力やマイクロフォン）を入力ジャックに差し込み、そのラウドスピーカーの mix out ジャックから次のラウドスピーカーの入力ジャックへとパッチを当て、これを繰り返すことで、複数の THUMPV4 ラウドスピーカーをデイジーチェーン接続できます。デイジーチェーンの視覚的な表現については、上記を参照してください。

注記： ゲインノブが正しく設定されているか確認してください。上の図では、すべての入力チャンネルが約 ～12:00（すなわち「LINE」）に設定されており、下の図では、最初の THUMPV4 の入力チャンネル 1 が「MIC」（～3:00）に設定されていますが、残りのものは約「12:00」に設定する必要があります。下の図の最初のラウドスピーカーにはマイクが接続されているため、それ以外のすべての画像で mic-line スイッチが「LINE」に設定されていることに注目してください。これらはあくまで提案であり、ゲインノブを上げるか下げるかの調整が必要になる場合があることを覚えておいてください。
