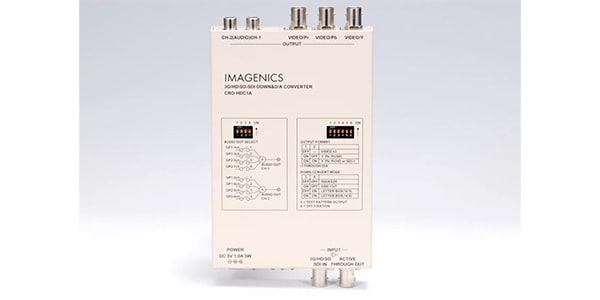

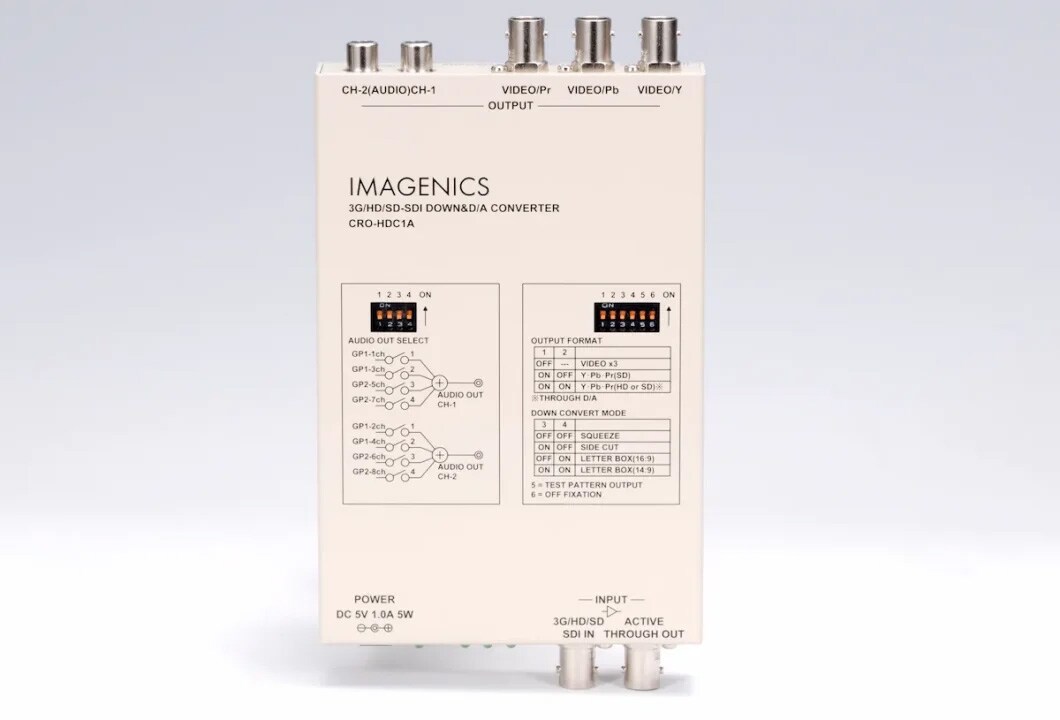

IMAGENICS ( イメージニクス ) / CRO-HDC1A

低価格・省スペースの、アナログ音声選択出力および映像ダウンコンバート機能付き3G/HD/SD-SDI D/Aコンバータ。 エンベデッド音声は、グループ1と2の計8chより任意選択してD/A変換可能、監視モニタリング用途にも最適で音声メーター表示も可能です。

■3G/HD/SD-SDIダウン&D/Aコンバータ

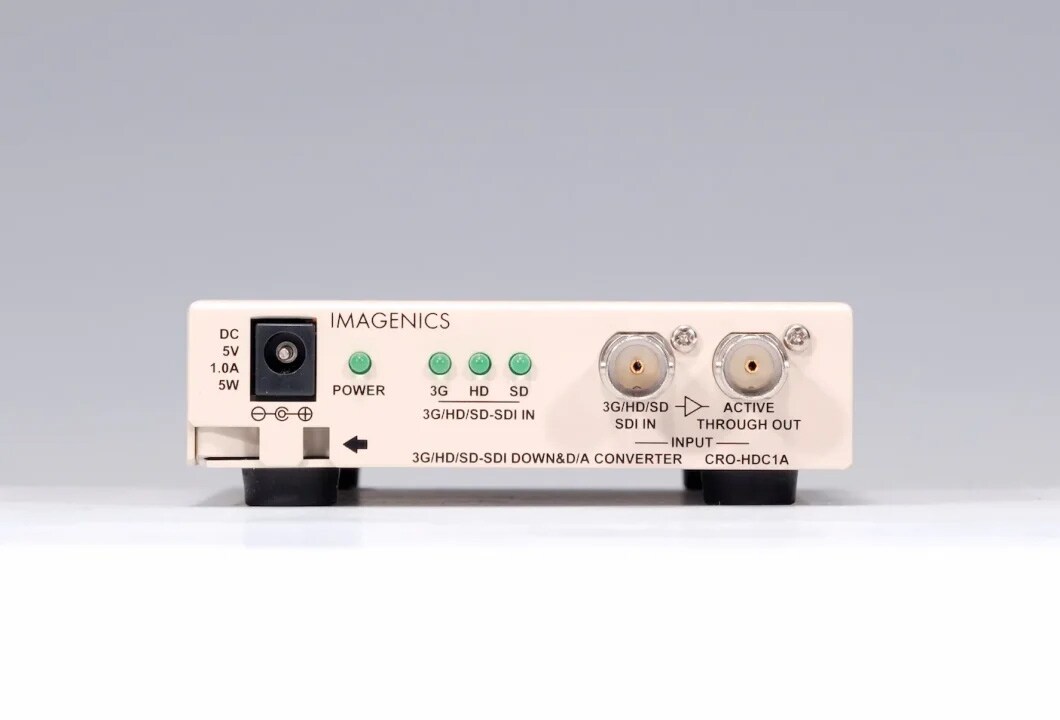

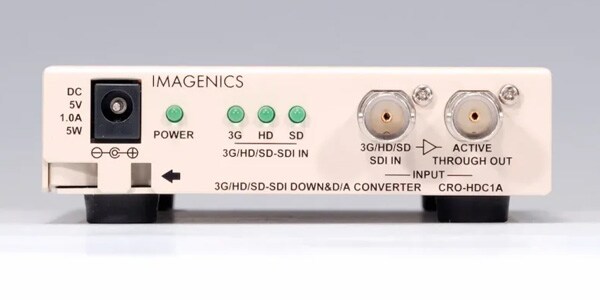

【入力信号部】
■3G/HD/SD-SDI入力信号：
NRZI 0.8 V(p-p) 75 Ω 1 系統(BNCx1)
3G-SDI SMPTE424M/425M-AB
HD-SDI SMPTE292M
SD-SDI SMPTE259M-C 各規格準拠
■入力ケーブル補償能力
3G-SDI 100 m(5CFB同軸)
HD-SDI 150 m(5CFB同軸)
SD-SDI 200 m(5C2V同軸) (各パソロジカル信号にて)
■アクティブスルー出力
NRZI0.8V(p-p)75Ω1系統(BNCx1)
SDI入力信号を、ケーブルイコライザーおよびリクロック処理して分配出力
■信号フォーマット：
3G-SDI 1080p@59.94
HD-SDI 1080i@59.94
SD-SDI 480i@59.94(各10bit)

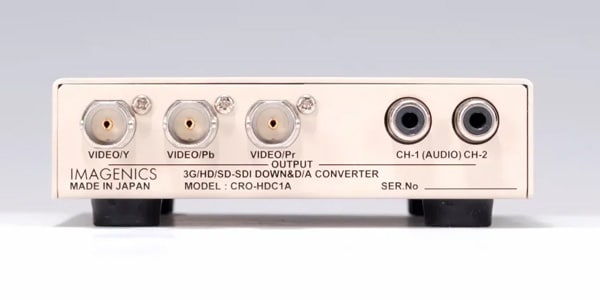

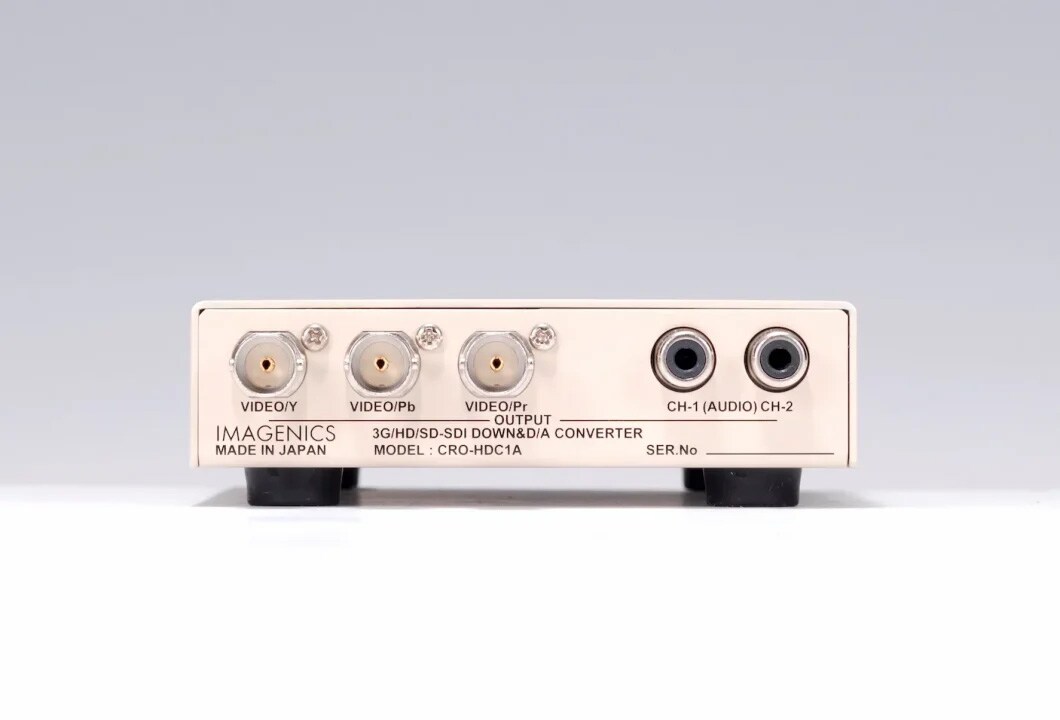

【映像出力信号部】
■アナログ映像出力：
YPbPr色差信号1系統または、VIDEO信号1系統3分配を選択 各75Ω(BNCx3)
YPbPr色差信号選択時 Y:1.0 V(p-p) PbPr:0.7 V(p-p)
VIDEO信号選択時 1.0 V(p-p)SMPTE170M規格準拠
■映像周波数特性
HD出力時Y：30Hz～20MHz-1dB～+1db～30MHz-2dB
PbPr：30Hz～10MHz-1dB～+1dB～15MHz-5dB
SD出力時Y：30Hz～6MHz-1dB～+0dB
PbPr：30Hz～2.5MHz-3dB～+1dB
(但し、ダウンコンバート出力動作時を除く)
■映像量子化：
YPbPrまたはVIDEO信号各12bit(デジタルx4～x16オーバーサンプリング処理対応)
■ダウンコンバート時の画角設定
16:9スクイーズ、4:3サイドカット、14:9レターボックス、16:9レターボックスから選択
■映像絶対遅延：
3G-SDI入力HD出力時のD/Aコンバート出力時1ms(以内)
HD-SDI入力HD出力時のD/Aコンバート出力時2us(以内)
SD-SDI入力SD出力時のD/Aコンバート出力時5us(以内)
3G/HD-SDI入力のダウンコンバート動作出力時3ms(以内)

【音声出力信号部】
■オーディオ規格：
SMPTE299M,SMPTE272M-C 規格準拠エンベデッドデジタル音声
■アナログ音声出力
-10dBu(10kΩ負荷以上)アンバランス・2チャンネルステレオ1系統(RCAx2)
最大出力レベル+10dBu(エンベデッド音声0dBFs時)※グループ1とグループ2のエンベデッド音声のうち、各グループの奇数チャンネルを1ch出力へ、偶数チャンネルを2ch出力へ、それぞれ選択または混合してアナログ音声出力可能です。
■音声量子化、SN比：
48kHz 24bit 80dB(以上)
■音声周波数特性 ：
20Hz～20kHz-1dB～+1dB(以内)
■音声歪率：
0.03%(以下)(-10dBu出力1kHz)
■音声絶対遅延：2ms(以内)
■その他の機能：
入力SDI信号表示機能、カラーバー・テストパターン出力機能ほか。

【その他】
■電源： DC5V1.0A
■消費電力：5W(最大)
■質量： 約550g
■SIZE： 100(W)x25(H)x150(D)mm
■付属品：
AC100V 27VA 50Hz・60Hz国内専用ACアダプタ1台(5V2.3A出力)
※SD-SDI入力信号をハイビジョン信号へアップコンバートすることはできません。
