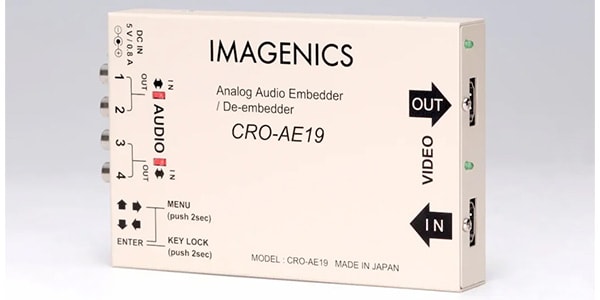

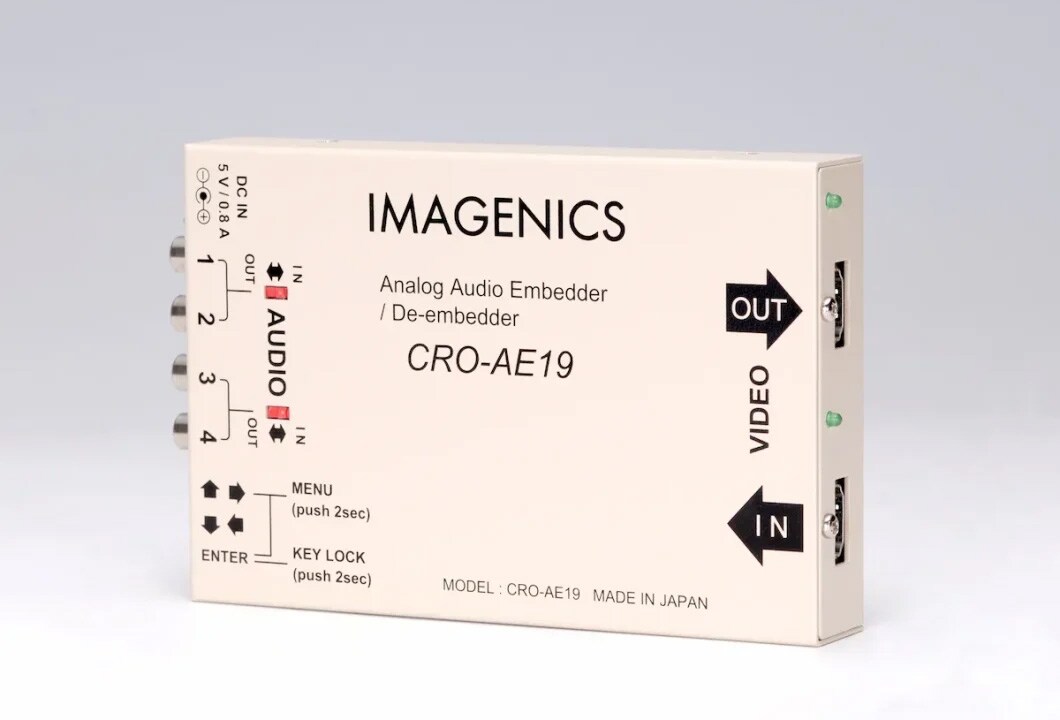

IMAGENICS ( イメージニクス ) / CRO-AE19

HDMI信号へアナログ音声を重畳(エンベデッド)することや、HDMI信号に重畳されている音声をアナログ音声として 分離(ディエンベデッド)することができるマルチチャンネル対応の音声エンベッダー/ディエンベデッダーです。

■DVI/HDMI アナログオーディオ エンベッダー/ディエンベデッダー
※受注生産品

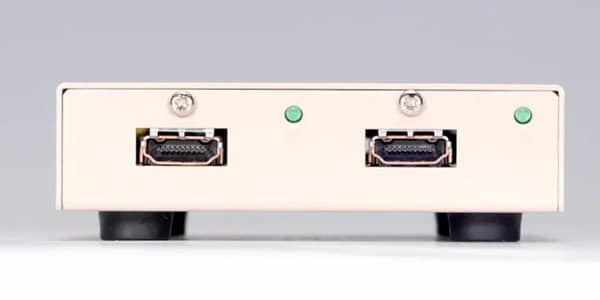

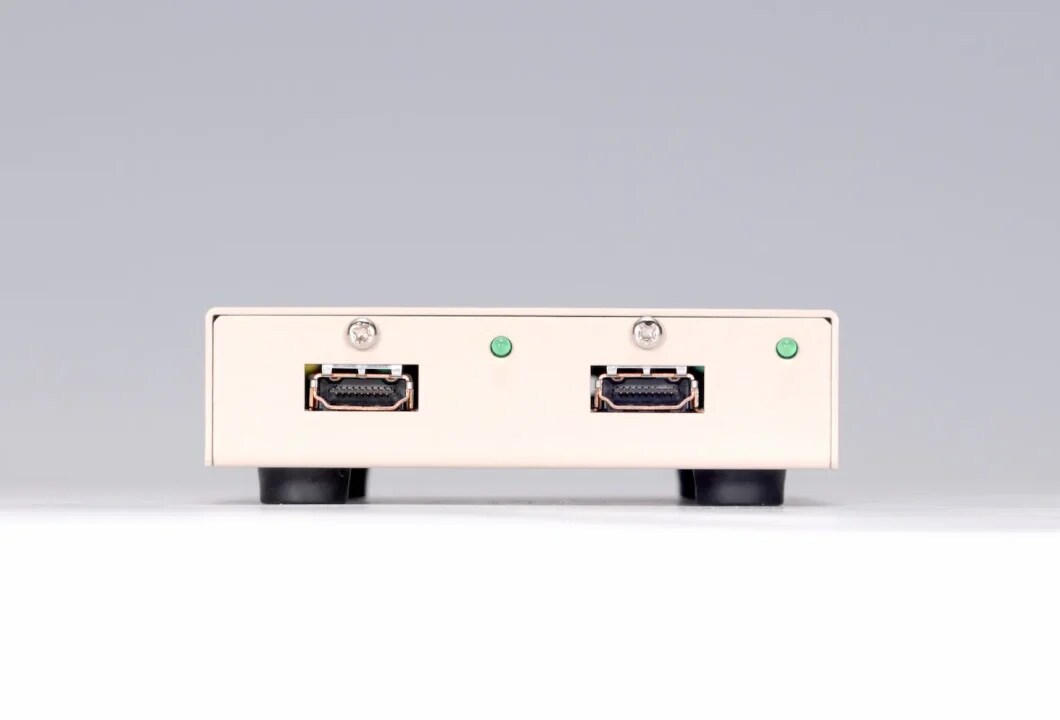

■映像入出力
HDMI Type A 19ピンコネクタ入力1系統出力1系統
TMDS信号(24ビットフルカラーDVI Rev1.0規格準拠信号またはHDMI信号)
ピクセルクロック25MHz～165MHz(VGA@60～UXGA@60およびWUXGA@60(RB))に対応
＜HDMI信号仕様＞
HDCP対応、3D対応、DeepColor非対応、CEC制御信号はパススルー、HEAC、ARC非対応、DVIモニタを接続した場合はDVIフォーマットで出力
＜DVI信号仕様＞HDCP対応、音声をエンベッドした場合はHDMIフォーマットに変換して出力
■映像設定機能
出力映像フォーマット：自動、DVI強制、HDMI強制
TMDS調整：入力イコライズ、出力プリエンファシス、出力振幅、出力終端
EDID設定：エミュレート、EDIDコピー
■入出力間映像遅延：1 μs 以下 (VGA@60時最大)

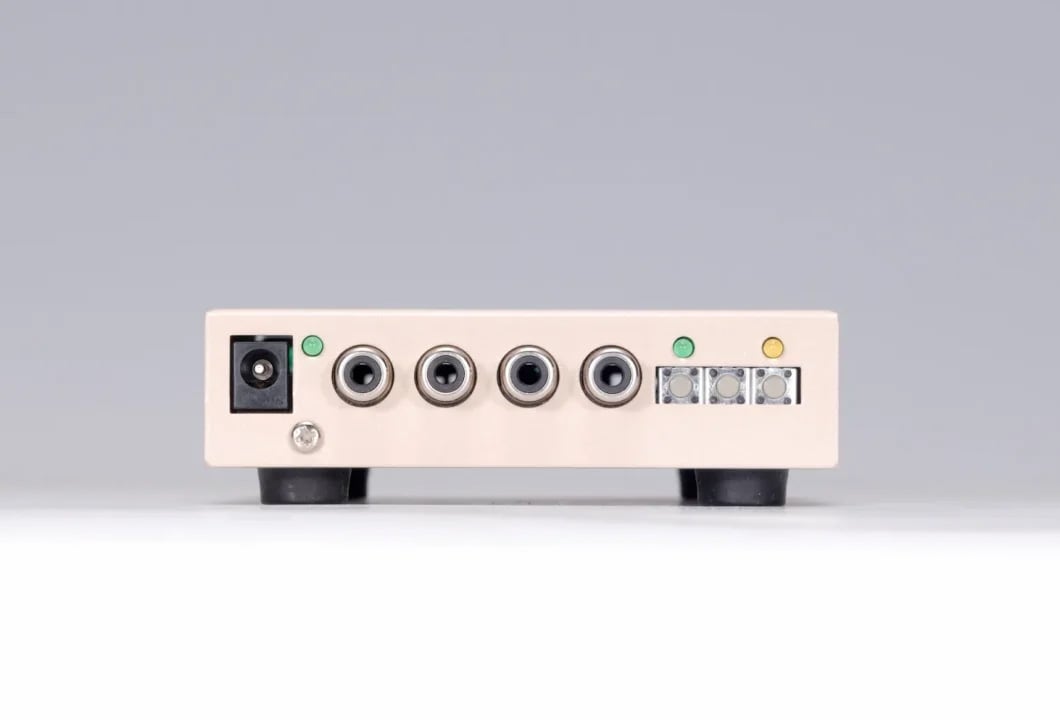

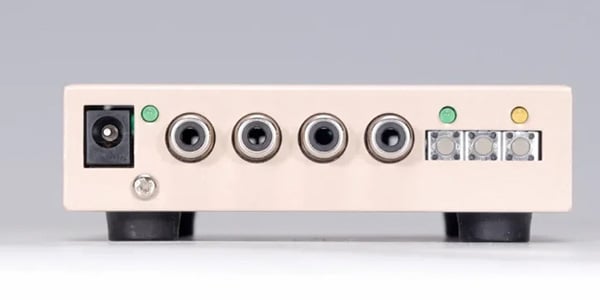

■音声入出力：RCA端子 アナログ音声 不平衡 4チャンネル
本体上面のスイッチにて、入力もしくは出力に切り替え可能(2 チャンネルペア毎)
-10dBu 約75Kω
■アナログ音声 サンプリング
エンベッドモード設定：自動、手動マッピング
・入力HDMI音声が有効な場合：16～24bit16kHz～96kHz(入力HDMI音声による)
・入力HDMI音声が有効でない場合：24bit48kHzリニアPCM方式
エンベッドモード設定：エンベッド優先、ディエンベッド優先、テストトーン：24bit48kHzリニアPCM方式
■音声ディエンベッド：リニアPCM(16bit～24bit/16kHz～96kHz)入力に対応
■音声設定機能
エンベッドモード設定:自動、エンベッド優先、ディエンベッド優先、手動マッピング、スルー、カット、テストトーン
レベル調整:+20dB～?40dB，MUTE/0.5dBステップ音声チャンネル毎に設定可能
ディレイ調整:最大2500ms/10msステップ音声チャンネル毎に設定可能
■入出力間音声遅延
ディエンベッド時約440μs(サンプリング周波数48kHz、ディレイ調整0msの時)
エンベッド時約420μs(サンプリング周波数48kHz、ディレイ調整0msの時)
■オンスクリーン機能：
入出力信号の検出情報表示、接続表示機器の検出情報表示
■電源：DC5V0.8A
■消費電力：最大4W
■質量：約500g
■SIZE：100(W)×25(H)×150(D)mm※突起物を含まず
■付属品 ：
AC100V27VA50Hz・60Hz国内専用ACアダプタ1台(5V2.3A出力)
