DOEPFER ( ドイプファー ) /A-182-4 Rotary Switch

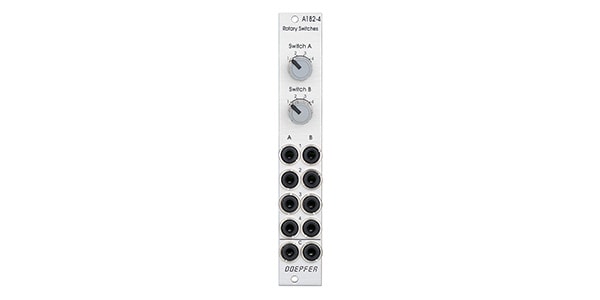

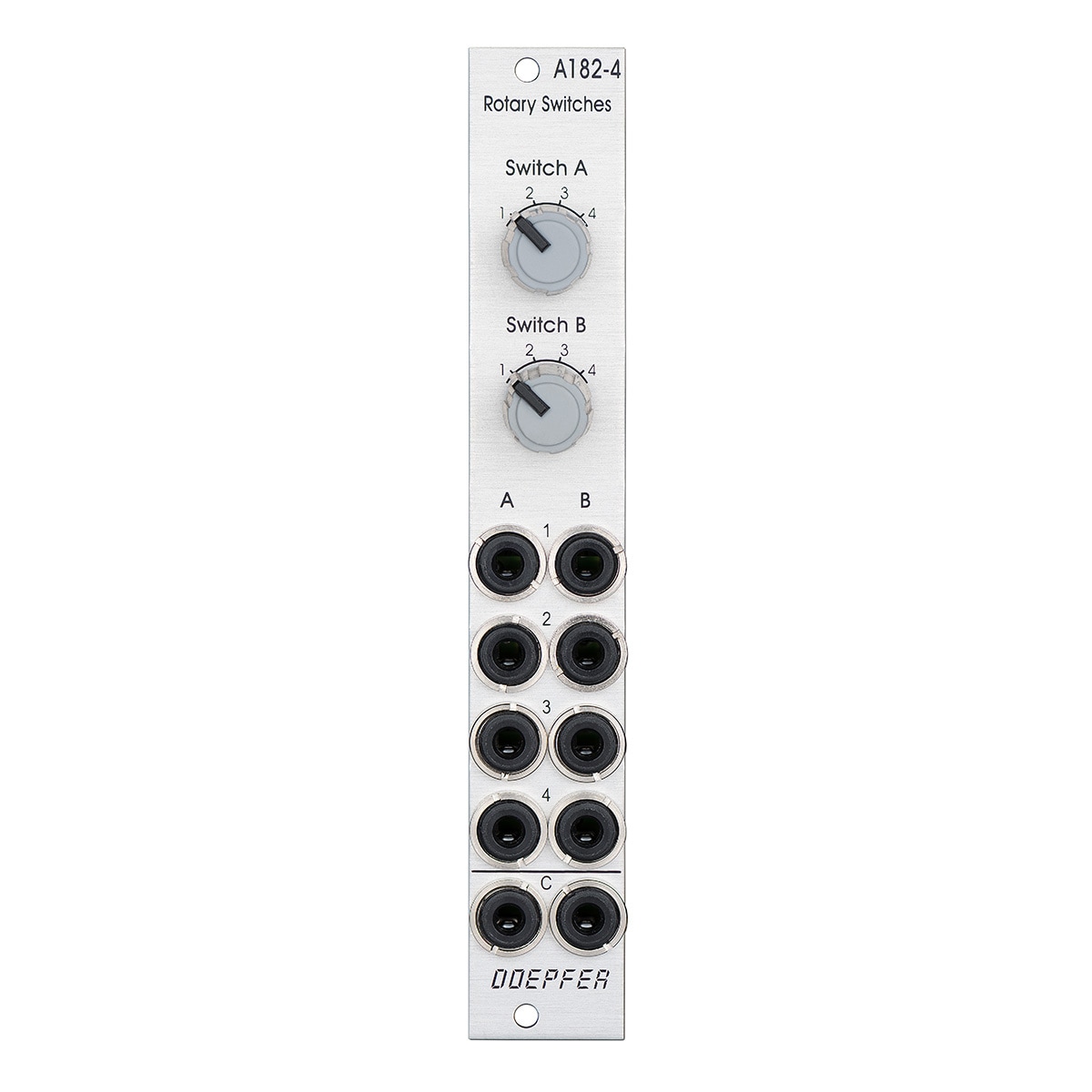

DOEPFER ( ドイプファー ) / A-182-4 Rotary Switch

バリエーションを選ぶ

A-182-4 Dual Rotary Switches は 4 ポジションのメカニカル・ロータリースイッチを 2 個搭載したシンプルなパッシブ・モジュールです。コントロール・ノブの位置により、ジャック1、2、3、4が共通ジャックCに接続されます。

A-182-4 は完全にパッシブなので双方向に動作します。ジャック1～4を入力、ジャックCを出力として使用することも。逆にジャックCを入力、ジャック1～4を出力として使用することも可能です。

内部ジャンパーによって2つのジャックCを接続することができます。これにより A-182-4 を「小型の4x4マトリクス」として使用することができます。例えばロータリースイッチAを4つのジャック1～4へ入力された信号を選択するのに使用し、この信号をスイッチBの4つのジャック1～4のどこから出力かを選択するといった使い方も可能です。。

応用例
モジュラー・システムの中でパッチケーブルを抜き差しすることなく、オーディオ信号や CV 信号を切り替える。（信号の流れを中断することなく切り替えることができます。）
4x4の小型スイッチ・マトリックスを作成する。
注意事項
ロータリースイッチは消耗品なので保証対象外です。

幅 4HP
奥行き 20mm
備考このモジュールはパッシブ・タイプのため電源を接続する必要はありません。
