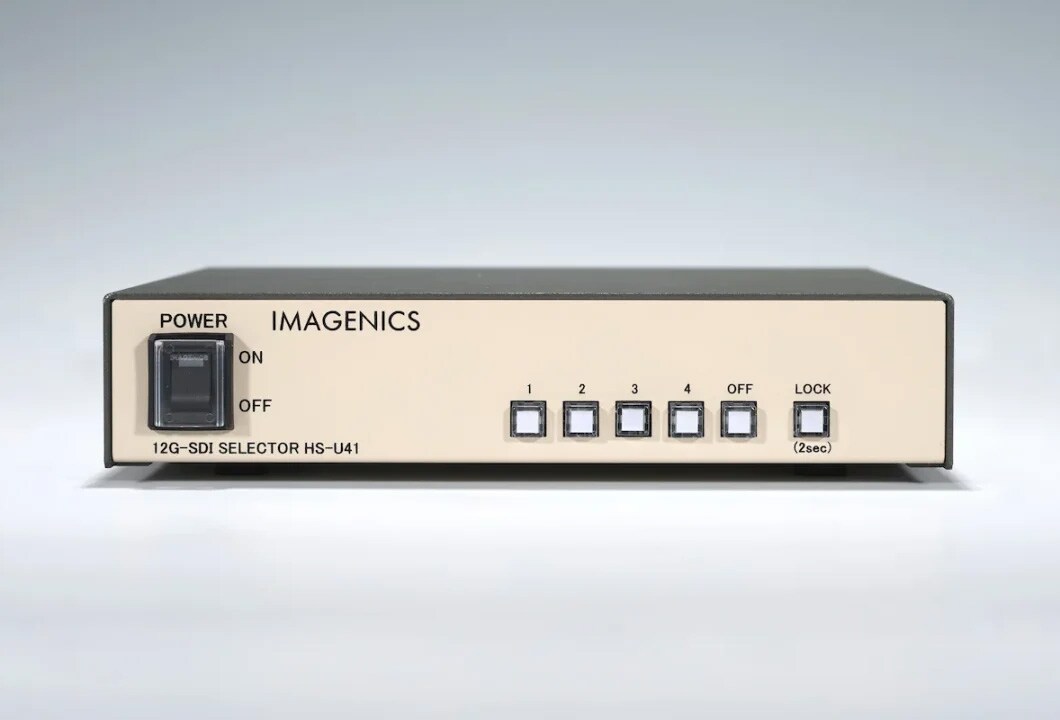

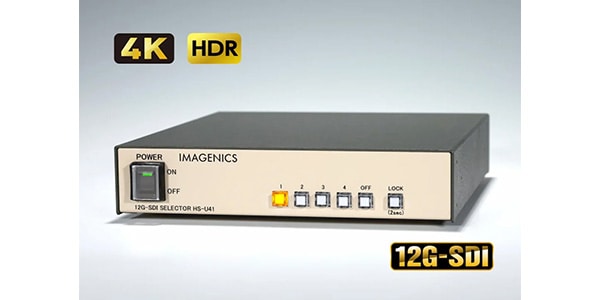

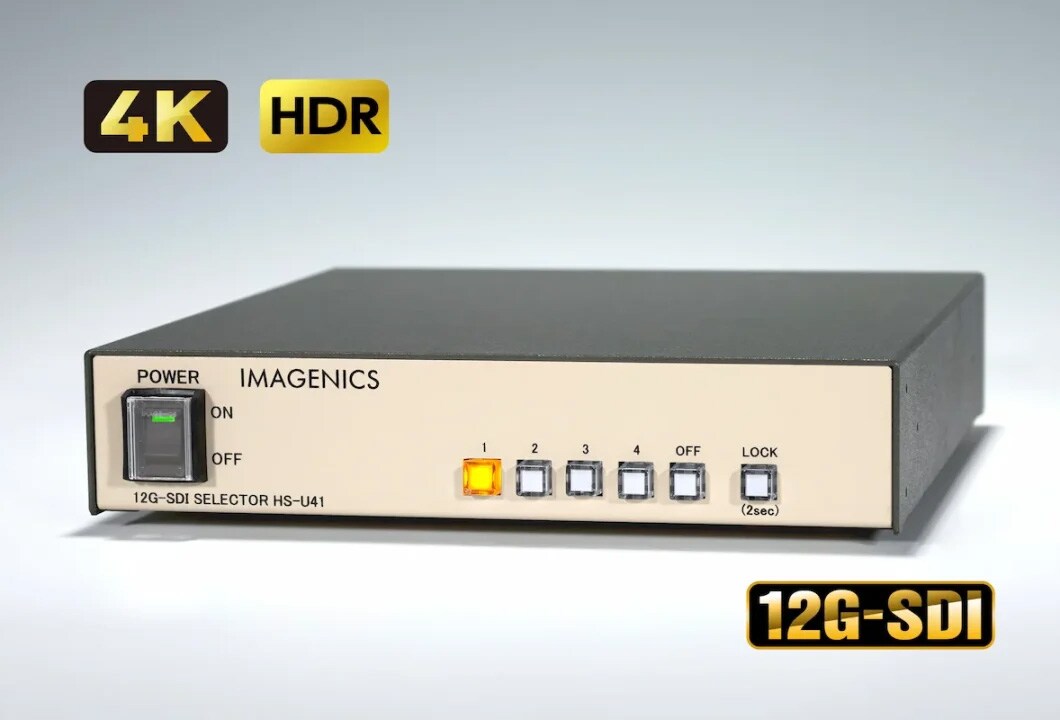

IMAGENICS ( イメージニクス ) / HS-U41

SMPTE 規格に準拠した12G-SDI(6G/3G/HD)信号の 4x1 (1出力2分配)の信号セレクター。通常のスイッチ動作、SDI映像信号検知による入力CH自動切替や任意CHのシーケンシャルも対応します。

■12G-SDI(6G/3G/HD)セレクター
■対応規格：
SMPTEST2082-1準拠(12G-SDI)
SMPTEST2081-1準拠(6G-SDI)
SMPTEST424準拠(3G-SDI)
SMPTEST292-1準拠(HD-SDI)
SMPTEST259-C準拠(SD-SDI)
DVB-ASI準拠(270Mb/s)
■入力信号：0.8V(p-p)、75Ω、BNC4系統
■出力信号：0.8V(p-p)、75Ω、BNC1系統2分配
■信号補償距離：
12G-SDI(パソロジカル信号)入力時L-5.5CUHD同軸ケーブルにて70mまで自動補償
6G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて70mまで自動補償
3G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて150mまで自動補償
HD-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて230mまで自動補償
SD-SDI(パソロジカル信号)入力時L-5C2V同軸ケーブルにて370mまで自動補償
※SDI信号補償距離はイメージニクス社標準信号発生器及び性能劣化の無い同軸ケーブルによる評価値を補償値としています。

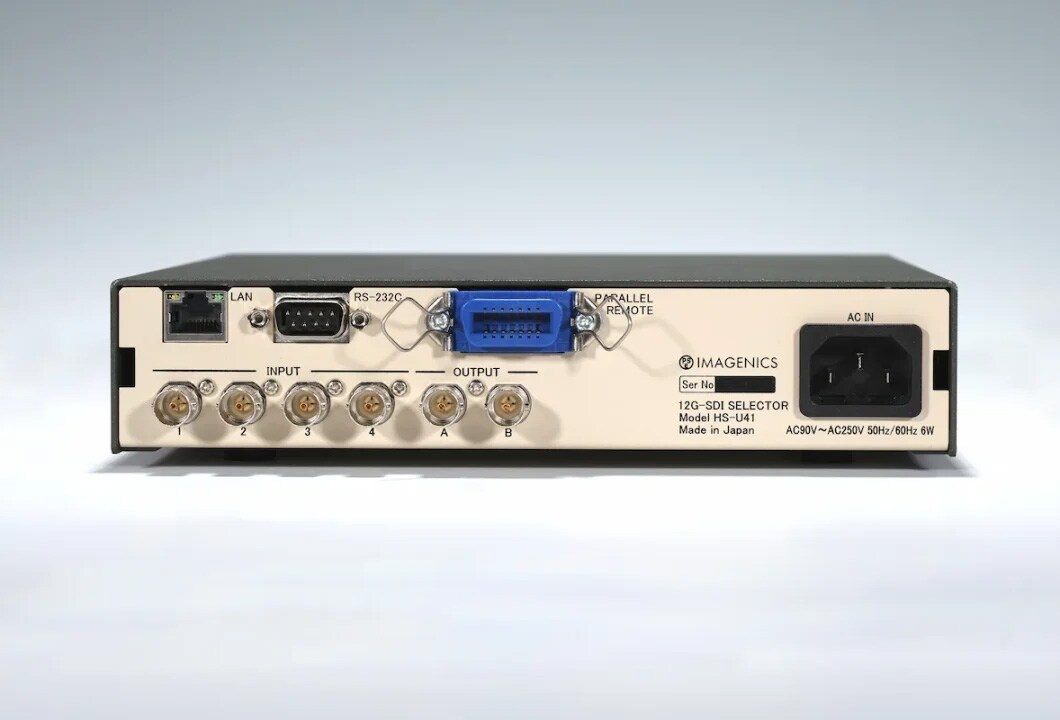

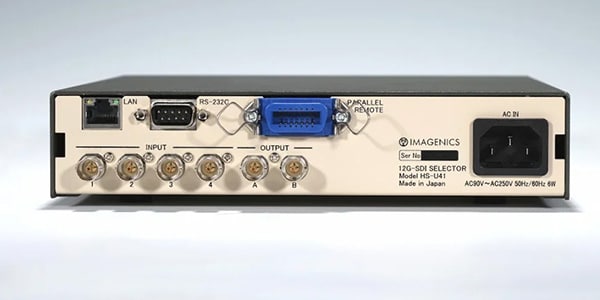

■外部制御：
RS-232C(Dsub9ピンプラグ)1系統、
パラレル接点(アンフェノール24ピンレセプタクル)1系統、
10Base-T/100Base-TX(RJ-45)1系統
■その他機能：

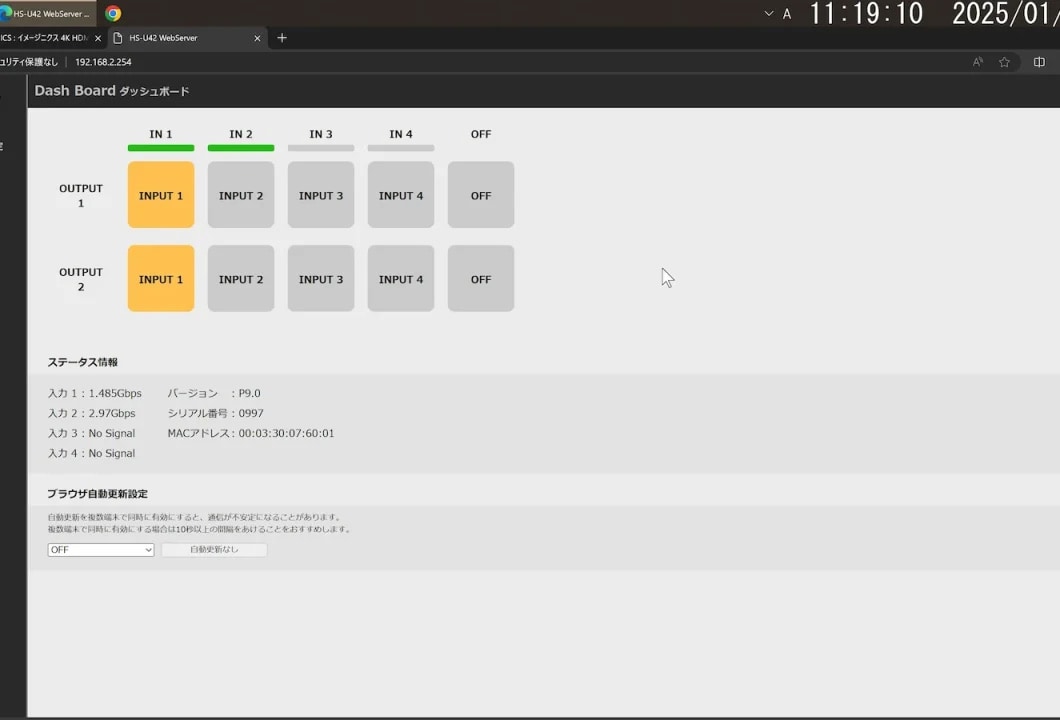

自動切り替え機能、Webブラウザによる制御、ステータス表示機能など
■電源電圧：AC90V～AC250V50Hz・60Hz
■消費電力：6W(最大)
■動作温湿度範囲：0℃～40℃20%RH～90%RH（ただし結露なきこと）
■保存温湿度範囲：-20℃～70℃20%RH～90%RH（ただし結露なきこと）
■質量：約1.8kg
■SIZE：210(W)x44(H)x230(D)mm
※突起物含まず
■付属品：
国内専用電源ケーブル(3P-3SL)ロック機構付き1本、
電源3P-2P変換プラグ1個
