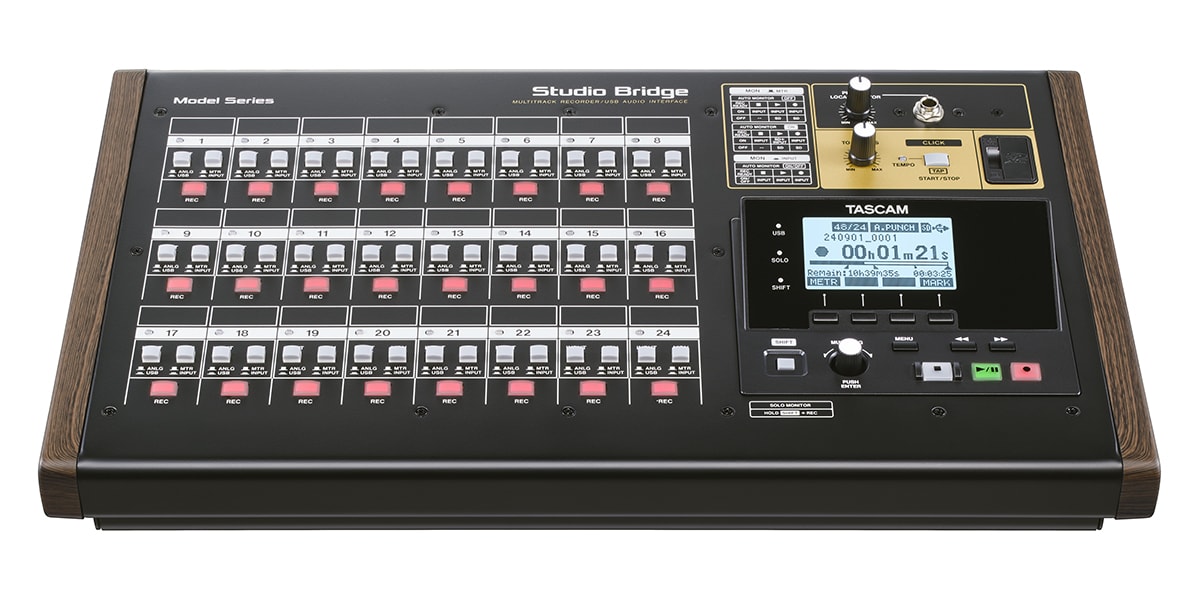

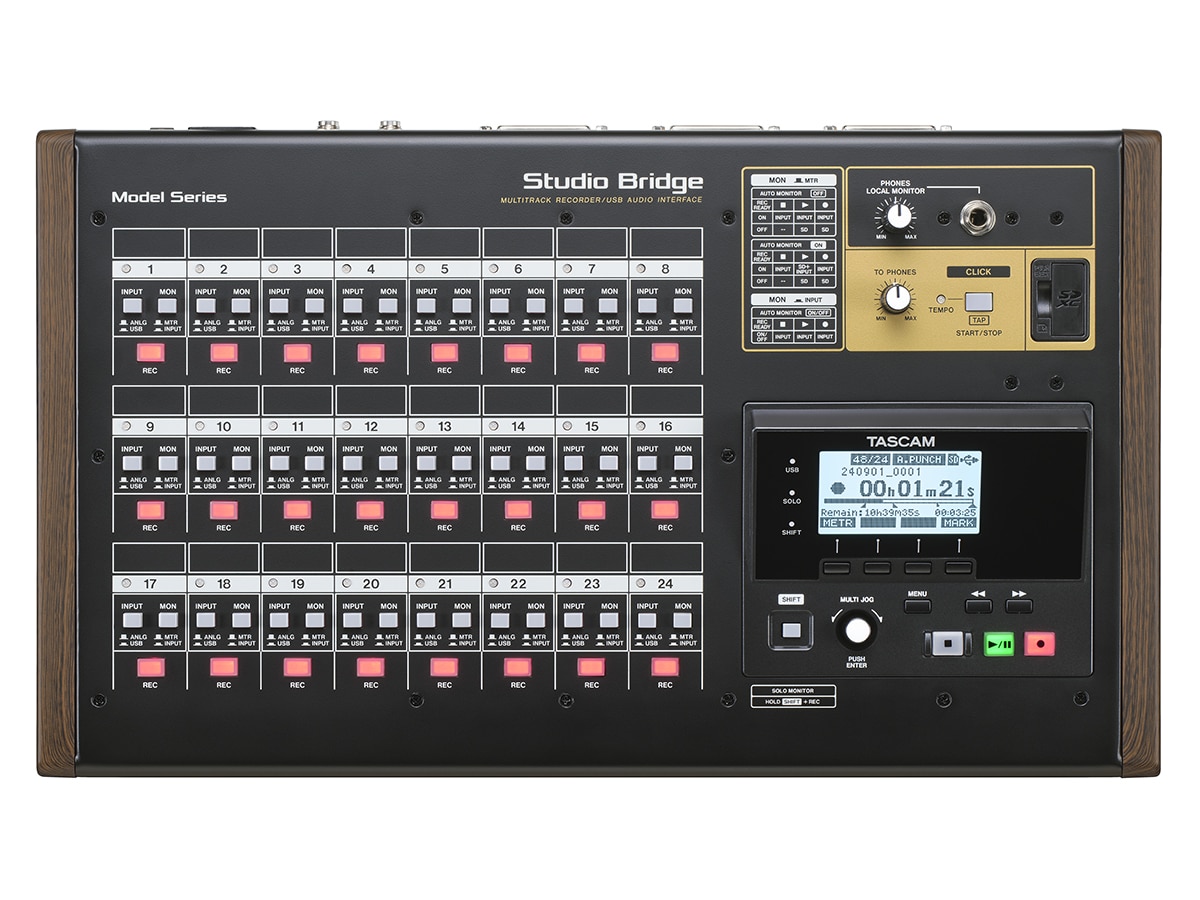

TASCAM ( タスカム ) / Studio Bridge

24入出力のオーディオインターフェース機能搭載のMTR。アナログの質感はそのままに、内蔵の24マルチトラックレコーダーやDAWへの録音が可能。自宅のレコーディングスタジオでもライブレコーディング環境でも、『Studio Bridge』は様々な録音のニーズに対応し、アナログサウンドの質感を活かした音楽制作を可能にします。

■マルチトラックレコーダー
■24入力/24出力 USB オーディオインターフェース

レコーダー部仕様
■ 対応メディア
・SD (512MB～2GB)
・SDHC (4GB～32GB)
・SDXC (64GB～512GB)
※Class 10 以上
■ 録音フォーマット
・WAV（BWF）
■ 再生フォーマット
・WAV（BWF）
■ サンプリングレート
・44.1kHz / 48kHz
■ 量子化ビット深度
・16-bit / 24-bit
■ 最大録音トラック数
・24
■ 最大入出力チャンネル数
・入力：24
・出力：24

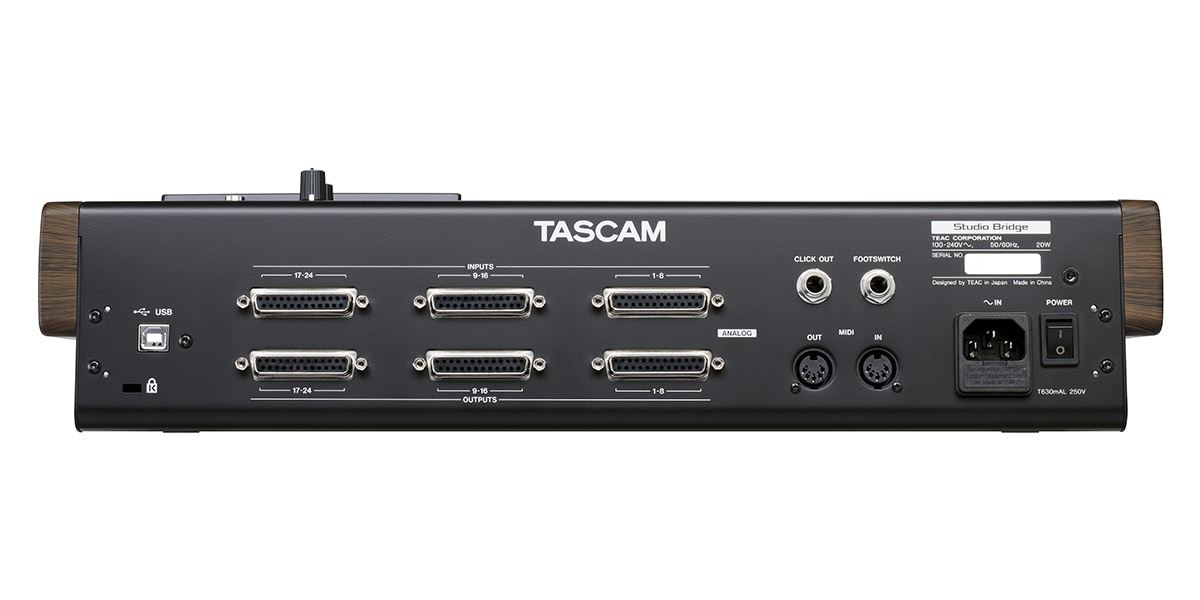

アナログオーディオ入力定格
■ LINE入力端子 (1-8/9-16/17-24)
・ピンアサイン（1～8/9～16/17～24端子共通）
・TASCAM's DB-25 Pinout Standard（AES59-2012準拠）
・コネクター：D-sub 25ピン バランス
・固定ネジ：インチタイプ No.4-40 UNC
・最大入力レベル：+24dBu
・規定入力レベル：+4dBu
・入力インピーダンス：10kΩ以上
■ LINE出力端子 (1-8/9-16/17-24)
・ピンアサイン（1～8/9～16/17～24端子共通）
・TASCAM's DB-25 Pinout Standard（AES59-2012準拠）
・コネクター：D-sub 25ピン バランス
・固定ネジ：インチタイプ No.4-40 UNC
・最大出力レベル：+24dBu
・規定出力レベル：+4dBu
・出力インピーダンス：200Ω

PHONES/LOCAL MONITOR端子
■ コネクター
・φ6.3mm（1/4"）ステレオ標準ジャック
■ 最大出力
・80mW + 80mW（32Ω負荷）
■ 推奨インピーダンス
・16～600Ω

コントロール入出力定格
■ USB
・コネクター：USB Type-B
・転送フォーマット：USB2.0 High-Speed
・デバイスクラス：マスストレージクラス、USBオーディオクラス 2.0（USBクラスコンプライアント）
■ USBオーディオ
・サンプリングレート：44.1kHz / 48kHz
・量子化ビット深度：24-bit
・入力数：24チャンネル (本機からの出力)
・出力数：24チャンネル (本機への入力)
■ CLICK OUT端子
・コネクター：φ6.3mm（1/4"）TRS標準ジャック
・(Tip：HOT、Ring：COLD、Sleeve：GND)
■ FOOTSWITCH端子
・コネクター：φ6.3mm（1/4"）TRS標準ジャック
・（Tip：FOOTSW1、Ring：FOOTSW2、Sleeve：GND、アンラッチ型対応）
■ MIDI OUT端子
・コネクター：Din 5ピン
・フォーマット：MIDI 1.0
■ MIDI IN端子
・コネクター：Din 5ピン
・フォーマット：MIDI 1.0

■ 電源
・AC100-240V、50/60Hz
■ 消費電力
・20W

■外形寸法
サイドパネル有り
・446.5 × 114.6 × 269.5 mm（幅×高さ×奥行き、突起部を含む）
サイドパネル無し
・414.6 × 114.6 × 269.5 mm（幅×高さ×奥行き、突起部を含む）

■ 質量
・4.5kg
動作条件
■ 動作温度
・0?40℃
■ 湿度
・5％～85％（結露無きこと）

同梱品
■ Studio Bridge ×1
■ 電源コード（3P 保護接地付） ×1
■ 3P-2P変換アダプター ×1
■ セーフティガイド（保証書付き） ×1
■ TASCAM ID登録ガイド ×1
